برای درک اینکه نیمه رسانا چیست، ابتدا باید دو مفهوم را بدانیم: رسانا و نارسانا. مواد رسانا (مانند مس و طلا) مقاومت الکتریکی بسیار پایینی دارند و جریان برق را به راحتی عبور می‌دهند. نارساناها یا عایق‌ها (مانند شیشه و پلاستیک) مقاومت بسیار بالایی دارند و جلوی عبور جریان را می‌گیرند. نیمه رسانا ماده‌ای است که دقیقا در میانه این دو قرار می‌گیرد.
در حالت عادی و خالص، یک نیمه رسانا بیشتر شبیه به عایق عمل می‌کند. اما ویژگی جالب آن این است که می‌توان با افزودن مقداری ناخالصی (که به آن آلایش می‌گویند)، میزان رسانایی آن را به دقت کنترل کرد. این قابلیت کنترل، اساس کار قطعاتی مانند دیودها و ترانزیستورها است. قبل از کشف این مواد، در دستگاه‌های الکترونیکی از لامپ‌های خلا استفاده میشد که بزرگ، گران و پرمصرف بودند. پس نیمه رسانا چیست؟ در واقع، یک کلید قابل کنترل در سطح اتمی است.

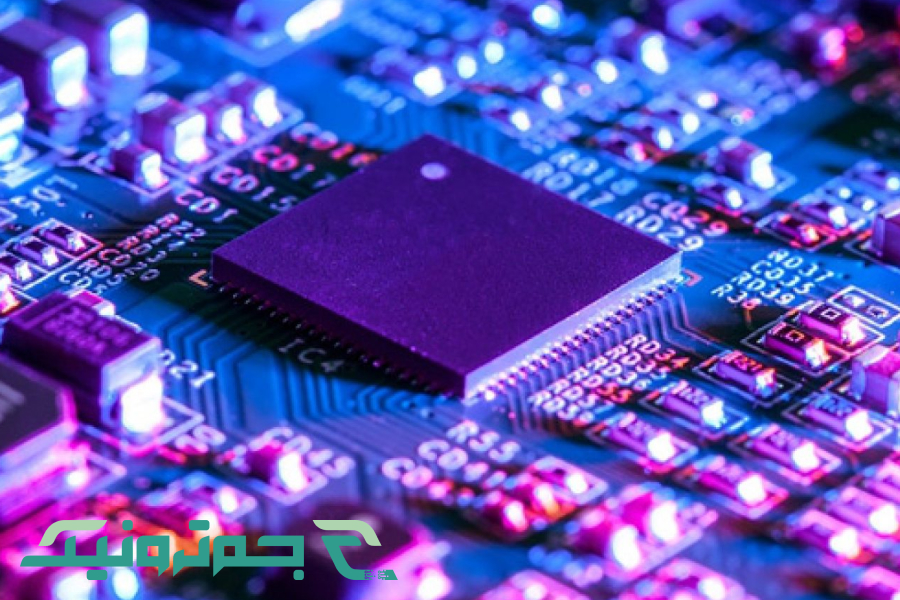

حالا که می‌دانیم نیمه رسانا چیست، باید ببینیم این مواد کجاها استفاده می‌شوند. جواب کوتاه این است: در همه جا. هر دستگاه الکترونیکی مدرنی برای پردازش اطلاعات یا تبدیل انرژی به این مواد وابسته است. از مدارهای مجتمع (IC) یا همان چیپ‌ها گرفته تا ساده‌ترین LEDها، همگی بر پایه کاربرد مواد نیمه رسانا ساخته شده‌اند.
این مواد به عنوان بخش اصلی پردازش در دستگاه‌ها عمل می‌کنند. کاربرد نیمه رسانا فقط به کامپیوترها محدود نمی‌شود؛ صنعت انرژی، پزشکی و ارتباطات همگی به آن وابسته‌اند. اینها پایه و اساس قطعاتی هستند که در دستگاه‌های زیر استفاده میشود:
تولید قطعات الکترونیکی: ماده اصلی برای ساخت ترانزیستورها (کلیدهای الکترونیکی)، دیودها (عبوردهنده جریان یک‌طرفه) و تریستورها.
دستگاه‌های روزمره: کامپیوترها، تلفن‌های همراه، تلویزیون‌ها، رادیوها و دوربین‌های دیجیتال.
حسگرها (Sensors): برخی نیمه رساناها به نور حساس هستند (مانند سلول‌های فوتودیود در دوربین‌ها) و نور را به جریان الکتریکی تبدیل می‌کنند.
حسگرهای دما: نوعی دیگر از حسگرها که با تغییر دما، مقاومت الکتریکی‌شان تغییر می‌کند و در تجهیزات پزشکی یا دماسنج‌های دقیق به کار می‌روند.
نور و لیزر: دیودهای ساطع‌کننده نور (LED) و لیزرها مستقیما از خواص نیمه رسانا برای تولید نور استفاده می‌کنند.
جهت تهیه و خرید سنسور با قیمت مناسب، روی آن کلیک کنید.

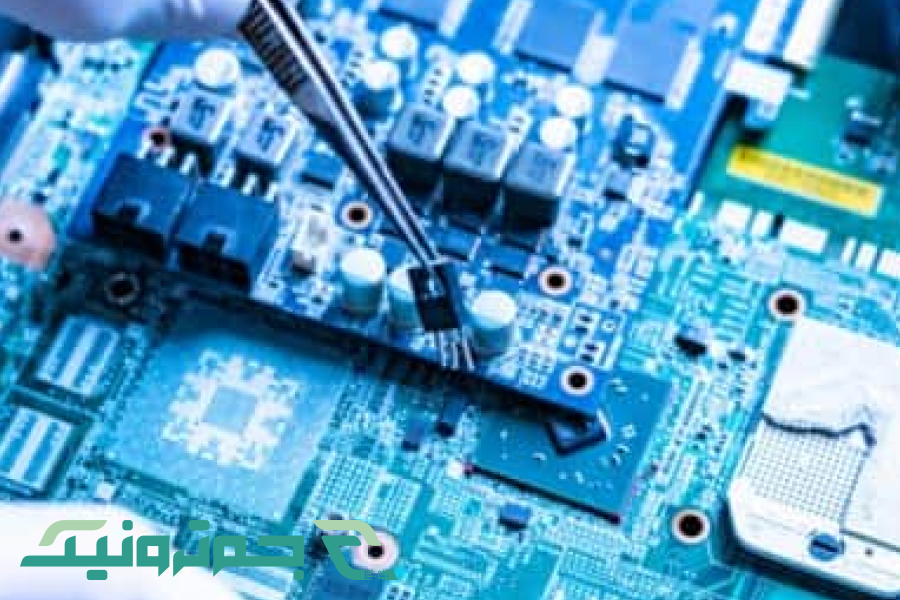

برای فهمیدن اینکه چرا یک ماده، نیمه رسانا است، باید به ساختار نیمه رسانا در سطح اتمی نگاه کنیم. دانشمندان از «نظریه نواری» برای توضیح این رفتار استفاده می‌کنند. در هر ماده جامد، الکترون‌ها در سطوح انرژی مشخصی قرار دارند. دو نوار انرژی برای ما مهم است: «نوار ظرفیت» (Valence Band) و «نوار رسانش» (Conduction Band).
نوار ظرفیت، لایه بیرونی الکترون‌هاست که در پیوند اتمی شرکت دارند. نوار رسانش، لایه‌ای بالاتر است که الکترون‌ها در آن آزادانه حرکت می‌کنند و جریان برق ایجاد می‌کنند. در مواد رسانا (مثل مس)، این دو نوار با هم همپوشانی دارند و الکترون‌ها به راحتی حرکت می‌کنند. در مواد نارسانا (مثل شیشه)، بین این دو نوار یک «شکاف انرژی» (Band Gap) بسیار بزرگ وجود دارد و الکترون‌ها نمی‌توانند از نوار ظرفیت به نوار رسانش بپرند. نیمه رسانا چیست؟ ماده‌ای است که شکاف انرژی کوچکی دارد. این شکاف آنقدر کوچک است که می‌توان با دادن مقداری انرژی (مثل گرما) یا افزودن ناخالصی، الکترون‌ها را تحریک کرد تا به نوار رسانش بپرند و ماده را رسانا کنند. وقتی الکترونی از نوار ظرفیت خارج میشود، یک جای خالی به نام «حفره» (Hole) باقی می‌گذارد که بار مثبت دارد و خود این حفره نیز می‌تواند حرکت کند.
نوع ماده | شکاف انرژی (Band Gap) | رفتار الکتریکی |
رسانا | صفر (همپوشانی نوارها) | الکترون‌ها آزادانه حرکت می‌کنند |
نیمه رسانا | کوچک (مثلا ۱.۱ الکترون‌ولت برای سیلیکون) | با انرژی کم (گرما) یا آلایش، رسانا میشود |
نارسانا (عایق) | بزرگ (مثلا ۹ الکترون‌ولت برای شیشه) | رسانایی در شرایط عادی ندارد |
مواد نیمه رسانا چندین ویژگی جالب دارند که آن‌ها را از سایر مواد متمایز می‌کند. مهم‌ترین مورد از خواص نیمه رسانا، رابطه معکوس آن با دما است. در مواد رسانای معمولی (فلزات)، با افزایش دما، مقاومت الکتریکی نیز زیاد میشود، چون اتم‌ها بیشتر نوسان می‌کنند و جلوی حرکت الکترون‌ها را می‌گیرند.
اما در نیمه رساناها، این وضعیت برعکس است. افزایش دما به الکترون‌های نوار ظرفیت انرژی می‌دهد تا به نوار رسانش بپرند. این کار باعث آزاد شدن الکترون‌ها و ایجاد حفره‌های بیشتر میشود. در نتیجه، با گرم شدن، مقاومت ویژه نیمه رسانا کم شده و رسانایی آن بیشتر میشود. این یکی از اساسی‌ترین خواص نیمه رسانا است. ویژگی دیگر، داشتن دو نوع حامل بار است. در فلزات، فقط الکترون‌ها (بار منفی) جریان را حمل می‌کنند. اما در یک نیمه رسانا، هم الکترون‌های آزاد در نوار رسانش (بار منفی) و هم حفره‌های موجود در نوار ظرفیت (بار مثبت) در هدایت الکتریکی سهم دارند. درک این موارد، پاسخ به سوال نیمه رسانا چیست را کاملتر می‌کند.
جهت تهیه و خرید سنسور دما از جم تروینک کلیک کنید.
تا اینجا متوجه شدیم نیمه رسانا چیست و چه خواصی دارد. اما همه نیمه رساناها یکسان نیستند. آن‌ها بر اساس میزان خلوصشان به دو دسته اصلی تقسیم می‌شوند. این دسته‌بندی برای انواع نیمه رسانا بسیار مهم است چون رفتار الکتریکی آن‌ها را کاملا تغییر می‌دهد.
نیمه‌رسانای ذاتی (Intrinsic) به ماده‌ای گفته میشود که از نظر شیمیایی کاملا خالص است و هیچ اتم ناخالصی در آن وجود ندارد. معروف‌ترین مثال‌ها برای این مورد، کریستال‌های سیلیکون (Si) یا ژرمانیوم (Ge) خالص هستند. در ساختار نیمه رسانا ذاتی، اتم‌ها با پیوندهای کووالانسی محکمی به هم متصل‌اند. در دمای صفر مطلق (صفر کلوین)، هیچ الکترون آزادی در نوار رسانش وجود ندارد و این ماده مانند یک عایق کامل عمل می‌کند. با افزایش دما، برخی الکترون‌ها انرژی کافی برای شکستن پیوند و پریدن به نوار رسانش را پیدا می‌کنند و یک جفت «الکترون-حفره» ایجاد میشود. در نیمه‌رسانای ذاتی، تعداد الکترون‌های آزاد همیشه با تعداد حفره‌ها برابر است. رسانایی این نوع مواد بسیار کم است و برای ساخت قطعات الکترونیکی چندان مناسب نیست. این تعریف نیمه رسانا چیست در حالت خالص است.
اینجاست که انواع نیمه رسانا جالب‌تر می‌شوند. همانطور که گفتیم، نوع ذاتی رسانایی خوبی ندارد. برای حل این مشکل، دانشمندان فرآیندی به نام «آلایش» (Doping) را انجام می‌دهند. آلایش یعنی اضافه کردن تعداد بسیار کمی اتم ناخالصی به کریستال خالص نیمه رسانا. این کار به طرز چشمگیری رسانایی ماده را افزایش می‌دهد و آن را برای ساخت دیود و ترانزیستور آماده می‌کند. درک این فرآیند برای فهمیدن اینکه نیمه رسانا چیست و چطور کار می‌کند، مهم است. این اتم‌های ناخالصی، تعادل بین الکترون‌ها و حفره‌ها را به هم می‌زنند و دو نوع اصلی نیمه‌رسانای غیر ذاتی (Extrinsic) را ایجاد می‌کنند: نوع N و نوع P. این دو نوع، آجرهای سازنده تمام قطعات الکترونیکی هستند.
برای ساخت نیمه‌رسانای نوع N (Negative)، ماده خالص (مثل سیلیکون که ۴ الکترون ظرفیت دارد) را با یک اتم «پنج ظرفیتی» (۵ الکترون در لایه آخر) آلایش می‌کنند. اتم‌هایی مانند فسفر (P) یا آرسنیک (As) گزینه‌های رایجی هستند. وقتی اتم فسفر در شبکه کریستالی سیلیکون قرار می‌گیرد، ۴ الکترون آن با ۴ اتم سیلیکون همسایه پیوند برقرار می‌کنند. اما الکترون پنجم فسفر، هیچ پیوندی ندارد و به راحتی آزاد میشود و به نوار رسانش می‌پرد. به این اتم‌های ناخالصی «اهدا کننده» (Donor) می‌گویند چون الکترون اهدا می‌کنند. در نتیجه، در نیمه‌رسانای نوع N، تعداد الکترون‌های آزاد بسیار بیشتر از حفره‌ها است. در این حالت، حامل‌های بار اصلی (حامل‌های اکثریت) الکترون‌ها (بار منفی) هستند. این توضیح بخش مهمی از سوال نیمه رسانا چیست را روشن می‌کند.
برعکس، برای ساخت نیمه‌رسانای نوع P (Positive)، ماده خالص را با یک اتم «سه ظرفیتی» (۳ الکترون در لایه آخر) مانند بور (B) یا آلومینیوم (Al) آلایش می‌کنند. وقتی اتم بور در شبکه سیلیکون می‌نشیند، فقط ۳ الکترون برای تشکیل پیوند دارد. بنابراین، یک جای خالی در پیوند چهارم ایجاد میشود. این جای خالی، همان «حفره» است. این حفره به راحتی می‌تواند یک الکترون از اتم کناری بپذیرد و خودش به جای دیگری منتقل شود. به این اتم‌های ناخالصی «پذیرنده» (Acceptor) می‌گویند. در نیمه‌رسانای نوع P، تعداد حفره‌ها بسیار بیشتر از الکترون‌ها است. در این حالت، حامل‌های بار اصلی (حامل‌های اکثریت) حفره‌ها (بار مثبت) هستند. حالا درک بهتری از نیمه رسانا چیست داریم.
ویژگی | نیمه‌رسانای نوع N | نیمه‌رسانای نوع P |
نوع آلایش | اتم‌های ۵ ظرفیتی (مانند فسفر) | اتم‌های ۳ ظرفیتی (مانند بور) |
ناخالصی | اهدا کننده (Donor) | پذیرنده (Acceptor) |
حامل‌های اکثریت | الکترون‌ها (منفی) | حفره‌ها (مثبت) |
حامل‌های اقلیت | حفره‌ها | الکترون‌ها |
بار کلی ماده | خنثی | خنثی |
جهت خرید سیم لاکی و اطلاع از قیمت آن کلیک کنید.
در این مقاله تلاش کردیم به این سوال پاسخ دهیم که نیمه رسانا چیست و نیمه رسانا یعنی چه. دیدیم که این مواد جالب، ستون فقرات فناوری مدرن هستند. از ساختار نیمه رسانا و نظریه نواری گفتیم و خواص نیمه رسانا مانند واکنش به دما را بررسی کردیم. همچنین با انواع نیمه رسانا (ذاتی، نوع N و نوع P) آشنا شدیم. درک اینکه نیمه رسانا چیست، در واقع درک این مسئله است که چگونه دستگاه‌های الکترونیکی ما قادر به پردازش اطلاعات هستند.
جم ترونیک، به عنوان بزرگ‌ترین و معتبرترین ارائه‌دهنده انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، صمیمانه از همراهی شما تا پایان این مقاله سپاسگزار است.
همچنین بخوانید: وارنیش حرارتی چیست؟
پرکاربردترین مواد نیمه‌رسانا کدام‌اند؟
ماده اصلی و پراستفاده‌ترین نیمه رسانا در صنعت الکترونیک، سیلیکون (Si) است. دلیل آن فراوانی (در شن و ماسه وجود دارد)، هزینه پایین تولید و پایداری حرارتی مناسب آن است. پس از سیلیکون، ژرمانیوم (Ge) و گالیوم آرسنید (GaAs) نیز در برخی مصارف خاص مانند فرکانس‌های بالا استفاده می‌شوند.
چگونه دما بر عملکرد نیمه‌رسانا تأثیر می‌گذارد؟
برخلاف فلزات، افزایش دما باعث کاهش مقاومت الکتریکی در نیمه‌رساناها میشود. گرما به الکترون‌ها انرژی می‌دهد تا از نوار ظرفیت به نوار رسانش بپرند و حامل‌های بار (الکترون و حفره) بیشتری ایجاد کنند. این یعنی نیمه‌رسانا در دمای بالاتر، رسانای بهتری است.
تفاوت نیمه‌رسانا با نیمه هادی چیست؟
هیچ تفاوتی وجود ندارد. هر دو واژه «نیمه‌رسانا» و «نیمه هادی» (Semiconductor) به یک مفهوم اشاره دارند. «نیمه هادی» ترجمه مستقیم‌تری از واژه انگلیسی است، اما در متون فارسی، هر دو اصطلاح برای توصیف این مواد به کار می‌روند.
