در دنیای پیچیده و پیوسته در حال تحول صنایع مدرن، دقت و صحت اطلاعات دریافتی از سنسورها و تجهیزات اندازه‌گیری، حرف اول را می‌زند. هرگونه اختلال یا نویز در این مسیر انتقال اطلاعات می‌تواند منجر به خطاهای فاجعه‌بار، توقف خط تولید، هزینه‌های گزاف و حتی خطرات جانی شود. در چنین محیطی، انتخاب صحیح و به‌کارگیری کابل‌های مناسب، نقشی حیاتی ایفا می‌کند. یکی از این کابل‌های تخصصی که وظیفه انتقال سیگنال‌های حساس را بر عهده دارد، کابل ابزار دقیق است. اما این کابل چیست و چرا در صنایعی که با اندازه‌گیری‌های دقیق سروکار دارند، از اهمیت ویژه‌ای برخوردار است؟

کابل ابزار دقیق چیست

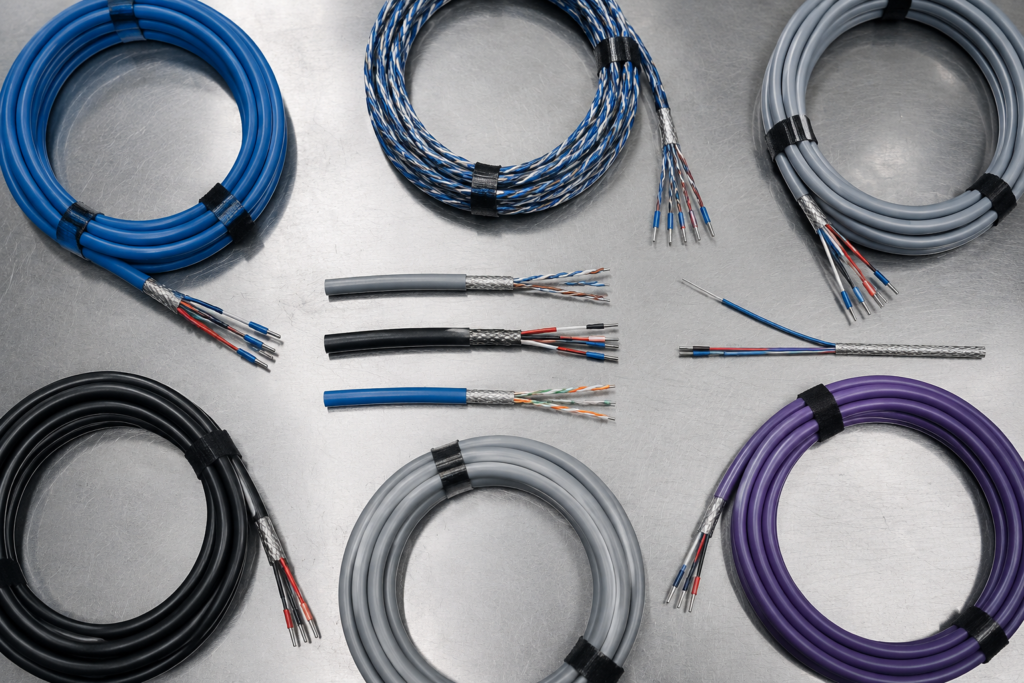

کابل ابزار دقیق، نوعی کابل تخصصی است که برای انتقال سیگنال‌های الکتریکی ضعیف و حساس از سنسورها، ترانسمیترها و سایر تجهیزات اندازه‌گیری به سیستم‌های کنترلی و نمایشگرها طراحی شده است. هدف اصلی این کابل‌ها، محافظت از سیگنال در برابر عوامل مخرب محیطی مانند نویز الکترومغناطیسی، تداخلات رادیویی و میدان‌های الکتریکی و مغناطیسی خارجی است. برخلاف کابل‌های برق که برای انتقال توان الکتریکی با ولتاژ و جریان بالا طراحی شده‌اند، کابل‌های ابزار دقیق وظیفه انتقال اطلاعات را با حداکثر دقت و کمترین افت سیگنال بر عهده دارند.

انتخاب نادرست کابل در سیستم‌های صنعتی می‌تواند منجر به انحراف داده‌ها، از دست رفتن اطلاعات حیاتی و عملکرد نادرست سیستم شود. به همین دلیل، شناخت و درک ویژگی‌های کابل ابزار دقیق برای مهندسان، تکنسین‌ها و حتی مدیران پروژه‌های صنعتی امری ضروری است. این کابل‌ها با ساختار ویژه‌ای که دارند، قادرند سیگنال‌های آنالوگ یا دیجیتال را در مسافت‌های طولانی نیز با وفاداری بالایی منتقل کنند.

کاربرد کابل های ابزار دقیق

کاربرد کابل های ابزار دقیق بسیار گسترده و حیاتی است و در هر صنعتی که نیاز به پایش و کنترل دقیق فرآیندها وجود دارد، دیده می‌شود. این کابل‌ها ستون فقرات سیستم‌های اتوماسیون صنعتی و ابزار دقیق در بخش‌های مختلف هستند.

محیط‌های صنعتی

اتوماسیون صنعتی

سیستم‌های اندازه‌گیری و پایش

اجزا و ساختار کابل ابزار دقیق

ساختار کابل ابزار دقیق به گونه‌ای طراحی شده است که حداکثر محافظت را از سیگنال در حال انتقال به عمل آورد. هر جزء از این کابل نقش مهمی در کارایی کلی آن ایفا می‌کند.

هادی (Conductor)

هادی، بخشی از کابل است که جریان الکتریکی یا سیگنال را حمل می‌کند. در کابل‌های ابزار دقیق، معمولاً از مس با خلوص بالا (مانند مس آنیل شده) به صورت رشته‌ای (stranded) یا مفتولی (solid) استفاده می‌شود. استفاده از مس باعث انتقال بهتر سیگنال و مقاومت کمتر می‌شود. تعداد و ضخامت هادی‌ها بسته به نوع سیگنال و نیاز سیستم متغیر است.

عایق (Insulation)

عایق، ماده‌ای است که هادی‌ها را از یکدیگر و همچنین از شیلد و روکش خارجی جدا می‌کند. هدف عایق، جلوگیری از اتصال کوتاه بین هادی‌ها و کاهش نشت سیگنال است. مواد عایقی مانند پلی‌اتیلن (PE)، پلی‌وینیل کلراید (PVC) و تفلون (PTFE) بسته به شرایط محیطی و دمایی مورد استفاده قرار می‌گیرند. انتخاب عایق مناسب بر خواص دی‌الکتریک و مقاومت حرارتی کابل تأثیر می‌گذارد.

زوجی بودن (Twisted Pair)

یکی از مهمترین ویژگی‌های ساختاری کابل ابزار دقیق، زوجی بودن هادی‌ها است. در این حالت، دو هادی که یک سیگنال را منتقل می‌کنند، به دور یکدیگر تابیده می‌شوند. این تابیدگی باعث می‌شود که هرگونه نویز الکترومغناطیسی که از خارج به کابل وارد می‌شود، به طور مساوی بر روی هر دو هادی تأثیر گذاشته و این اثرات خنثی شوند. این تکنیک به طور قابل توجهی میزان تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) را کاهش می‌دهد.

برای خرید وارنیش حرارتی با بهترین کیفیت و قیمت کلیک کنید.

شیلد (Shielding)

شیلد، لایه‌ای محافظ است که اطراف زوج‌های تابیده شده یا سیم‌های منفرد قرار می‌گیرد. این لایه می‌تواند به صورت بافت توری از مس یا آلومینیوم، یا ورق آلومینیومی باشد. وظیفه اصلی شیلد، مسدود کردن یا انحراف امواج الکترومغناطیسی و مغناطیسی خارجی است تا از ورود آن‌ها به داخل کابل و تأثیرگذاری بر سیگنال جلوگیری کند. گاهی اوقات از دو لایه شیلد، یکی به صورت ورق و دیگری به صورت بافت، برای محافظت بیشتر استفاده می‌شود.

روکش (Jacket/Sheath)

روکش خارجی، بیرونی‌ترین لایه کابل است که تمام اجزای داخلی را در برابر آسیب‌های فیزیکی، رطوبت، مواد شیمیایی، حرارت و اشعه UV محافظت می‌کند. جنس روکش بسته به محیط نصب کابل انتخاب می‌شود. موادی مانند PVC، پلی‌اتیلن (PE)، پلی‌اورتان (PU) و در برخی موارد روکش‌های مقاوم در برابر آتش برای کاربردهای خاص استفاده می‌شوند.

انواع کابل ابزار دقیق

انواع کابل ابزار دقیق بر اساس ساختار داخلی، نوع شیلدینگ، تعداد زوج‌ها و کاربرد نهایی طبقه‌بندی می‌شوند. شناخت این انواع به انتخاب کابل مناسب برای هر پروژه کمک شایانی می‌کند.

کابل‌های شیلددار (Shielded Cables)

این دسته از کابل‌ها که رایج‌ترین نوع محسوب می‌شوند، دارای یک یا دو لایه شیلد برای محافظت در برابر نویز هستند.

• کابل تک شیلد (Single Shielded): دارای یک لایه شیلد (معمولاً ورق آلومینیومی با یا بدون بافت مسی).
• کابل دوبل شیلد (Double Shielded): دارای دو لایه شیلد مجزا، که اغلب یکی به صورت ورق و دیگری به صورت بافت است. این نوع حداکثر محافظت را در برابر تداخلات ارائه می‌دهد.

کابل‌های بدون شیلد (Unshielded Cables)

این کابل‌ها فقط از زوجی بودن هادی‌ها برای کاهش نویز بهره می‌برند و فاقد لایه شیلد خارجی هستند. این نوع برای محیط‌هایی که تداخلات الکترومغناطیسی کم است، مناسب است و معمولاً ارزان‌تر از کابل‌های شیلددار است.

کابل‌های زوجی (Paired Cables)

در این کابل‌ها، هادی‌ها به صورت زوج‌های تابیده شده قرار دارند. هر زوج معمولاً برای انتقال یک سیگنال یا اطلاعات استفاده می‌شود.

• کابل تک زوج (Single Pair): شامل یک زوج هادی.
• کابل چند زوج (Multi-Pair): شامل چندین زوج هادی که هر کدام وظیفه انتقال سیگنال جداگانه‌ای را دارند.

بیشتر بدانید: ترانزیستور در موبایل چیست

کابل‌های سه‌راهی (Triaxial Cables)

این کابل‌ها دارای سه رسانا هستند: یک هادی مرکزی، یک عایق، یک شیلد دوم، یک عایق دیگر و یک شیلد خارجی. این ساختار محافظت فوق‌العاده‌ای را در برابر نویز فراهم می‌کند و در کاربردهای بسیار حساس مانند انتقال سیگنال از سنسورهای خاص یا تجهیزات تست دقیق استفاده می‌شوند.

انواع سایز کابل ابزار دقیق

سایز کابل ابزار دقیق به قطر هادی‌ها و تعداد زوج‌های موجود در آن اشاره دارد. انتخاب سایز مناسب کابل بر اساس نیازهای سیگنالی و فاصله انتقال داده می‌شود.

سایز هادی

قطر هادی‌ها معمولاً بر حسب AWG (American Wire Gauge) بیان می‌شود. مقادیر رایج برای هادی‌های کابل ابزار دقیق شامل AWG 24، AWG 22، AWG 20 و AWG 18 است. AWG کوچکتر (عدد بزرگتر) به معنای قطر کمتر و AWG بزرگتر (عدد کوچکتر) به معنای قطر بیشتر هادی است.

• AWG 24 و AWG 22: رایج‌ترین سایزها برای سیگنال‌های آنالوگ و دیجیتال استاندارد که نیاز به فضای کمتری دارند.
• AWG 20 و AWG 18: برای سیگنال‌های قوی‌تر، انتقال در فواصل طولانی‌تر یا زمانی که مقاومت سیگنال اهمیت بیشتری دارد، استفاده می‌شوند.

نحوه انتخاب سایز مناسب

انتخاب سایز مناسب کابل ابزار دقیق به عوامل زیر بستگی دارد:

• نوع سیگنال: سیگنال‌های ضعیف آنالوگ (مانند خروجی 4-20 میلی‌آمپر) معمولاً به محافظت بیشتری نیاز دارند.
• مسافت انتقال: در مسافت‌های طولانی‌تر، هادی با قطر بزرگتر (AWG کوچکتر) برای کاهش افت سیگنال و مقاومت توصیه می‌شود.
• محیط کاری: حضور منابع نویز قوی ممکن است نیاز به کابل با شیلدینگ قوی‌تر و یا هادی ضخیم‌تر داشته باشد.
• استانداردهای صنعتی: برخی استانداردها ممکن است سایزهای خاصی را برای کاربردهای مشخصی الزامی کنند.

استاندارد کابل ابزار دقیق

استانداردهای متعددی برای طراحی، تولید و تست کابل‌های ابزار دقیق وجود دارد که اطمینان از کیفیت، ایمنی و عملکرد صحیح آن‌ها را تضمین می‌کنند. این استانداردها توسط سازمان‌های بین‌المللی و ملی تدوین شده‌اند.

برای چاپ و سفارش pcb برد مدار چاپی همین حالا کلیک کنید.

استانداردهای بین‌المللی

• IEC (International Electrotechnical Commission): استانداردهای IEC برای کابل‌ها طیف گسترده‌ای از الزامات را پوشش می‌دهند، از جمله مشخصات الکتریکی، مکانیکی و محیطی. به عنوان مثال، سری استانداردهای IEC 60502 به کابل‌های قدرت با عایق اکسترود شده می‌پردازد که برخی از اصول آن در مورد کابل‌های ابزار دقیق نیز صدق می‌کند.
• UL (Underwriters Laboratories): استاندارد UL بیشتر بر جنبه‌های ایمنی و قابلیت اطمینان تمرکز دارد. گواهینامه‌های UL برای کابل‌ها، اطمینان از انطباق آن‌ها با الزامات ایمنی در بازارهای آمریکای شمالی را فراهم می‌کند.

استانداردهای ملی و منطقه‌ای

علاوه بر استانداردهای بین‌المللی، هر کشور یا منطقه‌ای ممکن است استانداردهای خاص خود را داشته باشد که اغلب بر اساس استانداردهای بین‌المللی بنا شده‌اند.

استانداردهای کاربردی

برخی استانداردها به صورت خاص برای صنایع یا کاربردهای خاص تعریف شده‌اند. به عنوان مثال:

• استانداردهای سازگار با محیط‌های انفجاری (ATEX): در صنایعی مانند نفت و گاز، کابل‌ها باید مطابق با استانداردهای ATEX باشند تا از بروز جرقه و انفجار جلوگیری شود.
• استانداردهای مقاوم در برابر حریق: در محیط‌هایی که نیاز به مقاومت در برابر آتش وجود دارد، کابل‌ها باید از استانداردهایی مانند IEC 60331 (مقاومت در برابر شعله) پیروی کنند.

مقایسه انواع شیلد در کابل ابزار دقیق

نوع شیلدجنسساختارمیزان محافظت در برابر نویزکاربردشیلد ورق آلومینیومیآلومینیوم (با یا بدون لایه محافظ)یک لایه ورق نازک آلومینیومیخوبمحیط‌های با نویز متوسط، کاربردهای عمومی ابزار دقیق.شیلد بافت مسی (توری)مسرشته‌های مسی تابیده شده به صورت توریعالیمحیط‌های با نویز بالا، کاربردهای حساس مانند انتقال سیگنال از سنسورهای حساس، فرکانس‌های رادیویی.شیلد دوبل (ورق + بافت)آلومینیوم + مسلایه ورق آلومینیومی همراه با بافت مسیعالی‌ترحساس‌ترین کاربردها، محیط‌های بسیار آلوده به نویز الکترومغناطیسی، انتقال سیگنال در مسافت‌های طولانی.بدون شیلد (Unshielded)ندارد-ضعیفمحیط‌های با حداقل نویز، کاربردهای غیرحساس که هزینه اولویت دارد.

تفاوت کابل ابزار دقیق با کابل برق و کابل کنترل

برای درک بهتر جایگاه کابل ابزار دقیق، لازم است تفاوت آن را با دو دسته کابل رایج دیگر، یعنی کابل برق و کابل کنترل، بدانیم.

کابل برق (Power Cable)

هدف اصلی کابل برق، انتقال انرژی الکتریکی از منبع تغذیه به مصرف‌کننده‌ها (مانند موتورها، روشنایی‌ها و هیترها) است. این کابل‌ها برای تحمل جریان و ولتاژ بالا طراحی شده‌اند و معمولاً دارای هادی‌های ضخیم‌تر و عایق‌های قوی‌تر هستند. انتقال سیگنال یا اطلاعات، هدف ثانویه کابل برق محسوب نمی‌شود و به همین دلیل، فاقد ویژگی‌های محافظتی در برابر نویز هستند که در کابل ابزار دقیق حیاتی است.

کابل کنترل (Control Cable)

کابل کنترل برای انتقال سیگنال‌های فرمان و کنترل بین دستگاه‌های مختلف در یک سیستم به کار می‌رود. این سیگنال‌ها می‌توانند از نوع دیجیتال (روشن/خاموش) یا آنالوگ باشند، اما معمولاً از حساسیت و ضعف سیگنال‌های ابزار دقیق برخوردار نیستند. کابل‌های کنترل ممکن است دارای شیلد باشند، اما میزان و نوع شیلدینگ آن‌ها معمولاً کمتر از کابل ابزار دقیق است. هدف اصلی کابل کنترل، اطمینان از رسیدن دستور به مقصد است، در حالی که هدف کابل ابزار دقیق، انتقال دقیق و بدون اعوجاج داده‌های اندازه‌گیری شده است.

کابل ابزار دقیق (Instrumentation Cable)

همانطور که پیشتر توضیح داده شد، کابل ابزار دقیق برای انتقال سیگنال‌های بسیار ضعیف و حساس از سنسورها و ترانسمیترها طراحی شده است. این کابل‌ها با استفاده از زوجی بودن هادی‌ها، شیلدینگ قوی و عایق‌های خاص، حداکثر محافظت را در برابر انواع نویزهای الکترومغناطیسی و تداخلات تضمین می‌کنند. دقت و صحت اطلاعات منتقل شده، اولویت اصلی در کابل ابزار دقیق است.

نتیجه‌گیری و جمع‌بندی

در دنیای پیشرفته صنعتی امروز، جایی که دقت و صحت اطلاعات حرف اول را می‌زند، کابل ابزار دقیق نقشی بی‌بدیل ایفا می‌کند. این کابل‌ها با ساختار منحصر به فرد خود، از هادی‌های با کیفیت، عایق‌های مناسب، زوجی بودن هادی‌ها و انواع شیلدینگ بهره می‌برند تا سیگنال‌های حساس سنسورها و تجهیزات اندازه‌گیری را بدون کوچکترین اختلال و افت کیفیت به سیستم‌های کنترلی منتقل کنند.

سوالات متداول

رنگ کابل های ابزار دقیق نشانه چیست؟
رنگ روکش کابل‌های ابزار دقیق معمولاً نشان‌دهنده نوع کاربرد یا استاندارد خاص آن صنعت است.

کابل ابزار دقیق معمولاً در چه صنایعی استفاده می‌شود؟
این کابل‌ها به طور گسترده در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، کارخانجات تولیدی و سیستم‌های اتوماسیون صنعتی کاربرد دارند.

تفاوت کابل ابزار دقیق با کابل برق چیست؟
کابل ابزار دقیق برای انتقال سیگنال‌های ضعیف و حساس طراحی شده و دارای محافظت در برابر نویز است، در حالی که کابل برق برای انتقال توان الکتریکی با ولتاژ و جریان بالا به کار می‌رود.
