ترانزیستور در موبایل چیست و چه کاربردی دارد؟
در دنیای پرشتاب امروزی، گوشی موبایل به ابزاری جداییناپذیر از زندگی ما تبدیل شده است. از ارتباط با عزیزان گرفته تا انجام کارهای روزمره و دسترسی به اطلاعات بیشمار، همه و همه از طریق این دستگاههای کوچک و قدرتمند صورت میگیرد. اما تا به حال به این فکر کردهاید که این جعبه جادویی چگونه این حجم از اطلاعات را پردازش میکند، چگونه صدا را منتقل میسازد و چگونه با دنیای خارج ارتباط برقرار میکند؟ پاسخ در دل هزاران قطعه الکترونیکی کوچک نهفته است که در کنار هم، نبض زندگی دیجیتال ما را میتپند. در میان این قطعات، عنصری حیاتی و کلیدی وجود دارد که بدون آن، هرگز شاهد چنین پیشرفت خیرهکنندهای در دنیای موبایل نبودیم: ترانزیستور.
ترانزیستور موبایل چیست؟
برای درک بهتر ترانزیستور در موبایل چیست، ابتدا باید تعریفی ساده و قابل فهم از ترانزیستور ارائه دهیم. تصور کنید شیر آبی دارید که با چرخاندن دستگیره آن، میزان جریان آب را تنظیم میکنید. ترانزیستور را میتوان به نوعی یک شیر الکترونیکی تشبیه کرد. این قطعه نیمههادی، توانایی کنترل جریان الکتریسیته را دارد. به عبارت دیگر، ترانزیستور میتواند مانند یک کلید عمل کند و جریان برق را قطع و وصل نماید، یا مانند یک تقویتکننده، سیگنالهای ضعیف الکتریکی را تقویت کند.
نحوه عملکرد ترانزیستور در گوشی به دو حالت اصلی تقسیم میشود:
- سوئیچینگ (کلیدزنی): در این حالت، ترانزیستور مانند یک کلید روشن و خاموش عمل میکند. با اعمال یک ولتاژ کوچک به یکی از پایههای آن (پایه کنترل)، جریان بسیار بزرگتری بین دو پایه دیگر آن (پایههای ورودی و خروجی) کنترل میشود. این قابلیت، اساس منطق دیجیتال در کامپیوترها و گوشیهای موبایل است. بیتهای اطلاعات (صفر و یک) با استفاده از همین عمل کلیدزنی ترانزیستورها نمایش داده میشوند.
- تقویتکنندگی: در این حالت، ترانزیستور سیگنالهای الکتریکی ضعیف را دریافت کرده و آنها را تقویت میکند تا قویتر شوند. این امر در مواردی مانند تقویت صدای خروجی بلندگو یا تقویت سیگنالهای دریافتی از آنتن بسیار حیاتی است.
نقش کلیدی ترانزیستور در کنترل جریان و پردازش سیگنال، آن را به قلب تپنده هر دستگاه الکترونیکی، به خصوص گوشیهای موبایل، تبدیل کرده است. میلیاردها ترانزیستور در یک تراشه کوچک (مانند پردازنده یا آیسیها) کنار هم قرار گرفتهاند تا وظایف پیچیده را انجام دهند.
تفاوت اصلی ترانزیستور با سایر قطعات الکترونیکی مانند مقاومت و خازن در قابلیت “فعال” بودن و کنترل جریان است. مقاومت جریان را محدود میکند و خازن انرژی الکتریکی را ذخیره میکند، اما ترانزیستور با دریافت یک سیگنال کنترلی، جریان را هدایت یا قطع میکند و یا آن را تقویت مینماید. این توانایی کنترل، وجه تمایز اصلی ترانزیستور در موبایل چیست و چرا اینقدر اهمیت دارد.
برای خرید خرید ترانزیستور با بهترین قیمت موجود در بازار کلیک کنید.

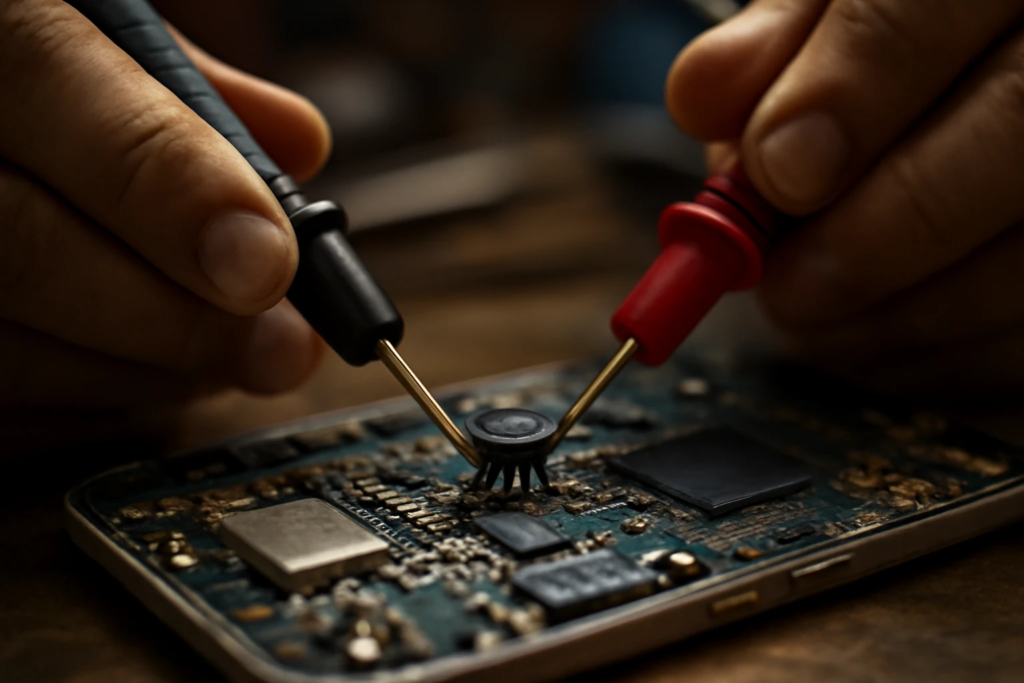

کاربرد ترانزیستور در موبایل
کاربرد ترانزیستور در موبایل بسیار گسترده و حیاتی است. بدون حضور این قطعات کوچک، گوشیهای هوشمند امروزی عملاً غیرممکن بودند. بیایید به برخی از مهمترین کاربردهای آن بپردازیم:
- نقش در پردازنده و آیسیها: قلب تپنده هر موبایل، پردازنده (CPU) و سایر تراشههای مجتمع (IC) آن است. این تراشهها شامل میلیاردها ترانزیستور هستند که وظایف پردازشی، گرافیکی، مدیریت حافظه و ارتباطات را بر عهده دارند. ترانزیستورها با سرعت نور، دستورات را اجرا کرده و محاسبات پیچیده را انجام میدهند. ترانزیستور در برد موبایل اساس کار این تراشههای حیاتی است.
- استفاده در مدار شارژ: وقتی گوشی خود را به شارژر وصل میکنید، مدار شارژ وظیفه کنترل ولتاژ و جریان ورودی را بر عهده دارد تا باتری به صورت ایمن شارژ شود. ترانزیستورها در این مدار نقش مهمی در تنظیم جریان شارژ، جلوگیری از شارژ بیش از حد و حفاظت از باتری ایفا میکنند.
- نقش در تقویت آنتن و سیگنال: برای برقراری ارتباط با شبکههای مخابراتی (مانند 4G و 5G)، گوشی موبایل سیگنالهای ضعیفی را از دکل مخابراتی دریافت میکند. ترانزیستورها در بخش تقویتکننده آنتن، این سیگنالهای ضعیف را تقویت کرده و امکان مکالمه، ارسال پیامک و دسترسی به اینترنت را فراهم میسازند. همچنین در انتقال سیگنال از گوشی به دکل نیز نقش دارند.
- کنترل مصرف انرژی و باتری: یکی از چالشهای بزرگ در طراحی موبایل، مدیریت مصرف انرژی است تا عمر باتری به حداکثر برسد. ترانزیستورها نقش کلیدی در خاموش کردن بخشهای غیرضروری گوشی در زمانهایی که مورد استفاده نیستند، ایفا میکنند. این کار باعث صرفهجویی قابل توجهی در مصرف باتری میشود. کاربرد ترانزیستور در موبایل برای بهینهسازی مصرف انرژی کاملاً مشهود است.
- مثال واقعی از خرابی ترانزیستور و تاثیر آن روی گوشی: تصور کنید یک ترانزیستور کوچک در مدار تقویتکننده صدای گوشی شما خراب شود. نتیجه چه خواهد بود؟ احتمالاً صدای بلندگو بسیار ضعیف خواهد شد یا اصلاً صدایی شنیده نخواهد شد. یا اگر یک ترانزیستور در بخش مدیریت انرژی دچار مشکل شود، ممکن است گوشی به درستی شارژ نشود، بیش از حد داغ کند یا حتی روشن نشود. این نشان میدهد که خرابی یک ترانزیستور در برد موبایل میتواند عواقب جدی برای عملکرد کل دستگاه داشته باشد. توضیح کامل ترانزیستور در موبایل بدون اشاره به این مثالها ناقص خواهد بود.
برای خرید ترانزیستور ماسفت با بهترین قیمت کلیک کنید.
انواع ترانزیستور موبایل
در دنیای الکترونیک، ترانزیستورها در انواع مختلفی وجود دارند که هر کدام با توجه به ساختار و نحوه عملکردشان، در بخشهای خاصی از مدارهای الکترونیکی به کار گرفته میشوند. در گوشیهای موبایل، دو نوع اصلی ترانزیستور کاربرد فراوانی دارند:
- ترانزیستورهای BJT (Bipolar Junction Transistor): این نوع ترانزیستورها از سه لایه نیمههادی تشکیل شدهاند و با کنترل جریان بیس (Base) ، جریان بین دو پایه امیتر (Emitter) و کلکتور (Collector) را کنترل میکنند. ترانزیستورهای BJT بیشتر در مدارهای تقویتکننده و سوئیچینگ با جریانهای نسبتاً بالا به کار میروند. در بردهای قدیمیتر موبایل یا در بخشهای خاصی که نیاز به جریاندهی بیشتری دارند، ممکن است از این نوع ترانزیستورها استفاده شود.
- ترانزیستورهای MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): این نوع ترانزیستورها رایجترین نوع در گوشیهای موبایل مدرن هستند. عملکرد آنها بر پایه میدان الکتریکی برای کنترل جریان است. با اعمال ولتاژ به پایه گیت (Gate)، جریانی بین پایههای سورس (Source) و درین (Drain) کنترل میشود. MOSFETها به دلیل سرعت بالا، مصرف انرژی کمتر و قابلیت سوئیچینگ سریع، گزینه ایدهآلی برای پردازندهها، حافظهها و سایر مدارهای دیجیتال پیچیده در موبایل هستند. ترانزیستور در برد موبایل به طور گسترده از نوع MOSFET است.
تفاوتها و مزایا: MOSFETها معمولاً نسبت به BJTها مصرف انرژی کمتری دارند و برای سوئیچینگ با فرکانس بالا مناسبترند، که این ویژگی آنها را برای کاربردهای فشرده و با مصرف بهینه در موبایل ایدهآل میسازد. BJTها نیز در مواردی که نیاز به تقویت جریان بیشتری دارند، همچنان کاربرد خود را حفظ کردهاند.
جهت کسب اطلاعات و خرید ترانزیستور BJT همین حالا کلیک کنید.

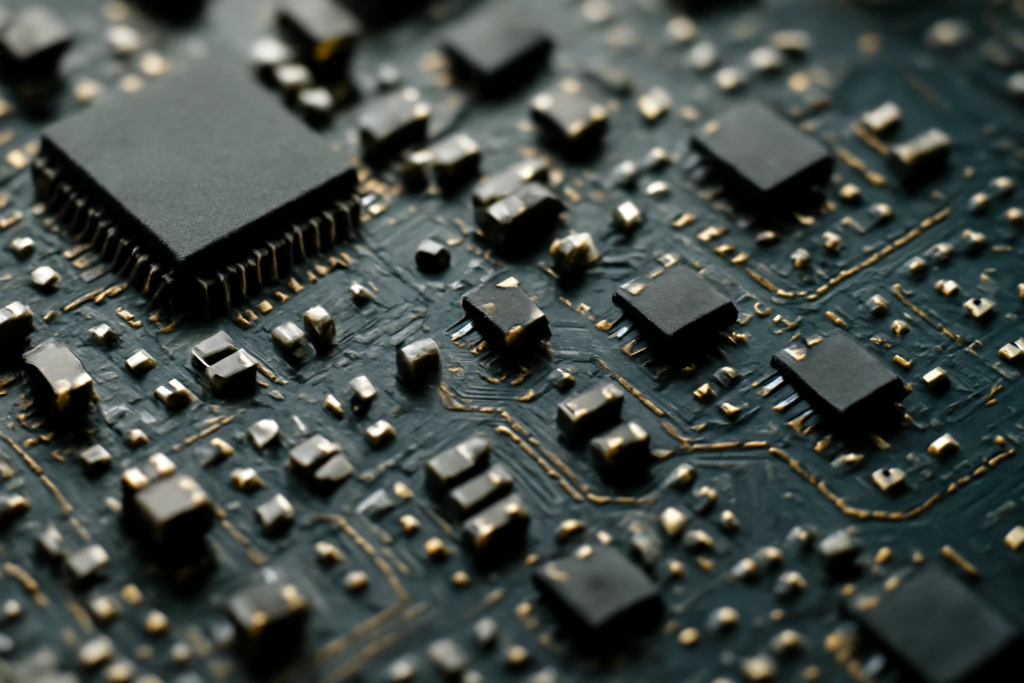

تست ترانزیستور موبایل
یکی از مهارتهای مهم در تعمیرات موبایل، توانایی تشخیص سالم بودن یا معیوب بودن قطعات الکترونیکی، از جمله ترانزیستورها است. برای تست ترانزیستور در برد موبایل، معمولاً از مولتیمتر استفاده میشود.
- روشهای تست با مولتیمتر:
- تست دیود: بسیاری از مولتیمترها دارای حالت تست دیود هستند. با قرار دادن پروبهای مولتیمتر در پایههای مختلف ترانزیستور (بسته به نوع ترانزیستور و پایههای آن)، میتوان وضعیت اتصال داخلی و در نتیجه سلامت آن را تا حدی بررسی کرد. یک ترانزیستور سالم باید در دو جهت، مقاومتهای متفاوتی را نشان دهد.
- تست مقاومت: در حالت تست مقاومت (اهممتر)، میتوان مقاومت بین پایههای مختلف را اندازهگیری کرد. مقادیر غیرعادی (خیلی کم یا بینهایت) میتواند نشاندهنده خرابی باشد.
- علائم خرابی ترانزیستور:
- قطع شدن کامل عملکرد دستگاه (مثلاً گوشی روشن نمیشود).
- عملکرد نادرست بخش خاصی از گوشی (مثل مشکل در صدا، تصویر، شارژ یا اتصال شبکه).
- داغ شدن بیش از حد قطعه یا برد.
- خارج شدن دود یا بوی سوختگی (در موارد شدید).
- نکات مهم هنگام عیبیابی:
- قبل از تست، از قطع بودن کامل برق دستگاه اطمینان حاصل کنید.
- شناخت پایههای ترانزیستور (بیس، امیتر، کلکتور برای BJT یا گیت، سورس، درین برای MOSFET) ضروری است.
- در صورت امکان، ترانزیستور را از برد جدا کرده و سپس تست کنید تا از تاثیر سایر قطعات روی نتیجه تست جلوگیری شود.
- به دیتاشیت (Datasheet) قطعه مراجعه کنید تا مقادیر استاندارد تست را بدانید.
- اشتباهات رایج هنگام تست:
- تست ترانزیستور در حالی که برد روشن است.
- عدم شناخت صحیح پایههای ترانزیستور.
- نادیده گرفتن تاثیر قطعات دیگر روی نتیجه تست (زمانی که ترانزیستور روی برد است).
- استفاده از مولتیمتر با دقت پایین.
نکات مهم درباره ترانزیستور موبایل
هنگام کار با قطعات الکترونیکی ظریف مانند ترانزیستورها در گوشیهای موبایل، رعایت نکات مهمی میتواند به طول عمر دستگاه و موفقیت در تعمیرات کمک کند:
- اهمیت استفاده از قطعه اورجینال: استفاده از ترانزیستورهای جایگزین با کیفیت پایین یا نامرغوب میتواند منجر به اختلال در عملکرد و حتی آسیب دیدن سایر قطعات حساس گوشی شود. همیشه سعی کنید از قطعات اورجینال یا قطعاتی که توسط برندهای معتبر ساخته شدهاند، استفاده کنید.
- تاثیر گرما و نوسان برق بر خرابی ترانزیستور: حرارت بیش از حد، چه ناشی از استفاده طولانی مدت و سنگین از گوشی و چه ناشی از خرابی سیستم خنککننده (که در موبایلها بسیار ابتدایی است)، میتواند عمر ترانزیستورها را کوتاه کند. همچنین، نوسانات ناگهانی برق، به خصوص هنگام شارژ، میتواند به این قطعات حساس آسیب برساند.
- نکات مهم هنگام تعمیر موبایل: قبل از هرگونه تعمیر، از تخلیه کامل باتری اطمینان حاصل کنید. از ابزار مناسب و حرارت کنترل شده (هویه با دمای مناسب) استفاده کنید. از لمس مستقیم قطعات با دست خودداری کنید زیرا الکتریسیته ساکن بدن میتواند به آنها آسیب بزند.
- توصیههایی برای افزایش عمر قطعات برد: از قرار دادن گوشی در معرض نور مستقیم خورشید یا محیطهای بسیار گرم خودداری کنید. از شارژرهای با کیفیت و مطمئن استفاده کنید. از انداختن یا ضربه زدن به گوشی خودداری کنید. بهروزرسانی منظم نرمافزار گوشی نیز میتواند به بهینهسازی عملکرد سختافزار و کاهش فشار بر قطعات کمک کند.
جمعبندی
در این مقاله به طور جامع به این سوال پاسخ دادیم که ترانزیستور در موبایل چیست و چه نقشی در عملکرد این دستگاههای پیچیده ایفا میکند. از کنترل جریان برق در پردازندهها و تراشهها گرفته تا تقویت سیگنالهای حیاتی و مدیریت مصرف انرژی، کاربرد ترانزیستور در موبایل بسیار حیاتی و گسترده است. این قطعات کوچک، ستون فقرات دنیای دیجیتال همراه ما هستند و بدون آنها، پیشرفتهای چشمگیر در صنعت موبایل غیرممکن بود. شناخت ترانزیستور در برد موبایل و نحوه عملکرد آن، برای علاقهمندان و تعمیرکاران موبایل امری ضروری است.
سوالات متداول
- ترانزیستورها در کدام بخشهای موبایل بیشتر به کار میروند؟ ترانزیستورها در پردازنده، حافظه، مدار شارژ، مدار صدا و آنتن کاربرد فراوانی دارند.
- چگونه میتوان ترانزیستور معیوب را در برد موبایل تشخیص داد؟ با استفاده از مولتیمتر در حالت تست دیود یا مقاومت، و با توجه به علائم ظاهری و عملکردی دستگاه.
- آیا میتوان ترانزیستور سوخته را تعمیر کرد یا باید آن را تعویض کرد؟ ترانزیستورهای سوخته قابل تعمیر نیستند و حتماً باید با یک قطعه سالم و مشابه تعویض شوند.
