سنسور RTD چیست؟ نحوه تست آن
اندازهگیری دقیق دما در بسیاری از صنایع اهمیت حیاتی دارد. از کارخانههای تولید مواد غذایی گرفته تا صنایع نفت، گاز، پتروشیمی و حتی سیستمهای گرمایشی ساختمانها، کنترل دما نقش مستقیم در کیفیت، ایمنی و بهرهوری دارد. با وجود ابزارهای مختلف اندازهگیری دما، برخی سنسورها به دلیل دقت بالا و پایداری طولانیمدت محبوبتر هستند. یکی از مهمترین این تجهیزات، سنسور RTD است.
بسیاری از تکنسینها و حتی کاربران عادی هنگام انتخاب سنسور دما با این سوال روبهرو میشوند که سنسور RTD دقیقا چیست، چگونه کار میکند و چطور میتوان از سالم بودن آن مطمئن شد. شناخت درست این سنسور باعث میشود در زمان خرید، نصب و نگهداری تصمیم دقیقتری بگیرید و از بروز خطا در اندازهگیری جلوگیری کنید.
سنسور RTD چیست؟
سنسور RTD یکی از دقیقترین تجهیزات اندازهگیری دما در صنعت محسوب میشود. این سنسور بر اساس تغییر مقاومت الکتریکی فلز در اثر تغییر دما کار میکند. در واقع هرچه دمای محیط افزایش پیدا کند، مقاومت الکتریکی فلز داخل سنسور نیز تغییر میکند و همین تغییر توسط دستگاه اندازهگیری ثبت میشود.
در بیشتر سنسورهای RTD از فلز پلاتین استفاده میشود، زیرا پلاتین دارای پایداری بالا، دقت زیاد و رفتار خطی مناسب در برابر تغییرات دما است. به همین دلیل رایجترین نوع این سنسورها با نام PT100 شناخته میشود.
مزیت اصلی RTD نسبت به بسیاری از سنسورهای دیگر، دقت بالا و ثبات عملکرد در طول زمان است. به همین دلیل در بسیاری از فرآیندهای حساس صنعتی از آن استفاده میشود. شناخت ساختار و عملکرد این سنسور کمک میکند بهتر متوجه شویم چرا در سیستمهای کنترلی پیشرفته استفاده گستردهای دارد.
جهت تهیه و خرید سنسور کلیک کنید.

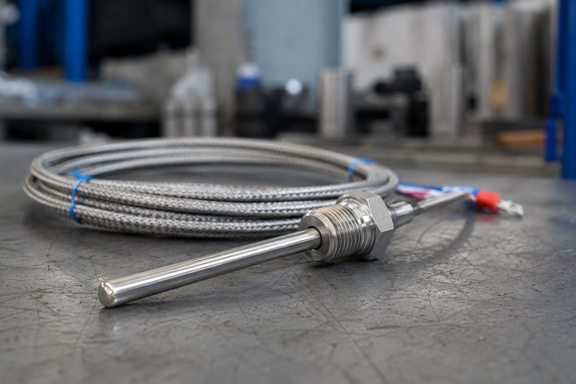

کاربرد سنسور RTD
سنسورهای RTD به دلیل دقت بالا در اندازهگیری دما در صنایع مختلف کاربرد دارند. از سیستمهای آزمایشگاهی گرفته تا خطوط تولید صنعتی، کنترل دمای دقیق برای حفظ کیفیت محصول ضروری است.
یکی از مهمترین موارد کاربرد سنسور RTD در صنایع غذایی و دارویی است. در این صنایع کوچکترین خطا در اندازهگیری دما میتواند باعث کاهش کیفیت یا حتی از بین رفتن محصول شود. به همین دلیل از سنسورهایی استفاده میشود که عملکرد پایدار و قابل اعتماد داشته باشند.
در نیروگاهها نیز برای اندازهگیری دمای تجهیزات حیاتی مانند توربینها و ژنراتورها از این سنسورها استفاده میشود. در صنایع نفت و گاز نیز کنترل دمای مخازن، لولهها و فرآیندهای شیمیایی اهمیت زیادی دارد.
\علاوه بر این موارد، در سیستمهای HVAC، دستگاههای آزمایشگاهی، تجهیزات پزشکی و بسیاری از ماشینآلات صنعتی نیز استفاده از این سنسورها بسیار رایج است. همین گستردگی استفاده باعث شده شناخت دقیق عملکرد و انتخاب صحیح آن اهمیت بیشتری پیدا کند.
RTD مخفف چیست؟
RTD مخفف عبارت Resistance Temperature Detector است. این عبارت به معنای آشکارساز دمای مقاومتی است. همانطور که از نام آن مشخص است، عملکرد این سنسور بر اساس تغییر مقاومت الکتریکی در برابر تغییرات دما است.
در داخل این سنسور یک عنصر فلزی بسیار دقیق قرار دارد که با افزایش یا کاهش دما، مقدار مقاومت آن تغییر میکند. این تغییر مقاومت توسط دستگاههای اندازهگیری یا کنترلرها خوانده میشود و به مقدار دما تبدیل میشود.
به دلیل اینکه رابطه بین دما و مقاومت در فلزاتی مانند پلاتین بسیار پایدار و قابل پیشبینی است، این نوع سنسور میتواند اندازهگیری بسیار دقیقی ارائه دهد. همین ویژگی باعث شده در بسیاری از سیستمهای کنترل صنعتی از RTD به عنوان مرجع اندازهگیری دما استفاده شود.
برای تهیه سنسور وزن به سایت جم ترونیک مراجعه کنید.

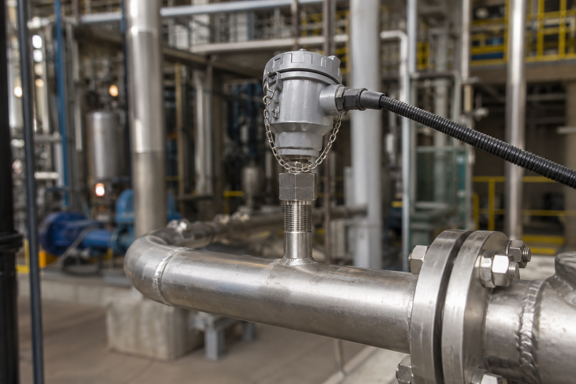

انواع سنسور RTD
سنسورهای RTD از نظر ساختار، نحوه اتصال و نوع کاربرد به دستههای مختلفی تقسیم میشوند. شناخت این دستهبندیها کمک میکند هنگام انتخاب سنسور مناسب، گزینه بهتری انتخاب شود.
یکی از رایجترین روشهای دستهبندی، بر اساس تعداد سیمها است. در این حالت سنسورها به مدلهای دو سیمه، سه سیمه و چهار سیمه تقسیم میشوند. هرچه تعداد سیمها بیشتر باشد، دقت اندازهگیری نیز افزایش پیدا میکند.
از نظر ساختار نیز میتوان آنها را به دو نوع اصلی تقسیم کرد: سنسورهای سیمپیچی شده و سنسورهای لایه نازک. سنسورهای سیمپیچی شده دقت بالاتری دارند اما قیمت آنها بیشتر است. در مقابل سنسورهای لایه نازک کوچکتر و اقتصادیتر هستند.
در بازار تجهیزات اندازهگیری، انواع سنسور دما RTD با محدودههای دمایی مختلف و شکلهای گوناگون تولید میشوند تا بتوانند در شرایط محیطی مختلف مورد استفاده قرار بگیرند.
نحوه عملکرد سنسور RTD
اصل کار سنسور RTD بر پایه یک ویژگی فیزیکی ساده است: مقاومت فلز با تغییر دما تغییر میکند. وقتی دمای محیط افزایش پیدا میکند، حرکت الکترونها در فلز سختتر میشود و مقاومت الکتریکی افزایش مییابد.
در سنسورهای RTD این تغییر مقاومت بسیار دقیق اندازهگیری میشود. سپس با استفاده از جدولهای استاندارد یا معادلات مشخص، مقدار مقاومت به دما تبدیل میشود.
به عنوان مثال در سنسور PT100 مقدار مقاومت در دمای صفر درجه سانتیگراد برابر با ( 100 \Omega ) است. با افزایش دما این مقدار به صورت قابل پیشبینی افزایش پیدا میکند. کنترلرها یا ترانسمیترهای دما با استفاده از این تغییرات، مقدار دقیق دما را محاسبه میکنند.
در بسیاری از سیستمهای صنعتی، این سنسورها به ترانسمیتر متصل میشوند تا سیگنال مقاومت به سیگنال استاندارد صنعتی تبدیل شود. این موضوع باعث میشود دادههای دما به راحتی در سیستمهای کنترل و مانیتورینگ استفاده شوند.
تست سنسور RTD
برای اطمینان از عملکرد صحیح سنسور RTD لازم است در بازههای زمانی مشخص تست و بررسی انجام شود. این کار به جلوگیری از خطاهای اندازهگیری و خرابی ناگهانی تجهیزات کمک میکند.
یکی از سادهترین روشهای تست، استفاده از مولتیمتر برای اندازهگیری مقاومت سنسور است. در این روش ابتدا سنسور از مدار جدا میشود و سپس مقدار مقاومت آن اندازهگیری میشود. مقدار بهدستآمده باید با مقدار استاندارد سنسور در همان دما مطابقت داشته باشد.
روش دیگر استفاده از کالیبراتور دما است. در این روش سنسور در یک محیط با دمای مشخص قرار میگیرد و مقدار اندازهگیری شده با دمای واقعی مقایسه میشود. اگر اختلاف زیادی وجود داشته باشد، سنسور نیاز به کالیبراسیون یا تعویض دارد.
در برخی کاربردهای صنعتی نیز از حمام کالیبراسیون برای بررسی دقیق عملکرد سنسور استفاده میشود. این روش دقت بسیار بالایی دارد و بیشتر در آزمایشگاهها یا واحدهای کنترل کیفیت انجام میشود.
با توجه به تنوع مدلها در بازار، هنگام تست و نگهداری باید به مشخصات فنی دستگاه توجه کرد؛ زیرا انواع سنسور دما RTD ممکن است محدوده دمایی و مقاومت متفاوتی داشته باشند.
جمعبندی
سنسور RTD یکی از دقیقترین ابزارهای اندازهگیری دما در صنعت است که به دلیل پایداری بالا و عملکرد قابل اعتماد در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد. آشنایی با ساختار، نحوه عملکرد و روشهای تست این سنسور کمک میکند در زمان انتخاب و نگهداری آن تصمیم بهتری بگیرید.
با شناخت بهتر ویژگیها و کاربردهای این فناوری میتوان سیستمهای اندازهگیری دما را با دقت بیشتری طراحی کرد و از بروز خطاهای احتمالی در فرآیندهای حساس جلوگیری نمود.
همچنین برای مشاهده قیمت و خرید سنسور مادون قرمز صنعتی کلیک کنید.
سوالات متداول
- چگونه میتوان صحت عملکرد RTD را بررسی کرد؟
با اندازهگیری مقاومت سنسور توسط مولتیمتر و مقایسه آن با جدول استاندارد دما و مقاومت میتوان صحت عملکرد آن را بررسی کرد. - در انتخاب سنسور RTD به چه نکاتی باید توجه کرد؟
محدوده دمای کاری، دقت مورد نیاز، نوع اتصال سیمها، جنس غلاف و شرایط محیطی از مهمترین عوامل انتخاب هستند. - تفاوت RTD با ترموکوپل در چیست؟
RTD دقت بالاتری دارد اما ترموکوپل محدوده دمایی بزرگتر و مقاومت بیشتری در شرایط سخت صنعتی ارائه میدهد.
