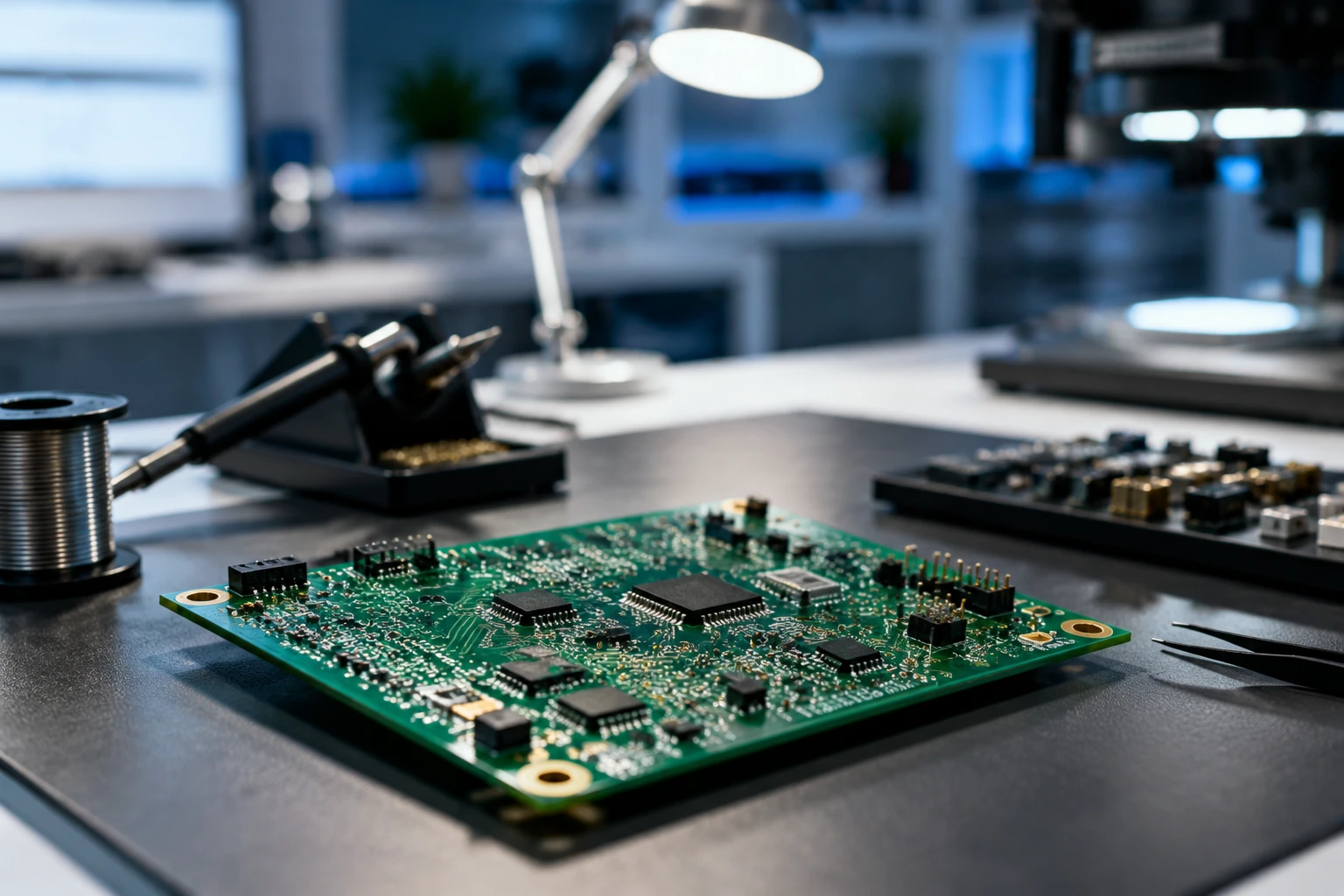

چاپ و سفارش PCB برد مدار چاپی با قیمت مناسب

در دنیای پرشتاب فناوری امروز، قلب تپنده هر دستگاه الکترونیکی، برد مدار چاپی یا PCB است. این بردها که نقشی حیاتی در اتصال قطعات الکترونیکی و فراهم کردن مسیرهای سیگنال ایفا می‌کنند، اساس کار طیف وسیعی از محصولات، از لوازم خانگی ساده گرفته تا پیشرفته‌ترین تجهیزات صنعتی و مخابراتی را تشکیل می‌دهند. اما چالش اصلی برای بسیاری از طراحان، مهندسان و حتی علاقه‌مندان به الکترونیک، چگونگی سفارش pcb با کیفیت بالا، در زمان مناسب و با هزینه‌ای مقرون‌به‌صرفه است. دغدغه یافتن یک تولیدکننده معتبر که بتواند نیازهای فنی دقیق پروژه شما را برآورده سازد، یا اطمینان از صحت فایل‌های ارسالی برای چاپ pcb، اغلب می‌تواند روند توسعه یک محصول را با وقفه مواجه کند.

انتخاب اشتباه در سفارش pcb می‌تواند هزینه‌های پنهان زیادی را به پروژه شما تحمیل کند؛ از تأخیر در زمان تولید گرفته تا نیاز به بازطراحی و دوباره‌کاری. به همین دلیل، درک کامل فرآیند سفارش برد مدار چاپی، آشنایی با عوامل مؤثر بر قیمت pcb و شناخت مراحل طراحی و تولید، امری ضروری است.

سفارش PCB و مراحل ثبت سفارش برد مدار چاپی

فرآیند سفارش pcb، گامی کلیدی در تبدیل طرح اولیه یک محصول الکترونیکی به واقعیت است. این مراحل نیازمند دقت و توجه به جزئیات فراوان است تا اطمینان حاصل شود که برد نهایی، دقیقاً مطابق با مشخصات مورد نیاز و با بالاترین استانداردها تولید می‌شود. آشنایی با این روند به شما کمک می‌کند تا از ابتدا، انتظارات واقع‌بینانه‌ای داشته باشید و با اطمینان بیشتری پیش بروید.

قبل از ثبت سفارش چه چیزهایی باید مشخص باشد؟

پیش از اقدام به سفارش پی سی بی، لازم است تا مجموعه‌ای از مشخصات فنی کلیدی پروژه خود را به‌طور دقیق تعیین کنید. این اطلاعات، اساس ارزیابی و تولید برد شما را تشکیل می‌دهند.

نوع برد: مشخص کنید که به برد یک‌رویه (Single-layer)، دورویه (Double-layer) یا چندلایه (Multi-layer) نیاز دارید. تعداد لایه‌ها مستقیماً بر پیچیدگی، قابلیت‌ها و قیمت pcb تأثیر می‌گذارد.
ابعاد برد: ابعاد دقیق برد (طول و عرض) بر حسب میلی‌متر باید مشخص شود. این ابعاد، معمولاً از طرح نهایی چیدمان قطعات (Layout) استخراج می‌گردد.
جنس متریال: رایج‌ترین متریال، FR-4 است، اما بسته به کاربرد (مثلاً فرکانس‌های بالا یا نیاز به مقاومت حرارتی خاص)، ممکن است نیاز به مواد دیگری مانند آلومینیوم یا پلی‌ایمید باشد.
ضخامت برد: ضخامت استاندارد معمولاً 1.6 میلی‌متر است، اما ضخامت‌های دیگر نیز قابل سفارش هستند.
ضخامت مس: ضخامت لایه مسی (معمولاً با واحد اونس بر فوت مربع یا oz/ft²) بر قابلیت تحمل جریان تأثیر می‌گذارد.
رنگ ماسک لحیم (Solder Mask): رایج‌ترین رنگ، سبز است، اما رنگ‌های دیگری مانند آبی، قرمز، مشکی و سفید نیز موجود هستند. این لایه از اتصالات ناخواسته لحیم جلوگیری می‌کند.
رنگ سیلک اسکرین (Silkscreen): معمولاً سفید یا مشکی است و برای نمایش نام قطعات، نشانه‌ها و شماره‌گذاری پدها به کار می‌رود.
پایان سطح (Surface Finish): انتخاب نوع پوشش نهایی روی پدهای مسی (مانند HASL، ENIG، OSP) برای محافظت از مس و اطمینان از لحیم‌پذیری خوب قطعات، اهمیت دارد.
فایل‌های مورد نیاز: مهم‌ترین فایل، فایل‌های Gerber است که اطلاعات دقیق لایه‌های برد، سوراخ‌ها و مشخصات دیگر را در بر دارد. همچنین، فایل Drill (فرمان سوراخ‌کاری) نیز ضروری است.

بعد از ارسال اطلاعات چه اتفاقی می‌افتد؟

پس از اینکه تمام مشخصات فنی لازم را جمع‌آوری و فایل‌های Gerber و Drill را آماده کردید، نوبت به ارسال آن‌ها برای تولیدکننده می‌رسد.

بررسی فایل‌ها: کارشناسان فنی تولیدکننده، فایل‌های ارسالی شما را به‌دقت بررسی می‌کنند تا از صحت آن‌ها، عدم وجود خطا (مانند اتصال کوتاه یا قطع مدار) و انطباق با مشخصات درخواستی اطمینان حاصل کنند. این مرحله برای جلوگیری از بروز مشکلات در تولید مدار چاپی حیاتی است.
اعلام هزینه و زمان تحویل: بر اساس مشخصات فنی و نتایج بررسی فایل‌ها، هزینه نهایی چاپ pcb و زمان تقریبی برای آماده‌سازی برد به شما اعلام می‌شود. قیمت‌گذاری تحت تأثیر عوامل متعددی است که در ادامه به آن‌ها خواهیم پرداخت.
تأیید سفارش و شروع فرایند ساخت: پس از تأیید شما و پرداخت هزینه، فرآیند چاپ برد pcb در کارخانه آغاز می‌شود. این شامل مراحل لایه‌نشانی، حکاکی، مته‌کاری، پوشش‌دهی، اعمال ماسک لحیم و سیلک اسکرین، و در نهایت تست و بازرسی نهایی است.

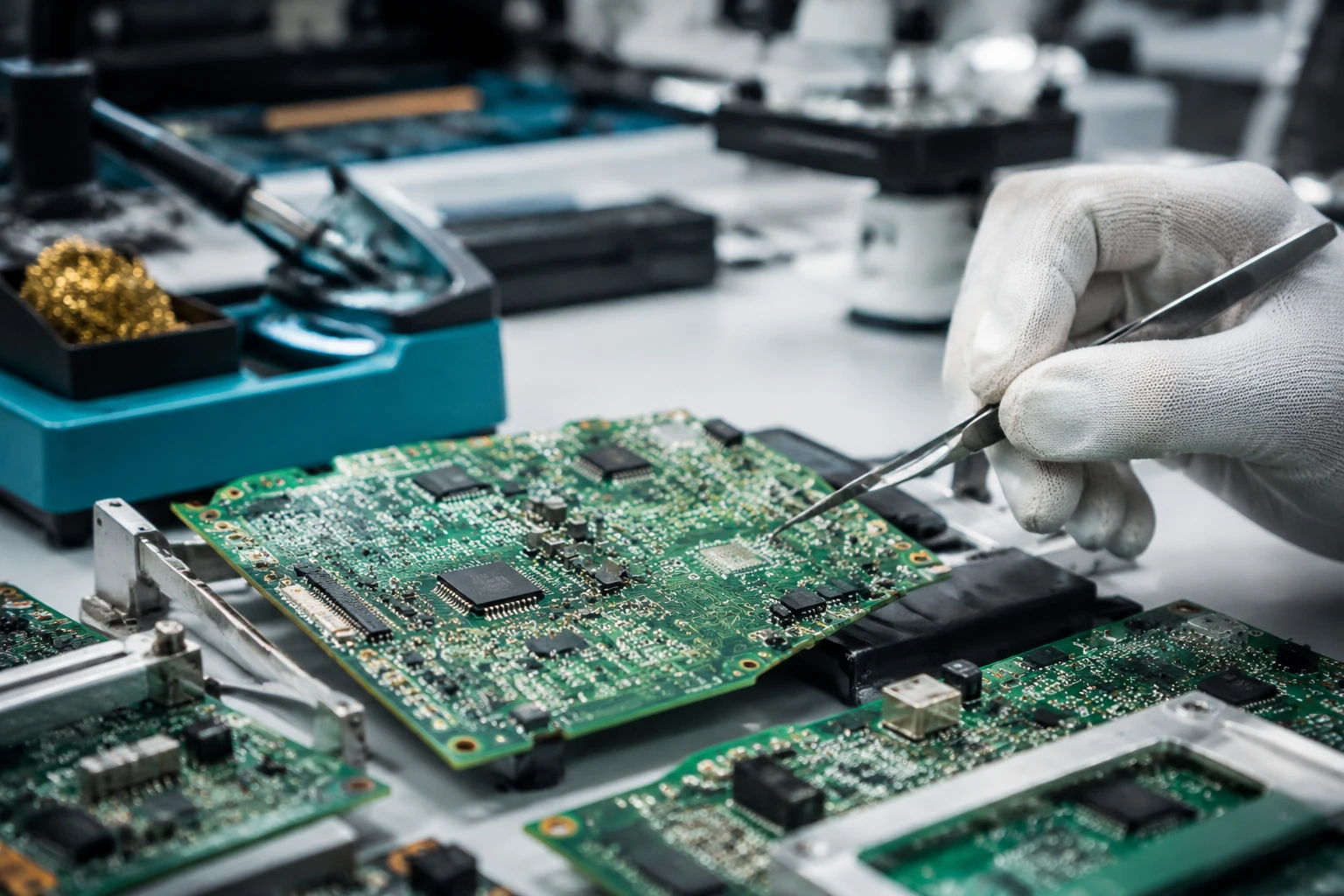

سفارش طراحی PCB برای پروژه‌های الکترونیکی

در بسیاری از موارد، کاربران نه تنها به دنبال سفارش چاپ pcb هستند، بلکه به خدماتی برای سفارش طراحی pcb نیز نیاز دارند. این بخش از خدمات، برای کسانی است که ایده‌ای برای یک محصول الکترونیکی دارند اما مراحل طراحی سخت‌افزاری آن را طی نکرده‌اند یا فایل‌های آماده برای تولید ندارند.

چه پروژه‌هایی به طراحی اختصاصی نیاز دارند؟

پروژه‌هایی که نیازمند طراحی اختصاصی PCB هستند، طیف وسیعی را شامل می‌شوند:

استارتاپ‌های نوآور: شرکت‌های نوپا که در حال توسعه محصولات جدید و خلاقانه هستند، معمولاً نیاز به طراحی PCB سفارشی دارند تا بتوانند ایده‌های منحصربه‌فرد خود را پیاده‌سازی کنند.
پروژه‌های دانشجویی و تحقیقاتی: دانشجویان و محققان در دانشگاه‌ها اغلب برای پروژه‌های درسی، پایان‌نامه‌ها یا طرح‌های تحقیقاتی خود به بردهای سفارشی با قابلیت‌های خاص نیاز دارند.
دستگاه‌های صنعتی و سفارشی: تولیدکنندگان برای دستگاه‌های خاص صنعتی، تجهیزات پزشکی، سیستم‌های امنیتی یا هر محصولی که نیاز به عملکرد ویژه و منحصر‌به‌فرد دارد، از خدمات سفارش طراحی pcb استفاده می‌کنند.
توسعه محصولات تکراری: گاهی اوقات، لازم است تا یک محصول موجود به‌روزرسانی شود یا نسخه‌های جدیدی از آن با تغییرات یا بهبودهایی طراحی گردد که این نیز نیازمند طراحی مجدد PCB است.

چرا طراحی اصولی روی کیفیت ساخت اثر می‌گذارد؟

کیفیت طراحی PCB، تأثیر مستقیمی بر عملکرد، قابلیت اطمینان، هزینه تولید و حتی طول عمر محصول نهایی دارد. یک طراحی اصولی و مهندسی‌شده می‌تواند از بروز بسیاری از مشکلات جلوگیری کند:

بهینه‌سازی چیدمان قطعات (Layout): طراحی حرفه‌ای شامل چیدمان بهینه قطعات برای کاهش طول مسیرهای سیگنال، جلوگیری از تداخل الکترومغناطیسی (EMI) و کاهش نویز است. این امر به بهبود عملکرد و پایداری مدار کمک می‌کند.
مدیریت حرارتی: در مدارهای با توان بالا، طراحی صحیح مسیرهای مسی و در نظر گرفتن فضایی برای دفع حرارت، از داغ شدن بیش از حد قطعات و خرابی آن‌ها جلوگیری می‌کند.
قابلیت اطمینان و تست‌پذیری: طراحی با در نظر گرفتن ملاحظات تست و عیب‌یابی، امکان شناسایی و رفع مشکلات در مراحل بعدی تولید و همچنین در زمان استفاده را آسان‌تر می‌سازد.
کاهش هزینه‌ها: طراحی دقیق و بدون خطا، نیاز به بازطراحی و تولید مجدد را به حداقل می‌رساند. همچنین، بهینه‌سازی ابعاد برد و تعداد لایه‌ها می‌تواند منجر به کاهش قیمت pcb شود.

قیمت چاپ PCB و عوامل موثر بر هزینه

یکی از دغدغه‌های اصلی در سفارش pcb، اطلاع از قیمت چاپ PCB و درک عوامل تأثیرگذار بر آن است. درک این عوامل به شما کمک می‌کند تا بودجه‌بندی دقیق‌تری داشته باشید و بتوانید بهترین انتخاب را با توجه به بودجه و نیازهایتان انجام دهید.

چه عواملی باعث افزایش یا کاهش قیمت می‌شوند؟

هزینه نهایی چاپ pcb تابعی از پارامترهای متعددی است که هر کدام به نوبه خود بر قیمت مدار چاپی تأثیر می‌گذارند:

تعداد لایه‌ها: بردهای چندلایه به دلیل پیچیدگی بیشتر در فرآیند تولید، گران‌تر از بردهای یک‌لایه یا دورویه هستند.
تیراژ (تعداد سفارش): معمولاً با افزایش تعداد سفارش، قیمت pcb برای هر عدد کاهش می‌یابد (اثر مقیاس). سفارش در تیراژ بالا نسبت به سفارش تکی، مقرون‌به‌صرفه‌تر است.
ابعاد برد: بردهای بزرگ‌تر به مس و مواد اولیه بیشتری نیاز دارند و به همین نسبت، هزینه تولیدشان افزایش می‌یابد.
جنس برد: متریال‌های خاص مانند راجرز (Rogers) یا هیتر (Heater) که برای کاربردهای فرکانس بالا یا نیازمندی‌های خاص حرارتی استفاده می‌شوند، گران‌تر از FR-4 استاندارد هستند.
دقت مسیرها و فاصله‌ها (Trace/Space): طراحی با مسیرهای سیگنال بسیار باریک و فاصله‌های کم بین آن‌ها، نیازمند دقت بالاتری در ماشین‌کاری و حکاکی است که می‌تواند بر قیمت pcb بیفزاید.
ضخامت مس: استفاده از لایه‌های مسی با ضخامت بالا (مثلاً 2 یا 3 اونس) نسبت به ضخامت استاندارد (1 اونس)، هزینه را افزایش می‌دهد.
پوشش نهایی سطح (Surface Finish): برخی از پوشش‌ها مانند ENIG (Nickel Immersion Gold) نسبت به HASL (Hot Air Solder Leveling) گران‌تر هستند اما مزایای بیشتری مانند مقاومت در برابر خوردگی و سطح صاف‌تر دارند.
زمان تحویل: چاپ pcb یک روزه یا تحویل فوری، معمولاً با هزینه اضافی همراه است، زیرا نیازمند اولویت‌بندی در خط تولید و گاهی فعالیت در شیفت‌های اضافی است.
خدمات اضافی: اگر علاوه بر چاپ pcb، به خدماتی مانند طراحی PCB، مونتاژ قطعات (SMT/THT)، برنامه‌ریزی میکروکنترلر یا تست نهایی نیاز داشته باشید، هزینه کلی پروژه افزایش خواهد یافت.

آیا همیشه ارزان‌ترین گزینه بهترین انتخاب است؟

لزوماً خیر. در حالی که پیدا کردن چاپ pcb ارزان یک مزیت اقتصادی محسوب می‌شود، همیشه نباید تنها معیار تصمیم‌گیری باشد. کیفیت مواد اولیه، دقت ساخت، پایبندی به استانداردها و قابلیت اطمینان تولیدکننده، عواملی هستند که مستقیماً بر عملکرد و طول عمر محصول شما تأثیر می‌گذارند. گاهی صرف هزینه بیشتر برای بردی با کیفیت بالاتر، در درازمدت از هزینه‌های تعمیر، بازطراحی و از دست دادن اعتبار جلوگیری می‌کند. اطمینان از اینکه تولیدکننده مورد نظر شما، دارای استانداردهای کیفی لازم است و می‌تواند نیازهای فنی پروژه شما را به درستی برآورده کند، اهمیت ویژه‌ای دارد.

کاربردهای برد مدار چاپی

برد مدار چاپی (PCB) به دلیل قابلیت اطمینان، انعطاف‌پذیری و توانایی تجمیع قطعات الکترونیکی در یک ساختار فشرده، به جزئی جدایی‌ناپذیر از تقریباً تمام دستگاه‌های الکترونیکی مدرن تبدیل شده است. درک کاربردهای گسترده PCB نشان می‌دهد که چگونه این فناوری در زندگی روزمره ما نفوذ کرده است.

چرا تقریباً هر وسیله الکترونیکی به PCB نیاز دارد؟

PCB به عنوان ستون فقرات مدارات الکترونیکی عمل می‌کند. بدون آن، اتصال سیم‌های فراوان و دست و پا گیر بین قطعات، امری بسیار دشوار، غیرقابل اعتماد و پرهزینه خواهد بود. PCB با ایجاد مسیرهای هدایت‌کننده مسی بر روی یک بستر عایق، وظایف زیر را به شکلی سازمان‌یافته و کارآمد انجام می‌دهد:

اتصال الکتریکی: ایجاد مسیرهای دقیق برای عبور جریان الکتریکی بین قطعات.
مکان‌یابی قطعات: فراهم کردن سطوحی برای نصب و لحیم‌کاری قطعات الکترونیکی (مقاومت‌ها، خازن‌ ، آی‌سی‌ها و…)
پشتیبانی مکانیکی: فراهم کردن بستری محکم برای نگه داشتن قطعات در جای خود.
مدیریت سیگنال: هدایت سیگنال‌ها با حداقل تداخل و اتلاف.

این قابلیت‌ها باعث می‌شود که PCB بتواند در طیف وسیعی از دستگاه‌ها، از ساده‌ترین تا پیچیده‌ترین، مورد استفاده قرار گیرد.

انتخاب درست برد چه تاثیری بر عملکرد محصول دارد؟

انتخاب صحیح نوع PCB، متریال، تعداد لایه‌ها و استانداردهای ساخت، تأثیر مستقیمی بر عملکرد، قابلیت اطمینان، قیمت و حتی ابعاد نهایی محصول شما دارد:

عملکرد: برای مثال، در مدارهای فرکانس بالا یا مدارهایی که سیگنال‌های حساس دارند، استفاده از متریال خاص و طراحی دقیق لایه‌ها برای جلوگیری از تداخل و افت سیگنال حیاتی است.
قابلیت اطمینان: برد مدار چاپی با کیفیت پایین یا طراحی غیراصولی می‌تواند منجر به خرابی‌های مکرر، عمر کوتاه محصول و نارضایتی مشتری شود.
ابعاد و وزن: استفاده از PCBهای نازک‌تر، کوچک‌تر و با لایه‌های کمتر (در صورت امکان) به کاهش ابعاد و وزن کلی دستگاه کمک می‌کند.
هزینه: انتخاب بهینه مشخصات PCB، ضمن تأمین نیازمندی‌های فنی، می‌تواند به کنترل هزینه‌های تولید مدار چاپی و در نهایت، کاهش قیمت pcb نهایی محصول کمک کند.

کاربرد PCB در صنایع مختلف:

لوازم خانگی: یخچال‌ها، ماشین لباسشویی، تلویزیون‌ها، مایکروویو.
تجهیزات پزشکی: دستگاه‌های تصویربرداری، مانیتورهای پزشکی، پمپ‌های تزریق.
صنایع خودکار: سیستم‌های ناوبری خودرو، سیستم‌های سرگرمی، کنترل موتور.
سیستم‌های مخابراتی: روترها، سوئیچ‌ها، آنتن‌ها، تجهیزات ماهواره‌ای.
آموزش و سرگرمی: کامپیوترها، کنسول‌های بازی، ابزارهای آموزشی الکترونیکی.
اینترنت اشیا (IoT): سنسورها، گیت‌وی‌ها، دستگاه‌های هوشمند خانگی.
کنترل صنعتی: سیستم‌های PLC، درایورهای موتور، سیستم‌های مانیتورینگ.
محصولات مصرفی: تلفن‌های هوشمند، تبلت‌ها، ساعت‌های هوشمند.

جمع‌بندی و گام بعدی

در این مقاله، سفری جامع در دنیای چاپ و سفارش PCB داشتیم و سعی کردیم تا با زبانی ساده و کاربردی، شما را با مراحل، عوامل مؤثر بر قیمت و اهمیت انتخاب درست در این حوزه آشنا کنیم. از تعیین مشخصات فنی دقیق گرفته تا درک نقش طراحی اصولی و بررسی عوامل مؤثر بر قیمت pcb، همه و همه گام‌هایی هستند که به شما کمک می‌کنند تا تجربه‌ای موفق و رضایت‌بخش در سفارش pcb داشته باشید. ما اهمیت کیفیت، دقت و بهای تمام شده را درک می‌کنیم و تلاش می‌کنیم تا بهترین راهکار را برای پروژه‌های شما ارائه دهیم.

اکنون که با اطلاعات لازم مجهز شده‌اید، زمان آن فرا رسیده است که گام بعدی را بردارید. جهت چاپ و سفارش pcb برد مدار چاپی لطفا فرم را بادقت پر کنید. با تکمیل فرم، شما مشخصات دقیق پروژه خود را برای تیم فنی ما ارسال خواهید کرد. کارشناسان جم ترونیک در اسرع وقت، جزئیات درخواست شما را بررسی کرده، امکان‌سنجی فنی را ارزیابی نموده و اطلاعات مربوط به زمان تقریبی تحویل و هزینه نهایی را به شما اعلام خواهند کرد. ما اینجا هستیم تا به شما در تحقق ایده‌هایتان یاری رسانیم.
