میکروسوئیچ چیست؟ معرفی انواع میکروسوئیچ

در بسیاری از دستگاه‌ها و تجهیزات صنعتی و خانگی، قطعات کوچکی وجود دارند که نقش بسیار مهمی در ایمنی، کنترل و عملکرد صحیح سیستم ایفا می‌کنند. یکی از این قطعات پرکاربرد، میکروسوئیچ است. شاید نام آن را در آسانسورها، ماشین لباسشویی، درب‌های اتوماتیک یا حتی لوازم ساده‌تر شنیده باشید، اما دقیقاً ندانید چه کاری انجام می‌دهد و چرا تا این حد مهم است. آشنایی با میکروسوئیچ به شما کمک می‌کند هنگام خرید، تعمیر یا عیب‌یابی تجهیزات، تصمیم آگاهانه‌تری بگیرید و از هزینه‌های اضافی جلوگیری کنید.

میکروسوئیچ چیست؟

میکروسوئیچ نوعی کلید الکتریکی بسیار حساس است که با کمترین فشار یا حرکت مکانیکی فعال می‌شود. این قطعه به‌گونه‌ای طراحی شده که با تحریک کوچک، وضعیت مدار الکتریکی را تغییر دهد؛ یعنی جریان برق را قطع یا وصل کند. به همین دلیل از آن در سیستم‌هایی استفاده می‌شود که نیاز به دقت بالا و پاسخ سریع دارند.

برخلاف تصور، واژه «میکرو» به اندازه فیزیکی کوچک اشاره ندارد، بلکه به میزان نیروی کم لازم برای عملکرد آن مربوط می‌شود. در واقع عملکرد میکروسوئیچ به شکلی است که حتی یک تماس یا حرکت جزئی می‌تواند باعث تغییر وضعیت کنتاکت‌ها شود. اگر بخواهیم به زبان ساده بگوییم، پاسخ سؤال «کار میکروسوئیچ چیست» این است که کنترل دقیق قطع و وصل جریان برق در موقعیت‌ها و شرایط مشخص.

کاربرد میکروسوئیچ چیست؟

کاربرد میکروسوئیچ بسیار گسترده است و تقریباً در هر صنعتی می‌توان ردپای آن را پیدا کرد. این قطعه به‌عنوان حسگر موقعیت، کنترل‌کننده ایمنی یا عامل فرمان‌دهنده در مدارهای الکتریکی استفاده می‌شود.

در لوازم خانگی، میکروسوئیچ‌ها نقش مهمی در افزایش ایمنی دارند. برای مثال در ماشین لباسشویی، بسته بودن کامل درب توسط میکروسوئیچ تشخیص داده می‌شود و تا زمانی که این شرط برقرار نباشد، دستگاه شروع به کار نمی‌کند. در مایکروویو نیز چند میکروسوئیچ هم‌زمان بررسی می‌کنند که درب کاملاً بسته باشد.

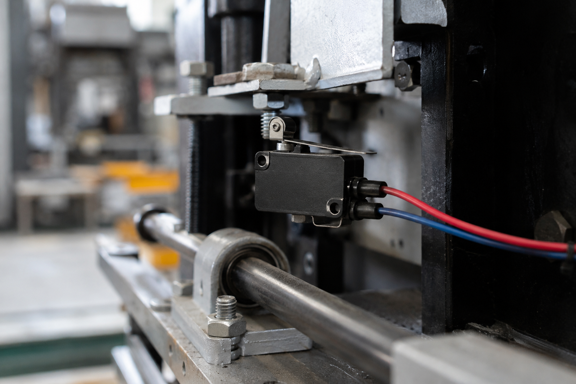

در صنعت، از میکروسوئیچ‌ها در خطوط تولید، نوار نقاله‌ها، آسانسورها و ماشین‌آلات CNC استفاده می‌شود. این قطعات با تشخیص موقعیت قطعات متحرک، از بروز خطا یا آسیب به دستگاه جلوگیری می‌کنند. به‌طور کلی، وظیفه میکروسوئیچ ایجاد کنترل دقیق، افزایش ایمنی و بهبود عملکرد سیستم است.

اجزا و ساختار میکروسوئیچ

برای درک بهتر عملکرد، آشنایی با ساختار داخلی میکروسوئیچ ضروری است. این قطعه معمولاً از بخش‌های زیر تشکیل می‌شود:

• اهرم یا عملگر (Actuator): بخشی که نیروی مکانیکی به آن وارد می‌شود و می‌تواند به شکل دکمه، غلطک، اهرم بلند یا کوتاه باشد.
• بدنه: محفظه‌ای که اجزای داخلی را در برابر گردوغبار، رطوبت و ضربه محافظت می‌کند.
• کنتاکت‌ها: قسمت‌های فلزی داخلی که با تغییر وضعیت، مدار را قطع یا وصل می‌کنند.
• فنر داخلی: عامل ایجاد خاصیت بازگشت سریع و دقیق کنتاکت‌ها.
• ترمینال‌ها: محل اتصال سیم‌ها به میکروسوئیچ.

ترکیب این اجزا باعث می‌شود که میکروسوئیچ واکنش سریع و عمر کاری بالایی داشته باشد و در شرایط مختلف به‌خوبی عمل کند.

همچنین جهت تهیه و خرید کلید سلکتور کلیک کنید.

انواع میکروسوئیچ

شناخت انواع میکروسوئیچ به انتخاب درست آن کمک زیادی می‌کند. این قطعات بر اساس شکل ظاهری، نوع عملکرد و کاربرد دسته‌بندی می‌شوند.

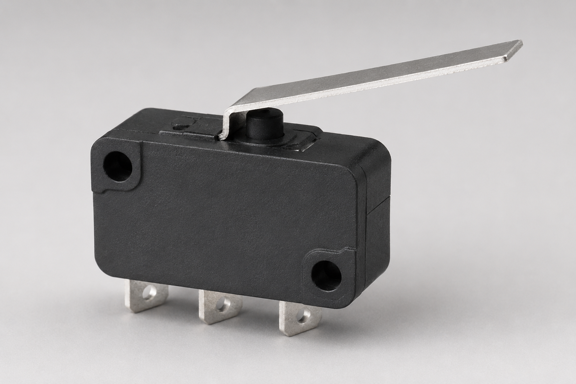

میکروسوئیچ اهرمی

این نوع دارای یک اهرم فلزی است که با برخورد جسم متحرک فعال می‌شود. در خطوط تولید و نوار نقاله‌ها بسیار رایج است.

میکروسوئیچ غلطکی

در انتهای اهرم این مدل، یک غلطک قرار دارد که حرکت نرم‌تری ایجاد می‌کند و باعث کاهش استهلاک می‌شود. این نوع برای حرکت‌های مداوم و پرتکرار مناسب است.

میکروسوئیچ فشاری

در این مدل، با فشار مستقیم دکمه، کنتاکت‌ها تغییر وضعیت می‌دهند. در لوازم خانگی کاربرد زیادی دارد.

میکروسوئیچ ضدآب و صنعتی

این نوع دارای بدنه‌ای مقاوم و آب‌بندی‌شده است و برای محیط‌های صنعتی سخت، مرطوب یا پرگردوغبار استفاده می‌شود.

انتخاب از میان انواع میکروسوئیچ باید بر اساس شرایط محیطی، میزان فشار، تعداد دفعات عملکرد و نوع کاربرد انجام شود.

نحوه عملکرد میکروسوئیچ

عملکرد میکروسوئیچ بر پایه یک مکانیزم سریع و دقیق طراحی شده است. زمانی که نیروی مکانیکی به اهرم یا دکمه وارد می‌شود، این نیرو به فنر داخلی منتقل شده و باعث جابه‌جایی ناگهانی کنتاکت‌ها می‌شود. این جابه‌جایی سریع باعث می‌شود قطع یا وصل جریان برق بدون تأخیر انجام شود.

یکی از ویژگی‌های مهم میکروسوئیچ، نقطه عملکرد مشخص آن است. به این معنا که با رسیدن نیرو به حد معین، سوئیچ فعال می‌شود و حتی اگر فشار کمی کم یا زیاد شود، وضعیت کنتاکت‌ها تغییر نمی‌کند. این ویژگی باعث افزایش دقت و جلوگیری از خطا در مدار می‌شود.

به‌طور خلاصه، پاسخ به این پرسش که وظیفه میکروسوئیچ چیست، در همین مکانیزم نهفته است: تبدیل یک حرکت مکانیکی کوچک به فرمان الکتریکی دقیق و قابل‌اعتماد.

برای مشاهده قیمت و خرید دیپ سوئیچ کلیک کنید.

مزایا و معایب میکروسوئیچ

مانند هر قطعه دیگری، میکروسوئیچ‌ها نیز مزایا و معایب خاص خود را دارند که آگاهی از آن‌ها به تصمیم‌گیری بهتر کمک می‌کند.

مزایا

• دقت و حساسیت بسیار بالا
• طول عمر زیاد در صورت استفاده صحیح
• پاسخ سریع و قابل‌اعتماد
• تنوع بالا برای کاربردهای مختلف
• قیمت مناسب نسبت به کارایی

معایب

• حساسیت به ضربه‌های شدید در مدل‌های معمولی
• نیاز به انتخاب درست بر اساس شرایط محیطی
• امکان خرابی در صورت استفاده خارج از محدوده جریان و ولتاژ

با در نظر گرفتن این موارد، می‌توان گفت در اغلب کاربردها مزایای میکروسوئیچ به‌مراتب بیشتر از معایب آن است.

جمع‌بندی

میکروسوئیچ یکی از اجزای کلیدی در بسیاری از سیستم‌های الکتریکی و مکانیکی است که نقش مهمی در ایمنی، دقت و کنترل ایفا می‌کند. با شناخت درست ساختار، انواع میکروسوئیچ و نحوه عملکرد آن، می‌توانید انتخاب آگاهانه‌تری داشته باشید و از بروز مشکلات احتمالی جلوگیری کنید.

برای خرید میکروسوئیچ با قیمت مناسب به سایت جم ترونیک مراجعه فرمایید.

سوالات متداول

کاربرد اصلی میکروسوئیچ‌ها در کجاست؟
بیشترین کاربرد آن‌ها در لوازم خانگی، تجهیزات صنعتی، سیستم‌های ایمنی و کنترل موقعیت قطعات متحرک است.

میکروسوئیچ چه تفاوتی با سوئیچ معمولی دارد؟
میکروسوئیچ با نیروی بسیار کم و دقت بالاتر عمل می‌کند، در حالی‌ که سوئیچ معمولی به فشار بیشتری نیاز دارد.

چطور می‌توان فهمید میکروسوئیچ خراب شده است؟
با بررسی عدم قطع و وصل صحیح مدار، تست با مولتی‌متر و مشاهده عملکرد غیرعادی دستگاه می‌توان به خرابی آن پی برد.
