سنسور فشار چیست و چه کاربردی دارد
اندازهگیری دقیق فشار در دنیای امروز نقشی حیاتی ایفا میکند. از کنترل فرایندهای پیچیده صنعتی گرفته تا اطمینان از عملکرد صحیح تجهیزات پزشکی و حتی نظارت بر فشار هوای لاستیک خودرو، همه و همه به نوعی به سنجش فشار وابسته هستند. این نیاز روزافزون به اندازهگیری، اهمیت شناخت ابزارهای دقیق این کار را دوچندان کرده است. سنسور فشار، به عنوان قلب تپنده سیستمهای پایش فشار، قطعهای است که وظیفه تبدیل تغییرات فشار به سیگنالی قابل فهم و استفاده را بر عهده دارد. درک ماهیت، کاربردها و نحوه کار این قطعه نه تنها برای مهندسان و متخصصان صنایع مختلف، بلکه برای هر کسی که در پی افزایش بهرهوری، ارتقاء ایمنی و بهینهسازی عملکرد سیستمهاست، ضروری به نظر میرسد
سنسور فشار چیست؟

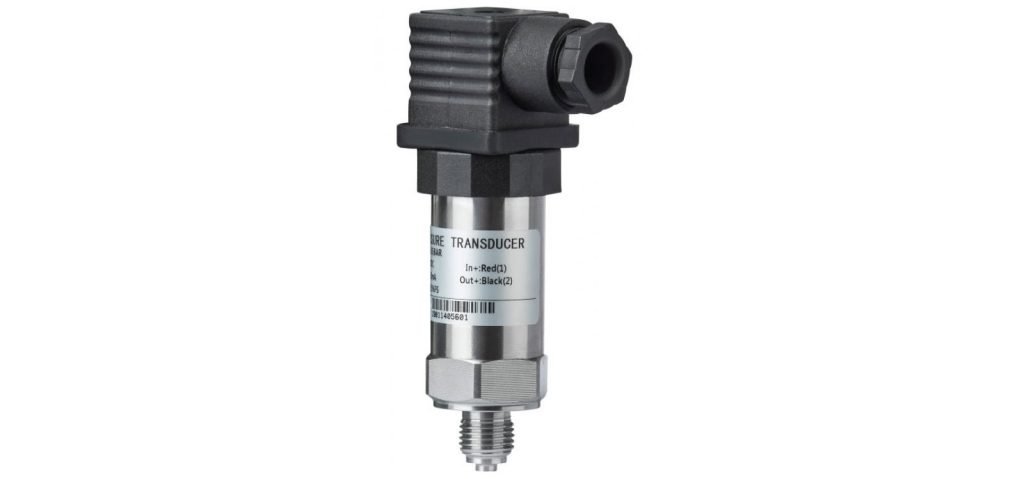

یک سنسور فشار، که گاهی اوقات با نام حسگر فشار نیز شناخته میشود، ابزاری است که توانایی اندازهگیری فشار را دارد. این فشار میتواند به صورت مایع، گاز یا حتی خلأ در یک سیستم اعمال شود. وظیفه اصلی سنسور فشار، تبدیل این تغییرات فیزیکی (فشار) به یک سیگنال الکتریکی قابل اندازهگیری است. این سیگنال سپس توسط سیستمهای کنترلی، نمایشگرها یا دستگاههای ثبت داده پردازش میشود تا اطلاعات مفیدی درباره وضعیت سیستم ارائه دهد. اهمیت این دستگاهها در سیستمهای کنترلی و اندازهگیری به قدری بالاست که بدون آنها، بسیاری از فرایندهای صنعتی مدرن و حتی دستگاههای روزمره قادر به فعالیت صحیح نخواهند بود.
برای خرید سنسور وزن با بهترین قیمت کلیک کنید.
کاربرد سنسور فشار
سنسورهای فشار در دنیای امروز تقریباً در هر صنعتی حضور دارند و نقش حیاتی در اتوماسیون، کنترل، پایش و ایمنی ایفا میکنند. از سیستمهای پیچیده صنعتی گرفته تا دستگاههای ساده روزمره، همگی به نحوی از این فناوری بهره میبرند. در ادامه به برخی از مهمترین حوزههای کاربرد سنسورهای فشار اشاره خواهیم کرد.
جهت مشاهده و خرید سنسور گاز با بالاترین کیفیت کلیک کنید.
کاربرد در صنعت و اتوماسیون

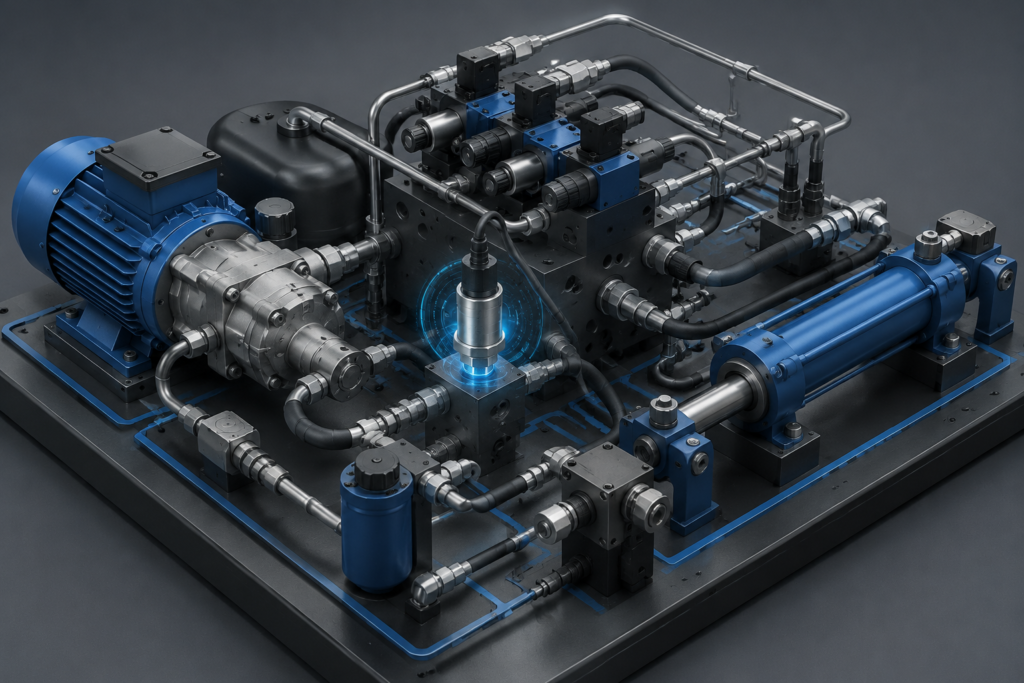

در صنعت، سنسورهای فشار جزء لاینفک سیستمهای اتوماسیون صنعتی هستند. در صنایع نفت و گاز، از آنها برای نظارت بر فشار در خطوط لوله، مخازن ذخیرهسازی، چاههای استخراج و پالایشگاهها استفاده میشود. در صنعت آب و فاضلاب، پایش فشار در شبکههای توزیع آب، ایستگاههای پمپاژ و سیستمهای تصفیه برای اطمینان از عملکرد صحیح و جلوگیری از هدر رفت آب ضروری است. در صنعت خودروسازی، سنسور فشار در سیستم ترمز ABS، سیستم سوخترسانی، سیستم خنککننده و حتی برای نظارت بر فشار روغن موتور به کار میروند. کمپرسورها و ماشینآلات صنعتی نیز برای کنترل فشار هوای فشرده یا سیالات کاری خود به این سنسورها وابسته هستند.
کاربرد در تجهیزات پزشکی و خانگی
در حوزه پزشکی، دقت و اطمینان سنسورهای فشار از اهمیت بالایی برخوردار است. فشارسنجهای دیجیتال خانگی از سنسورهای فشار برای اندازهگیری فشار خون استفاده میکنند. دستگاههای تنفس مصنوعی، پمپهای تزریق دارو، مانیتورهای علائم حیاتی و تجهیزات جراحی همگی مجهز به سنسورهای فشار دقیق هستند تا ایمنی و سلامت بیماران را تضمین کنند. در کاربردهای خانگی، سیستمهای تهویه مطبوع (HVAC) برای کنترل فشار گاز مبرد، ماشینهای لباسشویی برای کنترل سطح آب و حتی در برخی لوازم خانگی هوشمند، از سنسورهای فشار استفاده میشود.
نقش سنسور فشار در ایمنی سیستمها
یکی از مهمترین نقشهای سنسور فشار، حفظ ایمنی سیستمهاست. در بسیاری از فرایندهای صنعتی، تجاوز فشار از حد مجاز میتواند منجر به انفجار، آتشسوزی یا صدمات جدی به تجهیزات و پرسنل شود. سنسورهای فشار با پایش مداوم فشار و ارسال هشدار در صورت بروز شرایط ناایمن، به اپراتورها یا سیستمهای کنترلی اجازه میدهند تا اقدامات لازم را به سرعت انجام دهند. این امر به ویژه در سیستمهایی که با مواد خطرناک یا تحت فشارهای بالا کار میکنند، اهمیت دوچندان پیدا میکند.
طرز کار سنسور فشار
فهمیدن نحوه عملکرد سنسور فشار به درک بهتر کاربردها و انتخاب صحیح آن کمک شایانی میکند. این سنسورها بر اساس اصول فیزیکی مشخصی کار میکنند تا تغییرات فشار را به سیگنال الکتریکی قابل اندازهگیری تبدیل نمایند.
فشار چگونه به نیروی مکانیکی تبدیل میشود؟
قلب بسیاری از سنسورهای فشار، دیافراگم است. دیافراگم یک غشای نازک و انعطافپذیر است که در برابر فشار اعمال شده از خود واکنش نشان میدهد. زمانی که فشاری به یک سمت دیافراگم وارد میشود، نیرویی به آن وارد شده و باعث تغییر شکل یا انحنای آن میشود. میزان این تغییر شکل مستقیماً به میزان فشار اعمال شده بستگی دارد. این نیروی مکانیکی ناشی از فشار، اساس کار سنسورهای فشار را تشکیل میدهد.
نقش المان حسگر در دقت اندازهگیری
پس از اینکه فشار به نیروی مکانیکی و تغییر شکل دیافراگم تبدیل شد، نوبت به المان حسگر میرسد. المان حسگر، بخشی از سنسور است که این تغییرات فیزیکی را تشخیص داده و آن را به سیگنال الکتریکی تبدیل میکند. انواع مختلفی از المانهای حسگر وجود دارند، از جمله:
- المانهای مبتنی بر مقاومت (استرین گیج): این المانها تغییر مقاومت الکتریکی خود را در اثر تغییر شکل دیافراگم نشان میدهند.
- المانهای خازنی: تغییر فاصله بین صفحات خازنی در اثر تغییر شکل دیافراگم، ظرفیت خازن را تغییر میدهد.
- المانهای پیزوالکتریک: این مواد هنگام اعمال فشار، بار الکتریکی تولید میکنند.
- المانهای نیمههادی (MEMS): این سنسورهای کوچک از فناوری ساخت میکروالکترومکانیکی برای ایجاد المانهای حسگر بسیار حساس استفاده میکنند.
بیشتر بدانید: پری آمپر چیست
تفاوت خروجی آنالوگ و دیجیتال
همانطور که پیشتر اشاره شد، خروجی سنسور فشار میتواند آنالوگ یا دیجیتال باشد.
- خروجی آنالوگ: این خروجی یک سیگنال پیوسته است که ولتاژ یا جریان آن با فشار رابطه خطی یا غیرخطی دارد. این نوع خروجی برای ارتباط با دستگاههای قدیمیتر یا سیستمهایی که ورودی آنالوگ دارند، مناسب است.
- خروجی دیجیتال: این خروجی دادهها را به صورت کدهای باینری ارائه میدهد و معمولاً به صورت پروتکلهای ارتباطی مانند I2C، SPI یا UART منتقل میشود. سنسورهای با خروجی دیجیتال معمولاً دارای پردازشگر داخلی هستند که اندازهگیری را انجام داده و دادهها را مستقیماً ارائه میدهند. این نوع خروجی برای سیستمهای مدرن و مبتنی بر میکروکنترلر بسیار کارآمد است.
انواع سنسور فشار
تنوع در کاربردها، منجر به توسعه انواع مختلفی از سنسورهای فشار شده است که هر کدام برای شرایط و نیازهای خاصی طراحی شدهاند. شناخت این انواع برای انتخاب صحیح سنسور بسیار حیاتی است.
دستهبندی بر اساس مرجع فشار
این دستهبندی بر اساس نقطهای است که فشار نسبت به آن اندازهگیری میشود:
- سنسور فشار گیج (Gauge Pressure Sensor): این نوع سنسور، فشار را نسبت به فشار اتمسفر محیط اندازهگیری میکند. به عنوان مثال، فشار هوای داخل یک تایر خودرو نسبت به فشار هوای بیرون سنجیده میشود. یک پورت در این سنسور برای اتصال به سیال تحت اندازهگیری و پورت دیگر معمولاً باز است تا فشار اتمسفر را به عنوان مرجع دریافت کند.
- سنسور فشار مطلق (Absolute Pressure Sensor): این سنسور، فشار را نسبت به خلأ کامل (فشار صفر مطلق) اندازهگیری میکند. به عنوان مثال، فشار بارومتریک در ارتفاعات مختلف یا فشار بخار در یک مخزن بسته. این نوع سنسورها در کاربردهایی که تغییرات فشار اتمسفر مهم است، استفاده میشوند.
- سنسور فشار تفاضلی (Differential Pressure Sensor): این سنسور، اختلاف فشار بین دو نقطه مختلف را اندازهگیری میکند. به عنوان مثال، برای اندازهگیری افت فشار در یک فیلتر، دبی سیال در یک لوله (با استفاده از اوریفیس پلیت) یا سطح مایع در یک مخزن.
- سنسور فشار وکیوم (Vacuum Sensor): این سنسورها به طور خاص برای اندازهگیری فشارهای کمتر از فشار اتمسفر (وکیوم) طراحی شدهاند. محدوده اندازهگیری آنها به طور معمول از فشار اتمسفر تا خلأ نسبی است.
دستهبندی بر اساس تکنولوژی ساخت
بر اساس فناوری به کار رفته در المان حسگر، سنسورهای فشار به دستههای زیر تقسیم میشوند:
- سنسورهای پیزوالکتریک (Piezoelectric Sensors): این سنسورها از مواد پیزوالکتریک استفاده میکنند که هنگام اعمال فشار، شارژ الکتریکی تولید میکنند. این نوع سنسورها برای اندازهگیری فشارهای دینامیک و سریع مناسب هستند.
- سنسورهای خازنی (Capacitive Sensors): این سنسورها از تغییر ظرفیت خازنی ناشی از تغییر فاصله بین صفحات خازنی به دلیل اعمال فشار استفاده میکنند. این سنسورها دقت بالایی دارند و برای اندازهگیری فشارهای ثابت و متغیر مناسب هستند.
- سنسورهای استرین گیج (Strain Gauge Sensors): در این سنسورها، از تغییر مقاومت الکتریکی استرین گیجها که به دیافراگم سنسور متصل هستند، استفاده میشود. این نوع سنسورها رایج و مقرون به صرفه هستند.
- سنسورهای MEMS (Micro-Electro-Mechanical Systems): این سنسورهای کوچک و پیشرفته با استفاده از فناوری میکروالکترونیک ساخته میشوند. آنها معمولاً دقت بالا، اندازه کوچک و مصرف انرژی پایین دارند و برای کاربردهای انبوه ایدهآل هستند.
کدام نوع برای چه کاربردی مناسبتر است؟
انتخاب نوع مناسب سنسور فشار به عوامل متعددی بستگی دارد:
نوع سنسور فشارویژگی اصلیکاربرد رایجمزیتگیجاندازهگیری نسبت به فشار اتمسفرپایش فشار تایر، سیستمهای هیدرولیک و پنوماتیکسادگی، قیمت مناسبمطلقاندازهگیری نسبت به خلأ کاملپایش فشار بارومتریک، سیستمهای خلاء، اندازهگیری فشار بخارعدم تاثیرپذیری از تغییرات فشار اتمسفرتفاضلیاندازهگیری اختلاف فشار بین دو نقطهکنترل فیلتر، اندازهگیری دبی، اندازهگیری سطح مایعات در مخازنامکان اندازهگیری پارامترهای غیرمستقیمپیزوالکتریکتولید بار الکتریکی در اثر فشاراندازهگیری فشارهای دینامیک، ضربهها، لرزشهاپاسخ سریع، تحمل فشارهای بالاخازنیتغییر ظرفیت خازنی در اثر تغییر فاصله صفحاتکاربردهای دقیق، پایش فرایندهای صنعتیدقت بالا، حساسیت خوباسترین گیجتغییر مقاومت الکتریکی در اثر تغییر شکلطیف وسیعی از کاربردهای صنعتی و تجاریقیمت مناسب، تنوع زیادMEMSاستفاده از فناوری میکروالکترومکانیکیموبایل، گجتهای پوشیدنی، تجهیزات پزشکی، خودرواندازه کوچک، مصرف انرژی پایین، هزینه تولید انبوه پایین
نکات مهم در تهیه و خرید سنسور فشار
خرید یک سنسور فشار مناسب، نیازمند بررسی دقیق مشخصات فنی و درک نیازهای کاربردی است. اشتباه در انتخاب میتواند منجر به عملکرد نامطلوب، هزینههای اضافی و حتی خرابی سیستم شود. در ادامه به نکات کلیدی که باید هنگام تهیه و خرید سنسور فشار مد نظر قرار دهید، اشاره میکنیم.
قبل از خرید چه مشخصاتی را بررسی کنیم؟
- بازه فشار (Pressure Range): مهمترین مشخصه، تعیین حداقل و حداکثر فشاری است که سنسور باید قادر به اندازهگیری آن باشد. انتخاب بازهای کمی بزرگتر از نیاز واقعی، اطمینان از عملکرد صحیح را تضمین میکند.
- دقت (Accuracy) و تلرانس (Tolerance): دقت نشاندهنده میزان نزدیکی اندازهگیری سنسور به مقدار واقعی فشار است. تلرانس، حداکثر خطای مجاز در اندازهگیری را مشخص میکند. بسته به حساسیت کاربرد، باید دقت مناسب انتخاب شود.
- دمای کاری (Operating Temperature): سنسور باید بتواند در محدوده دمایی محیطی و سیال مورد نظر به طور پایدار کار کند. دمای بالا یا پایین میتواند بر دقت و عمر سنسور تأثیر بگذارد.
- نوع سیال (Fluid Compatibility): جنس سیالی که فشار آن اندازهگیری میشود (آب، روغن، گازهای خورنده و…) باید با جنس قطعات در تماس با سیال در سنسور سازگار باشد تا از خوردگی و آسیب جلوگیری شود.
- جنس بدنه (Housing Material): جنس بدنه سنسور باید متناسب با شرایط محیطی (مانند رطوبت، مواد شیمیایی) و فشارهای مکانیکی باشد. استیل ضد زنگ، پلاستیکهای مقاوم و آلیاژهای خاص رایج هستند.
- درجه حفاظت (IP Rating): این درجه نشاندهنده میزان مقاومت سنسور در برابر نفوذ گرد و غبار و آب است. در محیطهای صنعتی مرطوب یا غبارآلود، درجه حفاظت بالا ضروری است.
- نوع خروجی (Output Type): تعیین کنید که به خروجی آنالوگ (4-20mA، 0-10V) یا دیجیتال (I2C، SPI) نیاز دارید. این انتخاب به سیستم کنترلی شما بستگی دارد.
- نوع اتصال (Connection Type): اتصال فیزیکی سنسور به سیستم (مانند رزوه NPT، BSP، فلنج) باید با اتصالات موجود در سیستم شما سازگار باشد.
اشتباهات رایج در انتخاب سنسور فشار
- انتخاب بازه فشار نامناسب: انتخاب بازه خیلی کوچک باعث از کار افتادن سنسور و بازه خیلی بزرگ باعث کاهش دقت در محدوده مورد نیاز میشود.
- نادیده گرفتن سازگاری سیال: استفاده از سنسور با متریال ناسازگار با سیال، منجر به خوردگی سریع و خرابی سنسور میگردد.
- عدم توجه به دمای کاری: استفاده از سنسوری که قادر به تحمل دمای محیط نیست، منجر به کاهش دقت یا خرابی دستگاه میشود.
- انتخاب دقت پایینتر از حد نیاز: در کاربردهای حساس، دقت پایین میتواند منجر به انحراف در فرایندها و کیفیت پایین محصول شود.
- فراموش کردن درجه حفاظت: در محیطهای صنعتی، عدم توجه به درجه حفاظت میتواند باعث نفوذ رطوبت و گرد و غبار و خرابی سنسور شود.
آیا قیمت بالاتر همیشه به معنای کیفیت بهتر است؟
لزوماً اینطور نیست. قیمت بالاتر یک سنسور فشار معمولاً نشاندهنده دقت بالاتر، قابلیت اطمینان بیشتر در شرایط سختتر، مواد اولیه مرغوبتر، برند معتبرتر و یا ویژگیهای پیشرفتهتر است. با این حال، ممکن است سنسوری با قیمت متوسط، نیازهای یک کاربرد خاص را به طور کامل برطرف کند و نیازی به پرداخت هزینه اضافی برای ویژگیهای غیرضروری نباشد. مهم این است که سنسوری را انتخاب کنید که مشخصات فنی آن دقیقاً با نیازهای شما مطابقت داشته باشد، نه صرفاً گرانترین یا ارزانترین گزینه را انتخاب کنید. مشاوره با متخصصان و فروشندگان معتبر میتواند در این زمینه راهگشا باشد.
پرسشهای متداول
- سنسور فشار در چه صنایعی استفاده میشود؟
در صنایع نفت و گاز، آب و فاضلاب، خودروسازی، پزشکی، غذایی، تهویه مطبوع و ماشینآلات صنعتی. - تفاوت سنسور فشار گیج با مطلق چیست؟
سنسور گیج فشار را نسبت به اتمسفر و سنسور مطلق را نسبت به خلأ کامل اندازهگیری میکند. - آیا سنسور فشار به شرایط محیطی حساس است؟
بله، عواملی مانند دما، رطوبت، و مواد شیمیایی محیطی میتوانند بر عملکرد و عمر سنسور تأثیر بگذارند.
