ماژول آمپلی فایر صوتی بلوتوث دار XY-P15W | توان 10 تا 20 وات
ماژول آمپلی فایر صوتی بلوتوث دار XY-P15W یک ماژول تقویت‌کننده صدای دیجیتال و استریو است که برای ساخت اسپیکرهای بلوتوثی، ارتقای سیستم‌های صوتی و پروژه‌های DIY طراحی شده است. این ماژول علاوه بر مدار تقویت‌کننده صوتی، گیرنده Bluetooth 5.0 را نیز در خود جای داده و امکان پخش بی‌سیم موسیقی از گوشی، تبلت، لپ‌تاپ و سایر دستگاه‌های سازگار را فراهم می‌کند.
ساختار دو کاناله استریو، ابعاد کوچک، محدوده تغذیه 8 تا 24 ولت DC و امکان اتصال مستقیم بلندگو به خروجی باعث شده است XY-P15W گزینه‌ای کاربردی برای ساخت یا تبدیل انواع تجهیزات صوتی باشد. این ماژول به مدار آمپلی‌فایر مجزا برای اتصال بلندگو نیاز ندارد و می‌توان بلندگوهای مناسب را مستقیماً به ترمینال‌های خروجی آن متصل کرد.
ماژول XY-P15W به Bluetooth 5.0 مجهز است و برد ارتباطی اعلام‌شده آن در شرایط بدون مانع حدود 15 متر است. البته برد واقعی بلوتوث به عواملی مانند وجود دیوار و موانع، نویز محیط، وضعیت آنتن و دستگاه فرستنده نیز وابسته است. یکی از مهم‌ترین مزایای XY-P15W، ترکیب گیرنده بلوتوث ورژن 5.0 و آمپلی‌فایر قدرت در یک برد کوچک است. در یک پروژه ساخت اسپیکر بلوتوثی، کافی است منبع تغذیه مناسب و بلندگوهای سازگار را به ماژول متصل کرده و پس از برقراری اتصال بلوتوث، موسیقی را به‌صورت بی‌سیم پخش کنید. این ویژگی باعث می‌شود ماژول برای افرادی که قصد ساخت اسپیکر بلوتوثی دست‌ساز، سیستم صوتی قابل حمل، اسپیکر رومیزی یا ساخت و ارتقای پروژه‌های صوتی الکترونیکی را دارند، کاربردی باشد.
ماژول XY-P15W یک آمپلی‌فایر دو کاناله استریو است؛ یعنی دو خروجی مستقل برای بلندگوی کانال چپ و راست دارد. این ساختار برای ساخت سیستم‌های صوتی استریو مناسب است و امکان ایجاد تفکیک کانال‌های صوتی را فراهم می‌کند. توان خروجی این ماژول عدد ثابتی نیست و با تغییر ولتاژ تغذیه و امپدانس بلندگو تغییر می‌کند. برای نمونه، طبق مشخصات منتشرشده، در حالت 12V و بلندگوی 8Ω توان خروجی حدود 10W × 2 و در حالت 20V و بلندگوی 8Ω حدود 20W × 2 و حتی در شرایط مشخص 30W×2 در 24V و بلندگو 8Ω با نیاز به خنک‌کاری اعلام شده است. به همین دلیل هنگام انتخاب منبع تغذیه و بلندگو باید هر دو پارامتر یعنی ولتاژ تغذیه و امپدانس بلندگو را در نظر گرفت.
نام‌گذاری این محصول به‌عنوان ماژول آمپلی‌فایر 10 تا 20 وات به شرایط کاری مختلف آن مربوط می‌شود. طبق مشخصات منتشرشده، خروجی‌های نمونه شامل موارد زیر است:
• 10W × 2 در 12V با بلندگوی 8Ω
• 16W × 2 در 12V با بلندگوی 4Ω
• 15W × 2 در 16V با بلندگوی 8Ω
• 20W × 2 در 20V با بلندگوی 8Ω
بنابراین بهتر است برای استفاده معمول، انتخاب توان را بر اساس ولتاژ منبع تغذیه، امپدانس بلندگو و شرایط خنک‌کاری انجام دهید و صرفاً عدد درج‌شده روی عنوان محصول را معیار قرار ندهید.
ماژول XY-P15W دارای کنترلر چرخشی روی برد است که برای تنظیم میزان صدا استفاده می‌شود. در برخی نسخه‌ها فشار دادن همین کنترلر برای عملکردهایی مانند Play/Pause نیز استفاده می‌شود. این قابلیت باعث می‌شود برای یک پروژه ساده اسپیکر بلوتوثی، نیازی به اضافه کردن مدار کنترل صدای جداگانه نباشد.
کاربردها
• ساخت اسپیکر بلوتوثی دست‌ساز و DIY
• ساخت اسپیکر رومیزی و سیستم صوتی کوچک
• ساخت اسپیکر قابل حمل و باتری‌خور
• تبدیل اسپیکر معمولی به اسپیکر بلوتوثی
• ارتقای سیستم‌های صوتی قدیمی با قابلیت پخش بی‌سیم
• استفاده در پروژه‌های الکترونیکی و صوتی DIY
• ساخت سیستم صوتی استریو دو کاناله
• استفاده در برخی پروژه‌های صوتی خودرو
• ساخت باکس اسپیکر و سیستم‌های صوتی سفارشی
• استفاده به‌عنوان ماژول تقویت‌کننده صوتی برای بلندگوهای پسیو
راه‌اندازی (SETUP)
1. انتخاب منبع تغذیه مناسب
ماژول XY-P15W با ولتاژ 8-24V DC کار می‌کند. برای عملکرد مناسب، استفاده از منبع تغذیه‌ای با توان جریان‌دهی کافی و حداقل ریپل توصیه می‌شود و در منابع فنی، جریان مصرفی 2 آمپر یا بیشتر پیشنهاد شده است. ولتاژ ورودی نباید از محدوده مجاز ماژول خارج شود و اعمال ولتاژ بالاتر از 26 ولت DC می‌تواند به مدار آسیب بزند. منبع تغذیه را با رعایت قطبیت های مثبت و منفی به ماژول متصل نمایید.
برای مشاهده و تهیه منبع تغذیه 12V DC و جریان دهی حداقل و بیش از 2A برای راه اندازی ماژول XY-P15W می توانید به لینک های زیر مراجعه نمایید :
2. اتصال بلندگوها

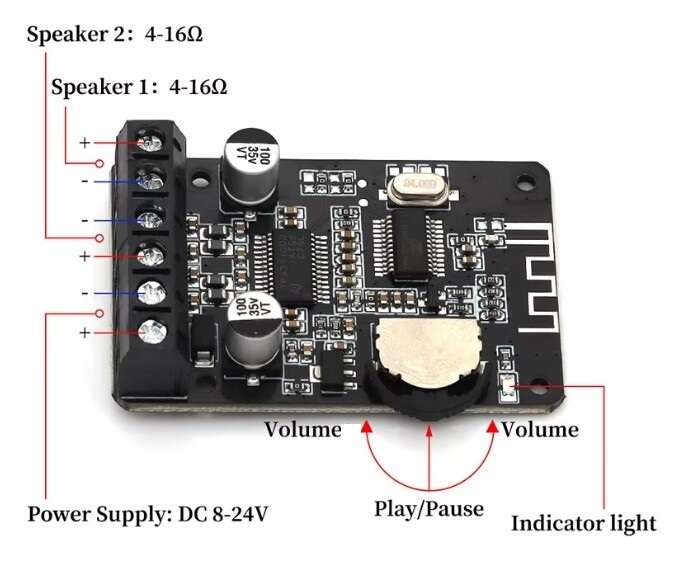

ماژول دارای دو خروجی مجزا برای ایجاد صدای استریو است. بلندگوی کانال اول را به خروجی SPK1+ و SPK1- و بلندگوی کانال دوم را به SPK2+ و SPK2- متصل کنید. امپدانس بلندگو باید با ولتاژ تغذیه هماهنگ باشد:
• بلندگوی 4Ω: تغذیه 8 تا 12V DC
• بلندگوی 8Ω: تغذیه 8 تا 24V DC
• بلندگوی 16Ω: تغذیه 8 تا 24V DC
از اتصال بلندگوها به یکدیگر و یا اتصال به زمین و یا اتصال کوتاه کردن ترمینال های خروجی صدای ماژول برای جلوگیری از آسیب به ماژول خودداری نمایید. هر بلندگو را فقط به ترمینال های مثبت و منفی مربوط به همان بلندگو متصل نمایید.
3. اتصال بلوتوث
پس از روشن کردن ماژول، نشانگر وضعیت LED آبی رنگ روی برد شروع به چشمک زدن سریع می کند و آماده اتصال است. بلوتوث گوشی یا دستگاه پخش‌کننده را فعال کنید. در فهرست دستگاه‌های قابل اتصال، نام XY-P15W را جستجو کرده و به آن متصل شوید. در صورت اتصال موفق نشانگر وضعیت LED آبی رنگ به آهستگی شروع به چشمکزدن می کند.
پس از برقراری ارتباط، می‌توانید موسیقی یا فایل صوتی موردنظر را از گوشی، تبلت یا لپ‌تاپ پخش کنید. برد ارتباطی اعلام‌شده برای این ماژول در شرایط بدون مانع و فضای باز حدود 15 متر است؛ اما برد واقعی به موانع، نویز محیط و شرایط نصب بستگی دارد. در محیط های بسته با وجود مانع برد مفید ماژول کاهش می یابد.
4. تنظیم میزان صدا
پس از اتصال بلوتوث، میزان صدای خروجی را با کنترلر چرخشی روی برد تنظیم کنید. در نسخه‌های رایج، این کنترلر علاوه بر تنظیم صدا، با فشردن می‌تواند عملکردهایی مانند Play/Pause را نیز انجام دهد.
نکات مهم هنگام استفاده از ماژول XY-P15W
• توجه به ولتاژ و امپدانس بلندگو :
مهم‌ترین نکته هنگام استفاده از XY-P15W، هماهنگ کردن ولتاژ تغذیه با امپدانس بلندگو است. برای بلندگوی 4Ω نباید از ولتاژ بالاتر از 12V استفاده شود. بلندگوهای 8Ω و 16Ω می‌توانند در محدوده 8 تا 24V مورد استفاده قرار گیرند.
• توان خروجی ثابت نیست :
توان خروجی XY-P15W به ولتاژ تغذیه و امپدانس بلندگو وابسته است. برای مثال، مشخصات منتشرشده حدود 10W×2 در 12V با بلندگوی 8Ω، 15W×2 در 16V با 8Ω و 20W×2 در 20V با 8Ω را نشان می‌دهند. بنابراین نباید توان خروجی ماژول را صرفاً بر اساس عبارت «20 وات» در نظر گرفت.
• استفاده از هیت‌سینک و خنک کاری در توان بالا :
در صورت استفاده از ماژول در توان‌های بالا و یا نزدیک به مقدار ماکزیمم، تولید گرما افزایش پیدا می‌کند. برای خروجی‌های بالاتر از حدود 20W×2 یا استفاده نزدیک به حداکثر توان، نصب هیت‌سینک و ایجاد تهویه و خنک کاری مناسب توصیه می‌شود. در حالت 24V و خروجی بالا، خنک‌کاری اهمیت بیشتری پیدا می‌کند.
• منبع تغذیه مناسب انتخاب کنید :
منبع تغذیه ضعیف یا نامناسب می‌تواند باعث نویز و افت صدا، اعوجاج، قطع و وصل شدن صدا یا ناپایداری ماژول در حجم صدای بالا شود. بهتر است منبع تغذیه از نظر ولتاژ دقیقاً با نیاز پروژه و از نظر جریان‌دهی متناسب با توان مورد استفاده و تا حد امکان با حداقل ریپل و نوسان ، انتخاب شود.
• از اتصال کوتاه خروجی بلندگو جلوگیری کنید :
سیم‌های خروجی بلندگو نباید به زمین مدار و یکدیگر(اتصال کوتاه) یا به نقاط نامناسب مدار اتصال پیدا کنند. اگرچه XY-P15W دارای برخی مدارهای حفاظتی مانند حفاظت اتصال کوتاه و حفاظت حرارتی است، رعایت اصول ایمنی و سیم‌کشی همچنان ضروری است. در اتصال بلندگوها فقط از ترمینال های مثبت و منفی مربوط به همان بلندگو استفاده نمایید.
• کابل بلندگو را تا حد امکان کوتاه نگه دارید :
برای کاهش احتمال نویز و تداخل، توصیه می‌شود کابل‌های اتصال بلندگو بیش از حد طولانی نباشند. برخی راهنماهای این ماژول طول حدود یک متر یا کمتر را پیشنهاد کرده‌اند، به‌خصوص در پروژه‌های کوچک و فشرده.
• فاصله از تجهیزات دارای تداخل رادیویی :
برای کاهش احتمال اختلال در ارتباط بلوتوث، بهتر است ماژول را از منابع قوی تداخل رادیویی مانند روترهای Wi-Fi و تجهیزات بی‌سیم پرقدرت دور نگه دارید. همچنین قرار دادن برد درون محفظه فلزی می‌تواند روی عملکرد ارتباط بی‌سیم تأثیر بگذارد.
• ابتدا با صدای کم تست کنید :
پس از تکمیل سیم‌کشی، ابتدا سیستم را با حجم صدای پایین روشن و عملکرد هر دو کانال را بررسی کنید. در صورت اطمینان از صحیح بودن اتصالات، می‌توانید صدا را به‌تدریج افزایش دهید. این روش احتمال آسیب به بلندگو یا مدار در اثر سیم‌کشی اشتباه را کاهش می‌دهد.
مشخصات فنی :
مدل: XY-P15W
نوع محصول: ماژول آمپلی‌فایر صوتی بلوتوثی دیجیتال
تراشه آمپلی‌فایر: TPA3110D2
نوع آمپلی‌فایر: کلاس D (Class-D)
نوع خروجی: استریو، دو کاناله و BTL (Bridge-Tied Load)
نسخه بلوتوث: Bluetooth 5.0
برد ارتباط بلوتوث: حداکثر حدود 15 متر در فضای باز و بدون مانع (در فضای بسته و با وجود مانع، برد مفید ماژول کاهش می‌یابد.)
ولتاژ کاری: 8-24V DC
ورودی صوتی: از طریق Bluetooth
خروجی بلندگو: 2 کانال مستقل
نسبت سیگنال به نویز (SNR): 100dB
توان خروجی در 12V / 4Ω: 16W × 2
توان خروجی در 12V / 8Ω: 10W × 2
توان خروجی در 16V / 8Ω: 15W × 2
توان خروجی در 20V / 8Ω: 20W × 2
توان خروجی در 24V / 8Ω: 30W × 2، با نیاز به هیت‌سینک و خنک‌کاری مناسب
فرکانس تست توان: 1kHz
امپدانس بلندگوی مناسب: 4Ω، 8Ω و 16Ω
بلندگوی 4Ω: مناسب برای تغذیه 8 تا 12V DC
بلندگوی 8Ω: مناسب برای تغذیه 8 تا 24V DC
بلندگوی 16Ω: مناسب برای تغذیه 8 تا 24V DC
کنترل صدا: دارای کنترلر (شاسی) چرخشی روی برد
کنترل Play/Pause: در نسخه‌های رایج با فشار دادن کنترلر (شاسی) چرخشی به داخل
حفاظت در برابر اتصال معکوس تغذیه ورودی: دارد
حفاظت اتصال کوتاه: دارد
حفاظت حرارتی: دارد؛ حفاظت اضافه‌دما با بازیابی خودکار
خنک‌کاری: در توان‌های بالاتر از حدود 20W × 2 و نزدیک به مقدار ماکزیمم و به‌خصوص 24V، استفاده از هیت‌سینک توصیه می‌شود
دمای کاری: حدود 40- تا 85+ درجه سانتی‌گراد
ابعاد ماژول: حدود 50 × 35 × 14 میلی‌متر
قاب یا محفظه: ندارد
نوع نصب: ترمینال‌های پیچی و سوراخ‌های مناسب پیچ 2mm
کاربرد اصلی: ساخت اسپیکر بلوتوثی، سیستم صوتی DIY، اسپیکر رومیزی و قابل حمل
اتصال مستقیم بلندگو: دارد؛ آمپلی‌فایر داخلی روی برد قرار گرفته است
منبع تغذیه پیشنهادی: منبع DC پایدار و متناسب با ولتاژ، امپدانس و توان مورد استفاده
نکته مهم توان: توان خروجی با تغییر ولتاژ تغذیه و امپدانس بلندگو تغییر می‌کند
سوالات متداول :
ماژول آمپلی فایر XY-P15W چیست؟
ماژول XY-P15W یک ماژول آمپلی فایر صوتی بلوتوثی دو کاناله استریو است که برای دریافت بی‌سیم صدا و تقویت آن برای دو بلندگوی استریو طراحی شده است. این ماژول برای ساخت اسپیکر بلوتوثی، پروژه‌های DIY و سیستم‌های صوتی کوچک کاربرد دارد.
ماژول آمپلی فایر بلوتوثی XY-P15W از چه نسخه بلوتوثی پشتیبانی می‌کند؟
این ماژول از Bluetooth 5.0 پشتیبانی می‌کند و امکان پخش بی‌سیم موسیقی از گوشی، تبلت، لپ‌تاپ و سایر دستگاه‌های سازگار با بلوتوث را فراهم می‌کند.
برد بلوتوث XY-P15W چقدر است؟
برد ارتباطی اعلام‌شده برای این ماژول حدود 15 متر در فضای بدون مانع است. برد واقعی می‌تواند با توجه به دیوارها، موانع، نویز محیط و شرایط نصب کمتر شود. در محیط ها یبسته و با وجود مانع برد مفید کاهش می یابد.
ولتاژ کاری ماژول XY-P15W چقدر است؟
محدوده ولتاژ کاری ماژول 8-24V DC است. استفاده از ولتاژ بالاتر از محدوده مجاز توصیه نمی‌شود و منابع فنی هشدار داده‌اند که ورودی بالاتر از 26 ولت DC می‌تواند به مدار آسیب برساند.
توان خروجی XY-P15W چند وات است؟
توان خروجی ثابت نیست و به ولتاژ تغذیه و امپدانس بلندگو بستگی دارد. مقادیر منتشرشده شامل 10W×2 در 12V/8Ω، 15W×2 در 16V/8Ω و 20W×2 در 20V/8Ω است. در شرایط 24V و بلندگوی 8Ω، خروجی تا حدود 30W×2 نیز اعلام شده که نیاز به خنک‌کاری دارد.
آیا می‌توان با XY-P15W دو بلندگو استفاده کرد؟
بله. این ماژول دو کاناله استریو است و برای اتصال دو بلندگو، یکی برای کانال چپ و دیگری برای کانال راست، طراحی شده است.
آیا XY-P15W با بلندگوی 4 اهم سازگار است؟
بله، اما در صورت استفاده از بلندگوی 4Ω، ولتاژ تغذیه باید در محدوده 8 تا 12 ولت DC باشد. استفاده از ولتاژ بالاتر برای بار 4 اهم توصیه نمی‌شود.
آیا می‌توان بلندگوی 8 اهم به XY-P15W متصل کرد؟
بله. بلندگوهای 8Ω برای محدوده 8 تا 24 ولت قابل استفاده هستند و توان خروجی با افزایش ولتاژ تغذیه افزایش پیدا می‌کند؛ البته در توان‌های بالا باید خنک‌کاری مناسب در نظر گرفته شود.
آیا بلندگوی 16 اهم با XY-P15W قابل استفاده است؟
بله. مشخصات منتشرشده، استفاده از بلندگوی 16Ω با تغذیه 8 تا 24 ولت را نیز پشتیبانی می‌کنند. با افزایش امپدانس، توان خروجی نسبت به بارهای کم‌امپدانس کاهش پیدا می‌کند.
نوع آمپلی فایر XY-P15W چیست؟
این ماژول یک آمپلی فایر دیجیتال کلاس D (Class-D) و دو کاناله استریو و با تراشه اصلی TPA3110D2 است.
نوع خروجی XY-P15W چیست؟
خروجی این ماژول از نوع BTL یا Bridge-Tied Load است. بنابراین هر بلندگو باید به دو ترمینال خروجی اختصاصی همان کانال متصل شود و نباید خروجی بلندگو به GND یا خروجی کانال دیگر متصل شود.
آیا XY-P15W برای ساخت اسپیکر بلوتوثی مناسب است؟
بله. این ماژول یکی از گزینه‌های کاربردی برای ساخت اسپیکر بلوتوثی DIY است، زیرا گیرنده بلوتوث و مدار تقویت‌کننده صوتی را روی یک برد در اختیار کاربر قرار می‌دهد.
آیا برای استفاده از XY-P15W به آمپلی فایر جداگانه نیاز است؟
خیر. مدار تقویت‌کننده روی خود برد قرار دارد و بلندگوهای سازگار می‌توانند مستقیماً به خروجی‌های SPK1 و SPK2 متصل شوند.
آیا XY-P15W به هیت‌سینک نیاز دارد؟
در توان‌های معمول ممکن است به هیت‌سینک اضافه نیاز نباشد، اما هنگام استفاده از توان‌های بالا، به‌خصوص 30W×2 در 24V و 8Ω، استفاده از هیت‌سینک و تهویه مناسب ضروری است. همچنین برای توان بالاتر از حدود 20W×2، منابع فنی نصب هیت‌سینک اضافه و خنک کاری را توصیه کرده‌اند.
حداقل جریان منبع تغذیه XY-P15W چقدر باشد؟
برای عملکرد مناسب، استفاده از منبع تغذیه با توان جریان‌دهی 2 آمپر یا بیشتر توصیه شده است. در کاربردهای توان بالا، منبع تغذیه باید متناسب با توان موردنیاز سیستم انتخاب شود.
آیا می‌توان XY-P15W را با باتری استفاده کرد؟
بله، در صورتی که ولتاژ باتری در محدوده کاری ماژول باشد و توان جریان‌دهی مناسبی داشته باشد. برای پروژه‌های قابل حمل، باید علاوه بر ولتاژ، ظرفیت باتری و جریان موردنیاز آمپلی‌فایر نیز در نظر گرفته شود. دقت کنید که خود باتری باید برد محافظ شارژ و دشارژ داشته باشد.
آیا XY-P15W دارای کنترل صدا است؟
بله. ماژول دارای کنترلر (شاسی) چرخشی روی برد برای تنظیم میزان صدا است. در نسخه‌های رایج، فشار دادن ولوم نیز می‌تواند برای Play/Pause استفاده شود.
چرا صدای خروجی XY-P15W در ولوم بالا دچار اعوجاج می‌شود؟
اعوجاج صدا می‌تواند به دلایلی مانند توان ناکافی منبع تغذیه، انتخاب نامناسب امپدانس بلندگو، افزایش بیش از حد حجم صدا یا گرم شدن ماژول ایجاد شود. ابتدا ولوم را کاهش دهید و سازگاری ولتاژ تغذیه و امپدانس بلندگو را بررسی کنید.
چرا بلوتوث XY-P15W پیدا نمی‌شود یا قطع و وصل می‌شود؟
ابتدا فاصله بین دستگاه پخش و ماژول را کاهش دهید و منابع احتمالی تداخل، به‌خصوص تجهیزات بی‌سیم نزدیک، را بررسی کنید. خاموش و روشن کردن بلوتوث دستگاه و ماژول نیز می‌تواند به برقراری مجدد اتصال کمک کند.
آیا می‌توان خروجی بلندگوهای XY-P15W را به یکدیگر یا GND متصل کرد؟
خیر. به دلیل ساختار خروجی BTL، هر بلندگو باید به خروجی مثبت و منفی اختصاصی همان کانال متصل شود. اتصال خروجی‌ها به GND یا اتصال دو خروجی به یکدیگر می‌تواند باعث عملکرد نادرست یا آسیب به مدار شود.
