ماژول DFPlayer Mini مدل HW247A با چیپ TD5580A | ماژول پخش MP3 با درگاه MicroSD و آمپلیفایر داخلی
ماژول DFPlayer Mini مدل HW247A با چیپ TD5580A یک ماژول پخش صوت دیجیتال کوچک، قدرتمند و اقتصادی است که امکان پخش مستقیم فایلهای صوتی از طریق کارت حافظه MicroSD را بدون نیاز به پردازش پیچیده فراهم میکند. این ماژول با بهرهگیری از چیپ TD5580A، قابلیت پخش فرمتهای رایج صوتی مانند MP3 و WAV را داشته و از طریق رابط UART (TTL Serial)، کلیدهای فشاری یا ورودیهای AD Key قابل کنترل است. ابعاد بسیار کوچک، کیفیت صدای مناسب، مصرف انرژی پایین و راهاندازی آسان باعث شده است DFPlayer Mini یکی از محبوبترین ماژولهای صوتی در پروژههای آردوینو، ESP8266، ESP32، STM32، AVR و سایر میکروکنترلرها باشد.
یکی از مهمترین ویژگیهای این ماژول، آمپلیفایر داخلی آن است که امکان اتصال مستقیم یک بلندگوی ۴ یا ۸ اهم و حداکثر 3W را بدون نیاز به آمپلیفایر خارجی فراهم میکند. علاوه بر خروجی اسپیکر، این ماژول دارای خروجی صوتی DAC نیز بوده و میتوان آن را به انواع آمپلیفایرهای حرفهای، هدفون یا سیستمهای صوتی متصل کرد. این قابلیت باعث میشود DFPlayer Mini در طیف وسیعی از پروژههای صوتی، سیستمهای هشدار، تجهیزات آموزشی، دستگاههای هوشمند و محصولات الکترونیکی قابل استفاده باشد.
برای استفاده از این ماژول تنها کافی است فایلهای صوتی را با نامگذاری استاندارد روی کارت حافظه MicroSD ذخیره کرده و کارت را داخل شیار ماژول قرار دهید. سپس با استفاده از دستورات سریال و کتابخانه مربوطه با میکروکنترلر یا کلیدهای کنترلی میتوان عملیات پخش، توقف، انتخاب فایل، تغییر پوشه، تنظیم حجم صدا، پخش فایل بعدی یا قبلی و بسیاری از قابلیتهای دیگر را کنترل کرد. این ویژگیها باعث شده است بدون نیاز به دانش تخصصی پردازش صوت، بتوان یک سیستم پخش صوت کامل را تنها با چند قطعه الکترونیکی راهاندازی کرد.
ماژول DFPlayer Mini مدل HW247A با چیپ TD5580A از جمله ماژولهایی است که به دلیل قیمت مناسب، امکانات کامل، ابعاد کوچک، کیفیت صدای مطلوب، سازگاری با اکثر میکروکنترلرها و راهاندازی آسان، هم برای کاربران مبتدی و هم برای مهندسان و طراحان حرفهای انتخابی ایدهآل محسوب میشود. اگر قصد دارید قابلیت پخش فایلهای صوتی را به پروژههای آردوینو، ESP32، STM32 یا سایر سیستمهای مبتنی بر میکروکنترلر اضافه کنید، این ماژول میتواند راهکاری مقرونبهصرفه، مطمئن و کارآمد باشد. استفاده از DFPlayer Mini HW247A در پروژههای الکترونیکی نهتنها زمان توسعه را کاهش میدهد، بلکه امکان طراحی سیستمهای صوتی حرفهای با حداقل هزینه و پیچیدگی را نیز فراهم میکند.
کاربردها
• پخش پیامهای صوتی در پروژههای آردوینو، ESP32 و STM32
• سیستمهای اعلام هشدار و آژیر صوتی
• تجهیزات هوشمند خانگی (Smart Home)
• دستگاههای نوبتدهی و فراخوان مشتری
• سیستمهای راهنمای صوتی موزهها و نمایشگاهها
• دستگاههای آموزشی و کمکآموزشی
• رباتهای سخنگو و پروژههای رباتیک
• سیستمهای حضور و غیاب و کنترل دسترسی
• اسباببازیهای الکترونیکی و عروسکهای سخنگو
• دستگاههای اطلاعرسانی و تابلوهای تبلیغاتی صوتی
• سیستمهای پخش موسیقی مستقل
• تجهیزات پزشکی و آزمایشگاهی دارای هشدار صوتی
• پروژههای اینترنت اشیا (IoT) با قابلیت پخش صدا
• پروژههای DIY و آموزشی
• انواع تجهیزات صنعتی نیازمند پیامهای صوتی
راهاندازی
1. آمادهسازی کارت حافظه
• از کارت MicroSD با ظرفیت مناسب (حداکثر تا 32 گیگابایت و فرمت FAT16 یا FAT32) استفاده کنید.
• فایلهای صوتی را با نامگذاری استاندارد مانند 001.mp3، 002.mp3 و … تا 255.mp3 و فولدر ها را 01 تا 99 روی کارت حافظه ذخیره کنید. البته از نام گذاری فقط انگلیسی هم پشتیبانی می شود.
2. اتصال تغذیه
• پایه VCC را به منبع تغذیه 3.2 تا 5 ولت DC و حداقل 200mA متصل کنید.
• پایه GND را به زمین مدار وصل نمایید. زمین ماژول و میکروکنترلر باید یکی باشد.
• از منبع تغذیه پایدار با توان مناسب و تا حد امکان با حداقل ریپل و نوسان استفاده نمایید.
3. اتصال بلندگو

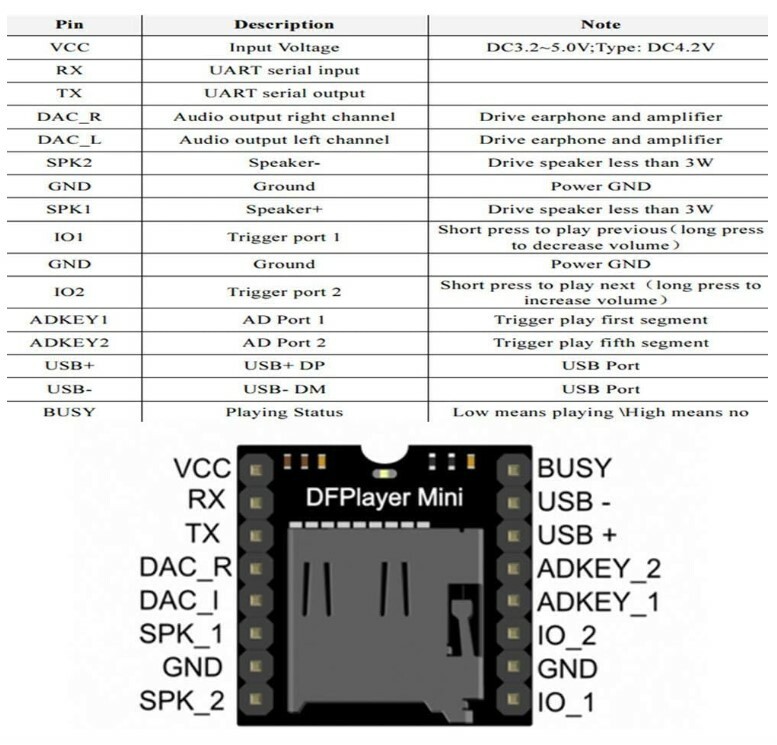

• یک بلندگوی 4Ω یا 8Ω را می توانید مستقیماً به پایههای SPK1 (پایه مثبت) و SPK2 (پایه منفی) متصل کنید.
• در صورت استفاده از آمپلیفایر خارجی، از پایههای DAC_L و DAC_R استفاده کنید.

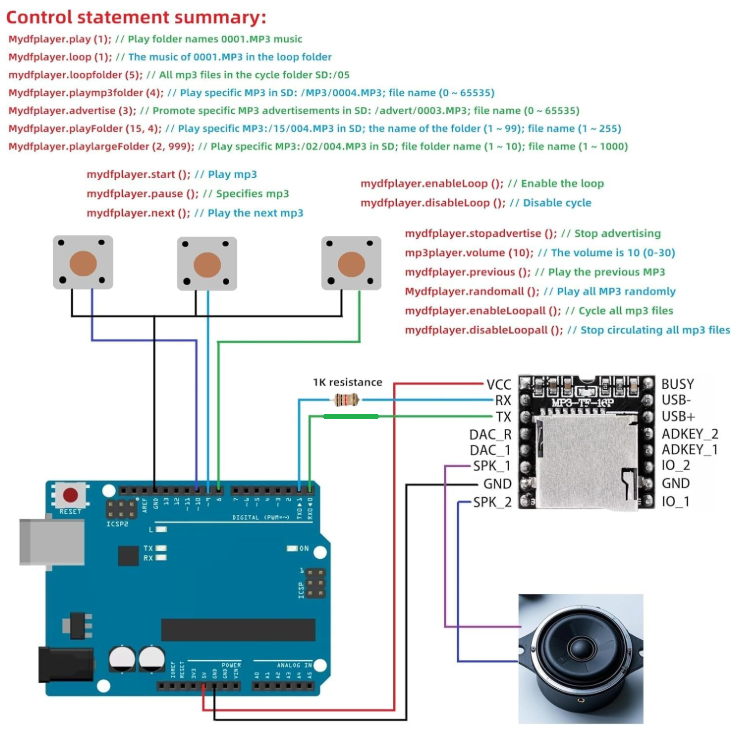

4. اتصال به میکروکنترلر
• پایه RX ماژول را به پایه TX میکروکنترلر متصل کنید. برای محافظت در برابر سطح ولتاژ منطقی 5V DC از ماژول، این پایه را با یک مقاومت 1kΩ به صورت سری به پایه TX میکروکنترلر متصل نمایید.
• پایه TX را به پایه RX میکروکنترلر وصل نمایید.
• ارتباط از طریق UART با نرخ 9600bps به صورت پیش فرض انجام میشود پس در میکروکنترلر سرعت پورت سریال (Boud Rate) را روی این مقدار تنظیم نمایید.
• در اتصال ماژول به میکروکنترلر حتما به منطق HIGH و LOW توجه کنید. منطق سریال این ماژول از نوع TTL وسطح منطقی حداکثر 3.3V DC است پس در استفاده از میکروکنترلر ها و یا مدار های فرمان با منطق بالا تر از اتصال مستقیم ماژول خودداری کرده و در صورت لزوم می توانید از مبدل سطح ولتاژ استفاده نمایید.

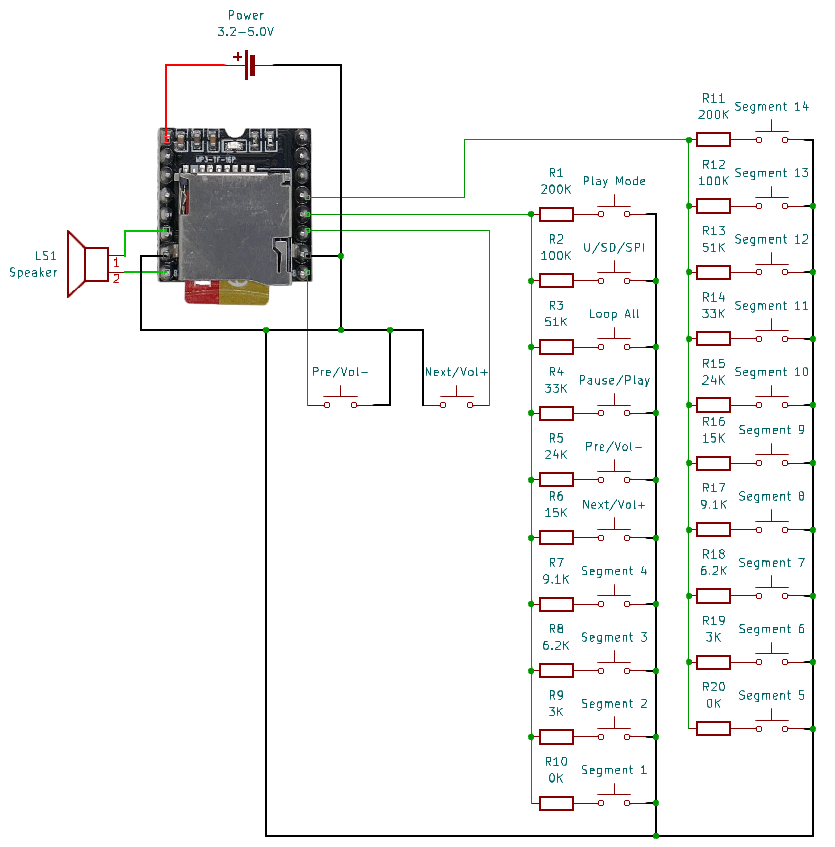

• برای استفاده از کلید های کنترلی AD حتما به فایل بخش دیتاشیت محصول مراجعه نمایید.
5. کنترل ماژول
• با استفاده از کتابخانه DFPlayer Mini متناسب با میکروکنترلر یا ارسال دستورات سریال میتوان عملیات پخش، توقف، تنظیم صدا، انتخاب فایل و سایر عملکردها را کنترل کرد. برای درک بهتر دستورات سریال به فایل بخش دیتاشیت محصول مراجعه نمایید.
• برای دانلود و نصب کتابخانه DFRobotDFPlayerMini.h برای آردوینو می توانید از طریق نرم افزار آردوینو و قسمت Library Manager استفاده نمایید و یا از طریق لینک های زیر اقدام فرمایید :
• برای نمونه کدنویسی این ماژول با آردوینو می توانید به لینک های زیر و یا به فایل بخش دیتاشیت محصول مراجعه نمایید :
نکات مهم در استفاده
• برای عملکرد پایدار، از یک منبع تغذیه 5 ولت با جریان کافی حداقل 200mA با حداقل ریپل و نوسان استفاده کنید.
• کارت حافظه را قبل از استفاده با فرمت FAT32 فرمت کنید.

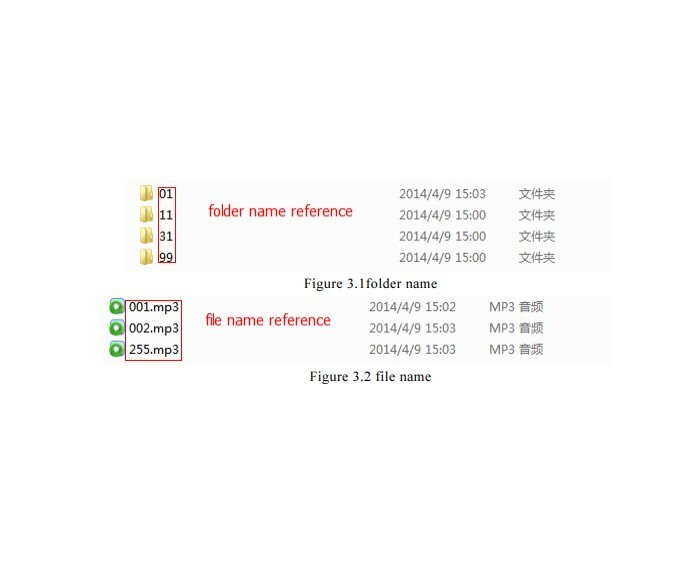

• نام فایلهای صوتی را مطابق استاندارد ماژول (مانند اسم فایل 001.mp3 تا 255.mp3 و اسم فولدر 01 تا 99 ) ذخیره کنید. البته از نام گذاری فقط انگلیسی هم پشتیبانی می شود. برای درک بهتر به تصاویر محصول و یا فایل بخش دیتاشیت محصول مراجعه نمایید.
• از کارتهای حافظه با کیفیت و برند معتبر و با فرمت قابل پشتیبای استفاده کنید تا از بروز خطا در پخش جلوگیری شود.
• پایه BUSY خروجی منطقی و نشانگر وضعیت ماژول است. سطح منطقی LOW یعنی ماژول در حال پخش است و در غیر این صورت سطح منطقی HIGH را دارد.
• در صورت اتصال مستقیم به میکروکنترلر 5 ولتی، بهتر است روی پایه RX ماژول از یک مقاومت سری ۱ کیلو اهم استفاده شود تا از آسیب احتمالی جلوگیری گردد و یا می توانید از مبدل سطح ولتاژ استفاده نمایید.
• هنگام اتصال یا جدا کردن کارت حافظه، تغذیه ماژول را قطع کنید.
• در صورت استفاده از بلندگو، از اتصال کوتاه پایههای SPK1 و SPK2 جلوگیری کنید.
• برای دستیابی به کیفیت صدای بهتر، مسیرهای تغذیه و سیمهای بلندگو را تا حد امکان کوتاه نگه دارید و از تغذیه با حداقل ریپل استفاده نمایید..
• اگر از خروجی DAC استفاده میکنید، بلندگو را مستقیماً به این پایهها متصل نکنید و از آمپلیفایر خارجی بهره ببرید. برای درک بهتر از عملکرد این پایه به فایل بخش دیتاشیت محصول مراجعه نمایید.
• نسخه HW247A با چیپ TD5580A ممکن است در برخی پروژهها با کتابخانههای قدیمی DFPlayer تفاوتهای جزئی در پاسخ به دستورات سریال داشته باشد؛ بنابراین توصیه میشود از نسخههای بهروز کتابخانههای نرمافزاری استفاده کنید.

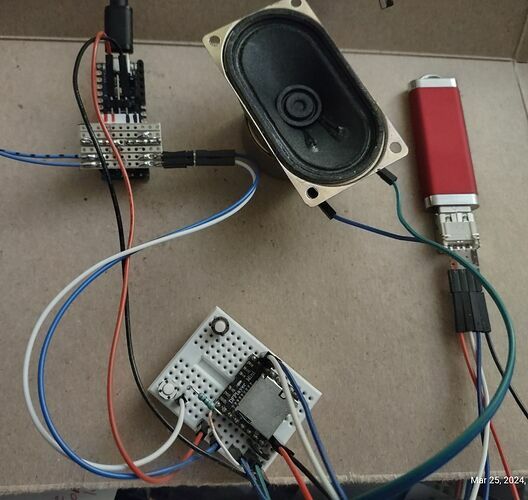

• برای استفاده از پایه های USB+,USB- و نحوه اتصال آن ها به کارت حافظه USB thumbdrive به جای کارت حافظه SD می توانید از لینک زیر استفاده نمایید :
• از وارد کردن ولتاژ بیش از 5 ولت به پایه تغذیه خودداری کنید؛ این کار ممکن است به ماژول آسیب برساند.
• برای جلوگیری از نویز صوتی، تغذیه ماژول را از منابع نویزدار مانند موتورهای DC یا رلهها تا حد امکان ایزوله کنید.
مشخصات فنی:
نام محصول: ماژول DFPlayer Mini HW247A
چیپ اصلی: TD5580A
نوع ماژول: ماژول پخش فایل صوتی MP3
ولتاژ کاری: 3.2 تا 5.0 ولت DC
جریان کاری: حدود 20 تا 200 میلیآمپر (بسته به حجم صدا و بار خروجی)
رابط ارتباطی: UART (TTL Serial) با منطق 3.3V DC
نرخ ارتباط سریال: 9600bps
فرمتهای صوتی قابل پشتیبانی: MP3، WAV، WMA
رسانه ذخیرهسازی: کارت حافظه MicroSD / TF Card
حداکثر ظرفیت کارت حافظه: 32 گیگابایت
فرمت فایل سیستم: FAT16 / FAT32
نرخ نمونهبرداری: 8KHz، 11.025KHz، 12KHz، 16KHz، 22.05KHz، 24KHz، 32KHz، 44.1KHz، 48KHz
نرخ سیگنال به نویز (SNR): 85dB
خروجی اسپیکر: دارد، SPK1 (پایه مثبت) و SPK2 (پایه منفی)
آمپلیفایر داخلی: دارد
توان خروجی آمپلیفایر: حداکثر 3 وات (در 5 ولت با بلندگوی 4 اهم)
امپدانس بلندگوی پیشنهادی: 4Ω یا 8Ω
خروجی DAC (Line Out): دارد (DAC_L و DAC_R) و استریو
رزولوشن DAC: 24-bit
قابلیت اتصال به آمپلیفایر خارجی: دارد، از طریق پایههای DAC
قابلیت تنظیم ولوم: دارد (30 سطح)
قابلیت اکولایزر (EQ): دارد (6 مود مختلف اکولایزر: Normal / Pop / Rock / Jazz / Classic / Base)
کنترل توسط میکروکنترلر: دارد
پشتیبانی از AD KEY: دارد. برای درک بهتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
پشتیبانی از پخش فایل بعدی و قبلی: دارد
قابلیت تکرار فایل (Repeat): دارد
نمایش وضعیت پایه BUSY: دارد (پایه BUSY خروجی است و سطح منطقی LOW یعنی ماژول در حال پخش است و در غیر این حالت سطح منطقی HIGH را دارد.)
تعداد پایهها: 16 پایه
فاصله پایهها (Pitch): 2.54 میلیمتر

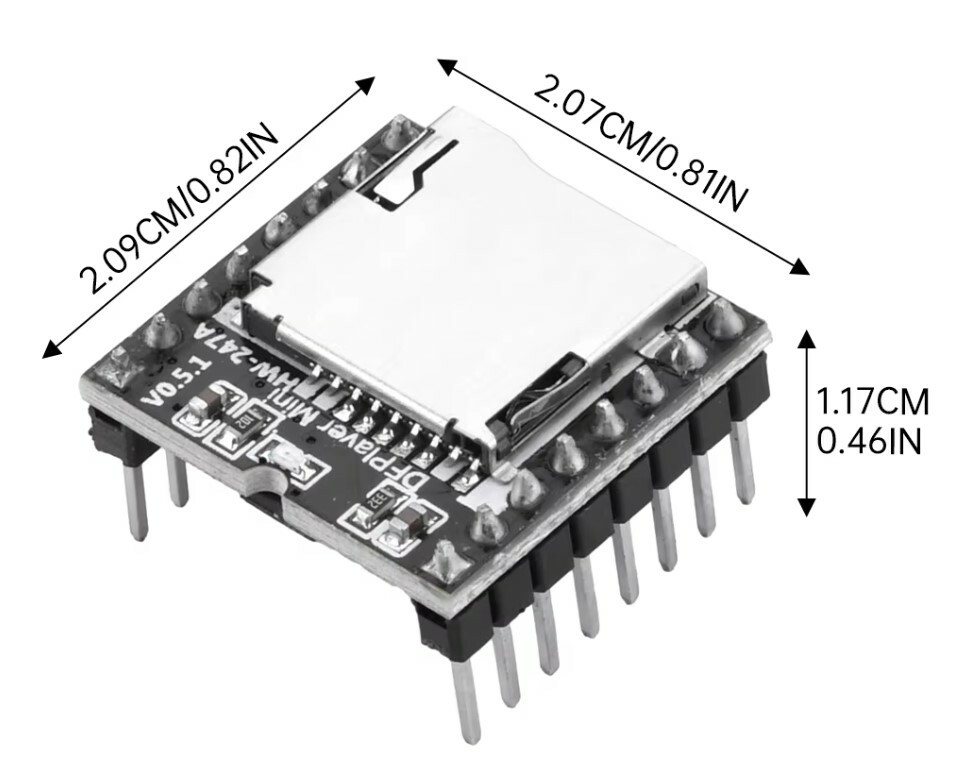

ابعاد برد: 22 × 15 × 3 میلیمتر
نوع نصب: DIP / Through Hole
دمای کاری: 20- تا 70+ درجه سانتیگراد
سازگار با: Arduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi، PLC و سایر میکروکنترلرها
کاربرد: سیستمهای صوتی، اعلام هشدار، خانه هوشمند، رباتیک، دستگاههای نوبتدهی، تجهیزات آموزشی، پروژههای DIY و تجهیزات صنعتی
سوالات متداول
ماژول DFPlayer Mini HW247A چیست؟
ماژول DFPlayer Mini HW247A یک ماژول پخش فایل صوتی است که با استفاده از کارت حافظه MicroSD قادر به پخش فایلهای MP3، WAV و WMA بوده و از طریق رابط UART یا کلیدهای فشاری کنترل میشود.
این ماژول از چه فرمتهای صوتی پشتیبانی میکند؟
این ماژول قابلیت پخش فایلهای MP3، WAV و WMA را دارد و برای اکثر پروژههای صوتی مناسب است.
حداکثر ظرفیت کارت حافظه قابل پشتیبانی چقدر است؟
ماژول DFPlayer Mini از کارت حافظه MicroSD با ظرفیت حداکثر 32 گیگابایت و فرمت FAT16 یا FAT32 پشتیبانی میکند.
آیا برای استفاده از این ماژول به آردوینو نیاز است؟
خیر، این ماژول میتواند بهصورت مستقل و تنها با استفاده از کلیدهای فشاری نیز فایلهای صوتی را پخش کند. همچنین امکان کنترل آن توسط آردوینو، ESP32، STM32 و سایر میکروکنترلرها از طریق UART وجود دارد. البته منطق سریال این ماژول از نوع TTL 3.3V DC است پس در ارتباط با میکروکنترلر هایی با غیر از این منطق حتما از مبدل سطح ولتاز استفاده نمایید تا به ماژول آسیب نرسد.
آیا این ماژول دارای آمپلیفایر داخلی است؟
بله، این ماژول دارای آمپلیفایر داخلی بوده و میتواند یک بلندگوی 4 یا 8 اهم را مستقیماً حداکثر تا 3 وات صدای خروجی راهاندازی کند.
آیا میتوان هدفون یا آمپلیفایر خارجی را به این ماژول متصل کرد؟
بله، علاوه بر خروجی اسپیکر، این ماژول دارای خروجی DAC (Line Out) است و میتوان آن را به آمپلیفایرهای خارجی یا تجهیزات صوتی متصل کرد.
ولتاژ کاری ماژول چقدر است؟
این ماژول با ولتاژ 3.2 تا 5 ولت DC کار میکند و با اکثر بردهای توسعه و میکروکنترلرها سازگار است. البته منطق سریال این ماژول از نوع TTL 3.3V DC است پس در ارتباط با میکروکنترلر هایی با غیر از این منطق حتما از مبدل سطح ولتاز استفاده نمایید تا به ماژول آسیب نرسد.
آیا این ماژول با آردوینو و ESP32 سازگار است؟
بله، DFPlayer Mini HW247A با اکثر میکروکنترلرها از جمله Arduino، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است و از طریق رابط UART بهراحتی کنترل میشود. البته منطق سریال این ماژول از نوع TTL 3.3V DC است پس در ارتباط با میکروکنترلر هایی با غیر از این منطق حتما از مبدل سطح ولتاز استفاده نمایید تا به ماژول آسیب نرسد.
آیا این ماژول از حالت اکولایزر یا EQ هم پشتیبانی می کند؟
بله. طبق اطلاعات منابع معتبر این ماژول دارای 6 حالت اکولایزر (Normal/Pop/Rock/Jazz/Classic/Base) می باشد و از طریق برنامه نویسی و یا دستورات سریال قابل فعالسازی است.
آیا این مازول امکان پخش فایل از فلش کارت هی USB را دارد؟
بله. برای استفاده از پایه های USB+,USB- و نحوه اتصال آن ها به کارت حافظه USB thumbdrive به جای کارت حافظه SD می توانید از لینک زیر استفاده نمایید :
چگونه باید فایلهای صوتی را روی کارت حافظه ذخیره کرد؟
برای عملکرد صحیح، فایلها باید با نامگذاری استاندارد مانند 001.mp3، 002.mp3 و… روی کارت حافظه با فرمت FAT16 یا FAT32 ذخیره شوند و برای فولدر ها بهتر است از 01 تا 99 استفاده شود. البته نام گذلری فقط انگلیسی هم پشتیبانی می شود.
آیا امکان تنظیم حجم صدا وجود دارد؟
بله، حجم صدای خروجی از طریق دستورات سریال قابل تنظیم بوده و ماژول تا 30 سطح تنظیم صدا پشتیبانی میکند.
تفاوت مدل HW247A با نسخههای قدیمی DFPlayer Mini چیست؟
مدل HW247A از چیپ TD5580A استفاده میکند که نسخه جدیدتری نسبت به تراشههای YX5200 و GD3200 است. این نسخه از نظر عملکرد کلی مشابه مدلهای قدیمی بوده، اما ممکن است در برخی دستورات UART و سازگاری با کتابخانههای قدیمی تفاوتهای جزئی داشته باشد.
آیا امکان پخش خودکار فایل پس از روشن شدن وجود دارد؟
بله، بسته به نحوه برنامهنویسی یا تنظیمات پروژه، میتوان ماژول را بهگونهای راهاندازی کرد که پس از روشن شدن، فایل یا پوشه مشخصی را بهصورت خودکار پخش کند.
چرا ماژول کارت حافظه را شناسایی نمیکند؟
رایجترین دلایل شامل فرمت نبودن کارت با FAT32، نامگذاری نادرست فایلها، استفاده از کارت حافظه بیکیفیت یا ظرفیت بیش از 32 گیگابایت، و اتصال نادرست پایهها است.
