ماژول شارژر باتری لیتیومی Type-C مینی مدل TP4056

ماژول شارژر باتری لیتیومی Type-C مینی مدل TP4056

ماژول شارژر باتری لیتیومی TP4056 با کانکتور Type-C یک ماژول شارژر با کیفیت و بسیار کاربردی است که برای شارژ ایمن باتری‌های لیتیوم یون و لیتیوم پلیمر تک سل (3.7 ولت) طراحی شده. استفاده از آی‌سی محبوب TP4056 در این ماژول، تضمین کننده شارژ دقیق، بهینه و محافظت شده باتری است. کانکتور Type-C استاندارد و مدرن این ماژول، به شما امکان اتصال آسان، سریع و مدرن را می‌دهد و با انواع کابل‌ها و شارژرهای جدید سازگار است. ماژول دارای دو نشانگر LED (قرمز برای در حال شارژ و سبز/آبی برای شارژ کامل) است که وضعیت باتری را به‌راحتی نمایش می‌دهد. ماژول همچنین دارای مدار محافظ (Protect) است که از باتری در برابر شارژ بیش از‌حد، دشارژ بیش از ‌حد و اضافه‌جریان محافظت می‌کند — مناسب برای باتری‌های لیتیومی بدون مدار محافظ داخلی.

کاربردها

• شارژ باتری لیتیومی 18650 — برای پاور بانک، لپ‌تاپ، ربات و Drone • شارژ باتری لیتیوم‌پلیمر 3.7 ولت — برای گجت‌های الکترونیکی کوچک • ساخت پاور بانک (Power Bank) — با اتصال باتری و پورت خروجی USB • شارژر موبایل DIY — شارژ گوشی موبایل با باتری لیتیومی • پروژه‌های الکترونیکی تک سل — برای آردوینو، ESP32، ربات‌های کوچک

راه‌اندازی (Setup)

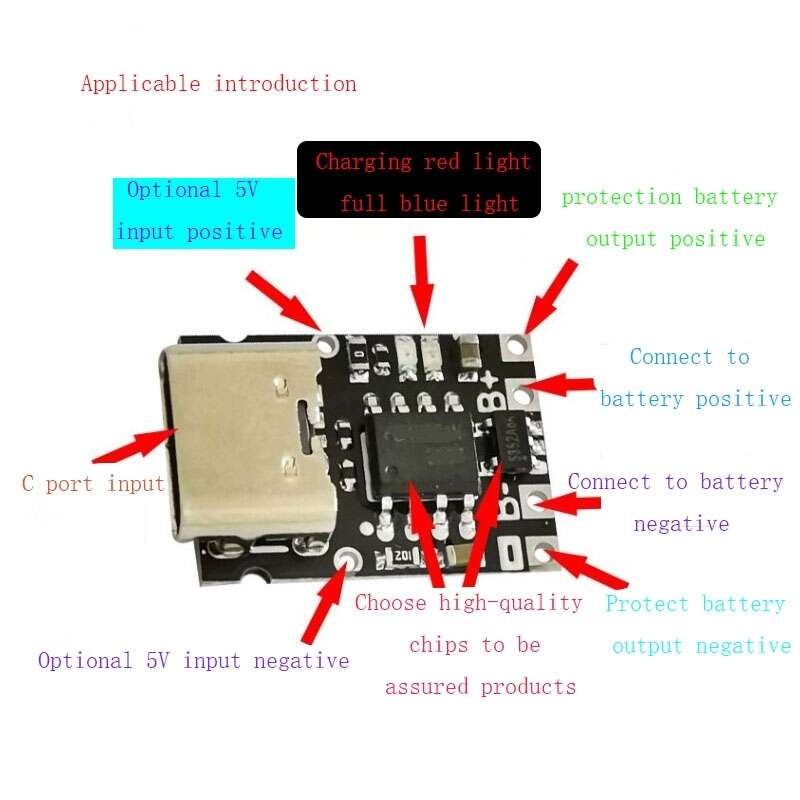

1. اتصال ورودی (شارژر): • یک کابل USB Type-C به شارژر 5 ولت وصل کنید و به پورت Type-C ماژول متصل کنید • یا ولتاژ 5 ولت DC را به پدهای IN+ و IN- ماژول وصل کنید 2. اتصال باتری: • باتری لیتیومی 3.7 ولت (مثلاً 18650) را به پدهای B+ (مثبت) و B- (منفی) وصل کنید • باتری باید تک سل (یک سلول) باشد — برای باتری 2 سل (7.4 ولت) از ماژول TP4056 استفاده نکنید 3. اتصال مصرف‌کننده (لود): • مصرف‌کننده را به پدهای OUT+ و OUT- وصل کنید • یا پورت USB خروجی را به دستگاه موبایل وصل کنید 4. تست وضعیت شارژ: • LED قرمز روشن می‌شود — باتری در حال شارژ است • وقتی باتری به 4.2 ولت رسید، LED سبز/آبی روشن می‌شود — شارژ کامل است

نکته مهم :

این ماژول در پد های OUT حداکثر تا یک آمپر جریان خروجی می دهد و جریان کشیدن بیش از این مقدار باعث آسیب دیدن ماژول می شود. در این شرایط می شود مستقیم از دو سر باتری ها خروجی گرفت.
