ماژول PWM (مدولاسیون پهنای پالس) با جریان 5 آمپر معمولاً برای کنترل سرعت موتورها، روشنایی ال ای دی (LED)، یا دیگر دستگاه‌های الکتریکی با مصرف برق بالا استفاده می‌شود.

معرفی ماژول PWM با جریان 5 آمپر

ماژول کنترل دور موتور DC با خروجی (PWM (5A یک ماژول بسیار پر کاربرد در رباتیک و صنایع مختلف می‌باشد. با استفاده از این ماژول و توان جریان دهی حداکثر 5 آمپر می‌توانید دور موتور DC را مدیریت کنید. ولتاژ کاری این ماژول بین 5 تا 28 ولت می‌باشد. این ماژول کنترلر دارای 90 وات توان است که در حالت آماده به کار حدود 7 میکرو آمپر جریان مصرف می‌کند.

این کنترلر با یک مدار با کیفیت بالا می باشد که طول عمر خوبی دارد. با یک فیوز مجهز شده است تا از سوختن کنترل کننده سرعت به دلیل جریان کشی بیش از حد جلوگیری کند. کنترل سرعت یک موتور DC را با این کنترلر می‌توان به صورت بازده بالا، گشتاور بالا و تولید حرارت کم کنترل کرد. با حفاظت از قطبیت معکوس، حفاظت از جریان بالا. تنظیم دور چرخش پتانسیومتر، وظیفه خروجی گافنر و سرعت موتور را تغییر می‌دهد.

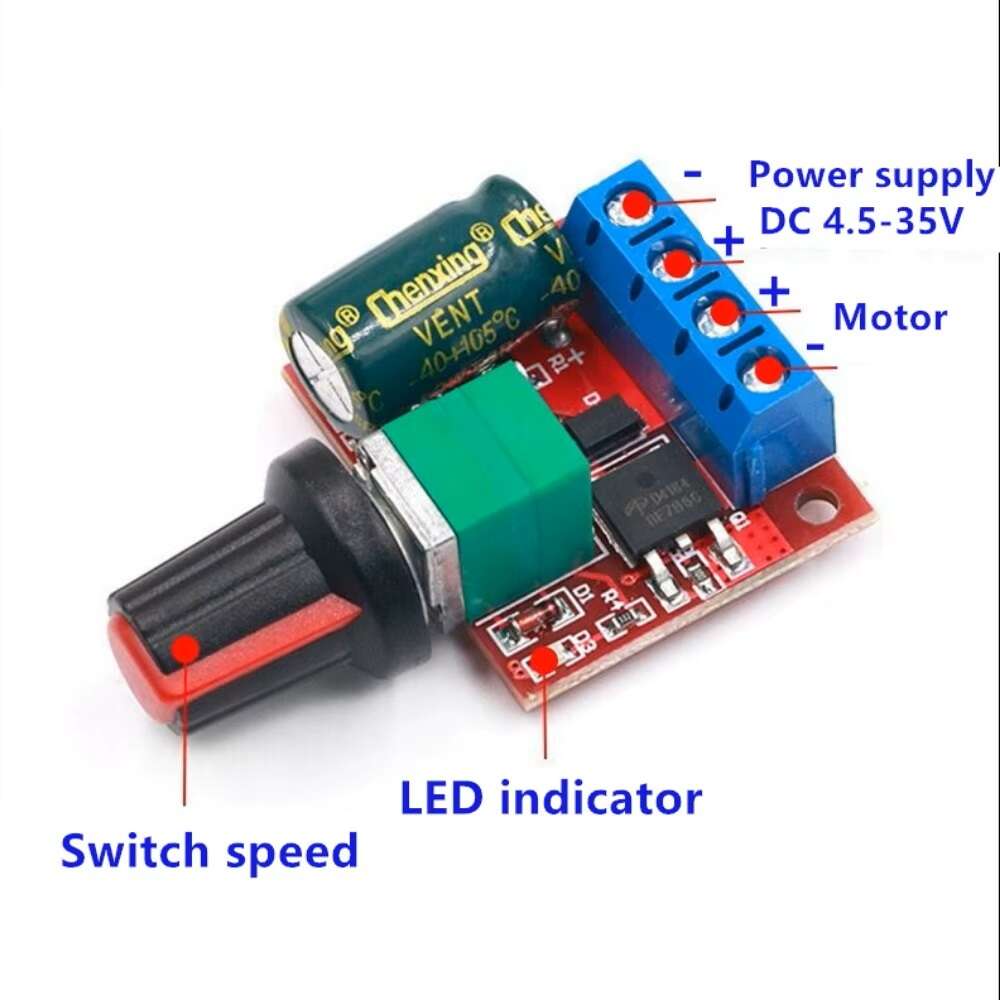

توجه!: ورودی کنترلر موتور DC برق مستقیم است و به طور مستقیم به برق متناوب (به عنوان مثال: برق خانگی 220 ولت AC) متصل نمی‌شود، در غیر این صورت ممکن است بسوزد! ! ! سرراست مثبت و منفی منبع تغذیه برق مستقیم را معکوس نکنید، در غیر این صورت ممکن است کنترل کننده آسیب ببیند. موتور می‌تواند مثبت یا منفی باشد. هنگامی که جهت حرکت با انتظار مطابقت ندارد، با تنظیم ترتیب خط می‌توان جهت را تغییر داد. تنظیم دور چرخش پتانسیومتر، وظیفه خروجی گافنر و سرعت موتور را تغییر می‌دهد.

کاربرد های ماژول PWM با جریان 5 آمپر

• کنترل سرعت موتورها: ماژول PWM برای کنترل سرعت موتورها استفاده می‌شود. با تغییر پهنای پالس PWM، می‌توانید سرعت موتور را تنظیم کنید. این کاربرد بسیار معمول در رباتیک، ماشین‌کاری CNC و سایر سیستم‌های مکانیکی است.

• کنترل روشنایی LED: در سیستم‌های روشنایی با LED، ماژول PWM برای تنظیم روشنایی به کار می‌رود. این کاربرد در لوازم روشنایی خانگی، تجهیزات نمایشگر LED، یا حتی در پروژه‌های هنری و تزئینات مورد استفاده قرار می‌گیرد.

• کنترل دوران سروموتورها: در رباتیک و پروژه‌های مکاترونیک، ماژول PWM برای کنترل دقیق حرکت سروموتورها (سروموتورهای Servo) مورد استفاده قرار می‌گیرد.

• کنترل گیت‌های MOSFET: این ماژول برای کنترل گیت‌های MOSFET در مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این گیت‌ها برای کنترل توان ولتاژ بالا و جریان بالا به کار می‌روند.

• تنظیم ولتاژ خروجی: ماژول PWM به عنوان یک وسیله برای تنظیم ولتاژ خروجی در دستگاه‌ها و مدارهای الکتریکی استفاده می‌شود.
