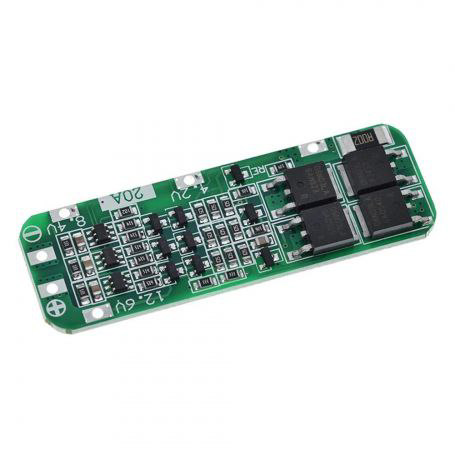

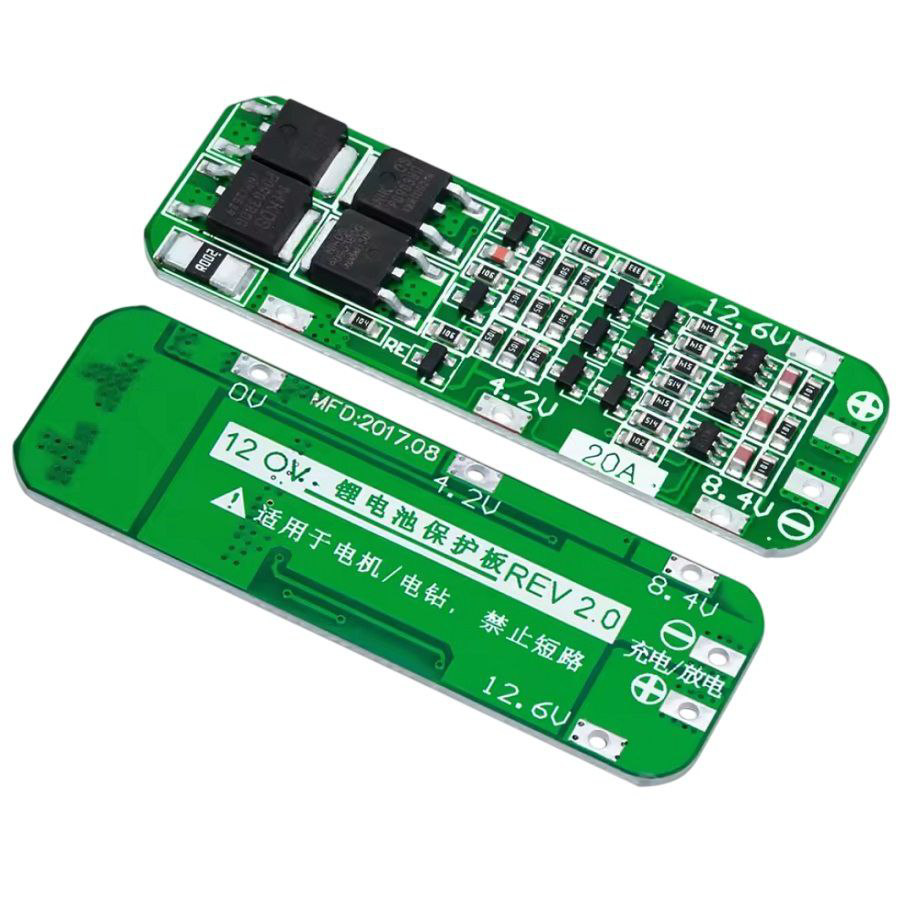

شارژر باتری 3 سل (برد سبز) 20 آمپر یک ماژول BMS حرفه‌ای برای شارژ و محافظت از باتری لیتیوم‌یون سه سل است که با ولتاژ 12.6 ولت و جریان 20 آمپر طراحی شده و از قابلیت بالانس سلول‌ها، حفاظت اضافه‌شارژ، اضافه‌دشارژ و اتصال کوتاه برخوردار است. این برد برای ساخت پک باتری 18650، پروژه‌های رباتیک، ابزارهای شارژی، چراغ اضطراری و سیستم‌های ذخیره انرژی کوچک گزینه‌ای ایده‌آل به شمار می‌رود.
این برد در واقع یک ماژول مدیریت باتری سه سلولی است که بین باتری و مصرف‌کننده قرار می‌گیرد و وظیفه کنترل وضعیت شارژ و دشارژ را بر عهده دارد. در پک‌های 3 سل، هر سلول لیتیومی ولتاژ نامی 3.7 ولت دارد و زمانی که سه سلول به‌صورت سری قرار می‌گیرند، ولتاژ نامی مجموعه به حدود 11.1 ولت می‌رسد. در زمان شارژ کامل نیز ولتاژ نهایی پک به 12.6 ولت می‌رسد.
برد سبز 20 آمپر برای کار در جریان‌های نسبتاً بالا طراحی شده و در صورتی که خنک‌کاری مناسب و سیم‌کشی استاندارد رعایت شود، می‌تواند در پروژه‌های پرمصرف نیز عملکرد قابل‌اعتمادی ارائه دهد. این ویژگی باعث شده که این مدل در میان سازندگان پک باتری و طراحان پروژه‌های DIY بسیار پرکاربرد باشد.
• ساخت پک باتری 3 سل برای دستگاه‌های پرتابل.
• استفاده در چراغ‌های اضطراری و سیستم‌های روشنایی قابل شارژ.
• به‌کارگیری در ربات‌های متحرک و پروژه‌های هوشمند.
• ساخت پاوربانک‌های سفارشی و منبع تغذیه قابل حمل.
• استفاده در تجهیزات الکترونیکی شارژی.
• مناسب برای ابزارهای DIY و پروژه‌های دانشجویی.
• کاربرد در سیستم‌های ذخیره انرژی کوچک.
برای استفاده صحیح از این ماژول، لازم است باتری‌ها به‌صورت سری و مطابق ترتیب سلول‌ها به برد متصل شوند. در پک‌های 3 سل، ابتدا سه باتری لیتیومی با ولتاژ 3.7 ولت را به صورت سری قرار می‌دهند تا ولتاژ نهایی مجموعه به 11.1 ولت برسد. سپس سیم‌های مربوط به نقاط میانی و انتهایی پک به ترمینال‌های برد وصل می‌شوند.
مراحل کلی راه‌اندازی:
1. بررسی سلامت و هم‌ولتاژ بودن سلول‌ها.
2. اتصال سلول‌ها به صورت سری.

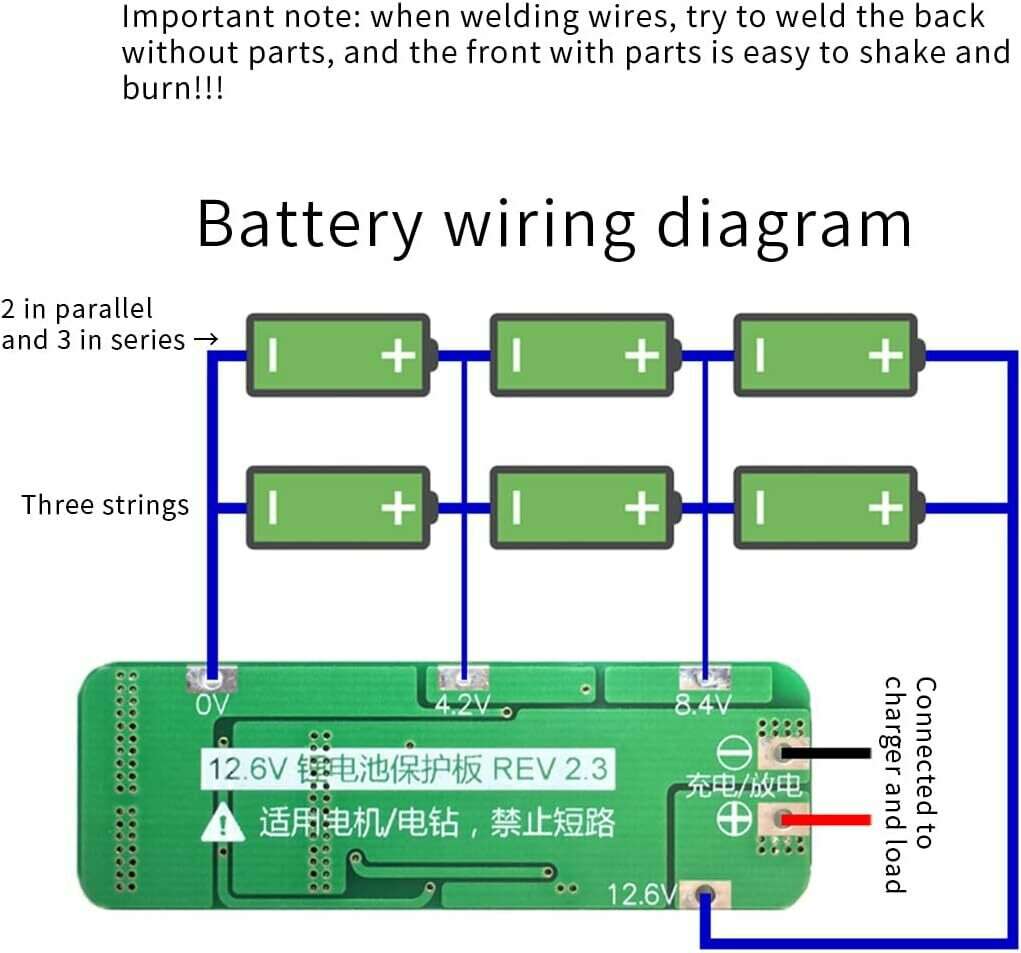

3. اتصال سیم‌های B+(12.6V),B-(0V)به ابتدا و انتهای پک 3 سلولی و B1(4.2V),B2(8.4V) بین باتری های پک طبق ترتیب صحیح. مطابق تصویر:
4. اتصال خروجی برد به مصرف‌کننده یا شارژر مناسب.(پد +و- با دایره هم ورودی و هم خروجی می باشد.)
5. استفاده از منبع شارژ 12.6 ولت استاندارد.
6. بررسی دمای برد در زمان کار با جریان بالا.
رعایت ترتیب اتصال بسیار مهم است، زیرا اتصال اشتباه می‌تواند به برد و باتری آسیب جدی وارد کند.
• این برد فقط برای باتری 3 سل مناسب است.
• برای پک‌های 2 سل یا 4 سل نباید از این مدل استفاده شود. برای این کار می توانید به لینک زیر مراجعه کنید:
• ولتاژ شارژ نباید از 12.6 ولت بیشتر شود.
• در جریان‌های بالا، استفاده از سیم ضخیم و اتصالات باکیفیت و خنک کننده ضروری است.
• تهویه مناسب برای جلوگیری از داغ شدن برد اهمیت زیادی دارد.
• برای افزایش طول عمر باتری، از سلولهای هممدل و همظرفیت و سالم استفاده کنید.
| نوع ماژول | BMS شارژ و دشارژ باتری |
|---|---|
| تعداد سلول | 3 سل (3S) |
| نوع باتری | لیتیوم‌یون / لیتیوم‌پلیمر |
| ولتاژ نامی هر سلول | 3.7 ولت |
| ولتاژ نامی پک | 11.1 ولت |
| ولتاژ شارژ کامل | 12.6 ولت |
| ولتاژ کاری | 12.6-13 ولت |
| جریان کاری | حداکثر 20 آمپر |
| جریان بی باری | 60 uA |
| محدوده دمای کاری | 40+50℃ |
| ابعاد | 59x20x4mm |
| قابلیت بالانس | دارد |
| حفاظت اضافه شارژ | دارد |
| حفاظت اضافه دشارژ | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه جریان | دارد |
| کاربرد | پک باتری، ابزار شارژی، رباتیک، پروژه‌های پرتابل |
| رنگ برد | سبز |
آیا این برد برای باتری 18650 مناسب است؟
بله، برای پک‌های 3 سل 18650 یعنی زمانی که 3 تا باتری باه سری باشند ، کاملاً مناسب است.
آیا می‌توان هم شارژ و هم دشارژ را با همین برد انجام داد؟
بله، این مدل BMS برای حفاظت شارژ و دشارژ پک طراحی شده است.
آیا بالانسر دارد؟
بله، در منابع مشخصات فنی برای این مدل وجود بالانس سل‌ها ذکر شده است.
جریان 20 آمپر یعنی چه؟
یعنی برد برای کار در محدوده‌ای تا 20 آمپر معرفی شده، (حداکثر 20 آمپر) اما در عمل باید دما، کیفیت باتری و شرایط نصب و جریان مصرفی بار و جریان لازم برای شارژ را هم در نظر گرفت.
