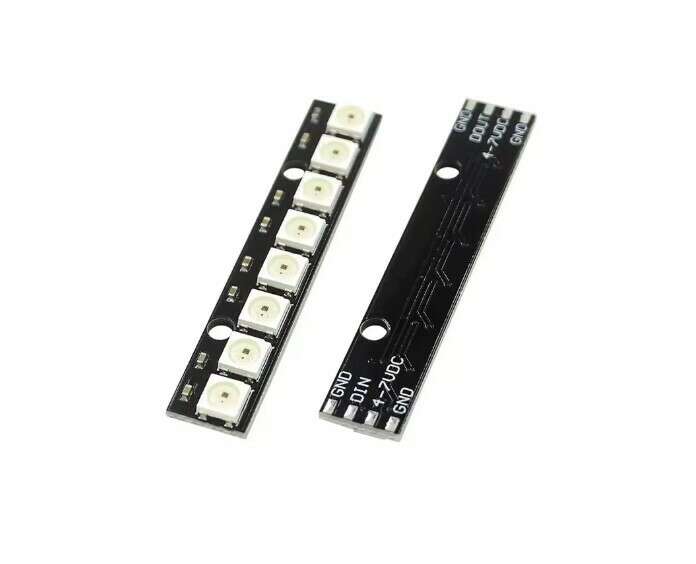

ماژول LED RGB خطی 8 تایی WS2812

ماژول LED RGB خطی 8 تایی WS2812 یک ماژول نوری هوشمند، جذاب و بسیار کاربردی است که برای ساخت افکت‌های رنگی، نورپردازی تزئینی و پروژه‌های خلاقانه الکترونیکی استفاده می‌شود. این ماژول با داشتن 8 LED آدرس‌پذیر RGB، امکان کنترل جداگانه هر چراغ را فراهم می‌کند و همین ویژگی آن را به یکی از محبوب‌ترین انتخاب‌ها برای پروژه‌های آردوینو، دکوراتیو و نورپردازی مدرن تبدیل کرده است.

اگر به دنبال یک ماژول LED حرفه‌ای با قابلیت اجرای رنگ‌های متنوع و افکت‌های چشم‌نواز هستید، ماژول LED RGB خطی 8 تایی WS2812 گزینه‌ای بسیار مناسب برای شماست.این ماژول از LEDهای هوشمند RGB تشکیل شده که هرکدام به‌صورت مستقل قابل کنترل هستند و می‌توان برای آن‌ها رنگ، شدت نور و افکت‌های نوری متفاوت تعریف کرد.

به همین دلیل، از این محصول در پروژه‌هایی مانند تابلوهای نوری، ماکت‌سازی، نورپردازی تزئینی، رباتیک، کاردستی‌های الکترونیکی و پروژه‌های خلاقانه استفاده می‌شود.

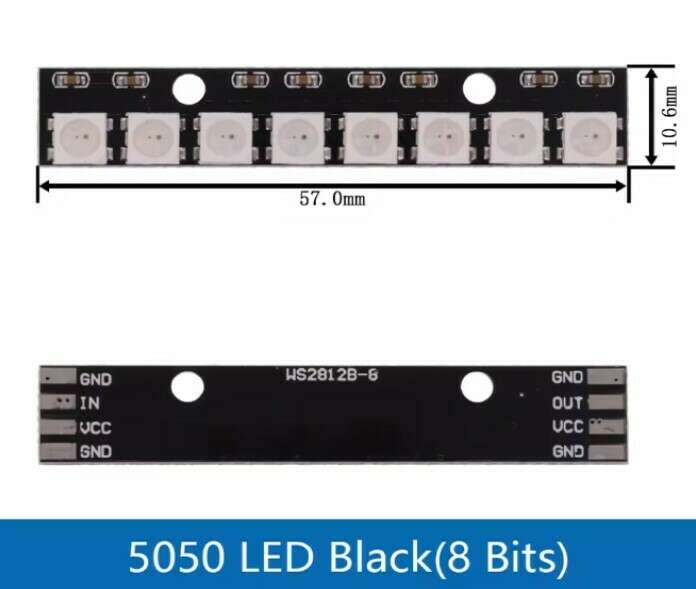

طراحی خطی و ابعاد جمع‌وجور آن نیز باعث شده نصب و استفاده از آن در فضاهای محدود بسیار ساده باشد. از طرف دیگر، این ماژول فقط به یک خط داده برای کنترل نیاز دارد، بنابراین راه‌اندازی آن نسبت به ماژول‌های RGB معمولی ساده‌تر است. LED های آدرس پذیر، نسل جدیدی از LEDها هستند که علاوه بر LED RGB شامل یک آی سی کنترلی نیز می باشند. این آی سی کنترلی که معمولا WS2812 می باشد ، با اختصاص یک آدرس به هر LED و فراهم سازی ارتباط تک سیمه (One wire) به شما اجازه می دهد با استفاده از تنها یک پایه دیجیتال به تعداد زیادی LED بصورت جداگانه دسترسی داشته باشید، البته این نوع LED ها برخلاف LED های ساده تنها با اعمال ولتاژ روشن نمی شوند و برای روشن شدن نیاز به یک میکروکنترلر دارند.

اگر می‌خواهید جلوه‌ای مدرن، جذاب و قابل برنامه‌ریزی به پروژه خود اضافه کنید، این ماژول انتخابی بسیار مناسب خواهد بود.

ماژول LED RGB خطی WS2812 در پروژه‌های متنوعی کاربرد دارد.

• از نورپردازی دکوراتیو گرفته

• ساخت تابلوهای LED،

• نمایشگرهای نوری،

• ماکت‌های معماری

• پروژه‌های آموزشی و DIY

• جلوه‌های بصری متحرک و رنگی

• در طراحی‌های مبتنی بر آردوینو ویا سایر میکروکنترلرها نیز می‌توان از این ماژول برای نمایش وضعیت، ساخت افکت‌های رنگی و زیباسازی پروژه استفاده کرد.

1. در مدل WS2812، تغذیه ال‌ای‌دی و تغذیه مدار کنترلی، جدا از هم است اما در این ماژول این دو پایه، یکی شده است بنابراین هر LED دارای چهار پایه است.

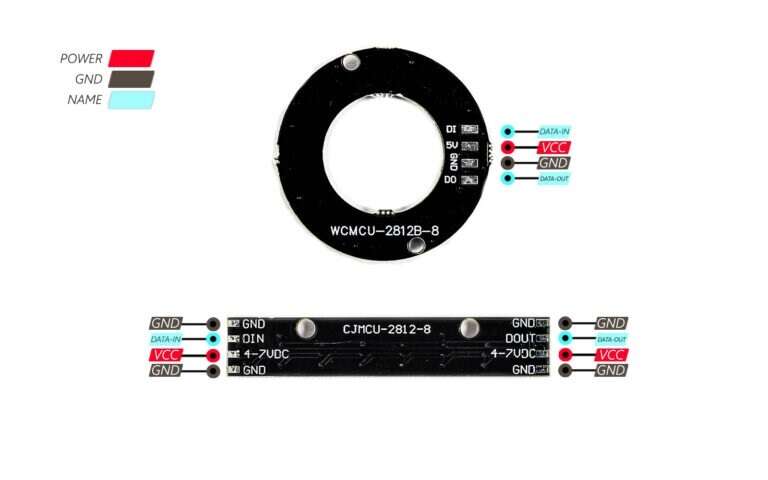

این پایه‌ها در مدل 4 پین عبارتند از :

• VCC/VDC : پایه مثبت تغذیه ماژول؛ توصیه شده 5 ولت (4 تا 7 ولت نیز مناسب است)

• GND : زمین

• (DIN/IN/DI) Data In: پایه ورودی دیتا (یا از میکروکنترلر یا از طبقات قبلی)

• (DO/DOUT/OUT) Data Out: پایه خروجی دیتا (برای اتصال به طبقات بعدی)

2. جریان مصرفی هر ال‌ای‌دی، حداکثر 60 میلی‌آمپر است. تعداد ال‌ای‌دی‌ها ضرب در این عدد، مساوی است با جریان مورد نیاز برای ال‌ای‌دی‌ها. به عنوان مثال در این ماژول برای راه‌اندازی 8 عدد از این ال‌ای‌دی­ ها، حداقل جریان منبع تغذیه باید (8*60mA=480mA) باشد.

3. یک مقاومت 300 تا 500 اهمی باید به ابتدای خط دیتا افزوده شود تا جریان¬ کشی ناخواسته‌ای اتفاق نیفتد. همین یک مقاومت هم برای کل ماژول‌ها کافیست.

4. خط دیتا ورودی (DIN/IN/DI) را به پایه دیجیتال آردوینو متصل کنید. می‌توانید از هر پین دیجیتال دلخواه استفاده کنید. فقط توجه داشته باشید که این پین در کد برنامه هم باید مشخص شود.

5. کتابخانه مورد نیاز برای کار با آردوینو این ماژول Adafruit_NeoPixel است. این کتابخانه را دانلود و در محیط برنامه نویسی آردوینو اضافه کنید در نهایت با استفاده از دستورات داخل کتابخانه می توانید ماژول را راه اندازی کنید.

6. برای سایر میکروکنتلرها هم همین روند وجود دارد.

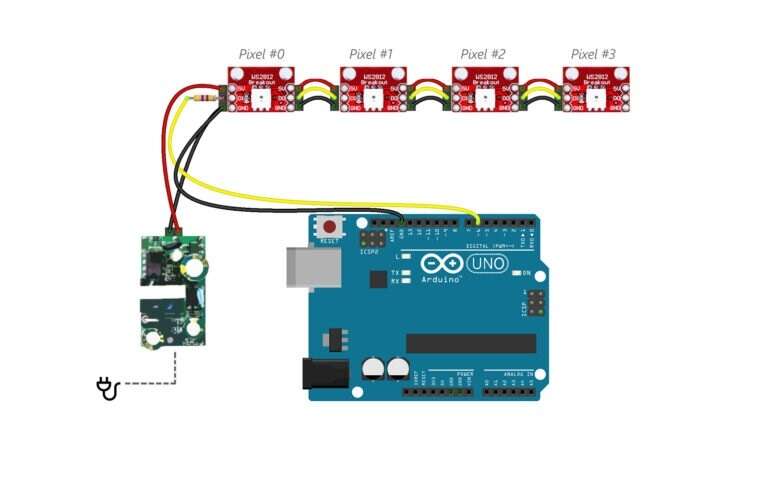

7. اگر از چند تا ماژول پشت سر هم استفاده می کنید بعد از تهیه ونصب تغذیه مناسب طبق توضیحات فوق، می توانید پایه دیتا خروجی(DO/DOUT/OUT) ماژول قبلی را به پایه دیتا ورودی مازول بعدی (DIN/IN/DI) متصل کنید.

• از منبع تغذیه 5 ولت پایدار با ریپل کم و جریان دهی مناسب استفاده کنید.

• در شدت روشنایی بالا، مصرف جریان را در نظر بگیرید.

• برای عملکرد بهتر، سیم‌کشی داده را کوتاه و تمیز انجام دهید و قبل از نصب تغذیه اتصالات را با مولتی متر چک کنید.

• حتما زمین تغذیه DC و ماژول و میکروکنترلر را برای استفاده ایمن یکی کنید.

• هنگام استفاده در پروژه‌های طولانی‌تر، جریان کل مصرفی را محاسبه کنید.
