ویدئوی معرفی ماژول LED چراغ راهنمایی و رانندگی
ماژول LED چراغ راهنمایی و رانندگی سه رنگ مناسب آردوینو و پروژههای آموزشی
ماژول LED چراغ راهنمایی و رانندگی (Traffic Light LED Module) یکی از پرکاربردترین ماژولهای آموزشی و آزمایشگاهی در حوزه الکترونیک، رباتیک و برنامهنویسی میکروکنترلرها است که با شبیهسازی عملکرد چراغهای راهنمایی واقعی، امکان پیادهسازی انواع پروژههای کنترلی و آموزشی را به سادهترین شکل ممکن فراهم میکند. این ماژول از سه LED مجزا با رنگهای قرمز، زرد و سبز تشکیل شده که بهصورت عمودی روی یک برد PCB نصب شدهاند و هر LED بهصورت مستقل از طریق پایههای ورودی قابل کنترل است. طراحی ساده، ابعاد کوچک و مصرف انرژی پایین باعث شده است این ماژول یکی از محبوبترین تجهیزات آموزشی برای یادگیری مباحث برنامهنویسی، کنترل خروجیهای دیجیتال و طراحی سیستمهای هوشمند باشد.
ماژول چراغ راهنمایی LED به گونهای طراحی شده است که بدون نیاز به طراحی مدارهای پیچیده، تنها با چند سیم و اتصال به بردهای توسعه مانند Arduino Uno، Arduino Mega، Nano، ESP8266، ESP32، STM32، Raspberry Pi، AVR، PIC و سایر میکروکنترلرها قابل استفاده باشد. وجود مقاومتهای محدودکننده جریان روی برد، فرآیند راهاندازی را بسیار ساده کرده و از LEDها در برابر جریان بیش از حد محافظت میکند. به همین دلیل این ماژول انتخابی مناسب برای دانشجویان، هنرجویان، مدارس، دانشگاهها و علاقهمندان به یادگیری الکترونیک و برنامهنویسی محسوب میشود.
یکی از مهمترین مزایای ماژول LED چراغ راهنمایی و رانندگی، سازگاری گسترده آن با ولتاژهای کاری رایج در بردهای توسعه است. این ماژول با منطق 3.3 ولت و 5 ولت سازگار بوده و بهراحتی در کنار بردهای ESP8266، ESP32 و خانواده آردوینو قابل استفاده است. همچنین مصرف جریان بسیار پایین LEDها باعث میشود بتوان آنها را مستقیماً از پایههای GPIO میکروکنترلر راهاندازی کرد، بدون آنکه نیاز به مدار درایور یا منبع تغذیه جداگانه باشد.
اگر به دنبال یک ماژول ساده، کاربردی و کمهزینه برای آموزش برنامهنویسی میکروکنترلرها، یادگیری کنترل خروجیهای دیجیتال یا طراحی پروژههای شبیهسازی چراغ راهنمایی هستید، ماژول LED چراغ راهنمایی و رانندگی سه رنگ انتخابی ایدهآل خواهد بود.
کاربردها
• شبیهسازی چراغهای راهنمایی و رانندگی
• آموزش برنامهنویسی آردوینو و میکروکنترلرها
• یادگیری کنترل خروجیهای دیجیتال (GPIO)
• پروژههای آموزشی الکترونیک و رباتیک
• ساخت سیستمهای کنترل ترافیک و چهارراه هوشمند
• نمایش وضعیت عملکرد دستگاهها (Status Indicator)
• نمایش وضعیت روشن، آمادهبهکار و خطا در تجهیزات الکترونیکی
• استفاده بهعنوان چراغ هشدار یا اعلام وضعیت در پروژههای صنعتی
• پروژههای اینترنت اشیا (IoT) برای نمایش وضعیت اتصال یا عملکرد سیستم
• آموزش مفاهیم تایمر، تأخیر زمانی (Delay)، وقفهها و ماشین حالت (State Machine)
• پروژههای دانشآموزی، دانشگاهی و آزمایشگاهی
• نمونهسازی سریع (Prototype) سیستمهای کنترلی
راهاندازی (Setup)

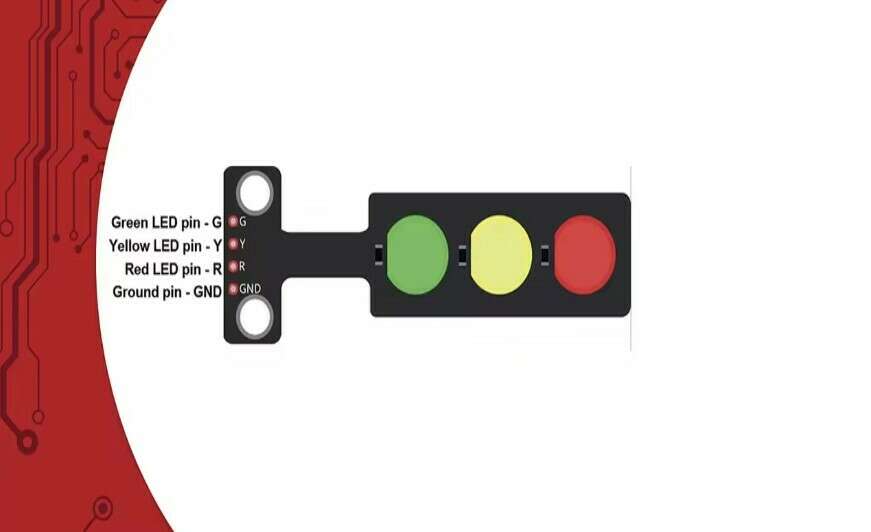

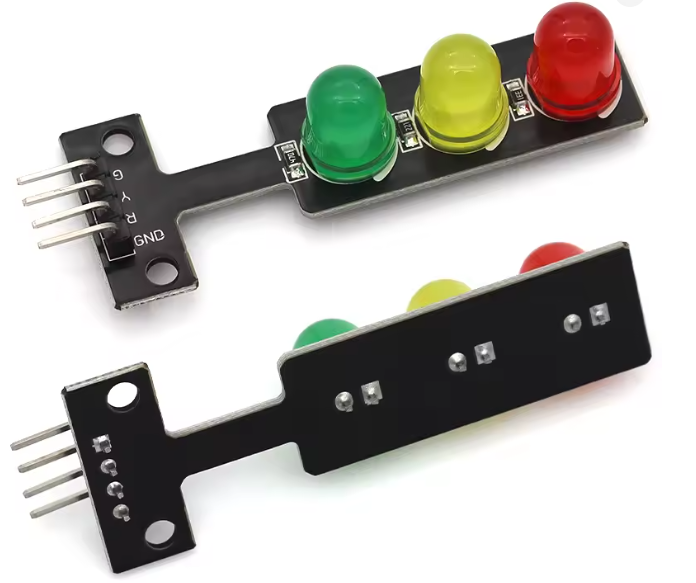

اتصال پایهها
• پایه GND را به زمین (GND) برد توسعه متصل کنید. دقت داشته باشید که LED ها کاتد مشترک هستند و با تحریک سطح High فعال می شوند.
• پایه R را به یکی از پایههای دیجیتال میکروکنترلر متصل کنید.
• پایه Y را به یک پایه دیجیتال دیگر متصل کنید.
• پایه G را نیز به یک پایه دیجیتال دیگر متصل نمایید.

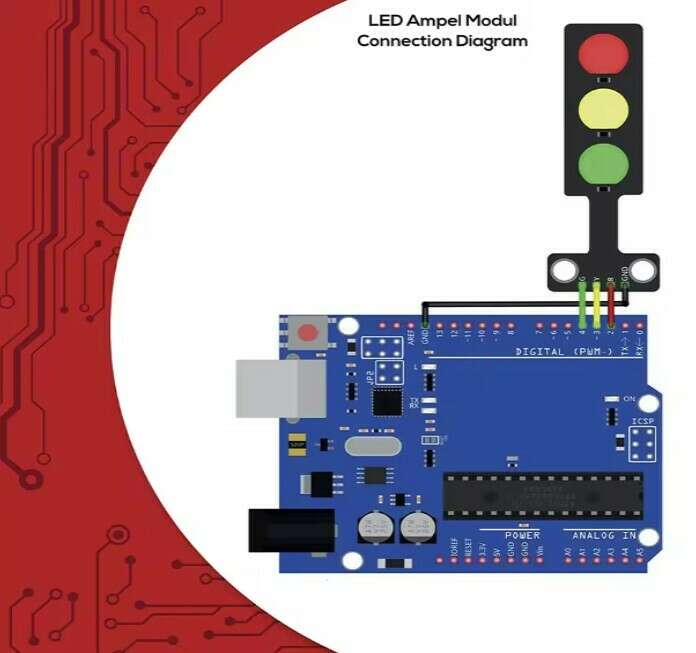

نمونه اتصال به Arduino Uno:
پایه ماژول پایه آردوینو
GND GND
R D8
Y D9
G D10
پس از اتصال، با تغییر وضعیت پایههای دیجیتال در برنامه، میتوان هر LED را بهصورت مستقل روشن یا خاموش کرد.
برای نمونه برنامه میتوانید به لینک زیر مراجعه کنید:
نکات مهم در استفاده
• این ماژول دارای مقاومت محدودکننده جریان روی برد است؛ بنابراین اگر جریان عبوری بیش از حد مجاز پایه های میکروکنترلر بود از مقاومت خارجی هم استفاده کنید.
• ولتاژ تغذیه باید مطابق مشخصات ماژول باشد و معمولاً با بردهای 3.3 ولت و 5 ولت سازگار است.
• از اعمال ولتاژ بالاتر از مقدار مجاز و اتصال معکوس ولتاژ به پایههای ماژول خودداری کنید.
• در صورت استفاده با بردهای ESP8266 و ESP32، پایههای GPIO فقط با منطق 3.3 ولت کار میکنند.
• هر LED باید از طریق یک پایه دیجیتال مجزا کنترل شود؛ از اتصال مستقیم چند پایه خروجی به یکدیگر خودداری کنید.
• برای جلوگیری از نویز و قطع شدن اتصالات، از سیمهای باکیفیت و اتصالات محکم استفاده کنید.
• اگر از این ماژول در پروژههای دائمی استفاده میکنید، از منبع تغذیه پایدار و بدون نوسان بهره ببرید.
• برای ایجاد افکتهای نوری و شبیهسازی واقعی چراغ راهنمایی، بهتر است از تایمرها یا توابع غیرمسدودکننده مانند millis() در آردوینو به جای delay() استفاده شود.
• این ماژول برای نمایش وضعیت (Status Indicator) طراحی شده و برای کاربردهای روشنایی یا نورپردازی با شدت نور بالا مناسب نیست.
مشخصات فنی:
نام محصول: ماژول LED چراغ راهنمایی و رانندگی (Traffic Light LED Module)
نوع ماژول: ماژول نمایشگر LED سه رنگ
تعداد LED: 3 عدد
رنگ LEDها: قرمز (Red)، زرد (Yellow)، سبز (Green)
قطر LEDها: 5 میلیمتر
نوع LED: DIP
ولتاژ کاری: 3.3 تا 5 ولت DC
ولتاژ منطقی: سازگار با 3.3V و 5V TTL
تعداد پایهها: 4 پین
پایهها: GND، R، Y، G
کنترل LEDها: مستقل برای هر LED
مقاومت محدودکننده جریان: دارد (روی برد) اما در صورت لزوم می توانید اضافه کنید.
فاصله پایهها: 2.54 میلیمتر
روش نصب: نصب روی بردبورد یا اتصال با سیم جامپر
سازگار با: Arduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi و سایر میکروکنترلرها
دمای کاری: حدود 20- تا 70+ درجه سانتیگراد

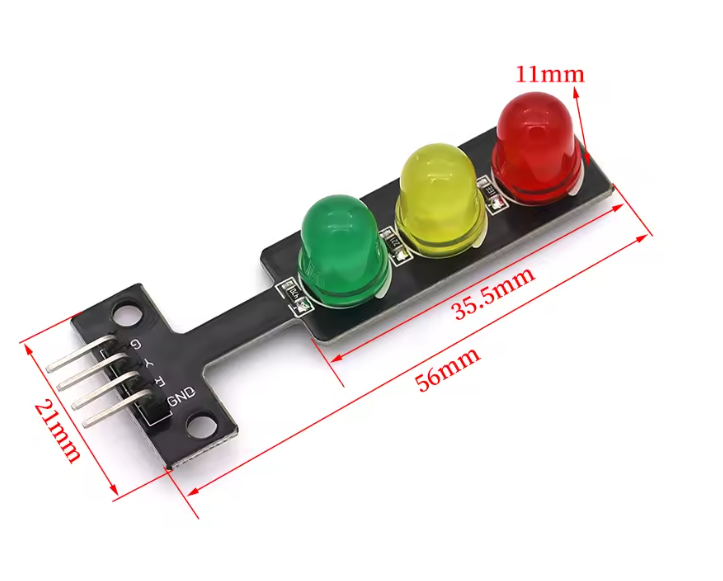

ابعاد تقریبی برد: 56 × 21 × 11 میلیمتر
کاربرد: آموزش الکترونیک، پروژههای آردوینو، رباتیک، شبیهسازی چراغ راهنمایی، نمایش وضعیت و پروژههای اینترنت اشیا
پرسش و پاسخ
ماژول LED چراغ راهنمایی و رانندگی چیست؟
این ماژول یک برد آموزشی مجهز به سه LED قرمز، زرد و سبز است که برای شبیهسازی چراغ راهنمایی، آموزش برنامهنویسی و پروژههای الکترونیکی استفاده میشود.
آیا این ماژول با آردوینو سازگار است؟
بله، این ماژول بهطور کامل با Arduino Uno، Nano، Mega، Pro Mini و سایر بردهای آردوینو سازگار است.
آیا میتوان از این ماژول با ESP8266 و ESP32 استفاده کرد؟
بله، این ماژول با بردهای ESP8266، NodeMCU، Wemos D1 Mini، ESP32 و سایر میکروکنترلرهای 3.3 ولتی و 5 ولتی قابل استفاده است.
آیا برای استفاده از این ماژول به مقاومت خارجی نیاز است؟
خیر. این ماژول دارای مقاومتهای محدودکننده جریان روی برد است و در شرایط عادی نیازی به افزودن مقاومت خارجی ندارد اما اگر لازم بود برای محدود کردن جریان می توانید استفاده کنید.
ولتاژ کاری ماژول چقدر است؟
این ماژول معمولاً با ولتاژ 3.3 تا 5 ولت DC کار میکند و با اکثر بردهای توسعه رایج سازگار است.
هر LED به چه صورت کنترل میشود؟
هر یک از LEDهای قرمز، زرد و سبز دارای پایه کنترل مستقل هستند و میتوان آنها را بهصورت جداگانه از طریق پایههای دیجیتال میکروکنترلر و سطح High روشن یا خاموش کرد.
آیا میتوان چند LED را بهصورت همزمان روشن کرد؟
بله، محدودیتی برای روشن کردن همزمان LEDها وجود ندارد و میتوان بسته به نیاز پروژه، یک یا چند LED را بهطور همزمان کنترل کرد.
8. آیا این ماژول برای پروژههای اینترنت اشیا (IoT) مناسب است؟
بله، میتوان از آن بهعنوان نشانگر وضعیت اتصال شبکه، عملکرد سنسورها، وضعیت رلهها یا اعلام هشدار در پروژههای مبتنی بر ESP8266 و ESP32 استفاده کرد.
آیا این ماژول برای روشنایی محیط مناسب است؟
خیر. این ماژول برای نمایش وضعیت، آموزش و شبیهسازی طراحی شده است و شدت نور آن برای روشنایی محیط یا کاربردهای نورپردازی کافی نیست.
آیا میتوان از این ماژول در پروژههای رباتیک استفاده کرد؟
بله، این ماژول گزینهای مناسب برای نمایش وضعیت ربات، اعلان خطا، نمایش حالتهای عملکرد و پروژههای آموزشی رباتیک است.
