خرید ماژول آمپلی فایر 100 وات مونو TDA7294 | تقویتکننده صوتی کلاس AB
ماژول آمپلی فایر 100 وات مونو TDA7294 یک برد تقویتکننده صوتی قدرتمند بر پایه آیسی معروف TDA7294 ساخت شرکت STMicroelectronics است که برای تقویت سیگنالهای صوتی و راهاندازی بلندگوهای توان بالا طراحی شده است. این ماژول با بهرهگیری از معماری کلاس AB، ترکیبی از کیفیت صدای مطلوب، توان خروجی بالا و عملکرد پایدار را ارائه میدهد و یکی از گزینههای محبوب برای ساخت سیستمهای صوتی، تقویتکنندههای خانگی و پروژههای DIY محسوب میشود.
تراشه TDA7294 یکی از آیسیهای شناختهشده در حوزه آمپلیفایرهای صوتی آنالوگ است که به دلیل کیفیت صدای مناسب، توان خروجی بالا، مدارهای حفاظتی داخلی و قابلیت راهاندازی آسان، در بسیاری از طراحیهای آمپلیفایر مورد استفاده قرار گرفته است. این آیسی قادر است در شرایط مناسب توان خروجی قابل توجهی را برای یک کانال صوتی فراهم کند و برای کاربردهایی مانند سیستمهای صوتی خانگی، اسپیکرهای پرقدرت و تقویتکنندههای سفارشی مناسب است.
ماژول TDA7294 100W مونو یک کانال تقویت صوتی مستقل ارائه میدهد و برای تقویت یک بلندگو یا استفاده در کنار یک ماژول مشابه جهت ساخت سیستمهای استریو کاربرد دارد. طراحی مونو این برد باعث شده است که توان تقویتشده به یک خروجی اختصاص داده شود و برای کاربردهایی که نیاز به توان بیشتر در یک کانال دارند، مانند تقویت صدای سابووفر، انتخاب مناسبی باشد.
یکی از ویژگیهای مهم ماژول TDA7294 100W مونو ، استفاده از تکنولوژی تقویتکننده کلاس AB است. آمپلیفایرهای کلاس AB به دلیل ساختار خطی خود، کیفیت صدای طبیعی و اعوجاج پایینتری نسبت به بسیاری از طراحیهای سادهتر ارائه میدهند و در سیستمهایی که کیفیت بازتولید صدا اهمیت دارد، همچنان کاربرد گستردهای دارند.
آمپلیفایر ماژول TDA7294 100W مونو برای استفاده در پروژههای صوتی که نیاز به یک مدار تقویتکننده آماده دارند، بسیار کاربردی است. کاربر بدون نیاز به طراحی پیچیده مدار قدرت صوتی، میتواند با اتصال منبع تغذیه مناسب، ورودی صوتی و بلندگو، یک سیستم تقویت صدای قدرتمند ایجاد کند.
برای دستیابی به بهترین کیفیت و جلوگیری از آسیب به مدار، استفاده از منبع تغذیه مناسب اهمیت زیادی دارد. آمپلیفایرهای کلاس AB مانند TDA7294 هنگام کار با توان بالا گرمای بیشتری نسبت به مدلهای کلاس D تولید میکنند، بنابراین استفاده از هیتسینک مناسب برای آیسی ضروری است. همچنین باید از بلندگوی سازگار با توان و امپدانس مناسب استفاده شود. اتصال بلندگو با مشخصات نامناسب یا استفاده از منبع تغذیه ضعیف میتواند باعث کاهش کیفیت صدا یا عملکرد نادرست مدار شود.
کاربردها
• ساخت آمپلیفایر صوتی خانگی
• تقویت صدای اسپیکرهای پرقدرت
• استفاده در سیستمهای صوتی DIY
• ساخت کانال تقویتکننده برای سابووفر
• ارتقای سیستمهای صوتی قدیمی
• پروژههای آموزشی و آزمایشگاهی الکترونیک
• ساخت سیستم صوتی سفارشی
• استفاده در کنار ماژولهای بلوتوث صوتی
• تقویت خروجی ماژولهای MP3 Player
• ساخت سیستمهای پخش موسیقی رومیزی
• پروژههای صوتی مبتنی بر میکروکنترلرها و بردهای پردازشی
راهاندازی(Setup)

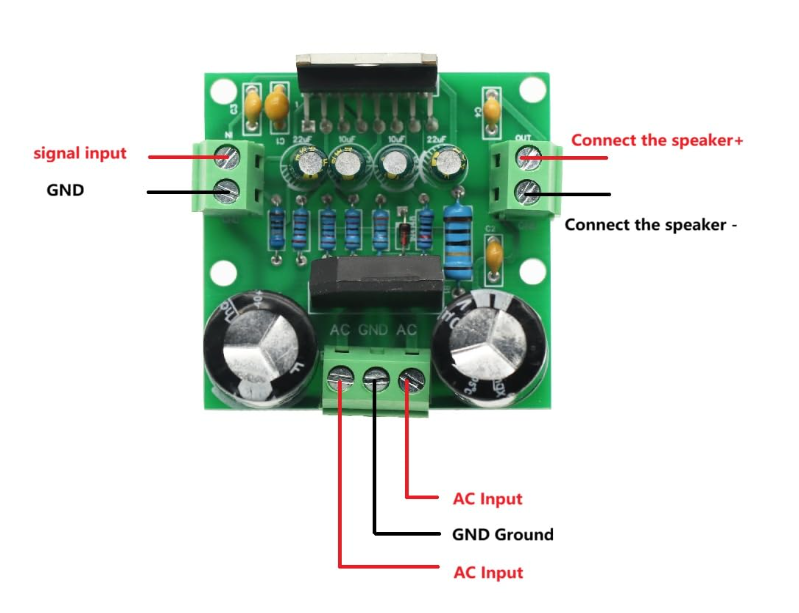

1. اتصال تغذیه
تراشه TDA7294 معمولاً برای عملکرد صحیح به دو تا منبع تغذیه متقارن در محدوده (12-36V DC) نیاز دارد. به همین دلیل در خود ماژول مدار یکسوکننده داخلی و خازن های الکترولیتی قوی در نظر گرفته شده است و کافیست برای تغذیه ماژول مثلا از یک ترانس دوبل با قابلیت تولید دو ولتاژ یکسان و مجزا در خروجی ترانس که در محدوده مجاز (12-36V AC) باشد، استفاده نمایید. توصیه می شود از از ترانس دوبل با دو خروجی 32V AC و جریان خروجی 3 تا 5 آمپر استفاده شود.
اتصالات رایج: ترمینال سه تایی ورودی :
پایه اتصال
AC ولتاژ تغذیه شماره یک (اتصال یکی از خروجی های ترانس دوبل)
GND زمین یا نقطه وسط تغذیه (اتصال سر وسط یا زمین خروجی ترانس دوبل)
AC ولتاژ تغذیه شماره دو(اتصال یکی دیگر از خروجی های ترانس دوبل)
2. اتصال ورودی صوتی
سیگنل ورودی صوتی آنالوگ مونو (تک کانال) را از طریق ترمیتال پیچی دوتایی سبز رنگ ورودی (IN) روی برد با توجه به قطبیت های مثبت و منفی به مازول متصل نمایید.
ورودی ماژول منبع صوت
IN سیگنال صوتی
GND زمین صوتی
3. اتصال بلندگو
بلندگو با امپدانس مناسب (4-8 اهم) را به ترمینال پیچی دوتایی سبز رنگ خروجی (OUT) روی برد با توجه به قطبیت های مثبت و منفی متصل نمایید.
خروجی اتصال
OUT+ مثبت بلندگو
OUT- / GND منفی بلندگو
نکات مهم در استفاده
• قبل از اتصال تغذیه، حتماً ولتاژ و نوع منبع تغذیه را بررسی کنید که در محدوده مجاز (12-36V AC) باشد.
• این ماژول در توانهای بالا گرمای قابل توجهی تولید میکند؛ استفاده از هیتسینک مناسب برای آیسی TDA7294 الزامی است. همراه ماژول پیچ و پد سیلیکون و واشر ارائه می شود اما هیت سینک را می توانید جداگانه تهیه نمایید.
• منبع تغذیه باید توان جریاندهی کافی و حداقل نویز را داشته باشد؛ منبع ضعیف باعث افت توان، نویز و قطع شدن صدا میشود. توصیه می شود از از ترانس دوبل با دو خروجی 32V AC و جریان خروجی 3 تا 5 آمپر استفاده شود.
• در اتصالات به قطبیت های مثبت و منفی حتما دقت کنید در غیر این صورت احتمال آسیب به برد است.
• سیمهای ورودی صوتی را کوتاه و دور از مسیر سیمهای قدرت نگه دارید تا نویز کاهش پیدا کند.
• قبل از اتصال بلندگو، از صحیح بودن سیمکشی خروجی اطمینان حاصل کنید.
• اتصال کوتاه خروجی بلندگو میتواند باعث فعال شدن مدار حفاظتی و حتی آسیب به قطعات شود.
• از اتصال یا جدا کردن بلندگو هنگام روشن بودن آمپلیفایر خودداری کنید.
• برای دستیابی به توان واقعی، بلندگو باید توان تحمل مناسب و امپدانس مجاز (4-8 اهم) داشته باشد.
• کیفیت صدا به عواملی مانند منبع صوت، بلندگو، تغذیه و طراحی جعبه اسپیکر نیز وابسته است.
مشخصات فنی :
مدل: TDA7294 Mono Amplifier Module
تراشه اصلی (IC): STMicroelectronics TDA7294
نوع آمپلیفایر: کلاس AB (Class AB Audio Amplifier)
تعداد کانال: 1 کانال (مونو)
توان خروجی اسمی برد: 100 وات (توصیه شده 85W)
نوع ورودی: آنالوگ (Mono Audio Input)
نوع خروجی: مونو
ولتاژ تغذیه: 12 تا 36 ولت AC دوبل
ولتاژ تغذیه پیشنهادی: 32 ولت AC از طریق ترانس دوبل
امپدانس بلندگوی قابل پشتیبانی: 4 تا 8 اهم
بازه پاسخ فرکانسی: 20 هرتز تا 20 کیلوهرتز
اعوجاج کل هارمونیکی (THD+N): 0.1٪ (مقدار مرجع تراشه در شرایط آزمون سازنده)
نویز ورودی (Total Input Noise): Typ. 2 µV (A-weighted، 20Hz تا 20kHz)، حداکثر 5 µV
محافظت در برابر اتصال کوتاه: دارد (قابلیت داخلی تراشه)
محافظت حرارتی: دارد (قابلیت داخلی تراشه در دمای بالای 150 درجه سانتیگراد)
نوع خنکسازی: نیازمند هیتسینک و تهویه مناسب در توانهای خروجی نزدیک به ماکزیمم و استفاده دائم
اتصالات: ترمینال پیچی
اقلام همراه: پد سیلیکونی و پیچ و واشر (فاقد هیتسینک)

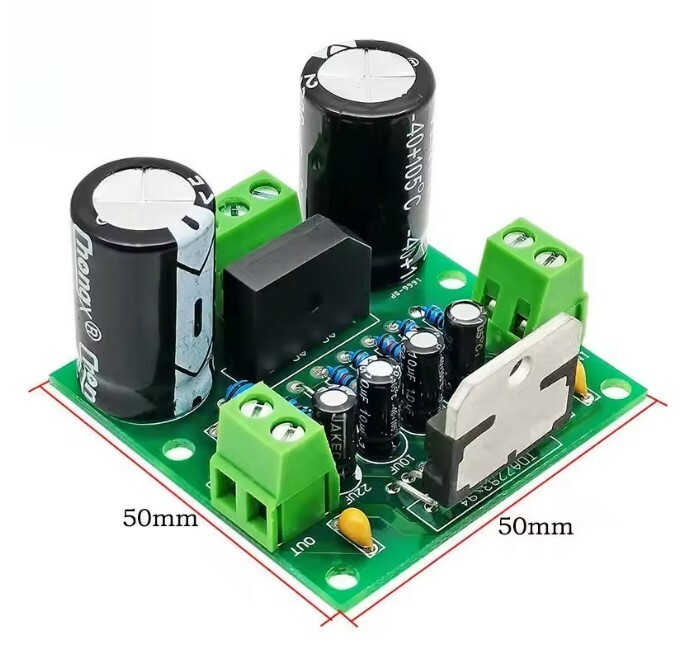

ابعاد برد: 50 × 50 میلیمتر
محدوده دمای کاری: 0 تا +70 درجه سانتیگراد
کاربردها: سیستمهای صوتی خانگی، سابووفر، اسپیکرهای پرقدرت، پروژههای DIY، تجهیزات صوتی آموزشی و نیمهحرفهای
سوالات متداول:
ماژول آمپلی فایر TDA7294 چیست؟
ماژول TDA7294 یک آمپلیفایر صوتی تک کانال (مونو) بر پایه تراشه TDA7294 از شرکت STMicroelectronics است که برای تقویت سیگنالهای صوتی و راهاندازی بلندگوهای توان بالا در سیستمهای صوتی خانگی، سابووفر و پروژههای DIY استفاده میشود.
آیا توان خروجی این ماژول واقعاً 100 وات است؟
توان خروجی به ولتاژ تغذیه، امپدانس بلندگو، کیفیت منبع تغذیه و میزان اعوجاج قابل قبول بستگی دارد. عدد 100 وات حداکثر توان قابل دستیابی در شرایط مشخص و استاندارد است و در استفاده عملی ممکن است توان خروجی کمتر باشد.
این ماژول از چه نوع منبع تغذیهای استفاده میکند؟
بیشتر ماژولهای مبتنی بر TDA7294 به منبع تغذیه دو قطبی (Dual Supply) نیاز دارند؛ یعنی ولتاژ مثبت، منفی و زمین مشترک (مانند ±25V یا ±35V). پیش از اتصال، مشخصات همان برد را بررسی کنید. به دلیل وجود یکسوساز داخلی و خازن های ورودی قوی در این مدل از ماژول توصیه می شود از از ترانس دوبل با دو خروجی 32V AC و جریان خروجی 3 تا 5 آمپر استفاده شود.
آیا میتوان از منبع تغذیه تک ولتاژ (Single Supply) استفاده کرد؟
خیر، اکثر بردهای استاندارد TDA7294 برای تغذیه دوتایی متقارن (Dual Supply)طراحی شدهاند. استفاده از منبع تغذیه نامناسب ممکن است باعث عملکرد نادرست یا آسیب به ماژول شود.
چه بلندگوهایی برای این ماژول مناسب هستند؟
این ماژول معمولاً با بلندگوهای 4 اهم و 8 اهم سازگار است. انتخاب بلندگو با توان مناسب، علاوه بر افزایش کیفیت صدا، از آسیب دیدن بلندگو و آمپلیفایر جلوگیری میکند.
آیا این ماژول برای راهاندازی سابووفر مناسب است؟
بله، به دلیل تک کاناله (مونو) بودن و توان خروجی مناسب، این ماژول یکی از گزینههای رایج برای ساخت آمپلیفایر سابووفر است. برای بهترین نتیجه، استفاده از مدار فیلتر پایینگذر (Low Pass Filter) توصیه میشود.
آیا این ماژول به هیتسینک نیاز دارد؟
بله، تراشه TDA7294 در توانهای بالا گرمای قابل توجهی تولید میکند؛ بنابراین استفاده از هیتسینک مناسب و در صورت نیاز فن خنککننده، برای عملکرد پایدار و افزایش طول عمر ماژول ضروری است.
آیا این ماژول دارای مدارهای حفاظتی است؟
بله، تراشه TDA7294 دارای قابلیتهای حفاظتی داخلی مانند محافظت حرارتی، محافظت در برابر اتصال کوتاه است. عملکرد صحیح این قابلیتها به طراحی برد نیز وابسته است.
آیا میتوان ورودی این ماژول را مستقیماً به موبایل یا ماژول بلوتوث متصل کرد؟
بله، خروجی صوتی تک کانال از موبایل، گیرنده بلوتوث، ماژول MP3، کارت صدا یا پریامپلیفایر را میتوان به ورودی این ماژول متصل کرد. برای دستیابی به بهترین کیفیت صدا، استفاده از منبع صوتی با کیفیت و کابل مناسب توصیه میشود.
برای ساخت آمپلیفایر استریو به چند ماژول نیاز است؟
از آنجا که این برد مونو است، برای ساخت یک آمپلیفایر استریو به دو عدد ماژول TDA7294 (یکی برای کانال چپ و دیگری برای کانال راست) نیاز خواهید داشت.
آیا این ماژول برای پروژههای DIY مناسب است؟
بله، این ماژول به دلیل طراحی آماده، کیفیت صدای مطلوب و راهاندازی نسبتاً ساده، یکی از محبوبترین گزینهها برای پروژههای DIY، سیستمهای صوتی خانگی و پروژههای آموزشی الکترونیک است.
تفاوت آمپلیفایر کلاس AB با کلاس D چیست؟
آمپلیفایر کلاس AB معمولاً کیفیت صدای خطیتر و اعوجاج کمتری در کاربردهای صوتی ارائه میدهد، اما راندمان آن کمتر از کلاس D است و گرمای بیشتری تولید میکند. در مقابل، آمپلیفایرهای کلاس D مصرف انرژی کمتر و راندمان بالاتری دارند و بیشتر در تجهیزات قابل حمل و سیستمهای صوتی مدرن استفاده میشوند.
