ماژول پخشکننده MP3 بلوتوثی 12 ولت 747D | مشخصات، سیمبندی و راهنمای استفاده

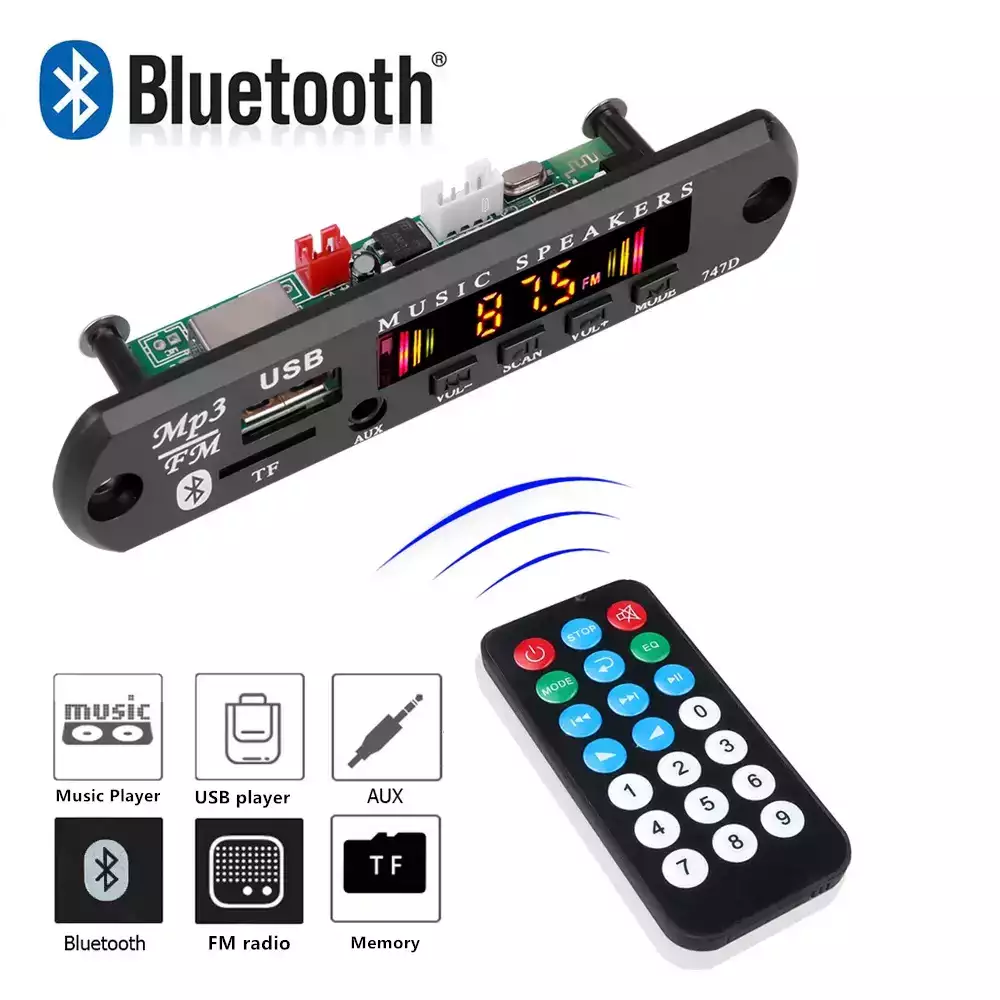

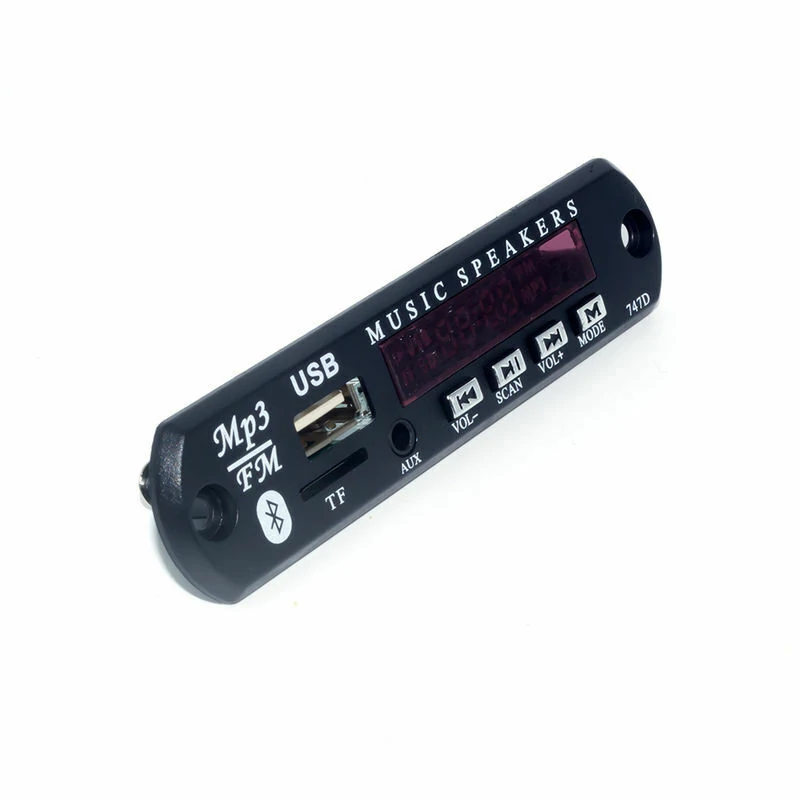

ماژول پخش کننده MP3 Player مدل 747D (که اغلب با نام 747 شناخته میشود) یک برد فلشخور و بلوتوثی 12 ولت است که برای ساخت سیستمهای صوتی و تجهیز اسپیکرها، آمپلیفایرها و ضبط خودرو به قابلیت بلوتوث و USB طراحی شده.
محتویات بسته

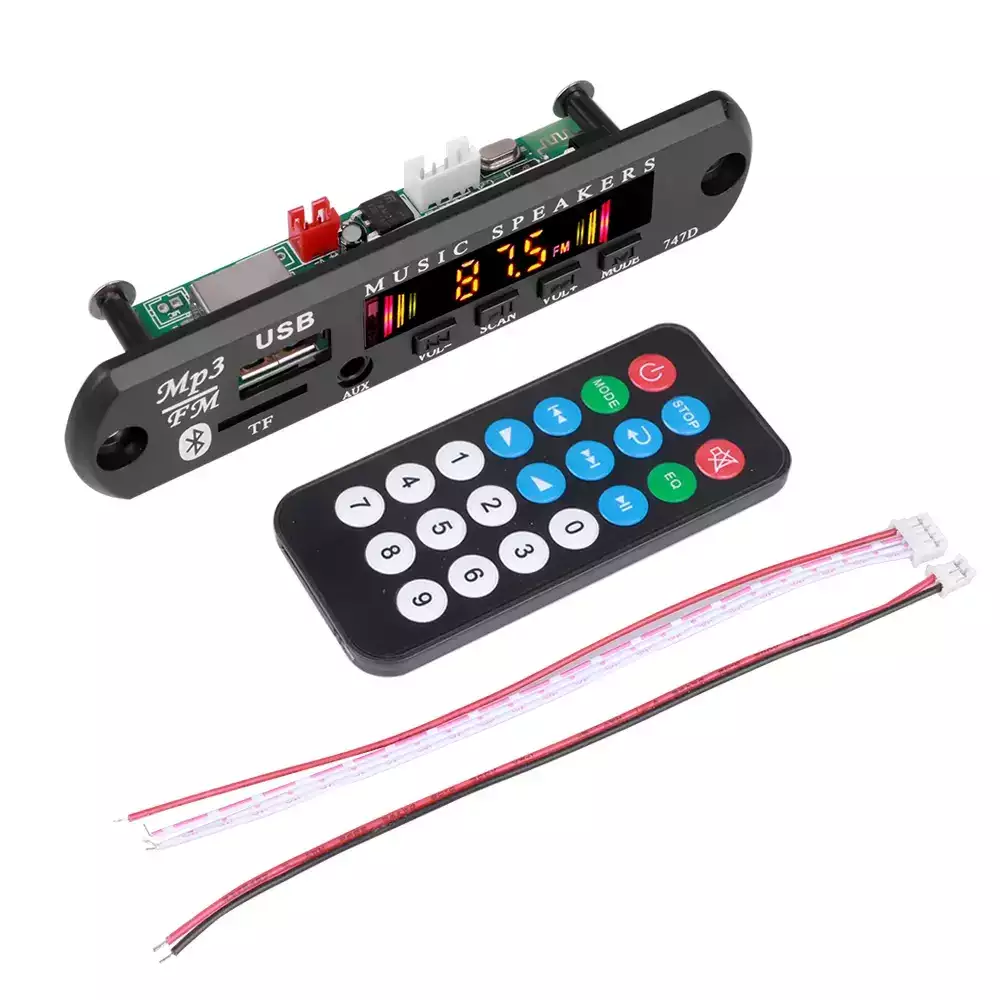

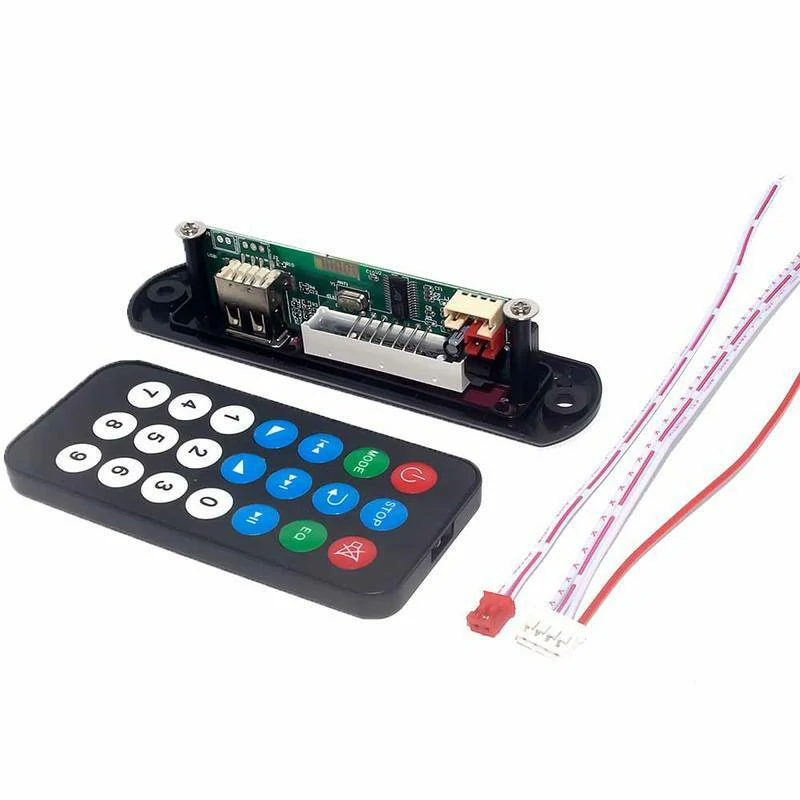

• 1 عدد برد پخش MP3 مدل 747D. • 1 عدد ریموت کنترل، بدون باتری. • 2 دسته سیم اتصال برای برق و خروجی صدا.
نکات مهم
این برد معمولاً آمپلیفایر داخلی برای راهاندازی مستقیم بلندگو ندارد و باید به ورودی یک آمپلیفایر خارجی وصل شود. رعایت قطبیت برق و استفاده از ولتاژ مجاز هم ضروری است تا به برد آسیب نرسد. توجه: قبل از اتصال تغذیه، حتماً سیمبندی ماژول را بررسی کنید، پلاریته مثبت و منفی در برخی مدلها ممکن است متفاوت باشد. اتصال اشتباه میتواند به ماژول آسیب برساند. لطفاً از روی مشخصات چاپشده روی PCB ورودی صحیح را مشخص کنید.

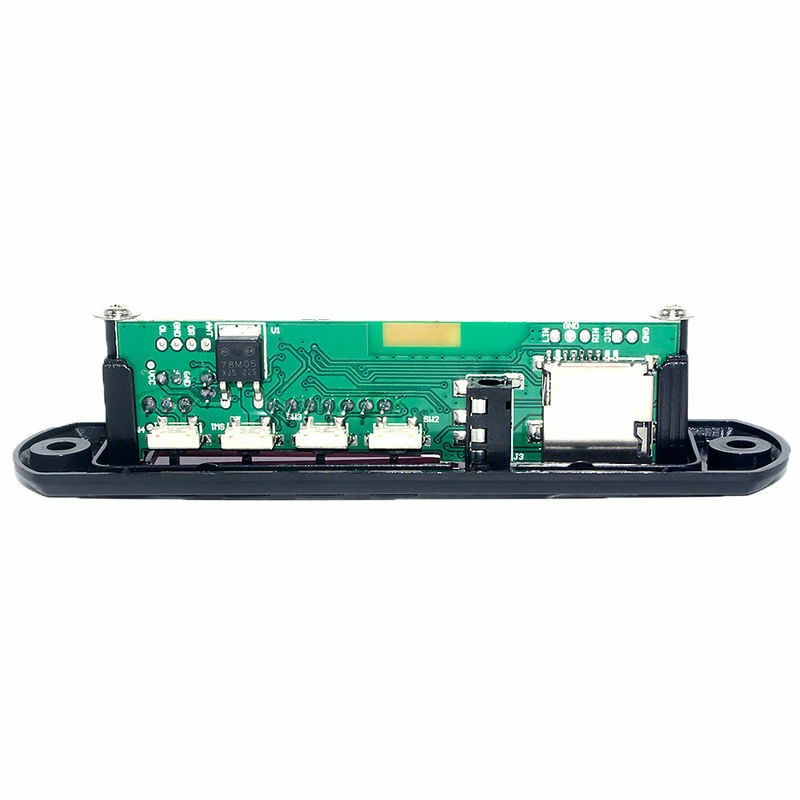

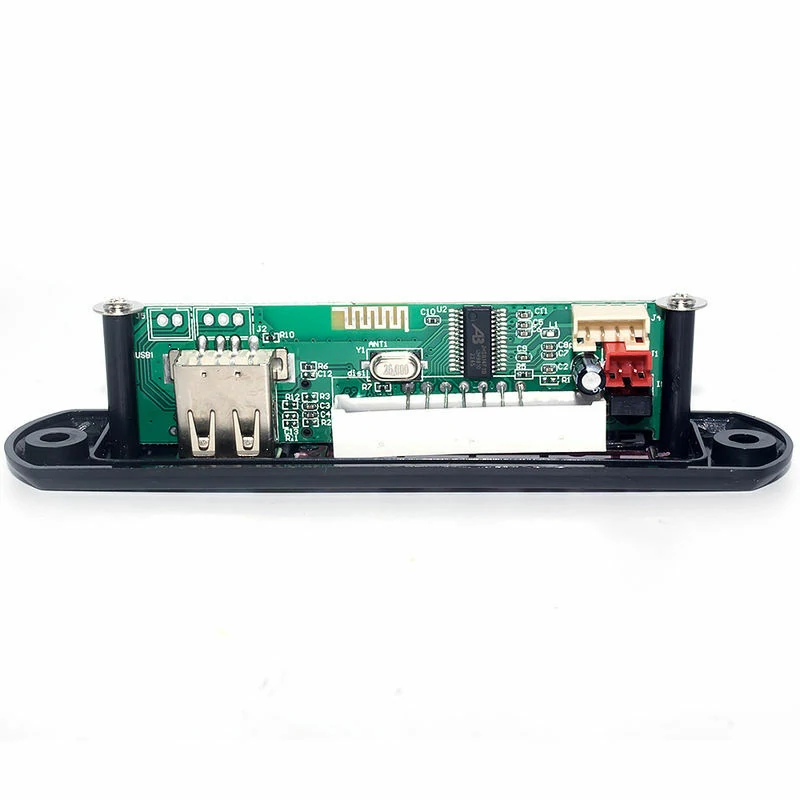

سیمبندی
• VCC+ به مثبت منبع تغذیه وصل میشود. • GND- به منفی منبع تغذیه وصل میشود. • R_OUT به ورودی کانال راست آمپلیفایر وصل میشود. • L_OUT به ورودی کانال چپ آمپلیفایر وصل میشود. • AGND به زمین آمپلیفایر وصل میشود. • برای FM، اتصال آنتن خارجی به پایه آنتن توصیه میشود.
نحوه کار

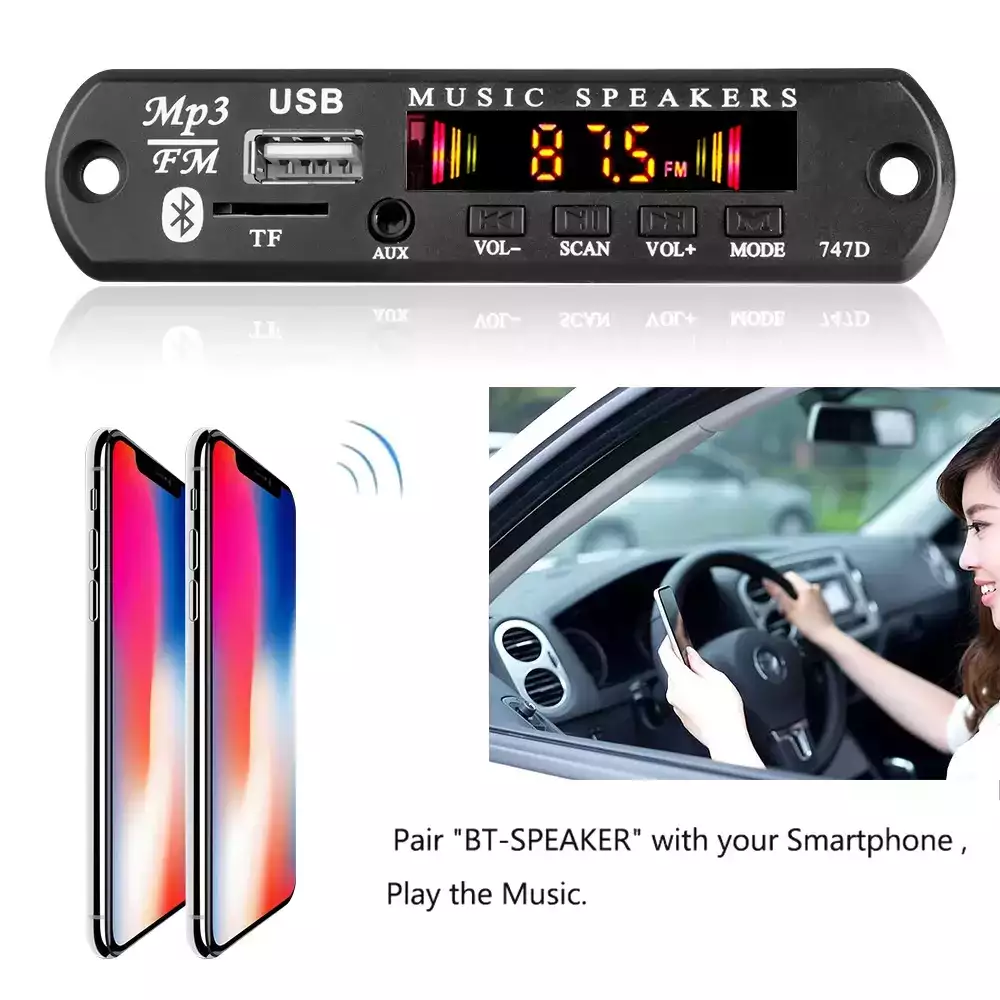

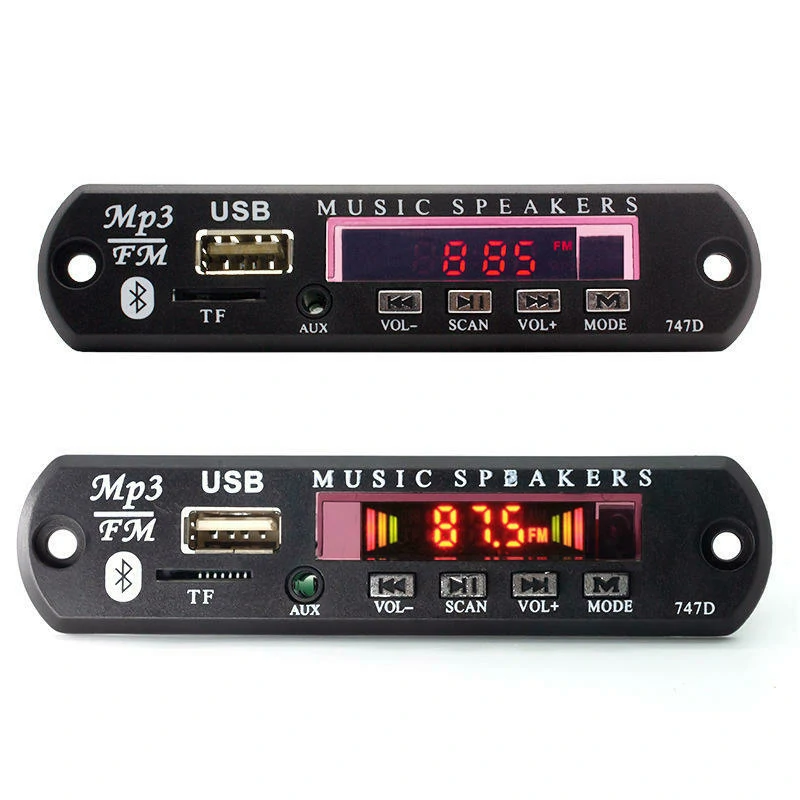

روی پنل معمولاً دکمههای VOL-، SCAN، VOL+ و MODE وجود دارد. دکمه MODE بین حالتهای USB، TF، FM، AUX و Bluetooth جابهجا میشود و دکمه SCAN در حالت رادیو برای جستوجوی خودکار ایستگاهها کاربرد دارد. بلوتوث برای اتصال، کافی است برد را در حالت Bluetooth قرار بدهی و از گوشی با نامی شبیه BT-SPEAKER یا نام مشابه جستوجو کنی. بعد از Pair شدن، پخش صدا بهصورت بیسیم انجام میشود.
عیبیابی
• اگر دستگاه روشن نمیشود، ابتدا ولتاژ و قطبیت ورودی برق را بررسی کن. • اگر صدا کم است یا وجود ندارد، احتمال زیاد آمپلیفایر خارجی درست وصل نشده است. • اگر FM ضعیف است، آنتن خارجی را وصل کن یا جای آن را تغییر بده. • اگر ریموت کار نمیکند، باتری CR2025 را بررسی کن. • اگر USB یا TF شناسایی نمیشود، فرمت FAT32 و ظرفیت زیر 32GB را چک کن.
مشخصات فنی
فاصله جاپیچ ها
95 سایز (M4)
سوالات متداول
سوالات متداول :
• آیا 747D مستقیم به بلندگو وصل میشود؟
خیر، این ماژول معمولاً به آمپلیفایر خارجی نیاز دارد.
• آیا از بلوتوث پشتیبانی میکند؟
بله، این ماژول دارای بلوتوث 4.2 است.
• از چه حافظههایی پشتیبانی میکند؟
از USB فلش و TF Card تا ظرفیت 32 گیگابایت پشتیبانی میکند.
• آیا رادیو FM دارد؟
بله، این برد دارای گیرنده رادیو FM است.
• آیا میکروفون و قابلیت مکالمه دارد ؟
خیر
• آیا برای خودرو مناسب است؟
بله، با ولتاژ 12V از برق خودرو تأمین میشود و برای ضبط خودرو و سیستم صوتی خودرو عالی است.
