ماژول میکروفون خازنی با خروجی آنالوگ و دیجیتال و ولتاژ کاری 5 ولت

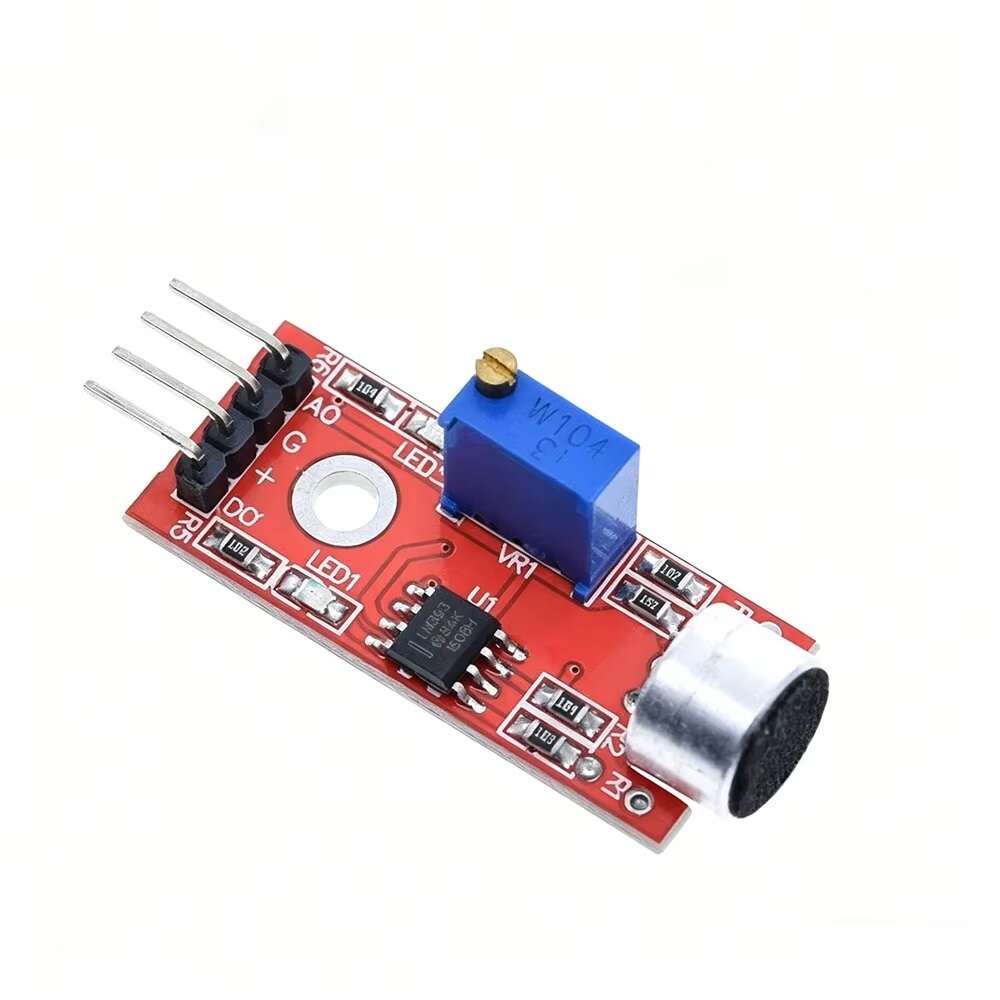

ماژول میکروفن KY-037 یکی از پرکاربردترین سنسورهای تشخیص صدا در پروژه‌های الکترونیکی، رباتیک و اینترنت اشیاء (IoT) است. این ماژول با استفاده از یک میکروفن خازنی (Electret Condenser Microphone) و تراشه مقایسه‌گر LM393، قادر است شدت صدای محیط را تشخیص داده و آن را به‌صورت سیگنال آنالوگ (AO) یا دیجیتال (DO) در اختیار میکروکنترلر قرار دهد. خروجی دیجیتال بر اساس آستانه حساسیت تنظیم‌شده عمل می‌کند، در حالی که خروجی آنالوگ تغییرات شدت صدا را به‌صورت ولتاژ متناسب ارائه می‌دهد.
وجود پتانسیومتر تنظیم حساسیت روی برد، امکان تعیین آستانه تشخیص صدا را فراهم می‌کند. هرگاه شدت صدا از مقدار تنظیم‌شده بیشتر شود، خروجی دیجیتال تغییر وضعیت داده و LED نشانگر نیز روشن می‌شود. این ویژگی، ماژول KY-037 را برای پروژه‌هایی مانند تشخیص دست زدن، هشدار صوتی، فعال‌سازی تجهیزات با صدا و سیستم‌های امنیتی بسیار مناسب کرده است. این ماژول برای تشخیص وجود صدا و اندازه‌گیری نسبی شدت صوت طراحی شده است و برای ضبط صدا یا پردازش گفتار مناسب نیست.
این ماژول با ولتاژ 3.3 تا 5 ولت DC کار می‌کند و با انواع بردهای Arduino، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است. به دلیل خروجی آنالوگ و دیجیتال، می‌توان از آن هم برای تشخیص وجود صدا و هم برای اندازه‌گیری نسبی شدت صدا استفاده کرد.
به دلیل قیمت مناسب، مصرف توان پایین، ابعاد کوچک و راه‌اندازی آسان، ماژول KY-037 یکی از محبوب‌ترین سنسورهای صوتی برای پروژه‌های آموزشی، هوشمندسازی، رباتیک و سیستم‌های کنترل مبتنی بر صدا محسوب می‌شود و انتخابی مناسب برای علاقه‌مندان به الکترونیک و برنامه‌نویسی است.
• تشخیص صدا در پروژه‌های آردوینو و میکروکنترلر
• سیستم روشن و خاموش شدن با صدای دست زدن (Clap Switch)
• سیستم‌های هشدار و اعلام صوت
• ربات‌های واکنش‌گرا به صدا
• پروژه‌های خانه هوشمند (Smart Home)
• سیستم‌های امنیتی و تشخیص ورود
• اندازه‌گیری نسبی شدت صدای محیط
• پروژه‌های اینترنت اشیاء (IoT)
• تجهیزات آموزشی و آزمایشگاهی
• پروژه‌های رباتیک و مکاترونیک
• تشخیص نویز محیط
• فعال‌سازی تجهیزات با فرمان صوتی ساده (بدون پردازش گفتار)
• پروژه‌های DIY و دانشجویی
• سیستم‌های پایش صوت محیط

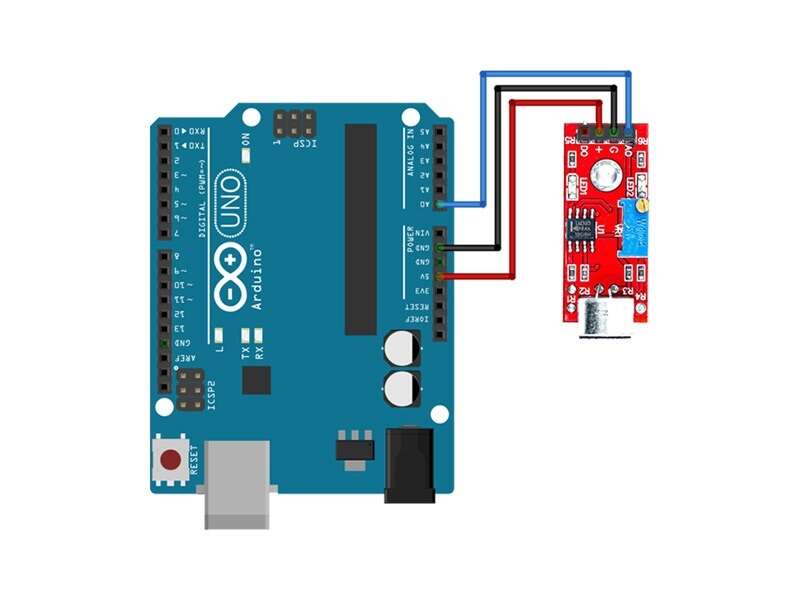

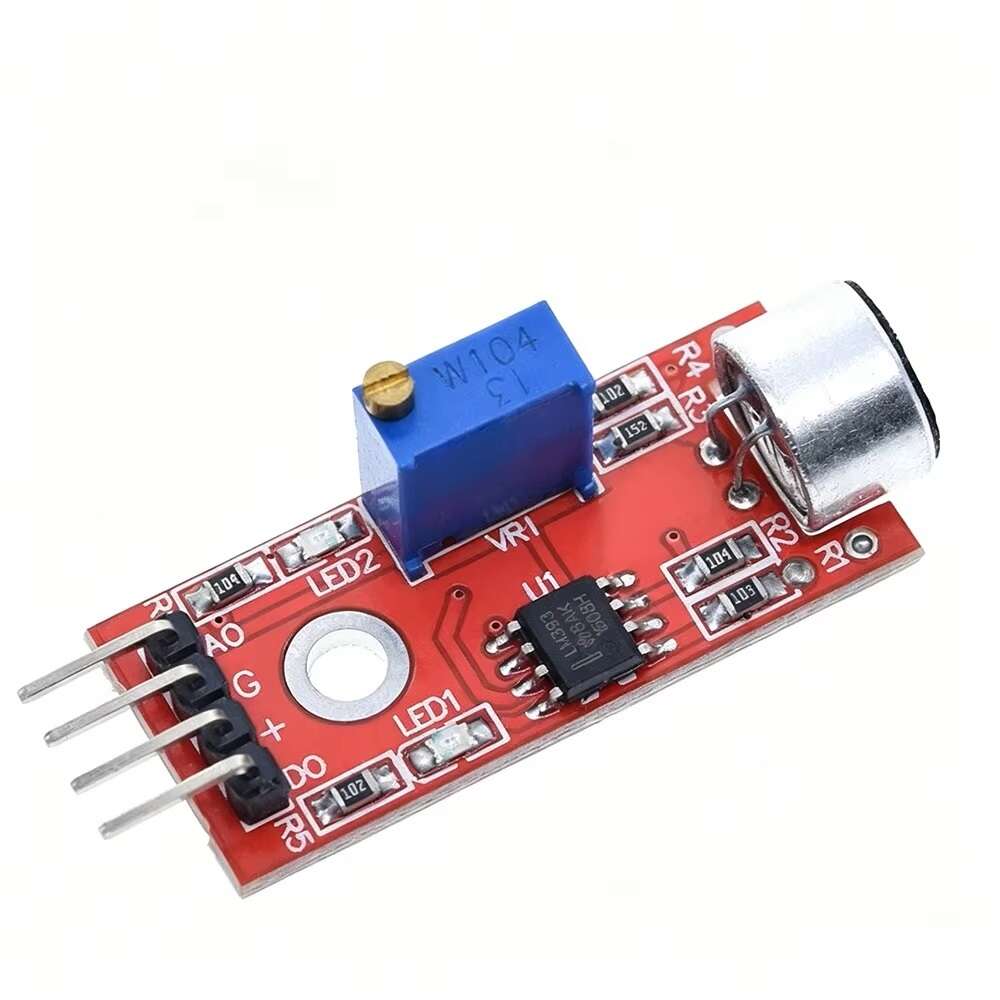

1. پایه VCC را به ولتاژ 3.3 یا 5 ولت DC متصل کنید.
2. پایه GND را به زمین (GND) مدار وصل نمایید. زمین مدار و ماژول باید یکی باشد.
3. برای استفاده از خروجی دیجیتال، پایه DO را به یکی از پایه‌های دیجیتال میکروکنترلر مثلا آردوینو متصل کنید. در صورت استفاده از خروجی دیجیتال، هنگام عبور شدت صدا از آستانه تنظیم‌شده، وضعیت خروجی DO بین Highو Low منطقی تغییر کرده و LED نشانگر روی برد روشن یا خاموش می‌شود.

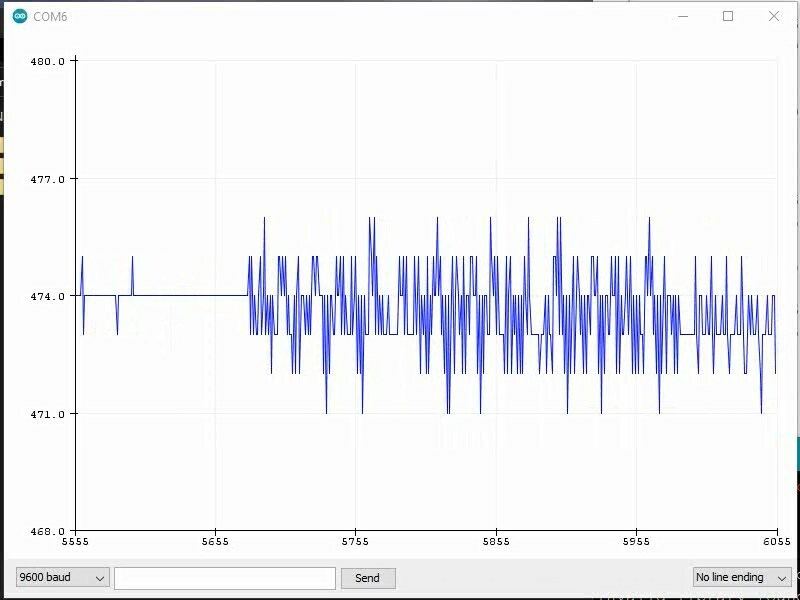

4. برای اندازه‌گیری شدت نسبی صدا، پایه AO را به یکی از ورودی‌های آنالوگ متصل نمایید. خروجی AO سیگنالی متناسب با سطح صدا ارائه می دهد.
5. با استفاده از پتانسیومتر روی برد، میزان حساسیت سنسور را تنظیم کنید.
6. پس از اعمال تغذیه، با ایجاد صدا در نزدیکی میکروفن، عملکرد سنسور را بررسی کنید.
7. در صورت استفاده از خروجی دیجیتال، هنگام عبور شدت صدا از آستانه تنظیم‌شده، وضعیت خروجی DO بین Highو Low منطقی تغییر کرده و LED نشانگر روی برد روشن یا خاموش می‌شود.
8. برای نمونه کدنویسی این ماژول برای آردوینو به فایل بخش دیتاشیت محصول مراجعه کنید و یا از لینک زیر استفاده کنید:
• این ماژول برای تشخیص وجود صدا و اندازه‌گیری نسبی شدت صوت طراحی شده است و برای ضبط صدا یا پردازش گفتار مناسب نیست.
• حساسیت سنسور را متناسب با محیط و میزان نویز، از طریق پتانسیومتر تنظیم کنید تا از عملکرد نادرست جلوگیری شود.
• برای دریافت مقادیر دقیق‌تر شدت صدا، از خروجی آنالوگ (AO) استفاده کنید.
• خروجی دیجیتال (DO) تنها وضعیت عبور یا عدم عبور شدت صدا از آستانه تعیین‌شده را نشان می‌دهد.
• از قرار دادن ماژول در نزدیکی منابع نویز الکترومغناطیسی مانند موتورهای DC، رله‌ها یا منابع تغذیه سوئیچینگ بدون فیلتر خودداری کنید.
• در محیط‌های بسیار پر سروصدا ممکن است نیاز به تنظیم مجدد حساسیت سنسور باشد.
• برای کاهش نویز، از سیم‌های کوتاه و تغذیه پایدار استفاده کنید.
• از تماس مستقیم برد با رطوبت، آب و گردوغبار شدید جلوگیری نمایید.
• برای پروژه‌هایی که به اندازه‌گیری دقیق سطح فشار صوت (SPL) یا ضبط باکیفیت صدا نیاز دارند، این ماژول گزینه مناسبی نیست و باید از ماژول‌های تخصصی‌تر استفاده شود. مثلا ماژول در لینک زیر :
| نام محصول | ماژول سنسور صدا (میکروفن) KY-037 |
|---|---|
| مدل | KY-037 |
| نوع سنسور | سنسور تشخیص صدا |
| نوع میکروفن | میکروفن خازنی الکترت (Electret Condenser Microphone) |
| آی سی مقایسه گر | LM393 |
| ولتاژ کاری | 3.3 تا 5 ولت DC |
| جریان مصرفی | حدود 4 تا 8 میلی‌آمپر |
| نوع خروجی | آنالوگ (AO) و دیجیتال (DO) |
| خروجی آنالوگ | سیگنال ولتاژ متناسب با شدت نسبی صدا |
| خروجی دیجیتال | سطح منطقی HIGH/LOW بر اساس آستانه تنظیم‌شده |
| حساسیت | قابل تنظیم توسط پتانسیومتر |
| نشانگر LED | دارد (LED تغذیه و LED وضعیت خروجی) |
| تعداد پایه ها | 4 پایه |

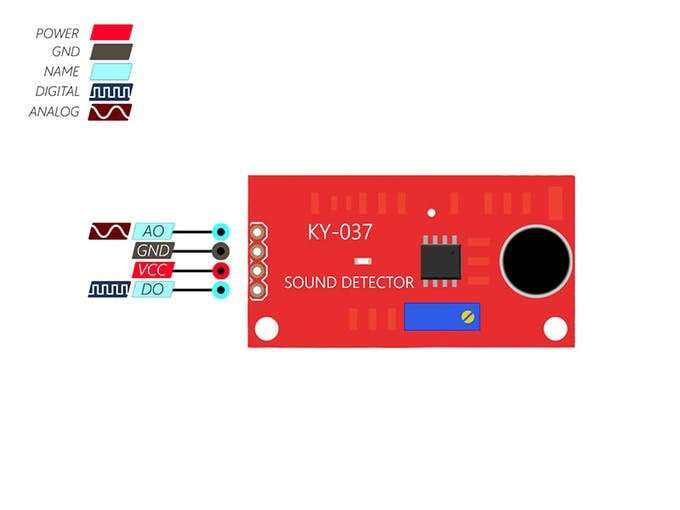

| پایه های اتصال | VCC، GND، AO، DO |
| ولتاژ سطح خروجی | سازگار با ولتاژ تغذیه (3.3 یا 5 ولت) |
| نوع اتصال | پین هدر 2.54 میلیمتری |

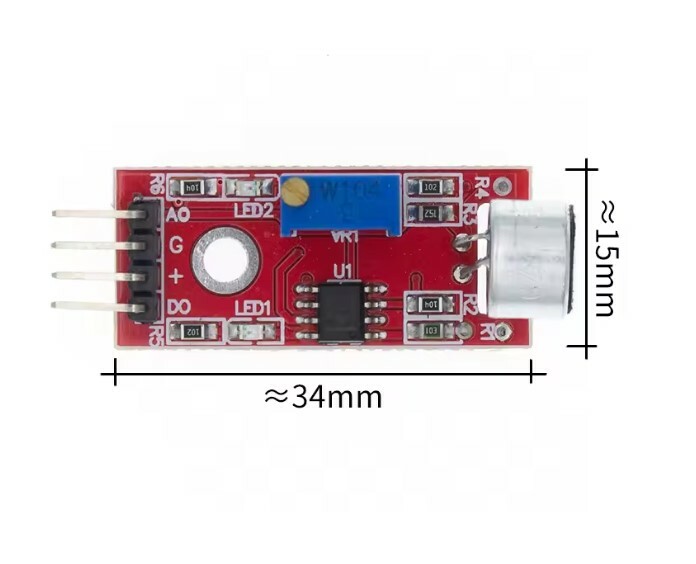

| ابعاد تقریبی | 36 × 15 × 14 میلی‌متر |
| دمای کاری | 20- تا 70+ درجه سانتی‌گراد |
| سازگار با | Arduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi |
| کاربرد | تشخیص صدا، اندازه‌گیری نسبی شدت صوت، رباتیک، خانه هوشمند، سیستم‌های هشدار و پروژه‌های IoT |
ماژول KY-037 چه کاری انجام می‌دهد؟
ماژول KY-037 برای تشخیص صدا و اندازه‌گیری نسبی شدت صوت طراحی شده است و می‌تواند تغییرات صوت محیط را به‌صورت خروجی آنالوگ یا دیجیتال در اختیار میکروکنترلر قرار دهد.
تفاوت خروجی آنالوگ (AO) و دیجیتال (DO) چیست؟
• خروجی آنالوگ (AO): ولتاژی متناسب با تغییرات نسبی شدت صدا ارائه می‌دهد و برای تحلیل یا اندازه‌گیری شدت صوت مناسب است.
• خروجی دیجیتال (DO): تنها در صورت عبور شدت صدا از آستانه تنظیم‌شده، وضعیت HIGH یا LOW را تغییر می‌دهد.
آیا می‌توان حساسیت سنسور را تنظیم کرد؟
بله، روی برد یک پتانسیومتر قرار دارد که با چرخاندن آن می‌توانید آستانه تشخیص صدا و حساسیت خروجی دیجیتال را تنظیم کنید.
آیا این ماژول برای ضبط صدا مناسب است؟
خیر، KY-037 یک سنسور تشخیص صدا است و برای ضبط یا پردازش باکیفیت صوت طراحی نشده است. اگر به ضبط صدا نیاز دارید، از ماژول‌های میکروفن تخصصی استفاده کنید. مثلا ماژول لینک زیر :
https://jamtronic.com/product/microphone-module-with-max9814-amplifier/
آیا ماژول KY-037 با آردوینو سازگار است؟
بله، این ماژول با Arduino Uno، Nano، Mega، Pro Mini و سایر بردهای آردوینو کاملاً سازگار است.
آیا می‌توان از KY-037 با ESP8266 و ESP32 استفاده کرد؟
بله، این ماژول با بردهای ESP8266، ESP32، NodeMCU، STM32، AVR، PIC و Raspberry Pi نیز قابل استفاده است.
ولتاژ کاری ماژول چقدر است؟
ماژول با 3.3 تا 5 ولت DC کار می‌کند و با اکثر بردهای توسعه رایج سازگار است. LED روی برد چه کاربردی دارد؟
معمولاً یک LED نشان‌دهنده تغذیه و یک LED دیگر وضعیت خروجی دیجیتال (DO) را نمایش می‌دهد. هنگام عبور شدت صدا از آستانه تنظیم‌شده، LED وضعیت تغییر می‌کند.
آیا این ماژول می‌تواند میزان دقیق دسی‌بل (dB) را اندازه‌گیری کند؟
خیر، KY-037 دسی‌بل‌متر (Sound Level Meter) نیست و نمی‌تواند مقدار دقیق سطح فشار صوت (SPL) را بر حسب dB اندازه‌گیری کند.
آیا می‌توان از این ماژول برای کلید صوتی (Clap Switch) استفاده کرد؟
بله، این ماژول یکی از گزینه‌های مناسب برای ساخت کلید صوتی، سیستم‌های تشخیص دست زدن و پروژه‌های واکنش به صدا است.
تفاوت KY-037 با KY-038 چیست؟
هر دو ماژول عملکرد مشابهی دارند، اما KY-037 معمولاً از میکروفن با حساسیت بالاتر استفاده می‌کند و در برخی نسخه‌ها کیفیت سیگنال آنالوگ بهتری نسبت به KY-038 ارائه می‌دهد. البته این موضوع بسته به سازنده ماژول ممکن است متفاوت باشد.
آیا این ماژول برای پروژه‌های تشخیص گفتار مناسب است؟
خیر، KY-037 فقط برای تشخیص وجود صدا و تغییرات شدت صوت مناسب است و برای تشخیص گفتار، فرمان صوتی یا پردازش صدا باید از ماژول‌های تخصصی‌تر استفاده شود.
