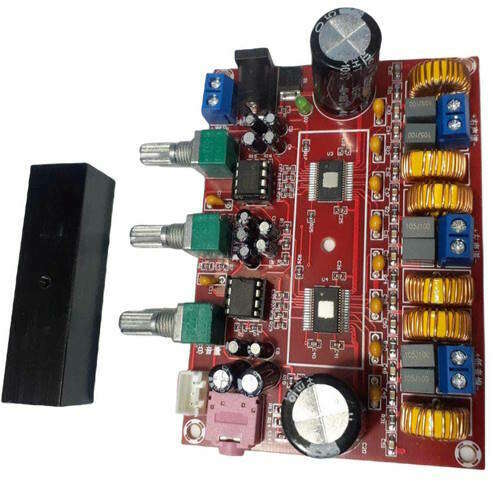

برد آمپلی فایر حرفه ای 2x50W+100W XH-M139 (چیپ 16 پین)

کد کالا: 008353
دسته‌بندی:ماژولماژول آمپلی فایرماژول صوتی و آلتراسونیک

تقویت کننده صوتی مبتنی بر تراشه TPA3116D2 و تن کنترلر با تراشه NE5532 دارای یک ساب ووفر 100W و دو کانال 50W با تغذیه 12 تا 24 ولت

1٬450٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول


برد آمپلی فایر XH-M139 2×50W+100W | چیپ TPA3116D2 اورجینال 16 پایه | آمپلی‌فایر 3 کاناله کلاس D

آمپلی فایر XH-M139 کلاس D 3 کاناله با توان 200 وات RMS. چیپ TPA3116D2 16 پایه اورجینال، ولتاژ ورودی 12-24V DC، SNR 100dB، ورودی AUX 3.5mm. مناسب سیستم صوتی خانگی و خودرو.

آمپلی فایر 3 کاناله XH-M139 استریو و ساب‌ووفر

برد آمپلی فایر حرفه‌ای 2*50W+100W XH-M139 یک آمپلی‌فایر دیجیتال 3 کاناله کلاس D با چیپ TPA3116D2 اورجینال 16 پایه است که دو کانال 50 وات RMS استریو برای بلندگوهای اصلی چپ و راست و یک کانال 100 وات RMS برای ساب‌ووفر فراهم می‌کند و توان خروجی کل 200 وات را ارائه می‌دهد.

این ماژول با ولتاژ ورودی انعطاف‌پذیر 12 تا 24 ولت DC کار می‌کند، با 12 ولت برای سیستم‌های صوتی خودرو و با 24 ولت برای سیستم‌های صوتی خانگی با توان کامل مناسب است. چیپ TPA3116D2 و درایور NE5532 اورجینال باعث می‌شوند نسبت سیگنال به نویز 100 دسی‌بل، پاسخ فرکانسی 14 هرتز تا 100 کیلوهرتز و کیفیت صدای استودیویی بدون نویز داشته باشد. فناوری کلاس D با فرکانس سوئیچینگ 1.2 مگاهرتز بازده 85-90 درصد، مصرف انرژی کم و حرارت بسیار پایین را تضمین می‌کند. کنترل‌های کامل صدا شامل ولوم کلی، استریو و ولوم ساب‌ووفر جداگانه برای تنظیم دقیق صدای متناسب با سلیقه شخصی وجود دارد. ورودی AUX 3.5 میلی‌متری اتصال مستقیم به موبایل، پلیر، تلویزیون و لپ‌تاپ را بدون نیاز به تبدیل فراهم می‌کند.

کاربردها:

• سیستم 2.1 خانگی: ساخت سیستم صوتی استریو با ساب‌ووفر قوی برای خانه

• سیستم صوتی خودرو: تقویت صدا برای بلندگوهای خودرو با باتری 12V، ساب‌ووفر قوی برای موسیقی

• سینمای خانگی: ساخت سینمای خانگی با ساب‌ووفر 100 وات برای صدای bass قوی

• پروژه‌های DIY الکترونیک: ساخت آمپلی‌فایر حرفه‌ای در پروژه‌های آردوینو و رباتیک

• پخش‌کننده موزیک حرفه‌ای: تقویت خروجی برای اسپیکرهای پرو، پخش‌کننده‌های موزیک با کیفیت بالا

• سیستم پرتابل: ساخت سیستم صوتی قابل حمل با ساب‌ووفر و مصرف انرژی کم

راه‌اندازی

1. اتصال تغذیه DC:

• آداپتور یا برد تغذیه مناسب را به مادگی آداپتوری روی برد متصل کنید.

• ولتاژ ورودی باید بین 12 تا 24 ولت باشد (بهترین حالت: 12V باتری ماشین یا آداپتور 12–24V).

• جریان تغذیه باید حداقل 3 آمپر باشد.

• ترمینال آبی یا سبز برای اتصال سیم تغذیه بدون لحیم کاری است و نمی شود در یک لحظه هم از ترمینال آبی و هم از مادگی آداپتوری استفاده کرد.

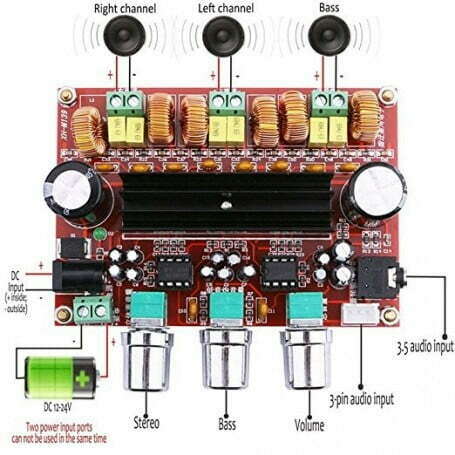

2. اتصال بلندگوها:

• بلندگوی چپ (Left) را به پایانه‌های خروجی چپ و بلندگوی راست (Right) را به پایانه‌های خروجی راست وصل کنید. مطابق تصویر زیر

https://jamtronic.com/wp-content/uploads/2022/07/d8a8d8b1d8af-d8a2d985d9bed984db8c-d981d8a7db8cd8b1-d8add8b1d981d987-d8a7db8c-2x50w100w-xh-m139_62d44b20cf221.jpeg

• ساب‌ووفر را به پایانه ساب‌ووفر (SUB) متصل کنید.

مطابق تصویر زیر

https://jamtronic.com/wp-content/uploads/2022/07/d8a8d8b1d8af-d8a2d985d9bed984db8c-d981d8a7db8cd8b1-d8add8b1d981d987-d8a7db8c-2x50w100w-xh-m139_62d44b20cf221.jpeg

• امپدانس اسپیکر باید 4 تا 8 اهم باشد.

3. اتصال ورودی صدا:

• خروجی صدا (از کامپیوتر، گوشی موبایل، موزیک پلیر) را با کابل 3.5mm به جک AUX وصل کنید.

• نیازی به لحیم‌کاری نیست؛ و می توانید از سوکت 3 پین مادگی سفید رنگ کنار جک AUX هم استفاده کنید.

4. کنترل صدا:

• با ولوم Volume حجم صدا به طور کلی تغییر می کند.

• با ولوم STEREO صدای راست و چپ را تنظیم کنید.

• با ولوم BASS صدای بیس را تنظیم کنید.

نکات مهم در استفاده

• امپدانس اسپیکر: فقط اسپیکرهای 4–8 اهمی استفاده کنید؛ امپدانس کمتر باعث خرابی برد می‌شود.

• جریان تغذیه: جریان تغذیه باید حداقل 3 آمپر باشد؛ جریان کمتر باعث کاهش توان و نویز می‌شود.

• ولتاژ ورودی: ولتاژ نباید از 24 ولت بیشتر شود؛ ولتاژ بالا باعث خرابی چیپ می‌شود.

• چیپ 16 پایه: برخی نسخه‌ها از چیپ TPA3118 (16 پایه) استفاده می‌کنند که کیفیت صدای کمی پایین‌تر از TPA3116D2 دارد.

• ورودی AUX: ورودی صدا آنالوگ و از جک 3.5mm است؛ برای ورودی دیجیتال نیاز به مبدل دارید.

• اتصالات: از لحیم‌کاری تمیز و اتصالات محکم استفاده کنید تا نویز کاهش یابد.

مشخصات فنی


توان استریو2×50W
توان ساب ووفر100W
توان کلی200W (2×50W + 100W)
چیپ اصلیTPA3116D2 دو عدد
چیپ درایورNE5532
کلاسClass D
ولتاژ ورودی12–24V DC
امپدانس4–8 اهم
SNR100 dB
ابعاد100×70×30 میلی‌متر
کنترل هاStereo، Bass، Total
ورودیAUX (3.5mm) و مادگی 3 پین

سوالات متداول


پرسش و پاسخ

آیا این برد با چیپ 16 پین واقعی است؟

بله، نسخه اصلی دارای 2 عدد چیپ TPA3116D2 16 پایه اورجینال است که توان واقعی 2*50W+100W ارائه می‌دهد. نسخه‌های غیراصلی با دو تراشه 16 پایه توان کمتری دارند.

ولتاژ بهینه برای این آمپلی‌فایر چیست؟

ولتاژ بهینه 24 ولت DC 10 آمپر است؛ ولتاژ 12 ولت نیز قابل استفاده است اما توان خروجی کاهش می‌یابد.

آیا می‌توانم از این برد برای خودرو استفاده کنم؟

بله، با ولتاژ ورودی 12-24V انعطاف‌پذیر، مناسب برای سیستم‌های صوتی خودرو (12V) و خانگی (24V) است.

چه امپدانس اسپیکر باید استفاده کنم؟

فقط اسپیکرهای 4 تا 8 اهم پشتیبانی می‌شوند؛ امپدانس کمتر ممکن است باعث آسیب به برد شود.

آیا کنترل ساب‌ووفر جداگانه دارد؟

بله، دارای ولوم جداگانه برای تنظیم شدت صدای ساب‌ووفر و بلندگوهای عادی است.

دیتاشیت


دانلود دیتاشیتPDF · ۲۹۳ کیلوبایت

خریداری‌شده با این محصول

پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث

کد کالا:008286
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث
645٬000
ماژول بلوتوث صوتی MH-M18

کد کالا:009001
ماژول بلوتوث صوتی MH-M18
165٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
فیش آداپتوری ترمینال دار (نری)

کد کالا:010874
فیش آداپتوری ترمینال دار (نری)
24٬000
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB

کد کالا:009518
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB
709٬000
نمایشگر باتری 12 ولت مدل XD82B

کد کالا:011008
نمایشگر باتری 12 ولت مدل XD82B
95٬000
ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 به همراه ولوم

کد کالا:008225
ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 به همراه ولوم
171٬000
ولت متر آمپر متر 10A 100V DC قرمز آبی

کد کالا:003197
ولت متر آمپر متر 10A 100V DC قرمز آبی
350٬000
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید

کد کالا:003214
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید
41٬000
جک مادگی آداپتور روپنلی مهره خور پلاستیکی

کد کالا:002747
جک مادگی آداپتور روپنلی مهره خور پلاستیکی
14٬000
خازن پلی استر 1.5uF / 400V

کد کالا:002567
خازن پلی استر 1.5uF / 400V
24٬000
سوئیچ آلفا کلید گرد S1201

کد کالا:012022
سوئیچ آلفا کلید گرد S1201
229٬000

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

محصولات مرتبط

ماژول آمپلی فایر 2X50W وات استریو XH-M562

کد کالا:010917
ماژول آمپلی فایر 2X50W وات استریو XH-M562
385٬000
ماژول MP3 PLAYER - TFT AND USB

کد کالا:003029
ماژول MP3 PLAYER - TFT AND USB
262٬000
معرفی ماژول آمپلی مونو DY-AP3001 30W

کد کالا:010388
ماژول آمپلی مونو DY-AP3001 30W
403٬000
ماژول DFPlayer Mini

کد کالا:009181
ماژول DFPlayer Mini مدل (HW247A) با چیپ TD5580A
276٬000
ماژول تقویت کننده 5 وات مونو XHM125

کد کالا:010389
ماژول تقویت کننده 5 وات مونو XHM125
138٬000
ماژول میکروفن ky-037

کد کالا:003096
ماژول میکروفن ky-037
108٬000
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD

کد کالا:009167
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD
359٬000
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W

کد کالا:011023
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W
5٬106٬000
ماژول میکروفن به همراه تقویت کننده MAX9814

کد کالا:009520
ماژول میکروفن به همراه تقویت کننده MAX9814
498٬000
کراس اور 120 وات مدل WEAH-338

کد کالا:010132
کراس اور 120 وات مدل WEAH-338
1٬177٬000
ماژول پری آمپلی فایر بلوتوث دار XY-BDT-B سه ولومه

کد کالا:018907
ماژول پری آمپلی فایر بلوتوث دار XY-BDT-B سه ولومه
1٬890٬000
ماژول بلوتوث و پخش کننده صوتي BT-201

کد کالا:009305
ماژول بلوتوث و پخش کننده صوتي BT-201
527٬000
