ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 به همراه ولوم

کد کالا: 008225
دسته‌بندی:ماژولماژول آمپلی فایرماژول صوتی و آلتراسونیک

171٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول


ماژول آمپلی فایر PAM8403، 2x3W کلاس D ولوم دار استریو

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 و ولوم یک تقویت‌کننده صوتی کوچک، کم‌مصرف و بسیار کاربردی برای انواع پروژه‌های الکترونیکی و صوتی است. این ماژول استریو با دو کانال خروجی 3 وات، صدایی شفاف و مناسب را برای اسپیکرهای کوچک فراهم می‌کند و به دلیل راندمان بالا، ابعاد جمع‌وجور و راه‌اندازی آسان، انتخابی عالی برای ساخت اسپیکر پرتابل، سیستم صوتی DIY و پروژه‌های آموزشی محسوب می‌شود.

تراشه PAM8403 از نوع کلاس D بوده و با مصرف انرژی پایین، بازده بالا و تولید گرمای کم، عملکردی پایدار و اقتصادی ارائه می‌دهد. همین ویژگی باعث شده این ماژول آمپلی فایر برای کار با منابع تغذیه 5 ولت، پاوربانک، آداپتور و باتری گزینه‌ای بسیار مناسب باشد. وجود ولوم تنظیم صدا روی برد نیز کنترل خروجی صوتی را ساده‌تر می‌کند و کاربر می‌تواند بدون نیاز به مدار اضافی، میزان صدا را به‌راحتی تنظیم کند.

این ماژول آمپلی فایر استریو PAM8403 معمولاً برای راه‌اندازی اسپیکرهای 4 تا 8 اهم استفاده می‌شود و در پروژه‌هایی مانند اسپیکر بلوتوثی، تقویت صدای ماژول MP3، پخش‌کننده‌های صوتی، دستگاه‌های شارژی و تجهیزات صوتی سبک کاربرد فراوانی دارد. کیفیت صدای مناسب، مصرف پایین و قیمت اقتصادی، این برد را به یکی از محبوب‌ترین گزینه‌ها در میان ماژول‌های آمپلی فایر کوچک تبدیل کرده است.

اگر به دنبال یک ماژول تقویت صدا 2x3W با عملکرد پایدار، ابعاد کوچک و نصب آسان هستید، این محصول می‌تواند انتخابی مطمئن و مقرون‌به‌صرفه برای پروژه‌های خانگی، آموزشی و قابل‌حمل باشد. این ویژگی‌ها باعث شده‌اند که آمپلی فایر PAM8403 ولوم دار هم برای کاربران مبتدی و هم برای سازندگان حرفه‌ای پروژه‌های الکترونیکی گزینه‌ای بسیار مناسب باشد.

کاربرد ها :

• اسپیکر پرتابل — ساخت اسپیکر قابل حمل با باتری

• Mp3 پلیر — تقویت خروجی صدا در Mp3 پلیرها

• اسپیکر شارژی — سیستم‌های صوتی شارژری کوچک

• هدفون و اسپیکر کوچک — افزایش خروجی صدا در هدفون‌ها

• اسپیکر خانگی کوچک — برای اتاق‌های کوچک

• سیستم صوتی کامپیوتر — تقویت صدا برای اسپیکرهای کامپیوتر

• تلویزیون و مانیتور — تقویت خروجی صدا تلویزیون‌های کوچک

• ربات و درایور موتور — سیستم صوتی در ربات‌ها

• پروژه‌های آردوینو — تقویت صدا برای پروژه‌های آردوینو

• سیستم‌های هشدار صوتی — آلارم‌های صوتی با صدای قوی

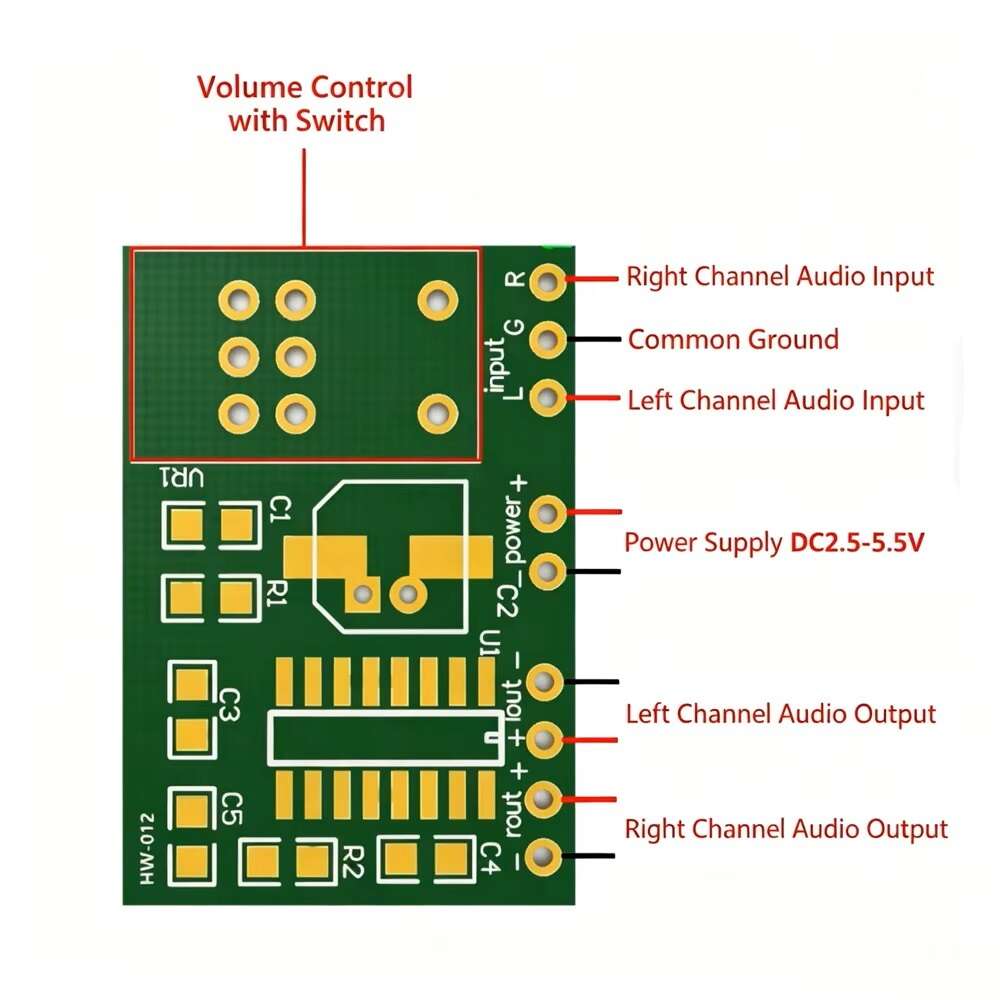

راه‌اندازی

1. تغذیه ماژول را با 5 ولت DC وصل کنید،.ولتاژ ورودی 2.5-5 ولت می باشد و ولتاژ 5 ولت توصیه شده است.

2. دو اسپیکر 4 یا 8 اهم را به خروجی‌های چپ و راست متصل کنید.

3. ورودی صوتی را از منبعی مثل موبایل، بلوتوث‌گیر یا خروجی MP3 پلیر به ورودی ماژول بدهید.

4. ولوم را به‌آرامی بالا ببرید تا از اعوجاج و فشار به اسپیکر جلوگیری شود.

5. اگر نویز یا افت کیفیت دیدید، اتصالات زمین و تغذیه را دوباره بررسی کنید.

نکات مهم

• این ماژول برای اسپیکرهای کوچک طراحی شده و برای توان‌های بالا یا ساب‌ووفر مناسب نیست.

• استفاده از اسپیکر 4 اهم معمولاً خروجی بهتری نسبت به 8 اهم می‌دهد.

• اگر منبع تغذیه ضعیف باشد، خروجی صدا کم‌جان یا پرنویز می‌شود.

• ولتاژ بالاتر از 5.5 ولت ندهید — تراشه PAM8403 می‌سوزد . بهترین عملکرد با 5V DC

• ورودی و خروجی را اشتباه وصل نکنید — باعث خرابی ماژول می‌شود

• منبع تغذیه با جریان کافی — حداقل 1 آمپر برای عملکرد بهتر

• تهویه مناسب — در صورت استفاده طولانی، تهویه مناسب فراهم کنید

• برای کاهش نویز تا حد امکان از منبع تغذیه مناسب با ریپل کم و اتصالات محکم و لحیم کاری تمییز استفاده کنید.

مشخصات فنی


تراشه آمپلی فایرPAM8403 (FiloTECH)
کلاس آمپلی فایرکلاس D
توان خروجی2x3W وات هر کانال
کانال هادو کاناله (استریو)
امپدانس بلندگو4 تا 8 اهم (4 اهم توصیه)
توان بلندگو2 تا 8 وات
ولتاژ تغذیه2.5 تا 5.5 ولت DC توصیه شده 5 ولت
ولتاژ توصیه شده5 ولت DC
راندمان (بازده)بیش از 90% (85% تا 90%)
فرکانس کاری20 هرتز تا 20 کیلوهرتز
SNR (نسبت سیگنال به نویز)90 dB
ابعاد ماژول29.5*20.2*15 میلی متر
نوع ورودیآنالوگ
ولوم تنظیم بلندیدارد

سوالات متداول


پرسش و پاسخ

آیا این ماژول ولوم تنظیم بلندی صدا دارد؟

بله! این مدل همراه با ولوم است .

تفاوت کلاس D با کلاس AB چیست؟

کلاس D: راندمان بالا (>90%)، مصرف کم، اندازه کوچک، گرمای کمتر — مناسب سیستم‌های پرتابل

کلاس AB: راندمان پایین (~60%)، مصرف بیشتر، گرمای بیشتر — کیفیت صدا بهتر در توان بالا

چه اسپیکر باید استفاده کنم؟

اسپیکر 4 تا 8 اهم— اسپیکر 4 اهم بهترین عملکرد دارد (بیشترین توان).

آیا با باتری کار می‌کند؟

بله! با 3 باتری قلمی 1.5V (4.5V کل) یا باتری لیتیومی 3.7V کار می‌کند — مناسب سیستم‌های پرتابل.

آیا می‌توانم از پورت USB تغذیه کنم؟

بله! پورت USB 5 ولت مناسب این ماژول است — می‌توانید از پورت کامپیوتر یا آداپتور USB استفاده کنید.

چقدر نویز دارد؟

نویز بسیار کم — حتی وقتی هیچ وسیله به ورودی وصل نیست، نویز شنیده نمی‌شود. SNR 90 dB دارد..

راندمان چقدر است؟

بیش از 90% (85% تا 90%) — یکی از بالاترین راندمان‌ها در آمپلی‌فایرها.

آیا برای اسپیکر بلوتوثی مناسب است؟

بله! بسیار مناسب — با ماژول بلوتوث سازگار است و ورودی آنالوگ برای صدا دارد و اندازه کوچک دارد.

آیا می‌شود خروجی بلوتوث صوتی را به آن وصل کرد؟

بله، ورودی صوتی ماژول می‌تواند از خروجی بلوتوث یا هر منبع صدای آنالوگ تغذیه شود.

دیتاشیت


دانلود دیتاشیتPDF · ۱۹۵ کیلوبایت

محصولات مرتبط

ماژول آمپلی فایر 2X50W وات استریو XH-M562

کد کالا:010917
ماژول آمپلی فایر 2X50W وات استریو XH-M562
385٬000
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB

کد کالا:009518
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB
709٬000
ماژول MP3 PLAYER - TFT AND USB

کد کالا:003029
ماژول MP3 PLAYER - TFT AND USB
262٬000
معرفی ماژول آمپلی مونو DY-AP3001 30W

کد کالا:010388
ماژول آمپلی مونو DY-AP3001 30W
403٬000
ماژول DFPlayer Mini

کد کالا:009181
ماژول DFPlayer Mini مدل (HW247A) با چیپ TD5580A
276٬000
ماژول تقویت کننده 5 وات مونو XHM125

کد کالا:010389
ماژول تقویت کننده 5 وات مونو XHM125
138٬000
برد آمپلی فایر حرفه ای 2x50W+100W XH-M139

کد کالا:008353
برد آمپلی فایر حرفه ای 2x50W+100W XH-M139 (چیپ 16 پین)
1٬450٬000
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD

کد کالا:009167
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD
359٬000
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W

کد کالا:011023
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W
5٬106٬000
ماژول میکروفن به همراه تقویت کننده MAX9814

کد کالا:009520
ماژول میکروفن به همراه تقویت کننده MAX9814
498٬000
کراس اور 120 وات مدل WEAH-338

کد کالا:010132
کراس اور 120 وات مدل WEAH-338
1٬177٬000
ماژول پری آمپلی فایر بلوتوث دار XY-BDT-B سه ولومه

کد کالا:018907
ماژول پری آمپلی فایر بلوتوث دار XY-BDT-B سه ولومه
1٬890٬000

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

خریداری‌شده با این محصول

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403

کد کالا:009406
ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 بدون ولوم
65٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
ماژول بلوتوث صوتی MH-M18

کد کالا:009001
ماژول بلوتوث صوتی MH-M18
165٬000
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید

کد کالا:003214
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید
41٬000
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث

کد کالا:008286
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث
645٬000
ماژول شارژر باتری TP4056 تک چیپ

کد کالا:003215
ماژول شارژر باتری TP4056 تک چیپ با سوکت اندروید
34٬000
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)

کد کالا:010242
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)
17٬000
بچه راکر مشکی 2 پین

کد کالا:001968
بچه راکر مشکی 2 پین
6٬000
ماژول مبدل DC-DC افزاینده XL6009

کد کالا:002858
ماژول مبدل DC-DC افزاینده XL6009
176٬000
ال ای دی 5 میلی متر 7 رنگ شفاف fast ( بسته 10 عددی )

کد کالا:001813
ال ای دی 5 میلی متر 7 رنگ شفاف fast ( بسته 10 عددی )
52٬000
ماژول میکروفن ky-037

کد کالا:003096
ماژول میکروفن ky-037
108٬000
ماژول شارژر و بوستر TYPE-C

کد کالا:009154
ماژول شارژر و بوستر باتری لیتیومی TYPE-C 2A
142٬000
