شارژر باتری 4 سل (برد سبز) 20 آمپر

کد کالا: 009362
دسته‌بندی:ماژولماژول تغذیه، ولتاژ و جریانسایر

ماژول مدیریت سیستم باتری ( BMS )  با جریان 20 آمپر و ولتاژ 14.8 ولت برای شارژ و دشارژ باتری 4 سل لیتیومی 18650، دارای حفاظت در برابر شارژ بیش از حد، حفاظت در برابر تخلیه بیش از حد، حفاظت در برابر جریان اضافه و حفاظت از اتصال

318٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول


شارژر باتری 4 سل (برد سبز) 20 آمپر

شارژر باتری 4 سل (برد سبز) 20 آمپر یک ماژول کاربردی و حرفه‌ای برای شارژ و حفاظت از پک‌های لیتیومی 4 سل سری است که برای باتری‌های Li-ion و LiPo با ولتاژ نامی 14.8 ولت و ولتاژ شارژ کامل 16.8 ولت طراحی شده است. این برد به‌دلیل توان جریان بالا، حفاظت‌های الکترونیکی کامل و استفاده آسان، یکی از گزینه‌های محبوب برای پروژه‌های باتری‌محور، پاوربانک‌های صنعتی، ابزارهای شارژی و سیستم‌های پرتابل محسوب می‌شود.

اگر به دنبال یک شارژر باتری 4 سل لیتیومی هستید که بتواند هم‌زمان شارژ مطمئن و حفاظت مناسب را برای پک شما فراهم کند، برد سبز 20 آمپر انتخابی بسیار مناسب است. این ماژول برای پک‌های چهار سلولی سری طراحی شده و وظیفه دارد ولتاژ و جریان شارژ را در محدوده‌ای ایمن نگه دارد تا باتری‌ها در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافه و اتصال کوتاه محافظت شوند. همین موضوع باعث می‌شود عمر باتری افزایش پیدا کند و عملکرد پک در استفاده‌های طولانی‌مدت پایدارتر باقی بماند.

این برد معمولاً در پروژه‌هایی استفاده می‌شود که به توان بالاتر و جریان شارژ قابل‌توجه نیاز دارند. به همین دلیل، برای پک‌های 18650 چهار سل سری، سیستم‌های روشنایی پرتابل، تجهیزات قابل‌حمل، منابع تغذیه باتری‌محور و پروژه‌های DIY گزینه‌ای بسیار محبوب است. طراحی جمع‌وجور برد، نصب ساده و سازگاری با انواع باتری‌های لیتیومی 4S باعث شده این ماژول هم برای کاربران حرفه‌ای و هم برای سازندگان پروژه‌های شخصی انتخابی قابل‌اعتماد باشد.

کاربردها

• شارژ و مدیریت پک باتری 18650 چهار سل.

• پاوربانک‌ها و منابع تغذیه پرتابل.

• تجهیزات شارژی و ابزارهای باتری‌محور.

• سیستم‌های روشنایی قابل‌حمل و پروژه‌های DIY.

• پروژه‌های ذخیره انرژی و سیستم‌های الکترونیکی مبتنی بر باتری.

راه‌اندازی و استفاده

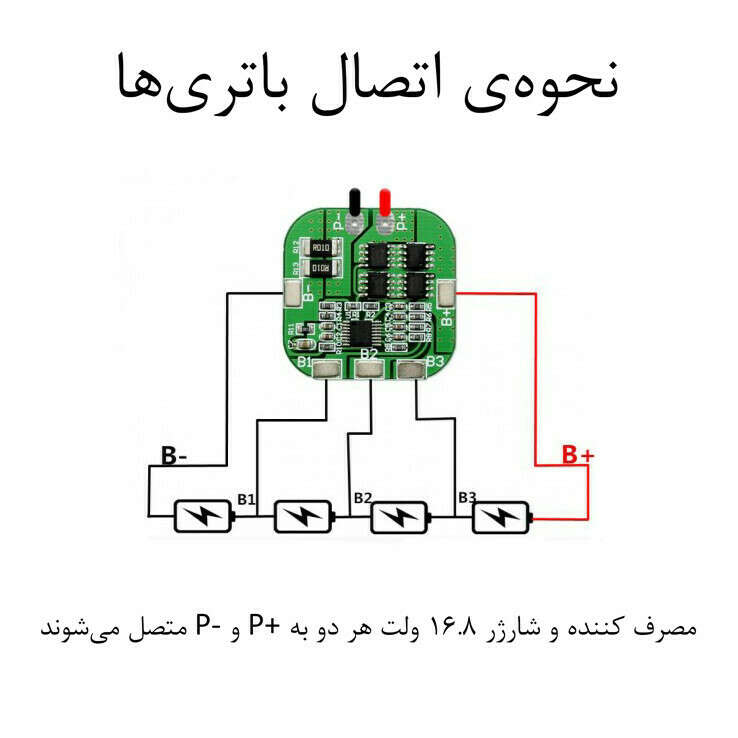

برای استفاده از این ماژول، ابتدا باید پک باتری 4 سل را به‌صورت سری به هم متصل کنید .

پد های B+,B- را به قطب منی و مثبت کلی پک باتیر ها متصل کنید و پد های B1,B2,B3 را به ترتیب تصویر زیر متصل کنید.

پد های P+,P- هم به عنوان ورودی و هم به عنوان خروجی استفاده می شود. برای تغذیه برد از منبع شارژ مناسب با ولتاژ 16.8V-17V را در نظر بگیرید و به ورودی اعمال کنید.

اگر پک شما جریان بالایی مصرف می‌کند، بهتر است از سیم‌کشی با سطح مقطع مناسب و اتصالات محکم استفاده کنید تا افت ولتاژ و داغی به حداقل برسد.

رعایت قطب مثبت و منفی در هنگام نصب بسیار مهم است، چون اتصال اشتباه می‌تواند به برد یا پک باتری آسیب وارد کند.

نکات مهم در استفاده

• این برد مخصوص پک 4 سل یعنی 4 عدد باتری سری شده مناسب است و برای تعداد سل دیگر نباید استفاده شود.

• ولتاژ شارژ کامل برای پک 4 سل معمولاً 16.8 ولت است.

• اگر از سلول‌های 18650 استفاده می‌کنید، باید همه سلول‌ها از یک برند، یک ظرفیت و در وضعیت سلامت مشابه باشند.

• برای جریان‌های بالا، خنک‌سازی و سیم‌کشی استاندارد ضروری است.

• در پروژه‌هایی که مصرف مداوم یا جریان بالا دارند، توجه به تهویه و دفع حرارت اهمیت زیادی دارد..

• استفاده از شارژر نامناسب یا منبع تغذیه ضعیف می‌تواند به کیفیت شارژ و عمر پک آسیب بزند.

مشخصات فنی


مدلHX-4S-A20 / برد سبز 4 سل
نوع باتریLi-ion / LiPo
تعداد سل4 سل سری
ولتاژ نامی14.8 ولت
ولتاژ شارژ کامل16.8 ولت
ولتاژ شارژ بیش از حد4.25-4.35V ± 0.05V
ولتاژ دشارژ بیش از حد2.3-3.0V ± 0.05V
ولتاژ کاری16.8V-17V
جریان کاریحداکثر 20 آمپر توصیه شده 10-15 آمپر
جریان استند بایکمتر از 30uA
حفاظت اضافه شارژدارد
حفاظت تخلیه بیش از حددارد
حفاظت اتصال کوتاهدارد
کاربردمدیریت شارژ و دشارژ پک باتری 4 سل (BMS)
دمای کاری40-+50 ℃
ابعاد34.5 * 34.5 * 1 میلی متر

سوالات متداول


پرسش و پاسخ

این برد برای چه باتری‌هایی مناسب است؟

برای باتری‌های لیتیوم یون و لیتیوم پلیمر 4 سل سری مناسب است.

ولتاژ شارژ کامل آن چقدر است؟

ولتاژ شارژ کامل معمولاً 16.8 ولت است.

آیا این ماژول فقط شارژر است یا محافظ هم هست؟

این برد در عمل هم نقش شارژ و هم نقش محافظ باتری (BMS) را دارد و از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد و اتصال کوتاه محافظت می‌کند.

آیا برای پک 18650 مناسب است؟

بله، یکی از کاربردهای اصلی آن شارژ و مدیریت پک‌های 4 سل سری 18650 است.

جریان 20 آمپر یعنی همیشه با 20 آمپر شارژ می‌کند؟

خیر، 20 آمپر حداکثر توان جریان‌دهی یا تحمل برد است و جریان واقعی شارژ به منبع، سلول‌ها و طراحی پک بستگی دارد.

دیتاشیت


دانلود دیتاشیتPDF · ۹۱ کیلوبایت
