ماژول BMS باتری لیتیومی 4S 30A | برد محافظ و مدیریت شارژ باتری 4 سل

ماژول BMS باتری لیتیومی 4S 30A قرمز یک برد مدیریت و حفاظت باتری است که برای استفاده در پک‌های باتری لیتیومی چهار سلولی طراحی شده است. این ماژول می‌تواند در پروژه‌هایی که از باتری‌های لیتیوم‌یون یا لیتیوم‌پلیمر در آرایش 4S استفاده می‌کنند، به‌عنوان بخشی از سیستم مدیریت باتری مورد استفاده قرار گیرد.
در پک باتری 4S، چهار سلول به‌صورت سری به یکدیگر متصل می‌شوند. ولتاژ نامی چنین پک‌هایی معمولاً حدود 14.8 ولت است و ولتاژ شارژ کامل آن‌ها به حدود 16.8 ولت می‌رسد. استفاده از یک مدار مدیریت مناسب برای چنین پک‌هایی اهمیت زیادی دارد، زیرا سلول‌های سری‌شده باید در هنگام شارژ و دشارژ تحت کنترل و حفاظت مناسب قرار داشته باشند. ساختار 4S به معنای اتصال چهار سلول لیتیومی به‌صورت سری است. در این آرایش، ولتاژ سلول‌ها با یکدیگر جمع می‌شود؛ به همین دلیل، استفاده از BMS مناسب برای تعداد سلول‌های موردنظر اهمیت زیادی دارد. این ماژول برای پک‌های 4S طراحی شده و نباید برای پک‌های 1S، 2S یا 3S بدون مدار مناسب استفاده شود.
برد BMS یا Battery Management System وظیفه نظارت و حفاظت از پک باتری را بر عهده دارد. در پک‌های چندسلولی، تنها اتصال سلول‌ها به یکدیگر کافی نیست و باید وضعیت شارژ و تخلیه آن‌ها نیز کنترل شود. ماژول BMS 4S می‌تواند بسته به طراحی و مدار داخلی خود، برای حفاظت در برابر شرایطی مانند: شارژ بیش از حد/ تخلیه بیش از حد/ جریان بیش از حد/ اتصال کوتاه مورد استفاده قرار گیرد. البته نوع و سطح دقیق حفاظت‌ها برای کاربردهای حساس و خاص باید بر اساس مدل واقعی برد و آی‌سی‌های استفاده‌شده روی آن بررسی شود.
عنوان 30A نشان‌دهنده ظرفیت جریان نامی اعلام‌شده برای این نوع برد است؛ بااین‌حال جریان واقعی توصیه شده و قابل استفاده بدون هیت سینک تا 10A و با هیت سینک و خنک کاری تا 15A است و به عواملی مانند سیستم خنک‌کاری، دمای محیط، نوع باتری و شرایط کاری بستگی دارد. بنابراین در کاربردهای پرجریان، باید از عبور جریان مداوم بیش از ظرفیت واقعی برد خودداری شود و شرایط حرارتی ماژول نیز مورد توجه قرار گیرد.
ماژول BMS باتری لیتیومی 4S 30A قرمز می‌تواند در ساخت پک‌های باتری سفارشی مورد استفاده قرار گیرد. برای ساخت یک پک 4S مناسب، سلول‌ها باید از نظر مشخصات فنی با یکدیگر سازگار باشند. بهتر است سلول‌های مورد استفاده دارای: ظرفیت مشابه/ ولتاژ مشابه / سطح سلامت یکسان/ مقاومت داخلی نزدیک به هم باشند. استفاده از سلول‌های نامتجانس می‌تواند باعث عدم تعادل بین سلول‌ها و کاهش ایمنی و عملکرد پک شود.
در پروژه‌هایی که به منبع تغذیه قابل‌حمل با ولتاژ بالاتر نیاز دارند، پک باتری 4S می‌تواند گزینه مناسبی باشد. ماژول BMS در چنین سیستم‌هایی به‌عنوان بخش مهمی از مدار مدیریت باتری مورد استفاده قرار می‌گیرد. این برد می‌تواند در پروژه‌های رباتیک، تجهیزات قابل‌حمل، سیستم‌های موتوری و پروژه‌های DIY باتری‌محور کاربرد داشته باشد.

کاربردها

• ساخت پک باتری لیتیومی 4S
• پروژه‌های رباتیک
• تجهیزات قابل‌حمل
• سیستم‌های باتری‌محور
• موتورهای DC و پروژه‌های موتوری
• وسایل نقلیه الکتریکی سبک
• پروژه‌های DIY
• ابزارهای قابل‌حمل
• سیستم‌های ذخیره انرژی
• پروژه‌های الکترونیکی و صنعتی
• سیستم‌های نیازمند پک باتری حدود 14.8 ولت

راه اندازی

• آماده‌سازی پک باتری 4S
در پک 4S، چهار سلول لیتیومی به‌صورت سری متصل می‌شوند؛ ولتاژ نامی کل پک معمولاً حدود 14.8V و ولتاژ شارژ کامل حدود 16.8V است.

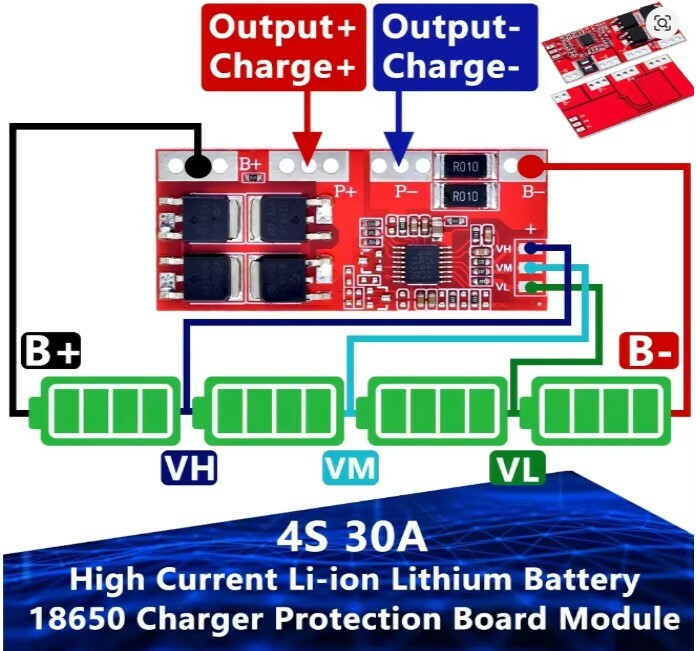

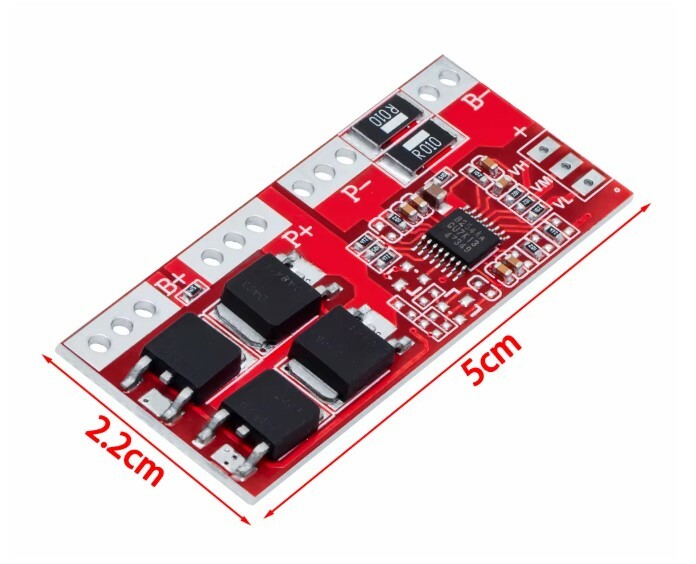

• شناسایی پایه‌های BMS
در بسیاری از بردهای BMS چهار سلول، پایه‌هایی مانند موارد زیر دیده می‌شود:
B- → منفی کل پک
VL → اتصال بین سلول اول و دوم
VM → اتصال بین سلول دوم و سوم
VH → اتصال بین سلول سوم و چهارم
B+ → مثبت کل پک
برخی بردها ممکن است نام‌گذاری متفاوتی داشته باشند؛ بنابراین به نوشته روی خود برد اولویت بدهید. برای اتصالات از سیم های با کیفیت و ضخیم و ترجیحا نسوز و لحیم کاری تمییز استفاده نمایید.
“اتصال اشتباه سیم‌های بالانس می‌تواند باعث آسیب جدی به BMS و باتری شود.”
• اتصال ورودی و خروجی
پایه های P+ / P- هم می تواند به عنوان ورودی و هم به عنوان خروجی استفاده شود. برای پک باتری لیتیومی 4S معمولاً از شارژر با ولتاژ نهایی 16.8V DC استفاده می‌شود؛ اما جریان شارژ باید متناسب با ظرفیت باتری و مشخصات BMS انتخاب شود.
بعد از شارژ اتری ها و قطع شارژر می توانید از پایه های P+,P- به عنوان خروجی استفاده کنید.

نکات مهم هنگام استفاده

• این ماژول را با شارژر اشتباه نگیرید : BMS وظیفه مدیریت و حفاظت از باتری را بر عهده دارد و وجود BMS به‌تنهایی به معنای داشتن شارژر داخلی نیست. برای شارژ پک 4S باید از شارژر با ولتاژ 16.8V DC مناسب استفاده شود و شارژر باید بتواند جریان لازم برای شارژ باتری ها را فراهم کند.

• جریان 30 آمپر را قطعی و دائمی فرض نکنید : عبارت 30A معمولاً به ظرفیت جریان نامی اعلام‌شده برای برد اشاره دارد؛ اما جریان واقعی قابل استفاده به موارد زیر وابسته است: کیفیت PCB / نوع MOSFETها / سیستم خنک‌کاری / مدت زمان عبور جریان / دمای محیط / کیفیت اتصالات / نوع باتری ؛ بنابراین نباید بدون بررسی دقیق، جریان 30 آمپر را به‌عنوان جریان دائمی تضمین‌شده در همه شرایط در نظر گرفت. جریان توصیه شده برای کار دائم 10A بدون هیت سینک و 15A با هیت سینک و خنک کاری مناسب می باشد و در صورت جریان کشی لحظه ای تا 30A توصیه شده است.

• سلول‌های نامتجانس و متفاوت استفاده نکنید : ترکیب سلول‌هایی با ظرفیت یا وضعیت متفاوت می‌تواند باعث: عدم تعادل ولتاژ / کاهش ظرفیت واقعی پک / گرم شدن باتری / کاهش عمر سلول‌ها شود.

• باتری آسیب‌دیده استفاده نکنید : از استفاده از سلول‌هایی که: متورم هستند/ نشتی دارند/ آسیب فیزیکی دیده‌اند/ بیش از حد گرم می‌شوند / ولتاژ غیرعادی دارند؛ خودداری کنید.

• به قطبیت های مثبت و منفی توجه کنید : اتصال معکوس باتری یا شارژر می‌تواند باعث آسیب به BMS، باتری یا سایر تجهیزات شود. قبل از روشن کردن سیستم، قطب مثبت و منفی را با مولتی‌متر بررسی کنید.

• اتصالات پرجریان باید مناسب باشند : برای جریان‌های بالا، سیم‌ها، لحیم‌کاری، کانکتورها و مسیرهای مدار باید توان عبور جریان موردنظر را داشته باشند. از سیم های با کیفیت و ضخیم و ترجیحا نسوز و لحیم کاری تمییز استفاده نمایید.

• از اتصال کوتاه جلوگیری کنید : باتری‌های لیتیومی می‌توانند جریان بسیار زیادی در زمان اتصال کوتاه ایجاد کنند. هنگام کار با پک 4S، از اتصال تصادفی پایانه‌های مثبت و منفی جلوگیری کنید.

• هنگام شارژ، دمای پک را کنترل کنید : اگر BMS، باتری یا سیم‌ها به‌طور غیرعادی داغ شدند، شارژ یا استفاده از سیستم را متوقف کنید و علت مشکل را بررسی نمایید.
