ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت) | مبدل ولتاژ USB Type-C PD به 15 ولت DC
ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت) یک برد USB Type-C PD Trigger جمعوجور و کاربردی است که برای دریافت ولتاژ 15 ولت از شارژرهای سازگار با USB-PD طراحی شده است. این ماژول برای کسانی که میخواهند از شارژر Type-C بهعنوان یک منبع تغذیه DC تمیز و قابلاعتماد استفاده کنند، گزینهای مناسب و حرفهای به شمار میآید.
مزیت اصلی این ماژول، استفاده از پورت USB Type-C و استاندارد USB Power Delivery است که امکان درخواست ولتاژ 15 ولت از شارژر را فراهم میکند. به این ترتیب، بهجای استفاده از آداپتورهای بزرگ و حجیم، میتوانید از یک شارژر USB-C سازگار، برق مورد نیاز پروژه خود را تامین کنید.
این ویژگی برای کاربرانی که با محدودیت فضا، حملپذیری یا تعداد زیاد آداپتور روبهرو هستند، بسیار ارزشمند است. همچنین به دلیل ابعاد کوچک و طراحی ساده، نصب آن در داخل جعبهها و پروژههای سفارشی راحت است.
کاربردها
• تبدیل شارژر USB-C سازگار با USB-PD به منبع تغذیه 15 ولت DC.
• تغذیه بردهای الکترونیکی و پروژههای DIY که ورودی 15 ولت میخواهند.
• راهاندازی و تست تجهیزات DC سبک تا متوسط در کارگاه و تعمیرات.
• استفاده در دستگاههای قدیمی یا سختافزارهایی که با آداپتور 15 ولت کار میکنند.

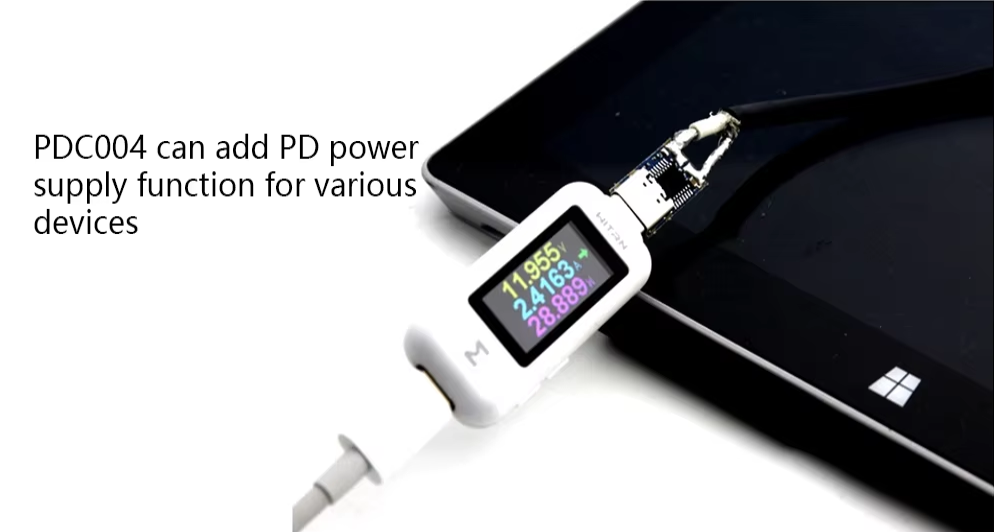

• ساخت منبع تغذیه جمعوجور و قابل حمل با شارژر Type-C.
• تامین برق برای ابزارها و ماژولهای الکترونیکی که با 15 ولت DC سازگار هستند.
• جایگزینکردن آداپتورهای حجیم با یک راهحل مدرن مبتنی بر USB-PD.
راهاندازی
1. اتصال به شارژر: یک کابل USB Type-C را به پورت ورودی ماژول (مادگی) و سر دیگر آن را به یک شارژر که استاندارد Power Delivery (PD) را پشتیبانی میکند، متصل کنید .
2. اتصال بار (مدار هدف): دو پد لحیمکاری خروجی که با علامتهای مثبت و منفی مشخص شدهاند را به ورودی مدار یا دستگاه خود لحیم کنید. حتماً به قطبیت (+ و -) دقت کنید تا از آسیب به مدار جلوگیری شود .
3. تأیید عملکرد: با استفاده از یک مولتیومتر، ولتاژ خروجی را در ترمینالهای خروجی اندازهگیری کنید تا از صحت عملکرد و دریافت ولتاژ ۱۵ ولت اطمینان حاصل کنید .
نکات مهم
• شارژر PD الزامی است: این ماژول فقط با شارژرهای USB Power Delivery (PD) کار میکند. با شارژرهای معمولی (۵ ولت) یا فناوری Quick Charge (QC) سازگار نیست .
• پشتیبانی از ۱۵ ولت توسط شارژر: ماژول درخواست ۱۵ ولت میدهد. اما اگر شارژر شما این ولتاژ را پشتیبانی نکند، ماژول بهطور خودکار بالاترین ولتاژ ممکن بعدی (مثلاً ۱۲ ولت) را درخواست میکند . بنابراین، خروجی ممکن است ۱۵ ولت نباشد. حتماً از پشتیبانی شارژر خود از ۱۵ ولت اطمینان حاصل کنید.

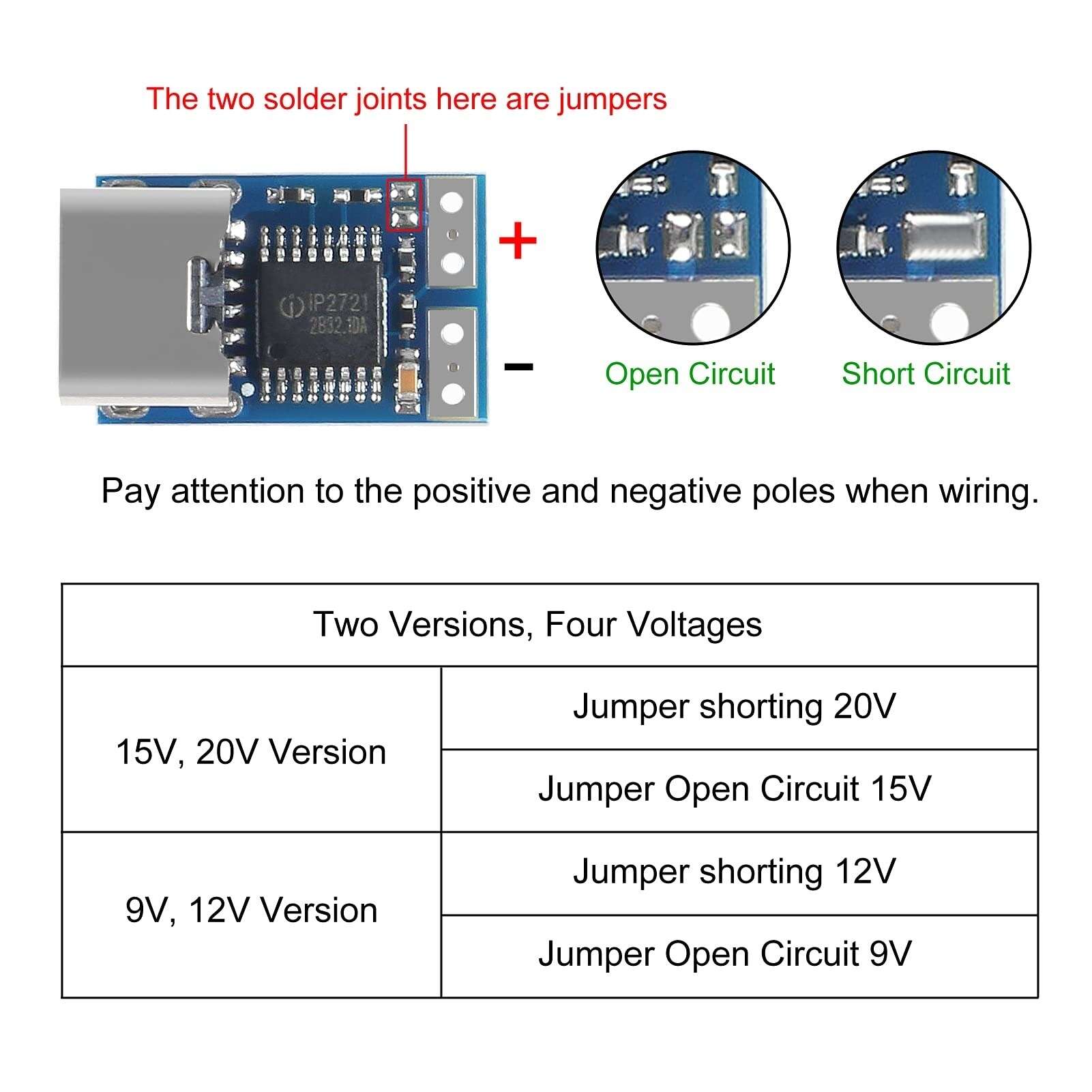

• ولتاژ قابل تغییر یا برنامهریزی مجدد نیست: این مدل یک ولتاژ ثابت ۱۵ ولت دارد و بر پایه یک تراشه سختافزاری غیرقابل برنامهریزی ساخته شده است . امکان تغییر ولتاژ یا آپدیت آن وجود ندارد. البته با تغییر وضعیت جامپر روی برد می توان بین 15 و 20 ولت DC در خروجی تغییر ایجاد کرد. برای درک بهتر به تصاویر محصول مراجعه کنید.
• استفاده از کابل مناسب برای جریانهای بالا: برای دریافت جریان های بالا از کابل با کیفیت و مناسب فست شارژ واقعی استفاده کنید.
• عدم پشتیبانی از PPS: این ماژول از استاندارد جدیدتر PPS (Programmable Power Supply) پشتیبانی نمیکند .
• در نحوه اتصالات و قطبیت ها دقت کافی داشته باشید چرا که باعث آسیب به ماژول و یا مصرف کننده خواهد شد.
مشخصات فنی:
مدل: PDC004
نوع ماژول: Type-C PD Trigger / Decoy Board
ولتاژ خروجی: 15 ولت DC
ولتاژهای جایگزین در صورت عدم پشتیبانی منبع: 12 ولت یا 9 ولت یا 5 ولت
عملکرد در صورت عدم سازگاری شارژر: ماژول بهطور خودکار بالاترین ولتاژ ممکن بعدی را درخواست میکند.
ورودی: USB Type-C از شارژر PD
تراشه: IP2721 / 2721
تعداد ورودی: 1 پورت Type-C
تعداد خروجی: 1 خروجی (پدهای مثبت و منفی)
حداکثر جریان کاری: 5 آمپر
حداکثر توان خروجی: 75 وات
دمای کاری: 40- تا 85+ درجه سانتیگراد
ابعاد: حدود 17.6 × 10.2 × 4.2 میلیمتر
پرسش و پاسخ
این ماژول با چه شارژرهایی کار میکند؟
این ماژول فقط با شارژرهایی که از استاندارد Power Delivery (PD) پشتیبانی میکنند، سازگار است. با شارژرهای معمولی ۵ ولتی یا دارای فناوری Quick Charge (QC) کار نمیکند . حتماً از PD بودن شارژر خود اطمینان حاصل کنید.
اگر شارژر PD من از ولتاژ ۱۵ ولت پشتیبانی نکند، چه میشود؟
ماژول بهطور خودکار پایینترین ولتاژ موجود بعدی را درخواست میکند . برای مثال، اگر شارژر شما ۱۵ ولت را پشتیبانی نکند اما ۱۲ ولت را داشته باشد، ماژول همان ۱۲ ولت را تحویل میدهد. بنابراین، خروجی ممکن است دقیقاً ۱۵ ولت نباشد . قبل از اتصال دستگاه حساس، حتماً خروجی را با مولتیومتر تست کنید .
آیا میتوان ولتاژ این ماژول را تغییر داد یا برنامهریزی مجدد کرد؟
خیر، قطعاً نه. این ماژول از تراشه سختافزاری IP2721 استفاده میکند که قابلیت آپدیت، تغییر ولتاژ یا برنامهریزی مجدد را ندارد . این یک قطعه تکولتاژه است و برای همیشه به همان ولتاژی که روی آن نوشته شده، قفل میماند.
حداکثر جریان و توانی که میتوانم دریافت کنم چقدر است؟
این ماژول برای جریان تا ۵ آمپر طراحی شده است . در ولتاژ ۱۵ ولت، حداکثر توان معادل ۷۵ وات خواهد بود. اما برای دریافت جریان بیش از ۳ آمپر، حتماً به یک کابل فست شارژ واقعی و با کیفیت و با ضخامت مناسب نیاز دارید .
آیا این ماژول از استاندارد PPS پشتیبانی میکند؟
خیر. این ماژول از استاندارد جدیدتر PPS (Programmable Power Supply) پشتیبانی نمیکند . فقط ولتاژهای ثابت ۹، ۱۲، ۱۵ و ۲۰ ولت را پشتیبانی میکند.
آیا این ماژول برای تغذیه لپتاپ مناسب است؟
بله، برای لپتاپهایی که با ولتاژ ۱۵ ولت کار میکنند، بسیار مناسب است . اما اگر لپتاپ شما به ۲۰ ولت نیاز دارد، باید مدل ۲۰ ولت این ماژول را تهیه کنید . همچنین توجه داشته باشید که ماژول اطلاعات شارژر را برای دستگاه مقصد ارسال نمیکند و صرفاً یک تریگر ساده است .
آیا با این ماژول میتوانم یک پاوربانک بسازم؟
خیر. این ماژول برای گرفتن برق از یک منبع PD طراحی شده است، نه برای تأمین برق به یک دستگاه USB-C . شما نمیتوانید با این ماژول یک پاوربانک بسازید؛ بلکه آن را به شارژر متصل میکنید تا ولتاژ مورد نیاز را دریافت کنید.
3 دیدگاه برای ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت)
برای فرستادن دیدگاه، باید وارد شده باشید.
125,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
محصولات مرتبط
سارا –
سلام مدل 20 ولت این ماژول رو موجود کنید لطفا
پشتیبان جم ترونیک –
سلام تلاش میکنیم در آینده موجود بشه.
Mehi –
لطفاً مدلهای ۹ ولت ، ۱۲ ولت و ۲۰ ولت از این ماژول فوقالعاده را هم موجود کنید. مخصوصن مدل ۲۰ ولت که میشود با استفاده از آن و یک فست شارژی که خروجی ۲۰ ولت دارد لپتاپ را شارژ کرد.
پشتیبان جم ترونیک –
سلام بله ممنون از پیشنهاد شما
شهاب الدین قلمفرسا قلمفرسا –
چطور باید ولتاژ غیر از 5 ولت گرفت؟ من برای گرفتن 9 ولت مقاومت سمت راستی حذف کردم بعد جامپش کردم بازم همون 5 ولت میداد. شارژرم خروجی تا 9 ولت داره
پشتیبان جم ترونیک –
سلام این ماژول فقط با منابع تغذیه USB-PD واقعی کار میکند و با شارژرهای مخصوص (مانند QC) سازگار نیست. برای دریافت ولتاژ 12 ولت در وهله اول می بایست آداپتور فست شارژ وات بالا داشته باشید تا ولتاژ مد نظر را ارائه دهد .ولتاژ خروجی: 15 ولت (در صورتی که منبع تغذیه این ولتاژ را پشتیبانی نکند، ماژول به صورت خودکار به ولتاژ پایینتر مانند 12 ولت یا 9 ولت تغییر میدهد)
ضمنا با اتصال و لحیم کاری جامپر پد مشخص شده می توانید به ولتاژ مد نظر دست یابید در حالت عادی 5 ولت دارید .
