ماژول افزاینده شارژ سریع HW397 | خروجی 9، 12، 15 و 20 ولت، مناسب USB-C و PDو QC

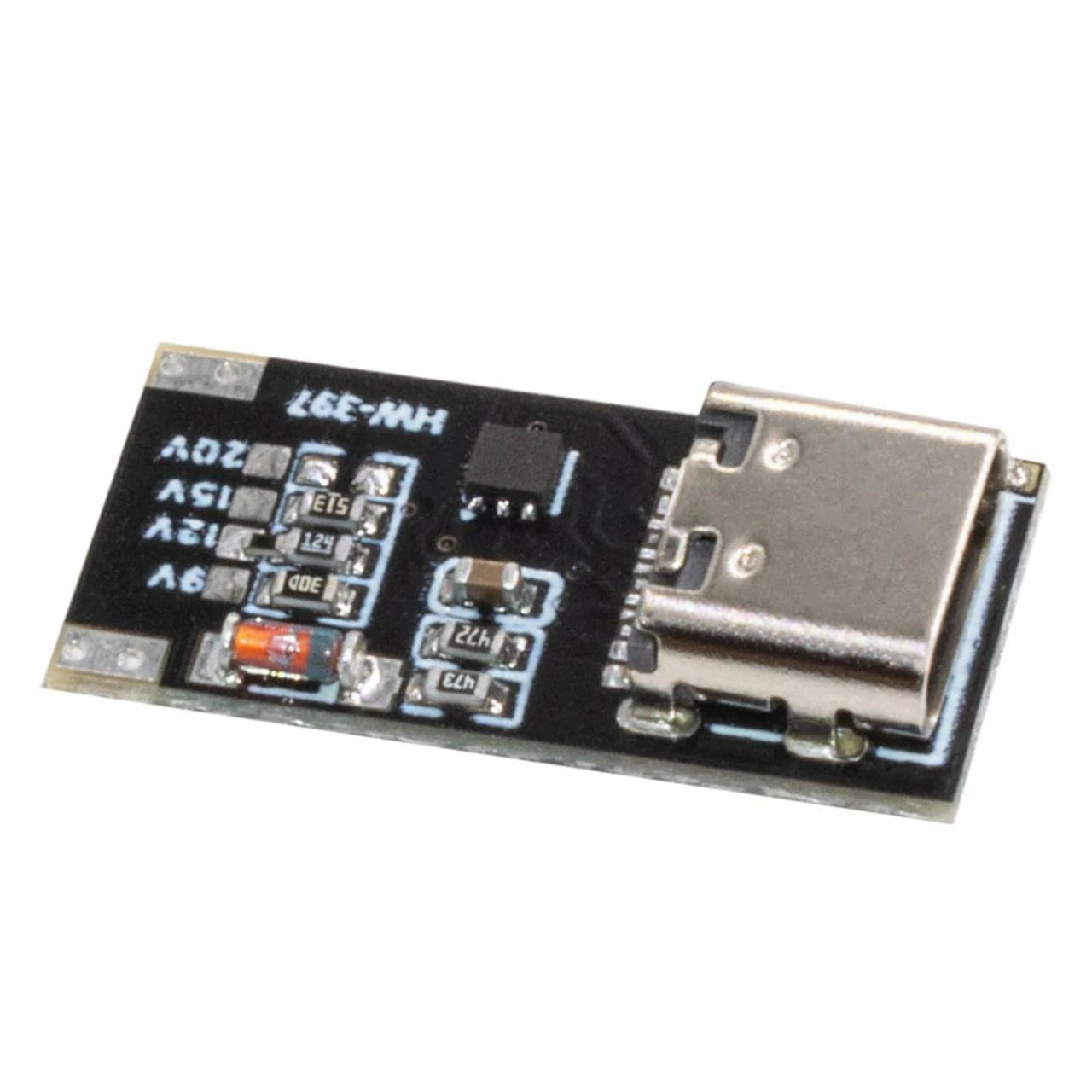

ماژول افزاینده شارژ سریع HW397 یک برد کاربردی و جمعوجور برای استفاده از شارژرهای فستشارژ USB-C و تبدیل آنها به یک منبع تغذیه DC پایدار و قابل استفاده در پروژههای الکترونیکی است(Fast Charge Trigger). این ماژول با پشتیبانی از پروتکلهای شارژ سریع مانند PD و QC ، امکان دریافت ولتاژهای 9، 12، 15 و 20 ولت را از آداپتورهای سازگار فراهم میکند و به همین دلیل برای ساخت منبع تغذیه سبک، تغذیه تجهیزات قابل حمل و راهاندازی دستگاههای 24 ساعته کممصرف، گزینهای بسیار کاربردی محسوب میشود.
یکی از مهمترین مزیتهای HW397، سازگاری آن با پروتکلهای رایج شارژ سریع مانند PD و QC است. این ویژگی باعث میشود ماژول بتواند با بسیاری از شارژرهای USB-C موجود در بازار کار کند و ولتاژ مناسب را از منبع تغذیه درخواست کند. در عمل، این یعنی شما میتوانید از یک شارژر باکیفیت، خروجیای متناسب با نیاز پروژه خود دریافت کنید و از فضای کمتر، وزن پایینتر و نصب سادهتر بهره ببرید. مانند تغذیه روتر، مودم، بردهای کنترلی، ماژولهای الکترونیکی و تجهیزات DIY. استفاده از این برد باعث میشود بدون نیاز به آداپتورهای بزرگ و سنگین، از شارژرهای مدرن فستشارژ بهعنوان منبع برق قابل اعتماد استفاده کنید.
از طرف دیگر، این ماژول به دلیل طراحی کوچک و نصب آسان، برای پروژههای سفارشی و استفاده در جعبههای محدود بسیار مناسب است. همین موضوع باعث شده HW397 هم برای کاربران حرفهای و هم برای سازندگان پروژههای خانگی، یک گزینه محبوب باشد. در پروژههایی که کنترل فضا اهمیت دارد، چنین بردی میتواند جایگزین مناسبی برای منابع تغذیه حجیمتر باشد.
کاربردها
• ساخت منبع تغذیه DC از طریق یک شارژرفست TYPE-C
• تغذیه روترها، مودمها، دستگاههای شبکه،
• تغذیه تجهیزات پرتابل، پروژههای الکترونیکی،
• تغذیه بردهای کنترلی و برخی مصرفکنندههای 9 تا 20 ولت استفاده کرد.
• تست، تعمیرات و راهاندازی موقت تجهیزات و شارژر های فست
• ساخت پاور کوچک و قابل حمل با پشتیبانی از پروتکل فست شارژ
• پروژه های آموزشی و DIY
راهاندازی
1. یک شارژر فستشارژ با خروجی USB Type-C سازگار با PD3.0/QC3.0/2.0 انتخاب کنید.
2. پد مربوط به ولتاژ موردنظر را با لحیم کاری تمییز اتصال کوتاه کنید؛ ولتاژهای 9، 12 ، 15 و 20 ولت در این مدل پشتیبانی میشوند. برای عملکرد پایدار باید شاژر توانایی تامین این ولتاژها و توان مصرفی را داشته باشد.
3. قبل از اتصال دستگاه نهایی، خروجی را با مولتیمتر اندازه بگیرید.
4. بعد از اطمینان از ولتاژ صحیح، بار مصرفی را وصل کنید.
نکات مهم هنگام نصب
• اگر شارژر شما فستشارژ نباشد، ماژول فقط 5 ولت خروجی می دهد.
• این ماژول مبدل افزاینده کلاسیک نیست؛ یک تریگر فستشارژ است.
• جریان واقعی خروجی به توان شارژر و مصرف بار بستگی دارد، بنابراین شارژری را انتخاب کنید که توانایی تامین توان مصرفی لازم یا جریان ولتاژ کافی برای استفاده مورد نظر را داشته باشد در غیر این صورت جریان و ولتاژ خروجی کاهش پیدا می کند.
• از لحیم کاری تمییز و اتصالات مناسب فست شارز استفاده کنید. یعنی سیم ها باید توانایی عبور جریان بالا حدودا 7 تا 10 آمپر را داشته باشد.
• برای بارهای نزدیک به حداکثر توان، از کابل کوتاه و باکیفیت استفاده کنید تا افت ولتاژ کم شود و از شرایط تهویه و خنک کاری مناسب استفاده شود.
• قبل از اتصال دائمی، حتماً با بار سبک تست اولیه انجام بدهید.
مشخصات فنی:
مدل: HW-397
نوع ماژول: تریگر / افزاینده شارژ سریع USB-C
ولتاژ ورودی: انواع شارژرهای دارای پروتکل فست شارژ
پورت ورودی: USB Type-C
ولتاژهای خروجی قابل انتخاب: 9 ولت DC، 12 ولت DC، 15 ولت DC و 20 ولت DC (رنجهای ثابت)
حداکثر جریان خروجی: 5 آمپر (جریان خروجی به توان شارژر و بار مصرفی بستگی دارد)
توان خروجی تقریبی: تا حدود 100 وات (وابسته به شارژر و بار)
پروتکلهای پشتیبانیشده: PD 3.0/2.0، PPS/QC4+، QC3.0/2.0، FCP، AFC
LED نشانگر وضعیت: دارد.

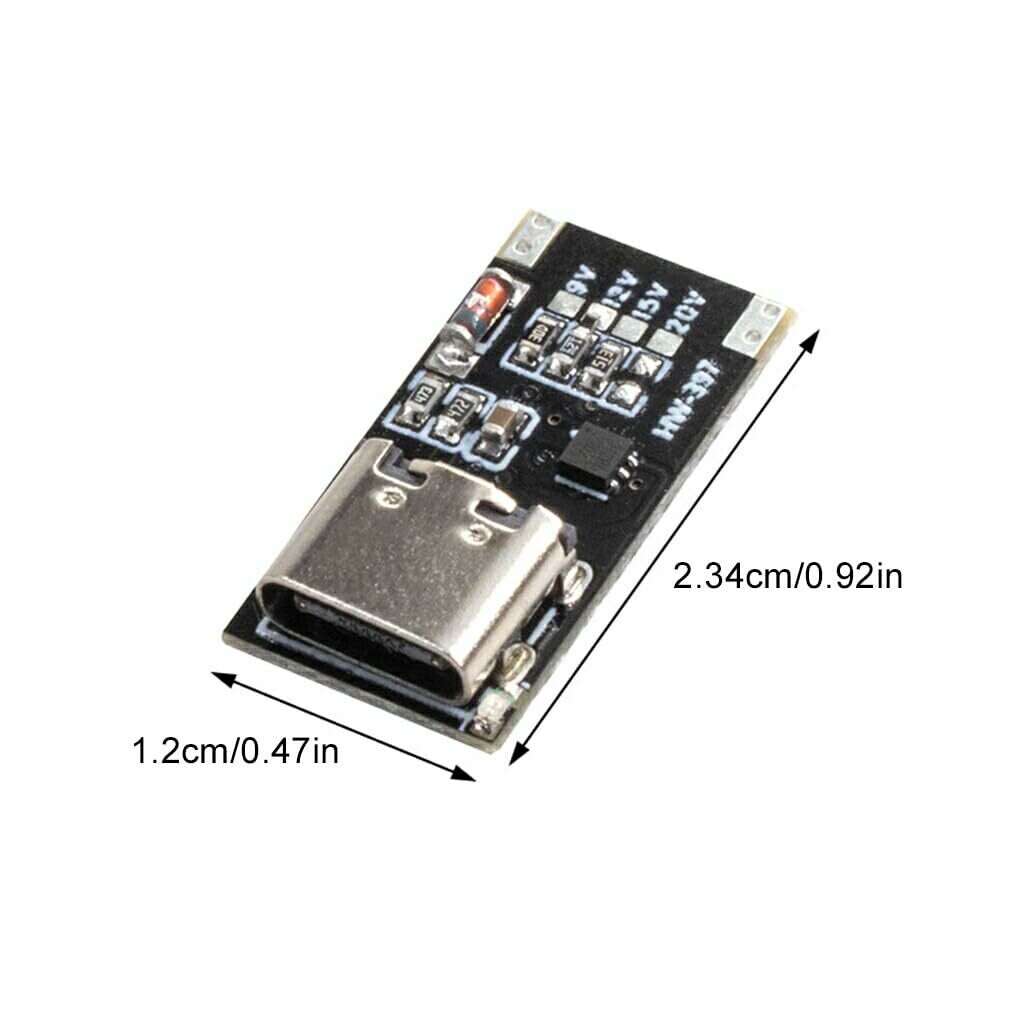

ابعاد برد: 23 × 11.5 × 4 میلیمتر
کاربرد اصلی: تبدیل شارژر فستشارژ USB-C به منبع تغذیه DC
فست شارژ تریگر: Fast Charge Trigger

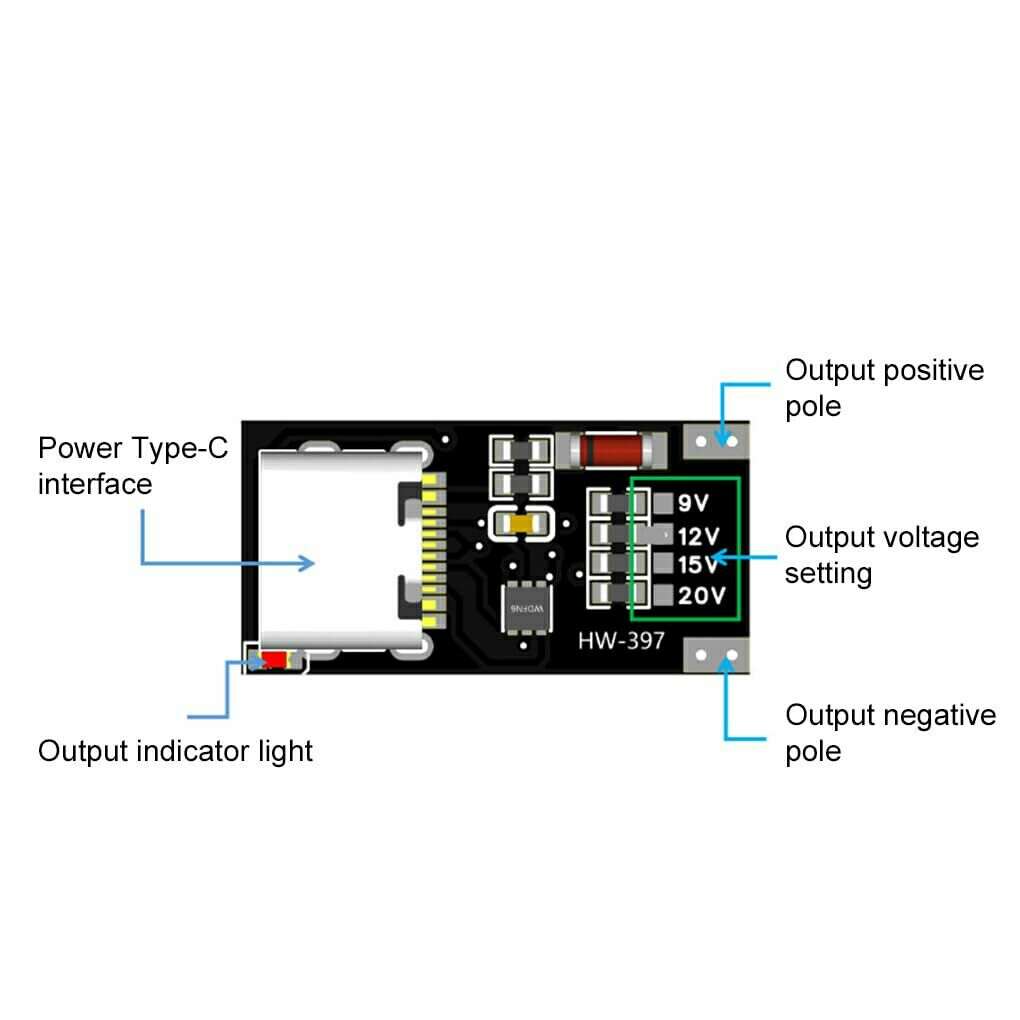

روش تنظیم ولتاژ: از طریق پدهای لحیمکاری روی برد
نوع خروجی: DC تثبیتشده بر اساس درخواست از شارژر
پرسش و پاسخ
این ماژول چه کاری انجام میدهد؟
ماژول HW397 ولتاژ فستشارژ را از شارژر یا پاوربانک USB-C سازگار دریافت میکند و برای تغذیه تجهیزات DC در خروجی ارائه میدهد.( Fast Charge Trigger)
چه ولتاژهایی را پشتیبانی میکند؟
بر اساس اطلاعات فروشندگان، این ماژول معمولاً خروجیهای 9، 12، 15 و 20 ولت DC را ارائه میدهد .
آیا برای هر شارژری کار میکند؟
خیر، فقط با شارژرها یا پاوربانکهایی که از پروتکلهای فستشارژ مانند PD و QC پشتیبانی کنند، درست کار میکند.
حداکثر جریان خروجی چقدر است؟
حداکثر جریان پشتیبانیشده حدود 5 آمپر اعلام شده است. اما به توان خروجی شارژر و بار مصرفی هم بستگی دارد.
آیا برای گرفتن ولتاژ دلخواه نیاز به تنظیم خاصی دارد؟
بله، ولتاژ خروجی از طریق پدهای لحیمکاری روی برد انتخاب میشود.
آیا خروجی ماژول همیشه پایدار است؟
خروجی به سازگاری شارژر، کیفیت کابل و توان بار وابسته است، بنابراین قبل از استفاده نهایی باید با مولتیمتر تست شود.
اگر شارژر فستشارژ نباشد چه میشود؟
در این حالت ماژول فقط خروجی 5 ولت بدهد و ولتاژهای بالاتر فعال نمیشوند.
آیا این ماژول خودش ولتاژ را زیاد میکند؟
خیر، HW397 بیشتر یک تریگر فستشارژ است و از شارژر سازگار، ولتاژ بالاتر را درخواست میکند.
