1. اتصال باتری
باتری می تواند از نوع لیتیومی و یا لیتیوم پلیمر 3.7V اسمی و 4.2V در حالت شارژ کامل باشد. در صورت استفاده از چند سلول، سلول‌ها باید به‌صورت موازی متصل شوند تا ظرفیت باتری افزایش پیدا کند. در اتصال موازی چند باتری، تمام باتری ها باید از نظر مشخصات فنی و سلامت کاملا مشابه هم باشند و از اتصال باتری های متورم و باد کرده و یا با ظرفیت و مشخصات فنی متفاوت و قدیمی به هم خودداری کنید. اتصال به شکل زیر انجام می‌شود:
• مثبت باتری → B+
• منفی باتری → B-
در اتصال چند باتری موازی، تمام قطب‌های مثبت به B+ و تمام قطب‌های منفی به B- متصل می‌شوند. اتصال باتری‌ها به‌صورت سری برای این برد مجاز نیست. در نحوه اتصالات به قطبیت های مثبت و منفی دقت نمایید چرا که اتصال اشتباه باعث آسیب به برد ماژول خواهد شد.
برای تهیه باتری لیتیومی 18650 قابل شارژ با ولتاژ نامی 3.7V DC و شارژ کامل 4.2V DC می توانید ازطریق لینک زیر اقدام نمایید :
2. شارژ باتری
برای شارژ پاوربانک، یک شارژر 5V پایدار مناسب را به ورودی Micro USB ماژول متصل کنید. جریان ورودی در مشخصات رایج این نسخه حدود 1A ذکر شده است. در هنگام شارژ، LEDهای D1 تا D4 روی برد وضعیت تقریبی شارژ باتری را نمایش می‌دهند. برای تهیه آداپتور مناسب با خروجی Micro USB می توانید به لینک زیر مراجعه نمایید :
3. استفاده از خروجی های USB
پس از نصب صحیح باتری ها، می‌توانید دستگاه موردنظر را به یکی از سه پورت USB Type A متصل کنید. خروجی هر پورت حدود 5V DC / 1A و جریان حداکثری اعلام‌شده برای هر کدام از خروجی های USB Type A حدود 2.1A است. بنابراین این ماژول برای شارژ معمولی و نه فست شارژ (شارژ سریع) هم‌زمان چند وسیله USB مناسب است، اما مجموع جریان مصرفی باید در محدوده توان واقعی برد باقی بماند و به تعداد و ظرفیت و مشخصات فنی باتری های استفاده شده و همچنیین به میزان جریان مصرفی مصرف کننده هم بستگی دارد.
4. فعال کردن خروجی
برای فعال‌سازی خروجی پاوربانک و یا مشاهده مقدار شارژ باقی مانده از کلید SMD روی برد S1 استفاده کنید. پس از فشردن کلید، مدار فعال شده و امکان استفاده از خروجی‌های USB فراهم می‌شود.
در صورت لزوم با فشردن دوبار پشت سرهم کلید SMD روی برد S1 چراغ LED تکی فعال شده و می توانید از آن به عنوان چراغ قوه استفاده نمایید.
• استفاده از باتری مناسب :
از سلول‌های لیتیومی سالم و هم‌نوع و تا حد امکان از نظر مشخصات فنی و سلامت شبیه به هم، استفاده کنید. در صورت استفاده از چند سلول موازی، بهتر است ظرفیت، نوع و سطح شارژ اولیه سلول‌ها مشابه باشد. باتری‌های با ولتاژ نامی 3.7V DC و شارژ کامل 4.2V DC مناسب این برد هستند. اتصال باتری‌های چندسل به‌صورت سری اکیدا توصیه نمی‌شود. برای تهیه باتری لیتیومی 18650 قابل شارژ با ولتاژ نامی 3.7V DC و شارژ کامل 4.2V DC می توانید ازطریق لینک زیر اقدام نمایید :
• رعایت قطبیت های مثبت و منفی :
هنگام اتصال باتری حتماً قطب مثبت و منفی را بررسی کنید.
B+ → مثبت باتری
B- → منفی باتری
اتصال معکوس باتری می‌تواند باعث آسیب به مدار شود.
• محدودیت جریان خروجی :
عبارت 2.1A را نباید به معنی توان 2.1 آمپر برای هر سه خروجی به‌صورت مستقل در نظر گرفت. مشخصات یک نسخه رایج YN-957-KC V2.0، خروجی 5V/1A برای هر USB و جریان حداکثری حدود 2.1A را اعلام می‌کند و جریان واقعی خروجی به تعداد و ظرفیت و مشخصات فنی باتری های استفاده شده و همچنین به مقدار جریان مصرفی مصرف کننده هم وابسته است.
• تهویه و گرما :
در زمان استفاده با بار مصرفی با جریان مصرفی بالا و نزدیک به ماکزیمم، بخش مبدل DC-DC ممکن است گرم شود. از قرار دادن برد در فضای کاملاً بسته بدون امکان دفع حرارت خودداری کنید، مخصوصاً زمانی که خروجی برای مدت طولانی تحت بار بالا قرار دارد.
• از باتری آسیبدیده استفاده نکنید :
باتری‌های متورم، ضربه‌خورده، سوراخ‌شده یا دارای نشانه‌های غیرعادی برای استفاده با این ماژول مناسب نیستند. باری ها باید کاملا از نظر مشخصات فنی و سلامت شبیه به هم باشند.
• شارژر ورودی :
برای شارژ از منبع 5V با کیفیت و پایدار استفاده کنید. استفاده از منابع تغذیه نامناسب یا ولتاژ بالاتر از مقدار مجاز می‌تواند به مدار شارژ آسیب برساند. برای تهیه آداپتور مناسب با خروجی Micro USB می توانید به لینک زیر مراجعه نمایید :
• نکته درباره LEDهای برد :
چهار LED با شماره‌های D1 تا D4 برای نمایش سطح شارژ باتری به صورت تقریبی هستند و با کلید S1 فعال می‌شوند. این چهار LED را نباید با LED بزرگ‌تر یا سایر نشانگرهای روی بعضی نسخه‌های برد اشتباه گرفت؛ عملکرد برخی اجزای ظاهری ممکن است بین نسخه‌های تولیدی متفاوت باشد.
| مدل ماژول | YN-957-KC V2.0 |
|---|---|
| نوع محصول | ماژول شارژ و پاوربانک |
| کاربرد اصلی | ساخت پاوربانک و منبع تغذیه قابل حمل |
| نوع باتری سازگار | باتری لیتیوم‌یونی (Li-Ion) یا لیتیوم‌پلیمری (Li-Po) تک‌سل |
| ولتاژ نامی باتری | 3.7 ولت |
| ولتاژ شارژ کامل باتری | 4.2 ولت |
| نوع سلول رایج | باتری لیتیوم‌یونی مانند 18650 |
| سازگاری با Li-Po | باتری لیتیوم‌پلیمری تک‌سل با ولتاژ نامی 3.7 ولت و ولتاژ شارژ کامل 4.2 ولت |
| نحوه اتصال چند باتری | فقط به‌صورت موازی |
| اتصال سری باتری | مجاز نیست |

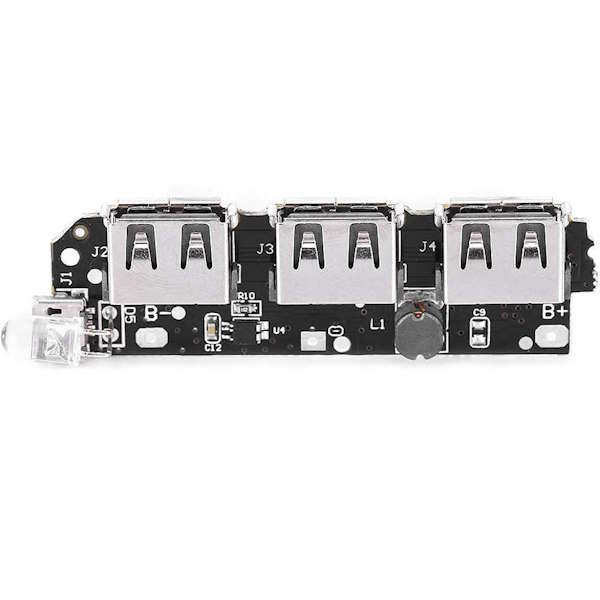

| تعداد خروجی USB | 3 عدد USB Type-A |
| ولتاژ خروجی | 5 ولت DC |
| حداکثر جریان خروجی اعلام شده | حداکثر 2.1 آمپر |
| مشخصات اعلامی هر پورت | در برخی منابع، 5V / 1A |
| ورودی شارژ | Micro USB |
| ولتاژ ورودی شارژ | 5 ولت DC |
| جریان ورودی اعلام شده | حدود 1 آمپر |
| راندمان تبدیل | تا حدود 90 درصد |
| نشانگر شارژ | 4 عدد LED |

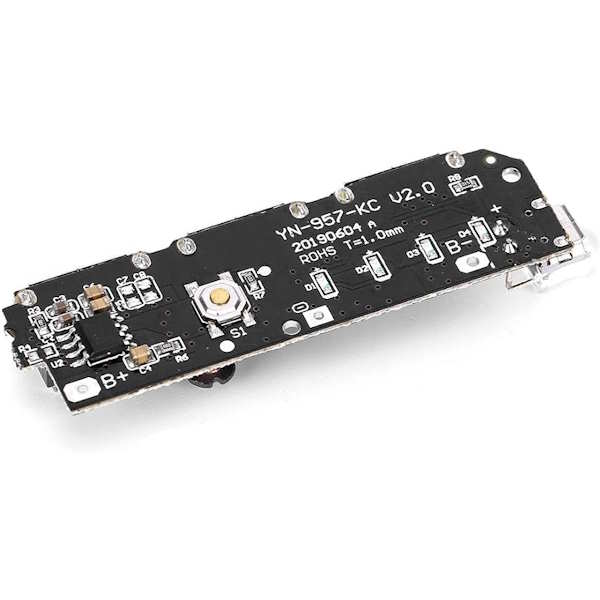

| کلید کنترل | دارد؛ کلید SMD با شناسه S1 |
| نمایش سطح شارژ | از طریق LEDهای D1 تا D4 |
| محل اتصال باتری | پدهای لحیم‌کاری B+ و B− |
| محافظت در برابر شارژ بیش ازحد | دارد |
| محافظت در برابر تخلیه بیش ازحد | دارد |
| ابعاد PCB | حدود 60 × 18 میلی‌متر |
| ابعاد کلی ماژول با کانکتورها | حدود 65 × 18 × 11 میلی‌متر |
| نوع خروجی USB | USB Type-A |
| پشتیبانی از شارژ سریع QC/PD | ندارد |
| محدوده دمای کاری | از 20- تا 60+ درجه سانتی‌گراد |
| شرایط استفاده پیشنهادی | محیط خشک با تهویه مناسب |
ماژول YN-957-KC V2.0 برای چه کاری استفاده می‌شود؟
این برد یک کنترلر پاوربانک است که برای ساخت پاوربانک قابل حمل با باتری لیتیومی استفاده می‌شود. ماژول انرژی باتری را به خروجی استاندارد 5 ولت USB تبدیل می‌کند و دارای سه پورت USB Type A برای اتصال تجهیزات مختلف است.
آیا YN-957 دارای سه خروجی USB است؟
بله. این ماژول دارای 3 خروجی USB Type-A است و امکان اتصال هم‌زمان چند دستگاه USB را فراهم می‌کند. مشخصات رایج این مدل خروجی هر پورت را 5V/1A و جریان خروجی حداکثر 2.1A اعلام می‌کنند.
آیا جریان خروجی ماژول 2.1 آمپر است؟
حداکثر جریان خروجی در برخی مشخصات حدود 2.1A اعلام شده است. با این حال، این عدد به معنی ارائه 2.1 آمپر به‌صورت مستقل از هر سه پورت نیست. برای هر پورت معمولاً مقدار 5V/1A درج شده است و مقدار جریان خروجی به نوع و تعداد و ظرفیت باتری ها و مقدار جریان مصرفی مصرف کننده نیز بستگی دارد.
چه نوع باتری برای YN-957 مناسب است؟
این برد برای سلول‌های لیتیومی و یا لیتیوم پلیمر با ولتاژ نامی 3.7V و حداکثر ولتاژ شارژ 4.2V طراحی شده است. منابع مختلف آن را عمدتاً برای باتری‌های Li-Ion مانند 18650 معرفی کرده‌اند. برای تهیه باتری لیتیومی 18650 قابل شارژ با ولتاژ نامی 3.7V DC و شارژ کامل 4.2V DC می توانید ازطریق لینک زیر اقدام نمایید :
خرید باتری لیتیوم یون ۳.۷ ولت ۱۸۶۵۰ سایز ۳۰۰۰mAh CELL
آیا می‌توان از باتری لیتیوم‌پلیمر Li-Po استفاده کرد؟
بله، در صورتی که باتری تک‌سل 3.7V با ولتاژ شارژ کامل 4.2V باشد. بعضی منابع فنی YN-957 صراحتاً سازگاری با سلول‌های Li-Ion یا Li-Pol را ذکر کرده‌اند.
آیا چند باتری 18650 را می‌توان به این ماژول متصل کرد؟
بله. چند سلول را می‌توان برای افزایش ظرفیت به‌صورت موازی متصل کرد؛ در این حالت ولتاژ پک همچنان در محدوده یک سلول لیتیومی باقی می‌ماند اما ظرفیت افزایش پیدا می‌کند. تنها باتری هایی که از نظر مشخصات فنی و سلامت شبیه هم هستند را می توان به صورت موازی به هم متصل نمود.
آیا اتصال باتری‌ها به‌صورت سری امکان‌پذیر است؟
خیر. YN-957 برای پک تک‌سل طراحی شده است و چند سلول در صورت استفاده باید موازی شوند. اتصال سری باعث افزایش ولتاژ باتری و خارج شدن آن از محدوده طراحی برد می‌شود.
باتری را به کدام پایه‌ها وصل کنیم؟
قطب مثبت پک باتری به B+ و قطب منفی به B− متصل می‌شود. هنگام سیم‌کشی، رعایت قطبیت بسیار مهم است.
آیا YN-957 مدار محافظ باتری دارد؟
مشخصات منتشرشده برای این مدل، حفاظت باتری در برابر شارژ بیش‌ازحد و تخلیه بیش‌ازحد را ذکر می‌کنند. با این حال، هنگام استفاده از سلول‌های خام، انتخاب باتری سالم و رعایت اصول ایمنی باتری لیتیومی ضروری است.
ورودی شارژ YN-957 چند ولت است؟
ورودی شارژ از طریق Micro USB با ولتاژ 5V انجام می‌شود. جریان ورودی در منابع مختلف حدود 1 تا 2 آمپر ذکر شده و بسته به نسخه برد ممکن است متفاوت باشد. برای تهیه آداپتور مناسب با خروجی Micro USB می توانید به لینک زیر مراجعه نمایید :
خرید آداپتور ۵ ولت ۳ آمپر Micro USB
آیا می‌توان پاوربانک را هنگام شارژ شدن استفاده کرد؟
خیر. این برد برای شارژ باتری و ایجاد خروجی USB طراحی شده است، اما استفاده هم‌زمان از شارژ و بار خروجی پشتیبانی نمی شود.
آیا این ماژول شارژ سریع QC یا PD دارد؟
خیر. YN-957-KC V2.0 یک برد پاوربانک ساده با خروجی استاندارد 5V است و نباید آن را با بردهای دارای پروتکل‌های شارژ سریع مانند QC یا USB-PD اشتباه گرفت. برای مشاهده و تهیه سایر مدل های ماژول های پاور بانک اعم از فست شارژ و معمولی و حتی با کیس می توانید به لینک زیر مراجعه نمایید :
مشاهده و تهیه انواع ماژول پاوربانک
ظرفیت باتری قابل استفاده با YN-957 چقدر است؟
محدودیت ظرفیت به تعداد و نوع سلول‌های متصل و همچنین شرایط مدار بستگی دارد. برخی منابع برای این برد ظرفیت‌های بسیار بالا، تا حدود 30000mAh، را ذکر کرده‌اند؛ با این حال برای استفاده عملی باید از سلول‌های سالم و هم‌نوع استفاده شود و ظرفیت و تعداد بیشتر زمان شارژ را طولانی می کند.
آیا ماژول برای ساخت پاوربانک DIY مناسب است؟
بله. این برد برای ساخت پاوربانک دست‌ساز، پروژه‌های الکترونیکی، منابع تغذیه قابل حمل و جایگزینی برد برخی پاوربانک‌ها کاربرد دارد.
آیا چهار LED روی برد میزان شارژ باتری را نشان می‌دهند؟
بله. چهار LED روی برد برای نمایش تقریبی سطح شارژ باتری استفاده می‌شوند و با کلید روی برد فعال می‌شوند.
آیا می‌توان از باتری‌های مختلف 18650 به‌صورت موازی استفاده کرد؟
خیر. بهتر است از سلول‌های یکسان از نظر ظرفیت، مدل، عمر و وضعیت شارژ استفاده شود. ترکیب سلول‌های قدیمی و جدید یا سلول‌هایی با ظرفیت و وضعیت متفاوت می‌تواند باعث جریان‌های ناخواسته بین سلول‌ها و عملکرد نامناسب پک شود.
آیا می‌توان خروجی‌های USB را هم‌زمان استفاده کرد؟
بله. سه پورت USB برای اتصال هم‌زمان چند دستگاه در نظر گرفته شده‌اند؛ اما مجموع جریان مصرفی دستگاه‌ها باید در محدوده توان واقعی برد باتوجه به تعداد و ظرفیت باتری های استفاده شده باقی بماند.
آیا این ماژول برای شارژ گوشی مناسب است؟
بله، می‌توان از خروجی 5V USB آن برای شارژ تجهیزات سازگار با USB استفاده کرد. با این حال، به دلیل نداشتن پروتکل‌های شارژ سریع، نباید انتظار سرعت شارژ پاوربانک‌های مجهز به QC یا PD را داشت.
مهم‌ترین نکته هنگام اتصال باتری چیست؟
مهم‌ترین نکته رعایت قطبیت و استفاده از باتری مناسب 3.7V/4.2V است. مثبت باتری باید به B+ و منفی آن به B− متصل شود. همچنین در صورت استفاده از چند سلول، اتصال باید موازی باشد و از اتصال سری خودداری شود.
خسته نباشید چنتا باطری ۱۸۶۵۰ با چه ظرفیتی میشه بهش وصل کرد ؟
سلام 5 عدد 3000 میلی آمپری
