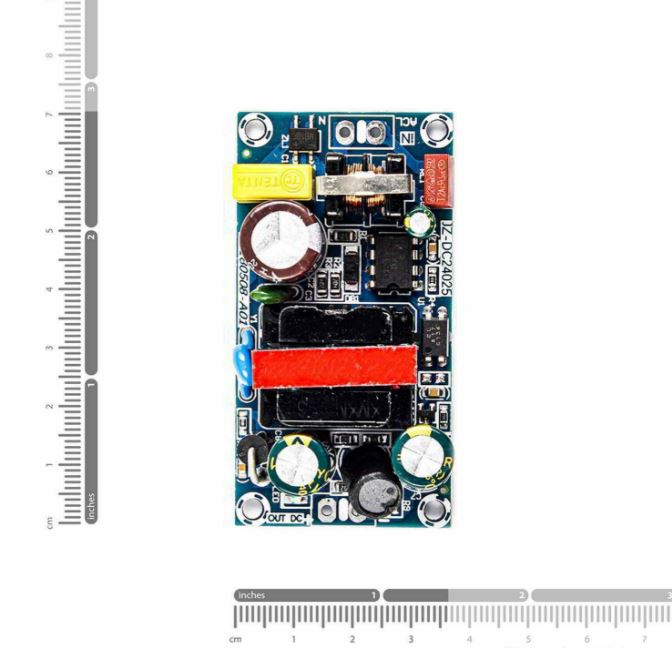

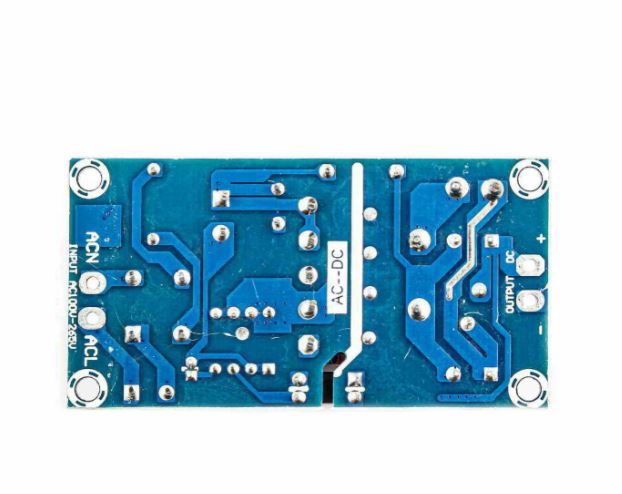

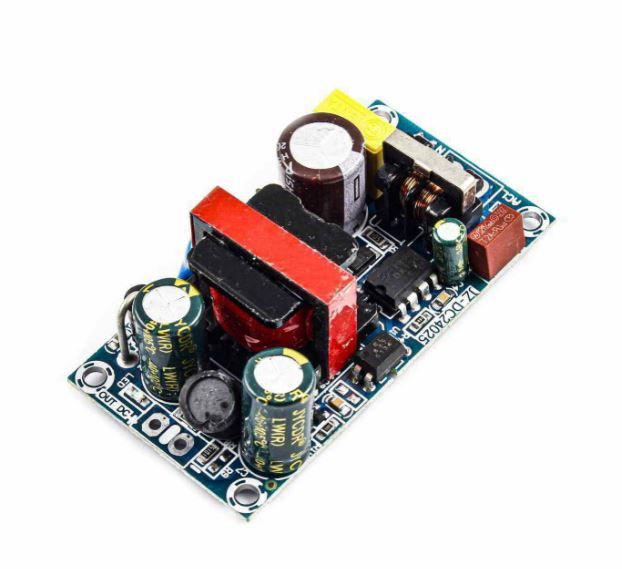

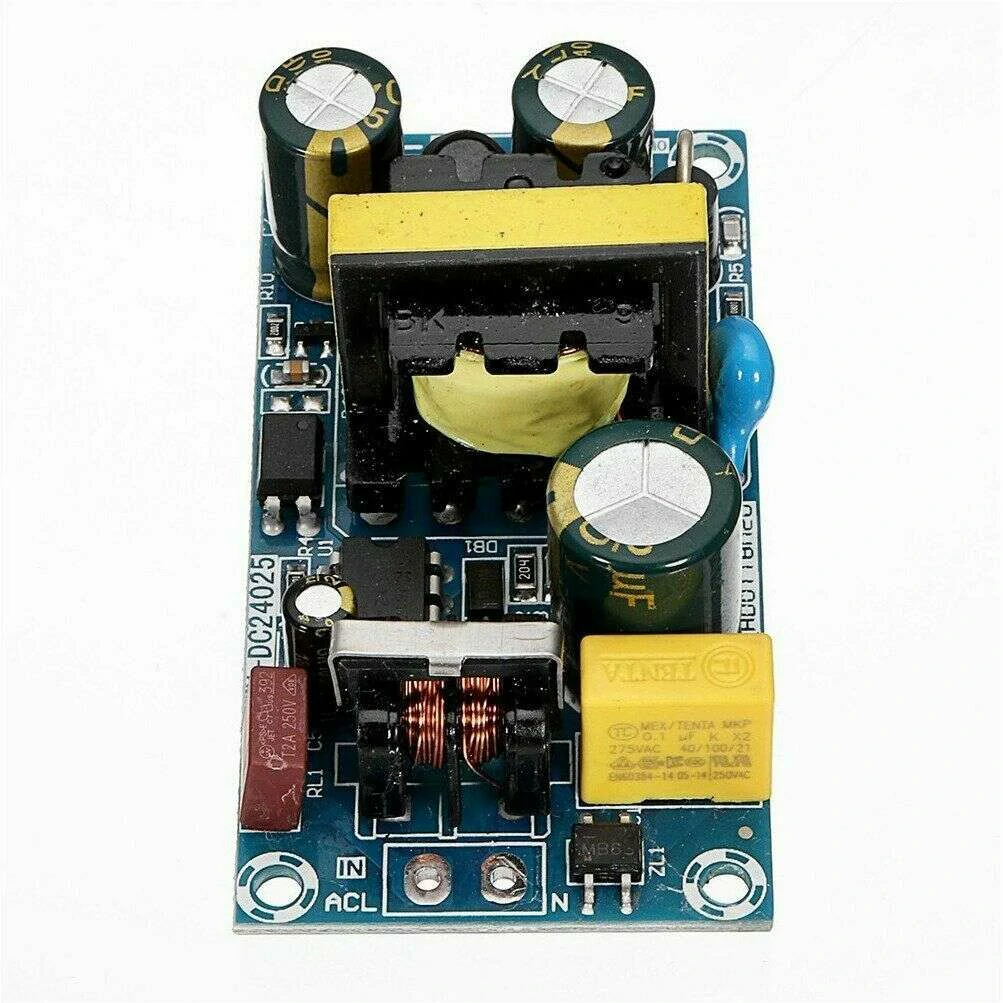

ماژول تغذیه ۲۲۰ به ۱۲ ولت جریان ۲ آمپر
ماژول مبدل AC-DC ولتاژ متناوب 100 تا 265 ولت با فرکانس 50 تا 60 هرتز را به ولتاژ 12 ولت DC با جریان 2 آمپر تبدیل می کند.
455,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول تغذیه سوئیچینگ 220 به 12 ولت 2 آمپر | منبع تغذیه AC به DC | 24 وات
ماژول تغذیه سوئیچینگ 220 به 12 ولت 2 آمپر یک منبع تغذیه AC-DC با راندمان بالا و ابعاد فشرده است که برق شهری 220 ولت متناوب (AC) را به ولتاژ 12 ولت مستقیم (DC) تبدیل میکند. این ماژول با توان خروجی 24 وات، ولتاژی پایدار و مطمئن را برای انواع تجهیزات الکترونیکی، پروژههای صنعتی، سیستمهای روشنایی، دوربینهای مداربسته، تجهیزات هوشمندسازی و بردهای کنترلی فراهم میکند. طراحی سوئیچینگ این منبع تغذیه باعث شده است در مقایسه با منابع تغذیه خطی، بازده بالاتری داشته باشد، گرمای کمتری تولید کند و با ابعاد کوچکتر، فضای کمتری را در داخل دستگاه اشغال کند.
این ماژول تغذیه سوئیچینگ 12 ولت 2 آمپر با پشتیبانی از محدوده وسیع ولتاژ ورودی 100 تا 265 ولت AC، بدون نیاز به تغییر تنظیمات در شبکههای برق مختلف قابل استفاده است. خروجی تثبیتشده 12 ولت آن برای تغذیه انواع ماژولهای الکترونیکی، رلهها، نمایشگرها، تجهیزات مخابراتی، سیستمهای امنیتی، کنترلرهای صنعتی، نوارهای LED، تابلوهای روان و بسیاری از تجهیزات 12 ولتی ایدهآل است. همچنین پایداری ولتاژ خروجی باعث افزایش طول عمر و عملکرد مطمئن تجهیزات متصل میشود.
در ساخت این منبع تغذیه از فناوری Switching Mode Power Supply (SMPS) استفاده شده است که با سوئیچینگ در فرکانس بالا، انرژی را با راندمان بیشتری نسبت به منابع تغذیه سنتی و ایزوله تبدیل میکند. این فناوری علاوه بر کاهش تلفات انرژی، باعث کاهش وزن، کوچکتر شدن ترانسفورماتور و کاهش تولید حرارت میشود. به همین دلیل، این نوع ماژولها امروزه در طیف گستردهای از تجهیزات الکترونیکی، لوازم خانگی، سیستمهای مخابراتی، تجهیزات پزشکی، ماشینآلات صنعتی و پروژههای مبتنی بر میکروکنترلر مورد استفاده قرار میگیرند.
برای دستیابی به بهترین عملکرد، توصیه میشود جریان مصرفی مدار بهصورت دائمی کمتر از حداکثر جریان نامی باشد تا دمای کاری ماژول کاهش یافته و عمر مفید آن افزایش پیدا کند. همچنین نصب ماژول در محفظهای با تهویه مناسب و رعایت فاصله ایمن بین بخش ورودی برق شهر و سایر قسمتهای مدار، علاوه بر افزایش ایمنی، موجب پایداری بیشتر عملکرد منبع تغذیه خواهد شد. هنگام کار با این محصول باید توجه داشت که ورودی آن مستقیماً به برق شهر متصل میشود؛ بنابراین رعایت کامل اصول ایمنی و عایقبندی اتصالات ضروری است.
کاربردها
• تغذیه دوربینهای مداربسته (CCTV) با ولتاز کاری 12V DC
• راهاندازی نوارهای LED و تابلوهای روان با ولتاز کاری 12V DC و حداکثر توان 24 وات
• تغذیه بردهای Arduino، STM32 و ESP32 از طریق رگولاتور مناسب
• سیستمهای خانه هوشمند
• ماژولهای مخابراتی و IoT
• تجهیزات صوتی و تصویری
• پروژههای الکترونیکی و رباتیک و DIY
راهاندازی (Setup)
1. برق شهری 220 ولت AC را به ترمینال ورودی L و N متصل کنید.
2. از اتصال صحیح سیمها و عایق بودن اتصالات اطمینان حاصل کنید.
3. خروجی +12V و GND را به مصرفکننده متصل نمایید.
4. قبل از اتصال بار، ولتاژ خروجی را با مولتیمتر اندازهگیری کنید.
5. از نصب ماژول در محیط دارای تهویه مناسب استفاده کنید تا گرمای تولیدشده بهخوبی دفع شود.
نکات مهم
• این ماژول مستقیماً به برق 220 ولت متصل میشود؛ هنگام نصب و راهاندازی نکات ایمنی را بهطور کامل رعایت کنید.
• از قرار دادن برد بدون محفظه در دسترس افراد غیرمتخصص خودداری کنید.
• برای افزایش طول عمر، بهتر است جریان مصرفی بهصورت دائم از 80٪ جریان نامی بیشتر نباشد. در توان های مصرفی نزدیک به ماکزیمم از خنک کاری مناسب استفاده کنید.
• در محیطهای مرطوب یا دارای گردوغبار، از محفظه محافظ استفاده کنید.
• از اتصال کوتاه خروجی جلوگیری کرده و قبل از اتصال تجهیزات، قطبیت خروجی را بررسی نمایید.
مشخصات فنی:
نوع محصول: ماژول تغذیه سوئیچینگ AC-DC
نوع تبدیل: AC به DC
ولتاژ ورودی: 100 تا 265 ولت AC
فرکانس ورودی: 50/60 هرتز
ولتاژ خروجی: 12 ولت DC
جریان خروجی نامی: حداکثر 2 آمپر
توان خروجی: حداکثر 24 وات
راندمان: 85٪
ریپل خروجی: کمتر از 150 میلیولت
نوع ایزولاسیون: ایزوله (Isolated SMPS)
حفاظت اتصال کوتاه: دارد
حفاظت اضافهجریان: دارد
حفاظت اضافهبار: دارد
حفاظت اضافهولتاژ: دارد

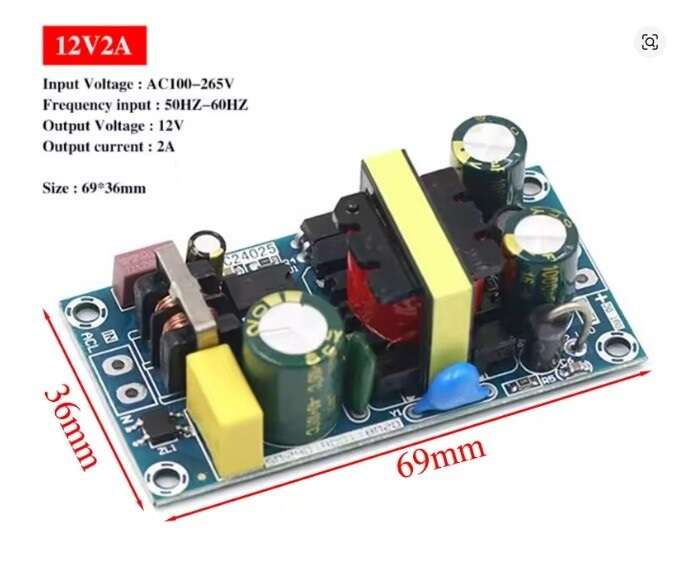

ابعاد تقریبی: 69 × 36 × 25 میلیمتر
قطر سوراخ نصب: 3 میلیمتر
دمای کاری: 20- تا 60+ درجه سانتیگراد
کاربرد: تغذیه مدارات 12 ولتی، LED، دوربین مداربسته، تجهیزات صنعتی و پروژههای الکترونیکی
پرسش و پاسخ
ماژول تغذیه سوئیچینگ 220 به 12 ولت 2 آمپر چه کاربردی دارد؟
این ماژول برای تبدیل برق شهری 100 تا 265 ولت AC به 12 ولت DC استفاده میشود و برای تغذیه دوربینهای مداربسته، نوارهای LED، سیستمهای کنترل، تجهیزات هوشمندسازی، پروژههای الکترونیکی و بسیاری از دستگاههای 12 ولتی مناسب است.
آیا این ماژول خروجی 12 ولت تثبیتشده (رگوله) ارائه میدهد؟
بله، این منبع تغذیه دارای خروجی 12 ولت DC پایدار است و ولتاژ خروجی را در محدوده مجاز بار حفظ میکند.
آیا میتوان بهصورت مداوم از جریان 2 آمپر استفاده کرد؟
بله، جریان 2 آمپر جریان نامی این ماژول است، اما برای افزایش طول عمر و کاهش دمای کاری، توصیه میشود جریان مصرفی مداوم حدود 70 تا 80 درصد جریان نامی باشد.
آیا این ماژول برای روشن کردن نوار LED مناسب است؟
بله، این ماژول برای تغذیه انواع نوارهای LED، تابلوهای روان و سایر تجهیزات 12 ولتی با مجموع جریان مصرفی حداکثر 2 آمپر مناسب است.
آیا این منبع تغذیه برای آردوینو و ESP32 قابل استفاده است؟
بله، میتوان از خروجی 12 ولت این ماژول برای تغذیه بردهایی که ورودی 12 ولت دارند استفاده کرد. برای بردها و ماژولهای 5 ولت یا 3.3 ولت باید از رگولاتور یا مبدل کاهنده ولتاژ (Buck Converter) استفاده شود.
آیا این ماژول در برابر اتصال کوتاه محافظت میشود؟
بله، بیشتر مدلهای این منبع تغذیه به مدارهای حفاظتی در برابر اتصال کوتاه، اضافهبار، اضافهجریان و اضافهولتاژ مجهز هستند تا از آسیب دیدن منبع تغذیه و تجهیزات متصل جلوگیری شود.
آیا میتوان این ماژول را داخل جعبه یا محفظه نصب کرد؟
بله، این ماژول به دلیل ابعاد کوچک و وجود سوراخهای نصب، برای نصب داخل انواع محفظهها و تجهیزات الکترونیکی طراحی شده است. با این حال، برای جلوگیری از افزایش دما، وجود تهویه مناسب توصیه میشود.
آیا ورودی و خروجی این ماژول از یکدیگر ایزوله هستند؟
بله، این ماژول از طراحی ایزوله (Isolated SMPS) استفاده میکند که ایمنی بیشتری در برابر برق شهر فراهم کرده و برای بسیاری از کاربردهای الکترونیکی گزینهای مناسب است.
آیا این ماژول برای استفاده در فضای باز مناسب است؟
خیر، برد بهصورت خام عرضه میشود و در برابر رطوبت، گردوغبار و تماس مستقیم با برق شهر محافظتشده نیست. برای استفاده در محیطهای بیرونی باید داخل یک محفظه عایق و استاندارد نصب شود.
