ماژول کاهنده ولتاژ HW-601 | مبدل DC-DC با نمایشگر ولتاژ و جریان 3A
ماژول کاهنده با نمایشگر HW-601 یک مبدل سوئیچینگ DC-DC Step Down یا Buck Converter قابل تنظیم است که برای تبدیل و کاهش ولتاژ منابع تغذیه DC به ولتاژ پایینتر مورد استفاده قرار میگیرد. این ماژول با پشتیبانی از ولتاژ ورودی 5 تا 23 ولت DC و ارائه خروجی قابل تنظیم در محدوده حدود 0 تا 16.5 ولت DC، گزینهای کاربردی برای انواع پروژههای الکترونیکی، مدارهای کنترلی، تجهیزات قابل حمل و ساخت منابع تغذیه DC قابل تنظیم محسوب میشود.
یکی از مهمترین ویژگیهای HW-601، وجود نمایشگر LCD نوع STN (Super Twisted Nematic) است که امکان مشاهده همزمان پارامترهای خروجی (ولتاژ و جریان خروجی) را فراهم میکند. این قابلیت باعث میشود کاربر هنگام تنظیم ولتاژ و استفاده از مدار، بدون نیاز دائمی به مولتیمتر بتواند وضعیت خروجی را بررسی کند. دقت نمایشگر در مشخصات این ماژول حدود 1 درصد و وضوح نمایش تا 0.01 ذکر شده است.
ساختار Buck Converter در کاهندهHW-601 برای زمانی مناسب است که ولتاژ ورودی از مقدار مورد نیاز مدار بیشتر باشد و لازم باشد این ولتاژ به یک مقدار پایینتر تبدیل شود. برای مثال، میتوان از یک منبع 12 ولت DC برای تأمین ولتاژ پایینتری مانند 5 ولت DC یا مقادیر قابل تنظیم دیگر استفاده کرد؛ البته در این ماژول ولتاژ ورودی باید از ولتاژ خروجی موردنظر بیشتر باشد. منابع فنی برای HW-601 حداقل اختلاف ورودی و خروجی را حدود 1 ولت اعلام کردهاند.
تنظیم ولتاژ خروجی برخلاف بسیاری از ماژولهای مشابه، با کلیدهای فشاری روی برد انجام میشود و نیازی به استفاده از پتانسیومتر برای تنظیم دستی ولتاژ نیست. با فشار کوتاه دکمهها میتوان مقدار خروجی را تغییر داد و با نگهداشتن دکمه، تنظیم سریعتر انجام میشود. همچنین آخرین مقدار تنظیمشده ولتاژ در این ماژول قابل ذخیره است.
حداکثر جریان نامی خروجی HW-601 حدود 3 آمپر بهصورت پیک اعلام شده است؛ با این حال برای استفاده پایدار، جریان حدود 2 آمپر توصیه شده و در بارهای بالاتر از 2 آمپر، استفاده از هیتسینک و توجه به شرایط حرارتی توصیه میشود. بنابراین بهتر است عدد 3 آمپر را بهعنوان ظرفیت حداکثری ماژول در نظر گرفت و نه الزاماً جریان قابل استفاده مداوم در هر شرایطی.
ماژول HW-601 با راندمان تبدیل حداکثر حدود 95 درصد، بخش قابل توجهی از انرژی ورودی را با اتلاف نسبتاً پایین به خروجی منتقل میکند. راندمان واقعی بسته به ولتاژ ورودی، ولتاژ خروجی، جریان بار و شرایط کاری تغییر میکند. ابعاد کلی ماژول نیز حدود 62 × 44 × 18 میلیمتر گزارش شده و به همین دلیل میتوان آن را در بسیاری از پروژههای الکترونیکی با فضای محدود مورد استفاده قرار داد.
یکی دیگر از قابلیتهای کاربردی ماژول کاهنده ولتاژ HW-601، امکان کالیبرهکردن نمایش ولتاژ است. با ورود به حالت کالیبراسیون و استفاده از یک مولتیمتر دقیق بهعنوان مرجع، میتوان نمایشگر را در محدوده نزدیک به 5 ولت تنظیم کرد. این قابلیت زمانی مفید است که بین مقدار نمایش دادهشده روی LCD و ولتاژ واقعی اندازهگیریشده اختلاف وجود داشته باشد.
کاربردها
• ساخت منبع تغذیه DC قابل تنظیم
• تأمین ولتاژ مورد نیاز بردهای الکترونیکی
• تأمین ولتاژ مورد نیاز برد شارژر باتری
• پروژههای Arduino و میکروکنترلری
• تغذیه سنسورها و ماژولهای الکترونیکی
• پروژههای DIY و نمونهسازی
• تنظیم ولتاژ برای مدارهای کنترلی
• ساخت تجهیزات الکترونیکی قابل حمل
• راهاندازی مدارهایی که به ولتاژ پایینتر از منبع اصلی نیاز دارند
• استفاده در میز کار و تجهیزات تست و آزمایش الکترونیکی
• کنترل و تنظیم ولتاژ در پروژههای آموزشی و دانشگاهی
راهاندازی (SETUP)
مراحل راهاندازی
1. ابتدا به نوشته های پشت برد با دقت نگاه کنید. یک منبع تغذیه DC با ولتاژ در محدوده مجاز 5 تا 23 ولت DC (مقدار توصیه شده کمتر از 20V DC) به ورودی ماژول متصل کنید.

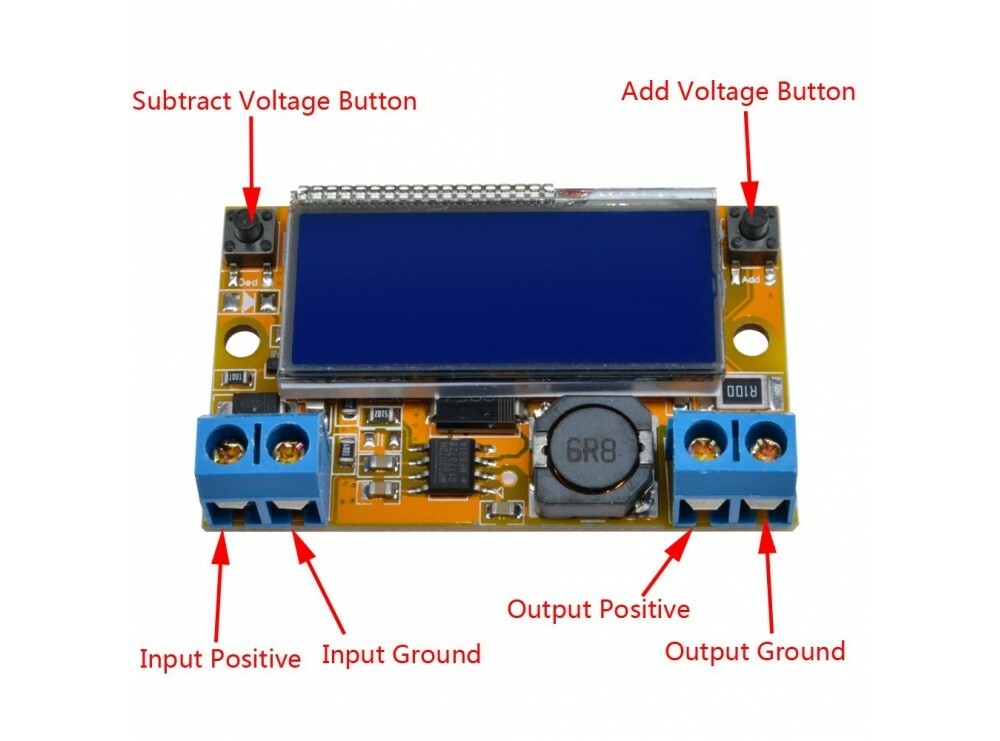

2. قطب مثبت منبع را به ترمینال پیچی VIN+ و قطب منفی را به GND متصل کنید.
3. بار یا مدار مصرفکننده را به ترمینال پیچی VOUT+ و GND متصل کنید.
4. ولتاژ خروجی را با استفاده از دو دکمه کنار نمایشگر تنظیم کنید.
5. دکمه سمت چپ برای کاهش ولتاژ (DEC) و دکمه سمت راست برای افزایش ولتاژ (ADD) استفاده میشود.
6. با فشار کوتاه دکمهها، تنظیم ولتاژ با گامهای کوچک انجام میشود و با نگهداشتن دکمه، مقدار ولتاژ سریعتر تغییر میکند.
7. نمایشگر LCD مقدار ولتاژ و جریان خروجی را نمایش میدهد.
8. پس از تنظیم ولتاژ موردنظر، میتوانید مدار مصرفکننده را به خروجی متصل کنید.
• تنظیم ولتاژ بهصورت ثابت : ماژول کاهنده HW-601 میتواند مقدار آخر تنظیمشده برای ولتاژ خروجی را ذخیره کند. بنابراین پس از تنظیم مقدار موردنظر و قطع و وصل مجدد تغذیه با همان مقدار ولتاژ ورودی قبلی، ماژول میتواند با همان مقدار تنظیمشده شروع به کار کند. (البته با ولتاژ ورودی جدید خروجی ولتاژ نیز تغییر می کند.)
• کالیبراسیون نمایشگر HW-601 : در صورت مشاهده اختلاف بین مقدار واقعی خروجی و مقدار نمایشدادهشده روی LCD، امکان کالیبراسیون نمایشگر ولتاژ وجود دارد.
برای ورود به حالت کالیبراسیون، هنگام خاموش بودن ماژول دکمه سمت چپ یا کاهش ولتاژ (DEC) را نگه دارید و سپس تغذیه را وصل کنید. با شروع چشمکزدن نمایشگر، میتوان با استفاده از یک مولتیمتر دقیق، ولتاژ واقعی خروجی را اندازهگیری و همزمان با دکمههای چپ و راست تنظیم کرد. دستورالعمل این مدل، نقطه مرجع نزدیک ولتاژ 5V DC را برای کالیبراسیون نمایشگر مشخص میکند؛ پس از تنظیم به مقدار نزدیک 5V DC، تغذیه را قطع و مجدداً وصل کنید تا کالیبراسیون تکمیل شود.
به عبارت بهتر بعد از ورود به حالت کالیبراسیون (چشمک زدن نمایشگر) با استفاده از یک مولتی متر کالیبره و قابل اعتماد همزمان ولتاژ خروجی را بدون توجه به عدد نشان داده شده در نمایشگر ماژول، بررسی کنید و با دکمه های روی برد مقدار واقعی ولتاژ خروجی را به 5V DC و یا تزدیک به آن تنظیم نمایید. در نهایت یکبار تغذیه ماژول را قطع و وصل نمایید تا تنظیمات ذخیره شود.
• توجه: این فرآیند برای اصلاح نمایش ولتاژ روی LCD است و به معنی تغییر محدوده واقعی خروجی یا افزایش توان ماژول نیست.
نکات مهم هنگام استفاده
• ماژولHW-601 یک مبدل کاهنده است؛ بنابراین ولتاژ ورودی باید از ولتاژ خروجی موردنظر بیشتر باشد و امکان افزایش ولتاژ را ندارد. برای مشاهده و تهیه انواع ماژول های افزایش ولتاژ میتوانید به لینک زیر مراجعه نمایید :
• طبق مشخصات منتشرشده، بهتر است بین ولتاژ ورودی و خروجی حداقل حدود 1 ولت اختلاف وجود داشته باشد.
• این ماژول کاهنده ولتاژ خروجی ایزوله ندارد.
• اگرچه حداکثر جریان خروجی 3 آمپر اعلام شده، برای کارکرد پایدار استفاده در حدود 2 آمپر توصیه شده است. در جریانهای بالاتر و نزدیک به ماکزیمم، افزایش دما باید جدی گرفته شود و شرایط خنک کاری و تهویه مناسب فراهم شود.
• حداکثر ولتاژ ورودی اعلامشده 23V DC است و برای کارکرد معمول، برخی منابع استفاده از ولتاژهای پایینتر از 20V DC را توصیه کردهاند.
• قبل از اتصال مدار حساس، ولتاژ خروجی را با مولتیمتر بررسی کنید.
• در اتصال قطبیت های مثبت و منفی VIN+، GND، VOUT+ و GND دقت کنید تا قطبیت اشتباه باعث آسیب به مدار یا مصرفکننده نشود.
• جریان کمتر از حدود 10mA روی نمایشگر جریان بهدرستی نشان داده نمیشود.
• نمایشگر LCD برای پایش ولتاژ و جریان خروجی کاربرد دارد، اما برای اندازهگیریهای دقیق و حساس بهتر است از مولتیمتر کالیبره استفاده شود.
• این ماژول فقط کاهنده ولتاژ است و صرفا می تواند ولتاژ لازم برای راه اندازی شارژر باتری را فراهم نماید و خود به تنهایی امکان استفاده به عنوان برد شارژ باتری را ندارد. برای شارژ باتری حتما از برد شارژر یا BMS مناسب با شیمی و مشخصات فنی باتری استفاده نمایید. برای مشاهده و تهیه انواع ماژول شارژ باتری می توانید به لینک زیر مراجعه نمایید :
مشخصات فنی :
مدل: HW-601
نوع مبدل DC-DC: کاهنده سوئیچینگ (Buck / Step-Down یا Switching Buck Converter)
ولتاژ ورودی: 5-23V DC

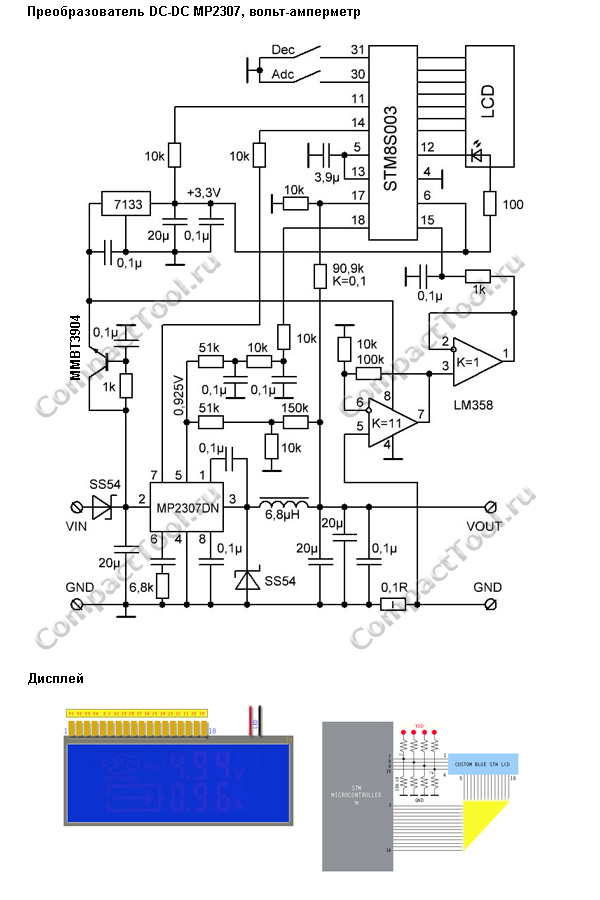

تراشه اصلی: MP2307
پردازنده: STM8S003K3T6C
ولتاژ ورودی پیشنهادی: حداکثر 20V DC برای کارکرد مناسب
محدوده ولتاژ خروجی: 0-16.5V DC، قابل تنظیم
حداقل اختلاف ورودی و خروجی: حدود 1V DC
حداکثر جریان خروجی: 3A (برای جریان بالای 2A شرایط تهویه و خنککاری مناسب نیاز دارد.)
جریان پیشنهادی برای کارکرد پایدار: حدود 2A
راندمان تبدیل: حداکثر 95٪
نوع نمایشگر: LCD گرافیکی STN (Super Twisted Nematic) با بکلایت آبی و نوشتههای سفید
پارامترهای قابل نمایش: ولتاژ و جریان خروجی
دقت نمایشگر: حدود 1٪
رزولوشن نمایش جریان: 0.01A
حداقل جریان قابل نمایش: کمتر از 10mA نمایش داده نمیشود
تنظیم ولتاژ خروجی: توسط کلیدهای فشاری
دکمههای تنظیم ولتاژ: دکمه چپ: کاهش (DEC) / دکمه راست: افزایش (ADD)
گام تنظیم ولتاژ: حدود 0.04V با هر فشار کوتاه
تنظیم سریع: با نگهداشتن دکمه بیش از 1 ثانیه
ذخیره مقدار تنظیمشده: دارد؛ آخرین تنظیمات ذخیره میشود
کالیبراسیون نمایشگر: دارد
ولتاژ مرجع کالیبراسیون: 5V DC یا نزدیک به آن
فرکانس سوئیچینگ: 340kHz
ایزولاسیون ورودی و خروجی: ندارد
قاب یا محفظه: ندارد
نوع نصب: ترمینالهای پیچی و سوراخهای مناسب پیچ 3mm
ابعاد برد اصلی: حدود 50 × 30 × 12 میلیمتر
ابعاد کلی با نمایشگر: حدود 62 × 44 × 18 میلیمتر
ابعاد نمایشگر LCD: حدود 37.5 × 17 میلیمتر
دمای کاری: -40° تا +85°
کاربرد اصلی: کاهش و تنظیم ولتاژ DC برای پروژههای الکترونیکی
سؤالات متداول :
ماژول HW-601 چه کاری انجام میدهد؟
ماژول HW-601 یک مبدل DC-DC کاهنده (Buck / Step-Down) است که برای کاهش و تنظیم ولتاژ DC مورد استفاده قرار میگیرد. این ماژول دارای نمایشگر LCD بوده و ولتاژ و جریان خروجی را بهصورت همزمان نمایش میدهد.
ولتاژ ورودی ماژول HW-601 چقدر است؟
محدوده ولتاژ ورودی این ماژول 5 تا 23 ولت DC است. برای استفاده مناسب، توصیه شده است ولتاژ ورودی تا حدود 20 ولت باشد.
محدوده ولتاژ خروجی HW-601 چقدر است؟
ولتاژ خروجی بهصورت قابل تنظیم در محدوده حدود 0 تا 16.5 ولت DC قرار دارد. توجه داشته باشید که HW-601 یک مبدل کاهنده است و ولتاژ ورودی باید از ولتاژ خروجی بیشتر باشد.
آیا HW-601 میتواند ولتاژ را افزایش دهد؟
خیر. این ماژول از نوع Step-Down است و برای کاهش ولتاژ طراحی شده است. بنابراین برای تبدیل مثلاً 5 ولت به 12 ولت مناسب نیست. برای مشاهده و تهیه انواع ماژول های افزایش ولتاژ میتوانید به لینک زیر مراجعه نمایید :
مشاهده و تهیه انواع ماژول های افزایش ولتاژ
حداکثر جریان خروجی HW-601 چقدر است؟
حداکثر جریان اعلامشده برای ماژول 3 آمپر پیک است، اما برای کارکرد مناسب، استفاده در حدود 2 آمپر توصیه میشود. در جریانهای بالاتر از 2 آمپر باید به شرایط حرارتی و خنککاری توجه بیشتری داشت.
آیا ولتاژ خروجی این ماژول نسبت به ورودی ایزوله است؟
خیر. این ماژول ولتاژ خروجی ایزوله ندارد.
آیا نمایشگر HW-601 ولتاژ و جریان را همزمان نشان میدهد؟
بله. نمایشگر LCD از نوع STN بوده و امکان مشاهده همزمان ولتاژ و جریان خروجی را فراهم میکند. دقت نمایش جریان حدود 1 درصد و رزولوشن نمایش جریان 0.01 آمپر است. جریانهای کمتر از 10 میلیآمپر ممکن است روی نمایشگر نشان داده نشوند.
چگونه ولتاژ خروجی HW-601 را تنظیم کنیم؟
پس از اتصال تغذیه، با استفاده از دو کلید کنار نمایشگر میتوان ولتاژ خروجی را تنظیم کرد. دکمه سمت چپ برای کاهش ولتاژ (DEC) و دکمه سمت راست برای افزایش ولتاژ (ADD) استفاده میشود. با فشار کوتاه، مقدار ولتاژ حدود 0.04 ولت تغییر میکند و با نگهداشتن دکمه، تنظیم سریعتر انجام میشود.
آیا آخرین مقدار ولتاژ تنظیمشده ذخیره میشود؟
بله. HW-601 قابلیت ذخیره آخرین ولتاژ تنظیمشده را دارد و پس از راهاندازی مجدد با همان ولتاژ ورودی قبلی، مقدار تنظیمشده قبلی حفظ میشود. با ولتاژ ورودی جدید خروجی ولتاژ نیز تغییر می کند.
آیا نمایشگر HW-601 قابل کالیبره کردن است؟
بله. امکان کالیبراسیون نمایشگر وجود دارد. برای این کار میتوان با استفاده از یک مولتیمتر دقیق، ولتاژ واقعی خروجی را اندازهگیری و نمایشگر را با مقدار واقعی تطبیق داد. در روش کالیبراسیون، ولتاژ اندازهگیریشده با مولتیمتر به حدود 5 ولت تنظیم میشود و سپس تنظیمات با خاموش و روشن کردن ماژول ذخیره میگردد. برای اطلاعات بیشتر به متن بخش معرفی محصول مراجعه نمایید.
حداقل اختلاف ولتاژ ورودی و خروجی چقدر باید باشد؟
ولتاژ ورودی باید از ولتاژ خروجی بیشتر باشد؛ منابع مربوط به HW-601 حداقل اختلافی در حدود 1 ولت یا بیشتر را ذکر میکنند. برای عملکرد مطمئن، بهتر است این اختلاف را در طراحی مدار در نظر بگیرید.
آیا HW-601 برای ساخت منبع تغذیه قابل تنظیم مناسب است؟
بله. به دلیل قابلیت تنظیم ولتاژ و نمایش همزمان ولتاژ و جریان، میتوان از آن در پروژههای الکترونیکی، میز کار تعمیرات، تست مدارها و ساخت منابع تغذیه DC قابل تنظیم استفاده کرد.
آیا میتوان خروجی HW-601 را مستقیماً به مدار حساس وصل کرد؟
توصیه میشود قبل از اتصال مدارهای حساس، ابتدا ولتاژ خروجی را با مولتیمتر بررسی کنید. همچنین باید مطمئن شوید ولتاژ تنظیمشده با محدوده مجاز مدار مقصد مطابقت دارد.
راندمان تبدیل HW-601 چقدر است؟
راندمان تبدیل این ماژول حداکثر حدود 95 درصد اعلام شده است. راندمان واقعی به ولتاژ ورودی، ولتاژ خروجی و جریان بار و شرایط کاری بستگی دارد.
آیا HW-601 برای جریان 3 آمپر بهصورت دائم مناسب است؟
عدد 3 آمپر بهعنوان جریان پیک اعلام شده و برای استفاده معمول، جریان حدود 2 آمپر توصیه میشود. بنابراین نباید 3 آمپر را بهعنوان جریان کاری دائم و بدون محدودیت حرارتی در نظر گرفت. در جریان های بالای 2 آمپر استفاده از شرایط خنک کای و تهویه مناسب توصیه شده است.
آیا HW-601 برای شارژ باتری مناسب است؟
این ماژول در اصل یک مبدل کاهنده ولتاژ است و صرفاً تنظیم ولتاژ خروجی به معنی وجود مدار شارژ تخصصی باتری نیست. برای شارژ باتریهای لیتیومی یا سایر باتریها باید الزامات شارژ همان باتری، از جمله ولتاژ و جریان شارژ، بهصورت جداگانه رعایت شود. برای مشاهده و تهیه انواع ماژول شارژ باتری می توانید به لینک زیر مراجعه نمایید :
مشاهده و تهیه انواع ماژول شارژ باتری
