ماژول آمپلی فایر استریو 2X10W وات PAM8610ولوم دار
ماژول آمپلی فایر استریو 10 وات PAM8610 همراه با ولوم با ولتاژ کاری 6 تا 15 ولت
۳۱۷,۰۰۰ تومان
موجود
ماژول آمپلی فایر استریو 2×10 وات PAM8610 ولومدار | کلاس D با راندمان بالا
اگر به دنبال یک ماژول آمپلی فایر کوچک، کممصرف، قدرتمند و با کیفیت صدای بالا برای پروژههای صوتی هستید، ماژول آمپلی فایر استریو PAM8610 ولومدار یکی از بهترین گزینهها محسوب میشود. این ماژول با بهرهگیری از تراشه قدرتمند PAM8610 و فناوری Class-D، قادر است صدایی شفاف، پرقدرت و با اعوجاج بسیار کم را در اختیار شما قرار دهد.
تراشه PAM8610 یک آمپلیفایر صوتی کلاس D است که نسبت به آمپلیفایرهای کلاس AB، راندمان بسیار بالاتری دارد. در این فناوری، بخش زیادی از انرژی ورودی به توان صوتی تبدیل شده و مقدار بسیار کمی به گرما تبدیل میشود. به همین دلیل ماژول در هنگام کار، حرارت بسیار کمتری تولید کرده و در بسیاری از کاربردها نیازی به هیتسینک بزرگ ندارد. همچنین مصرف انرژی پایین باعث میشود این برد گزینه مناسبی برای تجهیزات قابل حمل و سیستمهایی باشد که با باتری یا آداپتور DC تغذیه میشوند.
ماژول آمپلی فایر استریو PAM8610 ولومدار قادر است در شرایط مناسب، برای هر کانال تا 10 وات توان خروجی تولید کند و مجموع توان خروجی آن به 20 وات برسد. وجود دو کانال مستقل باعث میشود بتوان از آن برای راهاندازی یک جفت بلندگوی استریو استفاده کرد و صدایی متوازن و باکیفیت در اختیار داشت. البته توان واقعی خروجی به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو، کیفیت منبع تغذیه و شرایط کاری بستگی دارد.
یکی از مزیتهای مهم این نسخه نسبت به مدلهای معمولی، وجود پتانسیومتر (ولوم) تنظیم صدا روی برد است. به کمک این ولوم میتوان بدون نیاز به مدار خارجی یا کنترل نرمافزاری، شدت صدای خروجی را بهسادگی تنظیم کرد. این ویژگی برای ساخت اسپیکرهای رومیزی، آمپلیفایرهای خانگی و پروژههای DIY بسیار کاربردی است.
این برد با وجود توان خروجی مناسب، ابعاد کوچکی دارد و بهراحتی در انواع پروژهها قابل نصب است. وزن کم و طراحی فشرده آن باعث شده در پروژههایی که محدودیت فضا وجود دارد، انتخاب بسیار مناسبی باشد.
ورودی صوتی با جک مادگی AUX این ماژول از نوع استریو آنالوگ بوده و میتوان آن را به انواع منابع صوتی متصل کرد.ماژول PAM8610 قابلیت راهاندازی بلندگوهای 4 اهم و 8 اهم را دارد و بسته به امپدانس بلندگو و ولتاژ تغذیه، توان خروجی متفاوتی ارائه میدهد.برای دستیابی به بهترین کیفیت صدا، استفاده از بلندگوهای با کیفیت و منبع تغذیه پایدار توصیه میشود.
کاربردها
• ساخت اسپیکر رومیزی
• اسپیکر پرتابل
• سیستم صوتی خودرو
• آمپلیفایر خانگی
• پروژههای Arduino
• پروژههای Raspberry Pi
• تجهیزات آموزشی
• سیستمهای اعلام صوت
• سیستمهای چندرسانهای
• دستگاههای پخش موسیقی
• پروژههای DIY
• تجهیزات صوتی صنعتی

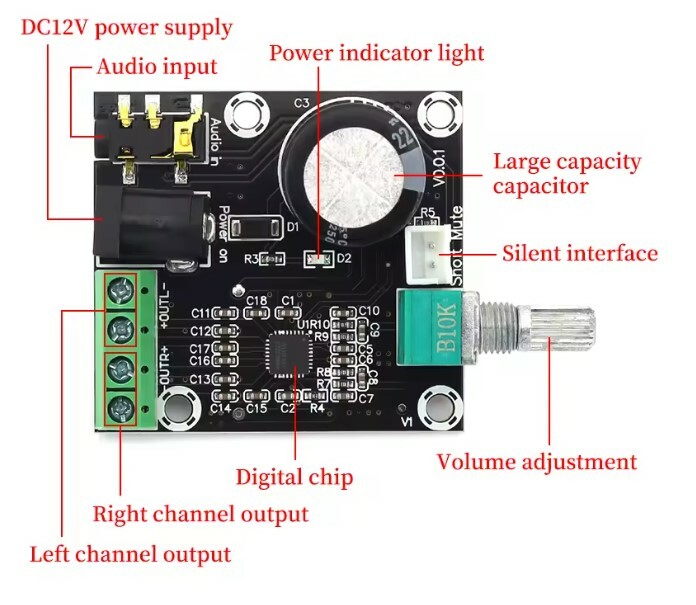

راهاندازی
• تغذیه DC مناسب (7 تا 15 ولت DC) را به ورودی برد متصل کنید. ( توصیه شده 12 V DC و حداقل 2 آمپر )
• ورودی صدای استریو را با کابل AUX به جک مادگی صدای AUX روی برد وصل نمایید.
• بلندگوهای چپ و راست را به خروجیهای مربوطه ترمینال های سبز رنگ با رعات قطبیت های مثبت و منفی متصل کنید.
• با استفاده از ولوم روی برد، شدت صدای خروجی را تنظیم نمایید.
• برای قطع صدای خروجی (MUTE) می توانید از جامپر سفید رنگ روی برد استفاده و آن را به هم متصل کنید.
نکات مهم هنگام استفاده
• از منبع تغذیه DC پایدار و باکیفیت و تا حد امکان با حداقل ریپل و جریان کافی استفاده کنید تا بهترین کیفیت صدا و عملکرد را داشته باشید.
• قطب مثبت و منفی تغذیه و ترمینال خروجی صدا را با دقت متصل کنید. در صورت لزوم برای تهیه کابل تغذیه مناسب یک سر آزاد می توانید به لینک زیر مراجعه نمایید:
• از اتصال کوتاه خروجی بلندگوها خودداری نمایید.
• برای دستیابی به حداکثر توان خروجی، ولتاژ تغذیه و امپدانس بلندگو باید مطابق مشخصات ماژول انتخاب شود. برای اطلاعات بیشتر به فایل بخش دیتاشیت محصول مراجعه کنید.
• ورودی صدا را با کابل شیلددار با کیفیت و کوتاه متصل کنید تا نویز کاهش یابد. برای تهیه کابل صدای AUX مناسب می توانید به لینک زیر مراجعه کنید:
• ماژول را در محیط خشک و دارای تهویه مناسب نصب کنید.
• از اتصال یا جداسازی بلندگوها هنگام روشن بودن مدار خودداری کنید.
مشخصات فنی :
چیپ اصلی: PAM8610
نوع آمپلیفایر: Class-D
تعداد کانال خروجی: 2 کانال استریو (Left / Right)
توان خروجی اسمی: 2×10 وات
توان خروجی با اعوجاج کم: حدود 2×5 وات با THD+N برابر 0.1% روی بلندگوی 8 اهم
حداکثر توان خروجی: 10 وات برای هر کانال در 8 اهم، تغذیه 13V و THD+N حدود 10%
امپدانس بلندگوی پیشنهادی: 8 اهم
امپدانس قابل پشتیبانی: 4 تا 8 اهم
ولتاژ کاری: 7 تا 15 ولت DC
ولتاژ پیشنهادی تغذیه: 12 ولت DC
نوع ورودی صدا: Audio Left / Right از طریق جک AUX
نوع خروجی بلندگو: Stereo BTL، بدون اتصال منفی مشترک
جریان مصرفی بدون بار: حدود 20 تا 30 میلیآمپر
جریان پیشنهادی منبع تغذیه: حداقل 2 آمپر برای توان بالا
راندمان کاری: بیش از 90٪
فرکانس سوئیچینگ داخلی: حدود 250 کیلوهرتز
گین (Gain): حدود 32dB
نسبت سیگنال به نویز (SNR): حدود 80dB
کراستاک کانالها: حدود -80dB
نویز خروجی: حدود -90dB
اعوجاج هارمونیکی THD+N: حدود 0.1% در توان 5W / بلندگوی 8 اهم
کنترل حجم صدا: ولوم
حفاظت حرارتی: دارد
حفاظت اتصال کوتاه خروجی: دارد
حفاظت اضافهجریان: دارد
دمای خاموشی حرارتی چیپ: حدود 150°C
دمای کاری پیشنهادی: حدود 20- تا 85+ درجه سانتیگراد
نیاز به هیتسینک: معمولاً ندارد؛ در توان بالا تهویه و خنککاری توصیه میشود
نوع تغذیه: از طریق جک مادگی آداپتوری
اقلام همراه: پیچ و مهره و سر ولوم

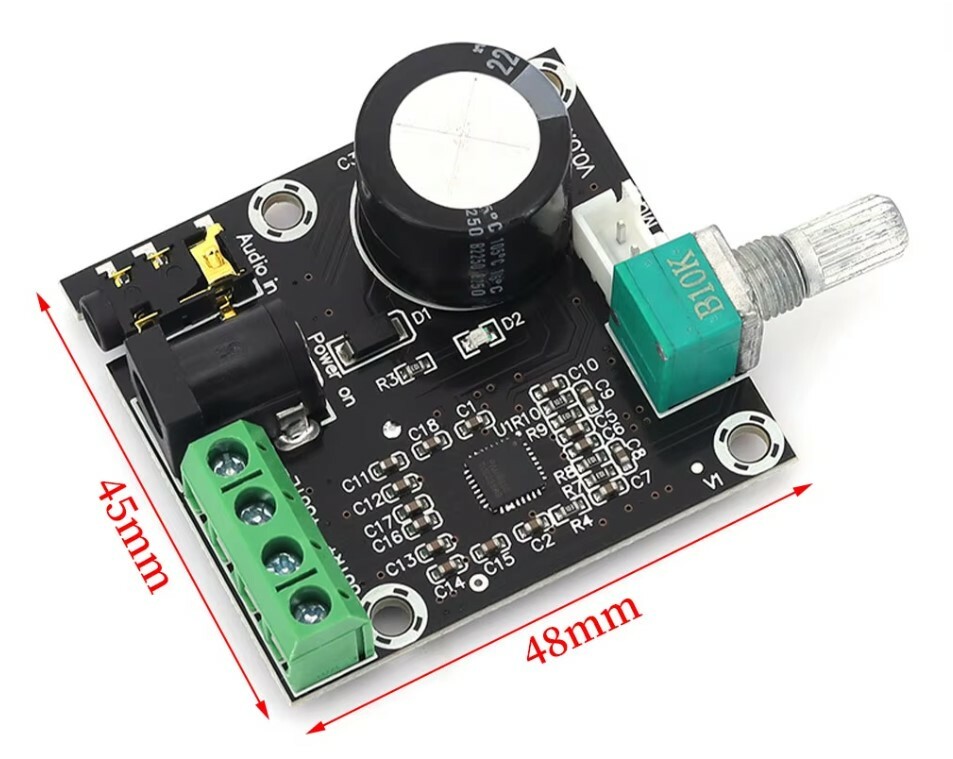

ابعاد تقریبی ماژول: 48 × 45 × 15 میلیمتر
کاربرد: ساخت سیستم صوتی، اسپیکر، پروژههای DIY، رباتیک و تجهیزات صوتی قابلحمل
سوالات متداول :
این ماژول برای چه نوع بلندگوهایی مناسب است؟
این ماژول برای راهاندازی دو بلندگوی 4 یا 8 اهم طراحی شده است، اما برای دستیابی به توان اسمی 10 وات در هر کانال، استفاده از بلندگوی 8 اهم با منبع تغذیه مناسب توصیه میشود.
ولتاژ مناسب برای تغذیه ماژول چقدر است؟
ولتاژ کاری ماژول بین 7 تا 15 ولت DC است و استفاده از منبع تغذیه 12 ولت بهترین عملکرد و کیفیت صدا را فراهم میکند.
آیا این ماژول دارای کنترل ولوم صدا است؟
بله، این نسخه به ولوم تنظیم صدا مجهز است و امکان کنترل مستقیم حجم صدا بدون نیاز به مدار جانبی را فراهم میکند.
آیا میتوان این ماژول را به ماژول بلوتوث یا MP3 پلیر متصل کرد؟
بله، این آمپلیفایر با انواع ماژولهای بلوتوث صوتی، MP3 Player، گیرنده AUX، رادیو FM و بردهای توسعه مانند Arduino و ESP32 سازگار است.
آیا خروجی بلندگوها به زمین (GND) مشترک متصل میشود؟
خیر. خروجی این ماژول از نوع BTL (Bridge-Tied Load) است؛ بنابراین پایههای منفی بلندگوها نباید به یکدیگر یا به زمین متصل شوند.
آیا این ماژول نیاز به هیتسینک دارد؟
در استفاده معمولی و توانهای متوسط، به دلیل راندمان بالای آمپلیفایر کلاس D معمولاً نیازی به هیتسینک نیست؛ اما در استفاده طولانیمدت با توان بالا یا بلندگوی 4 اهم، تهویه مناسب و خنک کاری توصیه میشود.
حداکثر توان خروجی واقعی این ماژول چقدر است؟
حداکثر توان 2×10 وات در شرایط آزمایشگاهی (تغذیه حدود 13 ولت، بار 8 اهم و اعوجاج 10٪) قابل دستیابی است. در استفاده معمول، توان خروجی کمتر بوده و کیفیت صدای بهتری ارائه میشود.
آیا این ماژول دارای مدار محافظ داخلی است؟
بله، چیپ PAM8610 دارای حفاظت در برابر افزایش دما، اتصال کوتاه خروجی و اضافهجریان است که به افزایش ایمنی و طول عمر مدار کمک میکند.
برای استفاده از حداکثر توان، چه منبع تغذیهای پیشنهاد میشود؟
استفاده از منبع تغذیه 12 ولت DC با جریان حداقل 2 آمپر برای عملکرد پایدار و دستیابی به توان خروجی مناسب توصیه میشود. در صورت لزوم برای تهیه کابل تغذیه مناسب یک سر آزاد می توانید به لینک زیر مراجعه نمایید:
آیا این ماژول برای ساخت اسپیکر بلوتوثی مناسب است؟
بله، ابعاد کوچک، راندمان بالا، مصرف انرژی کم و کیفیت صدای مناسب و ورودی صدای جک مادگی AUX، این ماژول را به گزینهای ایدهآل برای ساخت انواع اسپیکرهای بلوتوثی، اسپیکرهای رومیزی و پروژههای DIY صوتی تبدیل کرده است. برای تهیه کابل صدای AUX مناسب می توانید به لینک زیر مراجعه کنید:
