تقویت کننده صوتی 20 وات مبتنی بر تراشه PAM8610 با خروجی استریو و ولتاژ کاری 7 تا 15 ولت
ماژول آمپلی فایر PAM8610 بدون پتانسیومتر یک برد تقویت‌کننده صوتی استریو دو کانال و مبتنی بر تکنولوژی کلاس D است که برای افزایش توان سیگنال صوتی و راه‌اندازی بلندگو در پروژه‌های صوتی و الکترونیکی طراحی شده است. این ماژول از تراشه PAM8610 استفاده می‌کند؛ تراشه‌ای که به‌عنوان یک آمپلی‌فایر استریو کلاس D با بازده بالا و قابلیت ارائه توان خروجی دو تا 10 وات و حداکثر تا 15 وات برای هر کانال تحت شرایط مشخص معرفی شده است.
به دلیل استفاده از ساختار Class-D، بخش عمده توان به‌صورت مؤثر به بار منتقل می‌شود و اتلاف انرژی و تولید حرارت نسبت به بسیاری از آمپلی‌فایرهای خطی کمتر است. PAM8610 طبق مشخصات سازنده برای کاربردهای صوتی کم‌مصرف و سیستم‌های صوتی جمع‌وجور طراحی شده و بازده بالایی دارد. بازده واقعی به ولتاژ تغذیه، توان خروجی، امپدانس بلندگو و شرایط کاری وابسته خواهد بود. بازده بالا به معنای کاهش نسبی اتلاف توان و گرمای تولیدشده است و به همین دلیل این ماژول برای پروژه‌هایی که محدودیت فضا و مصرف انرژی دارند، گزینه مناسبی محسوب می‌شود.
این نسخه از ماژول PAM8610 بدون پتانسیومتر یا فاقد ولوم چرخشی برای کنترل حجک صدا روی برد است. این ویژگی برای پروژه‌هایی که کنترل صدا توسط مدار خارجی انجام می‌شود، کاربرد زیادی دارد. برای مثال می‌توان سطح صدا را از طریق منبع صوتی، پری‌امپلی‌فایر، ولوم خارجی یا مدار کنترل صوتی تنظیم کرد. حذف پتانسیومتر علاوه بر ساده‌تر شدن ساختار برد، این امکان را فراهم می‌کند که ماژول در پنل‌ها و دستگاه‌هایی که نیاز به کنترل ولوم اختصاصی دارند، انعطاف‌پذیری بیشتری داشته باشد.
ماژول دارای دو کانال مستقل چپ و راست (L و R) است و می‌تواند برای راه‌اندازی یک سیستم صوتی استریو استفاده شود. ورودی صوتی معمولاً شامل کانال چپ، کانال راست و زمین مشترک سیگنال است و خروجی نیز برای اتصال دو بلندگو در نظر گرفته می‌شود. این ویژگی، ماژول PAM8610 استریو 10W × 2 را برای ساخت اسپیکرهای رومیزی، سیستم‌های صوتی کوچک، پخش‌کننده‌های MP3، گیرنده‌های بلوتوثی و انواع پروژه‌های صوتی مناسب می‌کند.
یکی از ویژگی‌های مهم تراشه PAM8610، قابلیت ارائه توان خروجی قابل‌توجه دو تا 10 وات نسبت به ابعاد کوچک مدار است. حداکثر توان اعلام‌شده برای این تراشه تا 15 وات برای هر کانال است، اما این مقدار به شرایط کاری وابسته است عواملی مانند ولتاژ تغذیه، امپدانس بلندگو، میزان اعوجاج مجاز و شرایط اندازه‌گیری بر توان واقعی خروجی تأثیر دارند.
تراشه PAM8610 برای کار در محدوده تغذیه 7 تا 15 ولت DC طراحی شده است. انتخاب منبع تغذیه مناسب و پایدار نقش مهمی در عملکرد و توان قابل دستیابی ماژول دارد. برای رسیدن به توان بالاتر، معمولاً باید ولتاژ تغذیه و توانایی جریان‌دهی منبع را مطابق مشخصات مدار و بلندگو انتخاب کرد. همچنین استفاده از منبع تغذیه ضعیف یا نامناسب می‌تواند باعث افت توان، اعوجاج صدا یا عملکرد ناپایدار سیستم شود.
توان خروجی قابل دستیابی از PAM8610 به امپدانس بلندگو نیز وابسته است. طبق مشخصات تراشه، شرایط اندازه‌گیری توان خروجی با بارهای مشخصی ارائه شده است و انتخاب بلندگو باید با محدوده مجاز و طراحی مدار مطابقت داشته باشد.در کاربردهای رایج، این ماژول برای ساخت سیستم‌های صوتی کوچک و متوسط با بلندگوهای مناسب استفاده می‌شود. برای دستیابی به عملکرد مطلوب، انتخاب صحیح امپدانس و توان نامی بلندگو اهمیت زیادی دارد.
ماژول PAM8610 برای دریافت سیگنال آنالوگ صوتی استریو از Line-Level طراحی شده و می‌تواند به منابعی مانند ماژول بلوتوث صوتی، MP3 Player، کارت صدا، DAC و خروجی صوتی مناسب متصل شود. برای کاهش نویز و دستیابی به صدای بهتر، بهتر است سیم‌های ورودی صوتی کوتاه باشند و مسیر آن‌ها تا حد امکان از سیم‌های تغذیه و خروجی بلندگو فاصله داشته باشد و از منبه تغذیه با حداقل ریپل استفاده شود.
PAM8610 از ساختار خروجی Bridge-Tied Load یا BTL استفاده می‌کند. در این ساختار، هر بلندگو بین دو خروجی مربوط به همان کانال متصل می‌شود و پایه منفی بلندگو نباید به GND مشترک مدار وصل شود. این نکته برای جلوگیری از آسیب به بخش خروجی آمپلی‌فایر اهمیت زیادی دارد. بنابراین در اتصال خروجی باید پایه‌های مثبت و منفی هر بلندگو را مطابق برچسب‌های L+، L−، R+ و R− روی برد متصل کنید.
• ساخت آمپلی‌فایر صوتی استریو
• ساخت اسپیکر رومیزی و اکتیو
• تقویت خروجی ماژول‌های بلوتوث صوتی
• استفاده همراه ماژول MP3 Player
• ساخت سیستم صوتی DIY
• تقویت صدای خروجی DAC یا کارت صدای مناسب
• سیستم‌های صوتی چندرسانه‌ای
• پروژه‌های آموزشی و الکترونیکی
• تجهیزات صوتی قابل حمل با منبع تغذیه مناسب
• پروژه‌های صوتی مبتنی بر میکروکنترلر یا Raspberry Pi، در صورت وجود خروجی صوتی مناسب

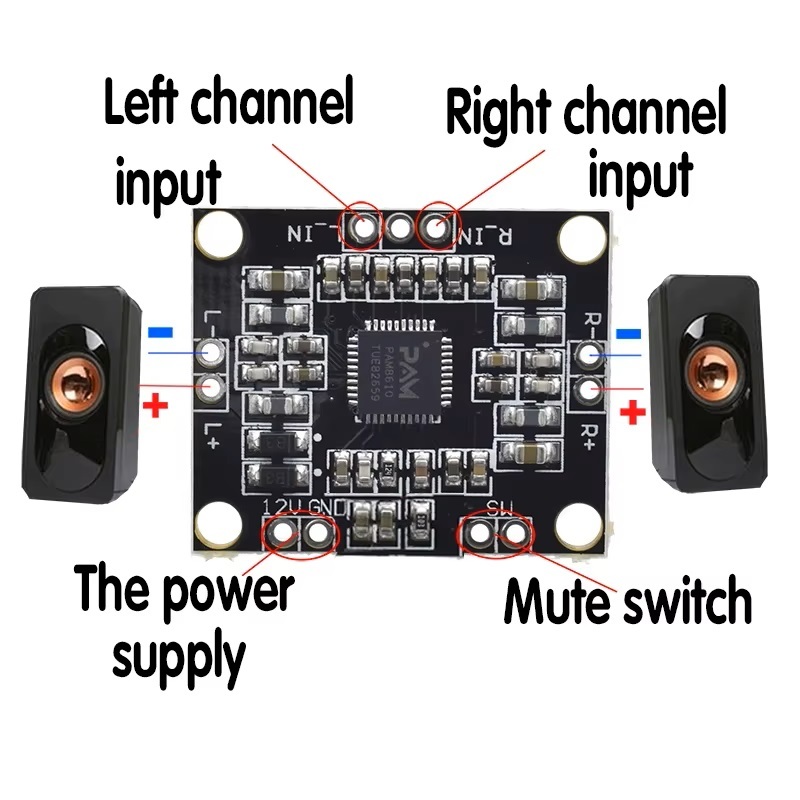

1. اتصال تغذیه
تراشه PAM8610 در محدوده ۷ تا ۱۵ ولت DC کار می‌کند(توصیه شده 12V DC و حداقل 3A). از یک منبع تغذیه پایدار با توان و جریان‌دهی مناسب و تا حد امکان با حداقل ریپل استفاده کنید. در نحوه اتصالات به قطبیت های مثبت و منفی دقت نمایید چرا که اتصال اشتباه به ماژول آسیب می زند.
در صورت لزوم برای تهیه کابل تغذیه مناسب یک سر آزاد می توانید به لینک زیر مراجعه نمایید:
تهیه فيش مادگي آداپتور سيم دار
2. اتصال ورودی صوتی
ورودی صدای آنالوگ صوتی را از طریق پد های زیر با لحیم کاری به برد وصل کنید. بسته به نوشته روی برد، ورودی معمولاً شامل پایه‌های زیر است:
پایه کاربرد
L / L-IN ورودی صوتی کانال چپ
R / R-IN ورودی صوتی کانال راست
GND زمین سیگنال صوتی
منبع صوتی می‌تواند خروجی مناسبی از ماژول بلوتوث، MP3 Player، DAC یا سایر منابع صوتی Line-Level باشد. این مدل از آمپلی فایر صوتی فاقد بلوتوث می باشد و در صورت لزوم برای بلوتوثی کردن آن می توانید از لینک های زیر استفاده نمایید :
مشاهده و خرید انواع ماژول بلوتوث صوتی
نکته: چون این نسخه فاقد پتانسیومتر است و امکان کنترل حجم صدا از طریق خود ماژول وجود ندارد، کنترل حجم صدا باید توسط منبع صوتی، پری‌امپلی‌فایر، ولوم خارجی یا مدار کنترل مناسب انجام شود. برای تهیه نسخه ولوم دار ماژول آمپلی فایر PAM8610 میتوانید به لینک زیر مراجعه نمایید :
خرید ماژول آمپلی فایر استریو 2X10W وات PAM8610ولوم دار
3. اتصال بلندگوها
با بلندگوهای (4-8 اهم) سازگار است. (10W+10W(8Ω load), 15W+15W(4Ω load))خروجی ماژول معمولاً به شکل زیر است:
خروجی اتصال
L+ و L- بلندگوی کانال چپ
R+ و R- بلندگوی کانال راست
پایه های مثبت و منفی هر بلندگو باید بین دو خروجی همان کانال و با توجه به قطبیت های مثبت و منفی به پدهای لحیم کاری روی برد متصل شود.
"پایه‌های منفی خروجی بلندگو راست و چپ دارای زمین مشترک نیستند و نباید به GND منبع تغذیه متصل شوند یا بین دو کانال به یکدیگر وصل شوند. PAM8610 از خروجی پل کامل یا BTL (Bridge-Tied Load) استفاده می‌کند و خروجی هر کانال توسط مدار پل داخلی راه‌اندازی می‌شود".
4. برای قطع صدای خروجی (MUTE) می توانید از پد های جامپر MUTE روی برد استفاده و آن ها را به هم متصل کنید. مثلا با یک کلید دو حالته.
• از ولتاژ خارج از محدوده مجاز استفاده نکنید : محدوده تغذیه رسمی تراشه ۷ تا ۱۵ ولت است. اعمال ولتاژ بالاتر از محدوده مجاز می‌تواند به تراشه یا ماژول آسیب بزند.
• عدد ۲×۱۵ وات را بدون توجه به شرایط در نظر نگیرید : طبق مشخصات رسمی سازنده، PAM8610 در شرایط اعلام‌شده ۱۰ وات برای هر کانال روی بار ۸ اهم با تغذیه ۱۳ ولت و THD برابر ۱۰٪ ارائه می‌دهد. همچنین مقدار رسمی توان در THD برابر ۱٪ حدود ۸ وات برای هر کانال ذکر شده است. بنابراین توان واقعی به ولتاژ تغذیه، امپدانس بلندگو، اعوجاج و شرایط کاری بستگی دارد.
• بلندگوی مناسب انتخاب کنید : بلندگو باید از نظر امپدانس (4-8Ω) و توان نامی (10W) برای شرایط کاری آمپلی‌فایر مناسب باشد. سازنده نیز تأکید می‌کند که بلندگو باید توان خروجی تولیدشده توسط PAM8610 را تحمل کند تا آسیب نبیند.
• منبع تغذیه ضعیف باعث افت کیفیت صدا می‌شود : منبع تغذیه با جریان‌دهی ناکافی می‌تواند در صدای بلند باعث افت ولتاژ، کاهش توان، اعوجاج یا قطع‌و‌وصل صدا شود. منبع تغذیه را متناسب با توان مورد انتظار سیستم و تا حد امکان با حداقل ریپل انتخاب کنید.(توصیه شده 12V DC و حداقل 3A)
• سیم ورودی صوتی را کوتاه نگه دارید : برای کاهش دریافت نویز، بهتر است سیم‌های ورودی صوتی تا حد امکان کوتاه باشند و از سیم‌های تغذیه و خروجی بلندگو فاصله داشته باشند.
• زمین منبع صوتی و ورودی صدای ماژول باید مرجع مشترک داشته باشند : در اتصال ورودی صوتی، زمین سیگنال باید به پایه GND ورودی صدای ماژول متصل شود تا مرجع ولتاژ سیگنال به‌درستی برقرار باشد.
• اتصال کوتاه خروجی‌ها خطرناک است : تراشه دارای حفاظت‌هایی مانند اضافه‌جریان، حرارتی و اتصال کوتاه است، اما نباید حفاظت داخلی را جایگزین سیم‌کشی صحیح دانست. از اتصال کوتاه کردن خروجی‌های بلندگو یا اتصال اشتباه آن‌ها به زمین خودداری کنید.
• در توان بالا به گرما توجه کنید : PAM8610 یک آمپلی‌فایر کلاس D با بازده بالاست و سازنده بازدهی بیش از ۹۰٪ را در شرایط مشخص ذکر کرده است؛ با این حال، در توان خروجی بالا و نزدیک به ماکزیمم همچنان مقداری توان به گرما تبدیل می‌شود و تهویه و طراحی مناسب و خنک کاری برد اهمیت دارد.
• ترتیب اتصال را رعایت کنید : برای راه‌اندازی مطمئن، ابتدا اتصالات را بررسی کنید و سپس تغذیه را وصل نمایید.
• صدای ورودی را بیش از حد افزایش ندهید : اگر سطح سیگنال ورودی بیش از حد بالا باشد، ممکن است خروجی دچار اعوجاج یا کلیپ شدن (Clipping) شود. در این حالت ابتدا حجم صدای منبع را کاهش دهید و سپس سطح مناسب را تنظیم کنید.
| نام محصول | ماژول آمپلی‌فایر صوتی PAM8610 بدون پتانسیومتر 10W × 2 |
|---|---|
| تراشه اصلی | PAM8610 |
| نوع آمپلی فایر | Class-D |
| تعداد کانال | 2 کانال استریو |
| نوع خروجی | استریو / پل کامل (BTL) |
| نوع اتصال | Bridge-Tied Load |
| ولتاژ کاری | 7 تا 15 ولت DC |
| ولتاژ تغذیه توصیه شده | 12 ولت DC |
| جریان کاری توصیه شده | حداقل 3A |
| توان نامی خروجی | 10W × 2 (10W+10W در بار 8Ω، 15W+15W در بار 4Ω) |
| توان خروجی در بار 8Ω | 5W × 2 در THD+N=0.1%، فرکانس 1kHz |
| توان خروجی در بار 8Ω | 8W × 2 در THD+N=1%، فرکانس 1kHz |
| حداکثر توان در بار 8Ω | 10W × 2 در THD+N=10% و تغذیه 13V |
| توان اعلامی در بار 4Ω | تا 15W × 2 در شرایط مشخص دیتاشیت و THD+N=0.1%؛ نیازمند طراحی حرارتی مناسب |
| امپدانس بلندگو قابل پشتیبانی | 4Ω تا 8Ω |
| بازدهی | بیش از 90٪ در شرایط مشخص |
| اعوجاج THD+N | حدود 0.1٪ در شرایط تست مشخص |
| نسبت سیگنال به نویز (SNR) | حدود 80dB |
| پاسخ فرکانسی صوتی | 20Hz تا 22kHz |
| فرکانس سوئیچینگ داخلی | حدود 250kHz در شرایط مشخص دیتاشیت |
| جریان مصرفی بدون بار | حدود 20mA معمول، حداکثر 30mA |
| جریان در حالت Shutdown | حدود 4µA معمول، حداکثر 10µA |
| مقدار PSRR (Power Supply Ripple Rejection Ratio) | حدود 60- dB در شرایط تست مشخص |
| ولتاژ آفست خروجی | حدود 30mV به‌صورت تفاضلی در شرایط تست |
| کنترل ولوم | ندارد؛ بدون پتانسیومتر |
| کنترل حجم صدا | توسط منبع صوتی، پری‌امپلی‌فایر یا ولوم خارجی |
| ورودی صوتی | سیگنال آنالوگ صوتی استریو؛ کانال چپ و راست |
| خروجی بلندگو | معمولاً L+، L-، R+، R- |
| اتصال منفی بلندگو به GND | ممنوع؛ خروجی از نوع BTL است (Bridge-Tied Load) |
| حفاظت اضافه جریان | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت حرارتی | دارد؛ خاموشی حرارتی حدود 150°C طبق مشخصات تراشه |
| حالت های Shutdown / Mute / Fade | توسط تراشه پشتیبانی می‌شود؛ وجود و نحوه دسترسی به این پایه‌ها به طراحی ماژول بستگی دارد |
| دمای کاری تراشه | 20- تا 85+ درجه سانتی‌گراد |

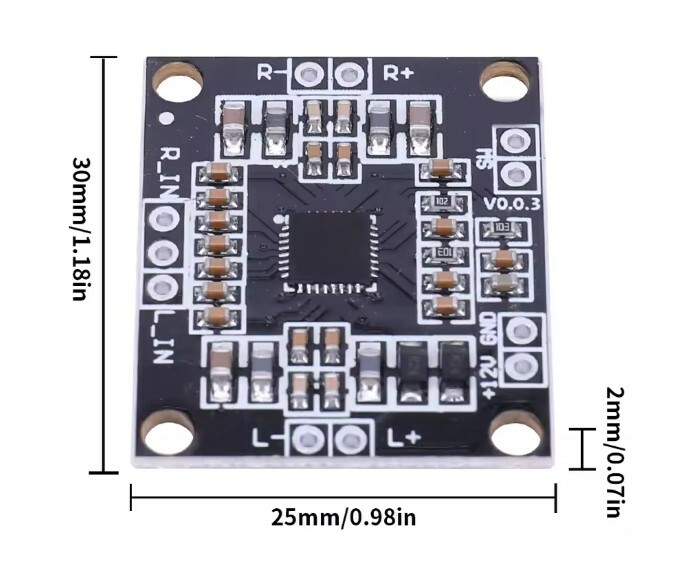

| ابعاد | 30 × 25 × 2.5 میلی‌متر |
| کاربرد | آمپلی‌فایر استریو، اسپیکر اکتیو، ماژول بلوتوث صوتی، MP3 Player و پروژه‌های صوتی |
آیا PAM8610 واقعاً 2×15 وات توان خروجی دارد؟
حداکثر توان اعلام‌شده می‌تواند تا 15 وات برای هر کانال در شرایط مشخص باشد، اما نباید این مقدار را توان ثابت و قابل دستیابی در تمام شرایط در نظر گرفت. برای مثال، در بار 8 اهم و تغذیه 13 ولت، دیتاشیت حدود 10 وات برای هر کانال در THD+N برابر 10٪ و حدود 8 وات برای هر کانال در THD+N برابر 1٪ را نشان می‌دهد.
آیا این ماژول استریو است؟
بله. PAM8610 دارای دو کانال تقویت صوتی مستقل برای کانال‌های چپ و راست است.
تفاوت نسخه بدون پتانسیومتر چیست؟
در نسخه بدون پتانسیومتر، ولوم چرخشی روی برد وجود ندارد. بنابراین تنظیم حجم صدا باید از طریق منبع صوتی، ولوم خارجی یا مدار پیش‌تقویت‌کننده انجام شود. برای تهیه نسخه ولوم دار ماژول آمپلی فایر PAM8610 میتوانید به لینک زیر مراجعه نمایید :
خرید ماژول آمپلی فایر استریو 2X10W وات PAM8610ولوم دار
آیا می‌توان به PAM8610 ماژول بلوتوث وصل کرد؟
بله. می‌توان خروجی صوتی یک ماژول گیرنده بلوتوث را به ورودی‌های L و R آمپلی‌فایر متصل کرد، مشروط بر اینکه سطح سیگنال ورودی برای آمپلی‌فایر مناسب باشد. در صورت لزوم برای بلوتوثی کردن آن می توانید از لینک های زیر استفاده نمایید :
مشاهده و خرید انواع ماژول بلوتوث صوتی
آیا می‌توان خروجی MP3 Player را به آن متصل کرد؟
بله. خروجی صوتی مناسب MP3 Player یا ماژول پخش‌کننده را می‌توان به ورودی‌های صوتی چپ و راست PAM8610 متصل کرد.
چه بلندگویی برای PAM8610 مناسب است؟
انتخاب بلندگو باید بر اساس امپدانس و توان خروجی موردنیاز انجام شود. دیتاشیت PAM8610 شرایط کاری را برای بارهای 4 و 8 اهم ارائه می‌کند.
آیا می‌توان بلندگو را به GND متصل کرد؟
خیر. خروجی PAM8610 از نوع BTL (Bridge-Tied Load) است و پایه‌های خروجی بلندگو نباید به GND متصل شوند. هر بلندگو باید فقط بین دو پایه خروجی همان کانال، مانند L+ و L− یا R+ و R−، قرار گیرد.
آیا می‌توان منفی دو بلندگو را به هم وصل کرد؟
خیر. در خروجی(Bridge-Tied Load) BTL، پایه‌های منفی کانال‌ها نیز خروجی فعال هستند و نباید به یکدیگر یا GND متصل شوند.
آیا PAM8610 به هیت‌سینک نیاز دارد؟
در توان‌های معمول و شرایط مناسب، بازده بالای کلاس D باعث کاهش اتلاف توان می‌شود؛ اما هنگام کار در توان بالا، ولتاژ تغذیه زیاد یا بار نامناسب، تولید حرارت افزایش پیدا می‌کند. طراحی حرارتی مناسب در این شرایط اهمیت دارد.
آیا PAM8610 محافظ اتصال کوتاه دارد؟
بله. تراشه دارای مدارهای حفاظتی از جمله حفاظت در برابر اتصال کوتاه، اضافه‌دما و برخی شرایط اضافه‌بار است. با این حال نباید برای عملکرد عادی، روی این حفاظت‌ها حساب کرد و اتصال خروجی‌ها باید صحیح انجام شود.
آیا می‌توان از باتری برای تغذیه آن استفاده کرد؟
بله، به شرطی که ولتاژ باتری در محدوده مجاز تغذیه PAM8610 قرار داشته باشد. همچنین باید ظرفیت جریان‌دهی باتری متناسب با توان خروجی موردنیاز باشد.
آیا برای PAM8610 نیاز به پتانسیومتر داریم؟
خیر. این نسخه بدون پتانسیومتر نیز کار می‌کند. اگر کنترل دستی حجم صدا لازم باشد، برای تهیه نسخه ولوم دار ماژول آمپلی فایر PAM8610 میتوانید به لینک زیر مراجعه نمایید :
خرید ماژول آمپلی فایر استریو 2X10W وات PAM8610ولوم دار
چرا صدای خروجی آمپلی‌فایر ضعیف یا دارای نویز است؟
علل رایج عبارت‌اند از:
• منبع تغذیه ضعیف یا نامناسب و دارای ریپل و نوسان
• سطح نامناسب سیگنال ورودی
• سیم‌کشی طولانی ورودی صوتی
• اتصال نادرست GND ورودی
• بلندگوی نامتناسب
• افزایش بیش از حد حجم صدای منبع و ایجاد Clipping
• نزدیک بودن سیم ورودی صوتی به سیم‌های تغذیه یا خروجی
آیا می‌توان PAM8610 را با 5 ولت تغذیه کرد؟
خیر، برای این نسخه نباید 5 ولت DC را به‌عنوان تغذیه عادی استفاده کرد. محدوده تغذیه PAM8610 طبق مشخصات تراشه 7 تا 15 ولت است.
آیا می‌توان با 12 ولت از PAM8610 استفاده کرد؟
بله. 12 ولت DC در محدوده کاری تراشه قرار دارد و یکی از ولتاژهای رایج برای استفاده از این آمپلی‌فایر است. توان واقعی خروجی همچنان به امپدانس بلندگو، سطح اعوجاج و شرایط کاری بستگی دارد.
آیا PAM8610 برای ساخت اسپیکر بلوتوث مناسب است؟
بله. ترکیب یک ماژول گیرنده بلوتوث صوتی + PAM8610 + دو بلندگو + منبع تغذیه مناسب می‌تواند پایه یک اسپیکر بلوتوث استریو باشد.
آیا این ماژول برای ساب‌ووفر مناسب است؟
PAM8610 یک آمپلی‌فایر استریو دو کاناله است و برای سیستم‌های صوتی معمولی طراحی شده است. برای یک ساب‌ووفر اختصاصی، بهتر است از آمپلی‌فایر مونو و فیلتر مناسب ساب‌ووفر استفاده شود. برای مشاهده و تهیه آمپلی فایر صوتی مونو می توانید به لینک زیر مراجعه نمایید :
