در دنیای تجهیزات الکترونیکی و سیستم‌های هوشمند، کنترل جریان برق و مدیریت دستگاه‌ها اهمیت بسیار زیادی دارد. بسیاری از پروژه‌های صنعتی، خانگی و حتی آموزشی برای کنترل تجهیزات برقی به قطعه‌ای نیاز دارند که بتواند فرمان‌های الکترونیکی ضعیف را به عملیات واقعی تبدیل کند. در این میان، رله برد یکی از مهم‌ترین قطعاتی است که نقش کلیدی در کنترل تجهیزات مختلف ایفا می‌کند.

افرادی که در حوزه الکترونیک، اتوماسیون صنعتی یا خانه هوشمند فعالیت دارند، معمولاً با این سوال روبه‌رو می‌شوند که کارت رله چیست و چرا استفاده از آن تا این اندازه رایج شده است. واقعیت این است که رله بردها باعث افزایش ایمنی، کنترل بهتر و ساده‌تر شدن فرآیند مدیریت تجهیزات برقی می‌شوند.

رله برد چیست؟

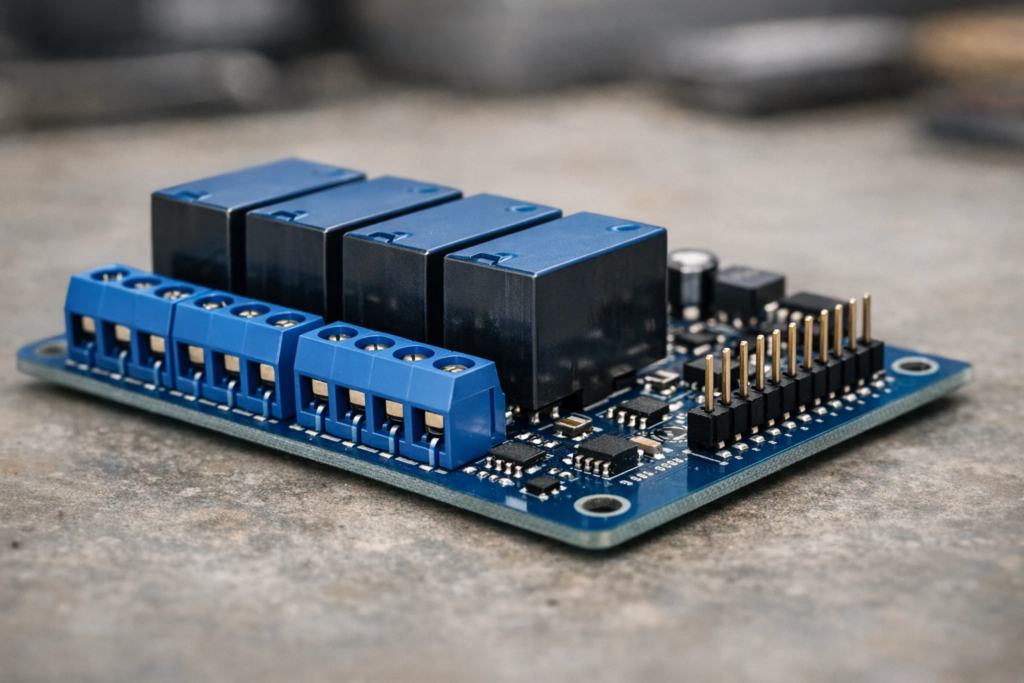

رله برد مجموعه‌ای از رله‌های الکترومکانیکی یا الکترونیکی است که روی یک برد مدار چاپی نصب شده‌اند و برای کنترل تجهیزات برقی استفاده می‌شوند. این بردها به کمک سیگنال‌های کنترلی ضعیف، امکان روشن و خاموش کردن دستگاه‌های پرقدرت را فراهم می‌کنند.

به زبان ساده، رله برد واسطه‌ای بین مدار کنترل و دستگاه برقی است. برای مثال، یک میکروکنترلر مانند آردوینو توان کافی برای روشن کردن مستقیم یک موتور یا لامپ 220 ولت را ندارد. در چنین شرایطی، رله برد فرمان را از میکروکنترلر دریافت کرده و برق مورد نیاز دستگاه را وصل یا قطع می‌کند.

در پاسخ به این پرسش که کارت رله چیست باید گفت که کارت رله همان بردی است که چند رله را همراه با مدارهای محافظ، LEDهای نمایش وضعیت و ترمینال‌های اتصال در اختیار کاربر قرار می‌دهد. این ساختار باعث می‌شود نصب و راه‌اندازی تجهیزات بسیار ساده‌تر شود.

رله بردها معمولاً دارای بخش‌های زیر هستند:

اجزای اصلی رله برد

• رله یا سوئیچ الکترومکانیکی
• مدار درایور
• اپتوکوپلر برای ایزولاسیون
• LED نمایش وضعیت
• ترمینال اتصال برق و خروجی
• مدار محافظ در برابر نویز و ولتاژ معکوس

وجود این اجزا باعث می‌شود رله بردها عملکردی مطمئن و ایمن داشته باشند.

نحوه عملکرد رله برد

عملکرد رله برد بسیار ساده اما کاربردی است. زمانی که سیگنال کنترلی از میکروکنترلر یا PLC وارد برد می‌شود، سیم‌پیچ داخلی رله فعال شده و کنتاکت‌ها تغییر وضعیت می‌دهند. در نتیجه، مسیر جریان برق وصل یا قطع می‌شود.

این فرآیند باعث می‌شود تجهیزات پرمصرف بدون نیاز به تماس مستقیم با مدار کنترل مدیریت شوند و خطر آسیب به مدارهای حساس کاهش پیدا کند.

کاربرد رله برد

امروزه کاربرد رله برد در صنایع و پروژه‌های مختلف بسیار گسترده شده است. دلیل این موضوع، سادگی استفاده، قیمت مناسب و قابلیت کنترل تجهیزات گوناگون است.

استفاده در خانه هوشمند

در سیستم‌های خانه هوشمند، رله برد برای کنترل روشنایی، سیستم سرمایش و گرمایش، درب‌های برقی و پرده‌های اتوماتیک استفاده می‌شود. کاربران می‌توانند تنها با یک اپلیکیشن موبایل تجهیزات خانه را کنترل کنند.

کاربرد در اتوماسیون صنعتی

کارخانه‌ها و خطوط تولید برای کنترل موتورهای الکتریکی، پمپ‌ها و تجهیزات صنعتی از رله برد استفاده می‌کنند. این بردها باعث افزایش دقت و کاهش خطا در فرآیندهای صنعتی می‌شوند.

پروژه‌های آردوینو و میکروکنترلر

بسیاری از دانشجویان و علاقه‌مندان به الکترونیک از رله برد در پروژه‌های آموزشی استفاده می‌کنند. به کمک این بردها می‌توان تجهیزات برقی مختلف را با آردوینو کنترل کرد.

سیستم‌های امنیتی و حفاظتی

در سیستم‌های اعلام حریق، دزدگیر و دوربین‌های امنیتی نیز رله برد نقش مهمی دارد. این قطعه امکان فعال‌سازی آژیر، قفل برقی یا تجهیزات هشداردهنده را فراهم می‌کند.

کنترل تجهیزات کشاورزی

در گلخانه‌های هوشمند و سیستم‌های آبیاری اتوماتیک، رله برد برای مدیریت پمپ آب، فن تهویه و روشنایی استفاده می‌شود.

به‌طور کلی، کاربرد رله برد در هر جایی که نیاز به کنترل تجهیزات الکتریکی وجود داشته باشد دیده می‌شود.

برای خرید رله الکترومکانیکی با بهترین قیمت در جم ترونیک کلیک کنید.

انواع رله برد

رله بردها با توجه به نوع طراحی، تعداد کانال و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. شناخت انواع رله برد به شما کمک می‌کند انتخاب مناسب‌تری برای پروژه خود داشته باشید.

رله برد تک کاناله

این نوع برد تنها یک رله دارد و برای کنترل یک دستگاه استفاده می‌شود. رله برد تک کاناله بیشتر در پروژه‌های ساده و خانگی کاربرد دارد.

رله برد دو کاناله

در این مدل امکان کنترل هم‌زمان دو دستگاه وجود دارد. این نوع بردها برای پروژه‌های نیمه‌حرفه‌ای انتخاب مناسبی هستند.

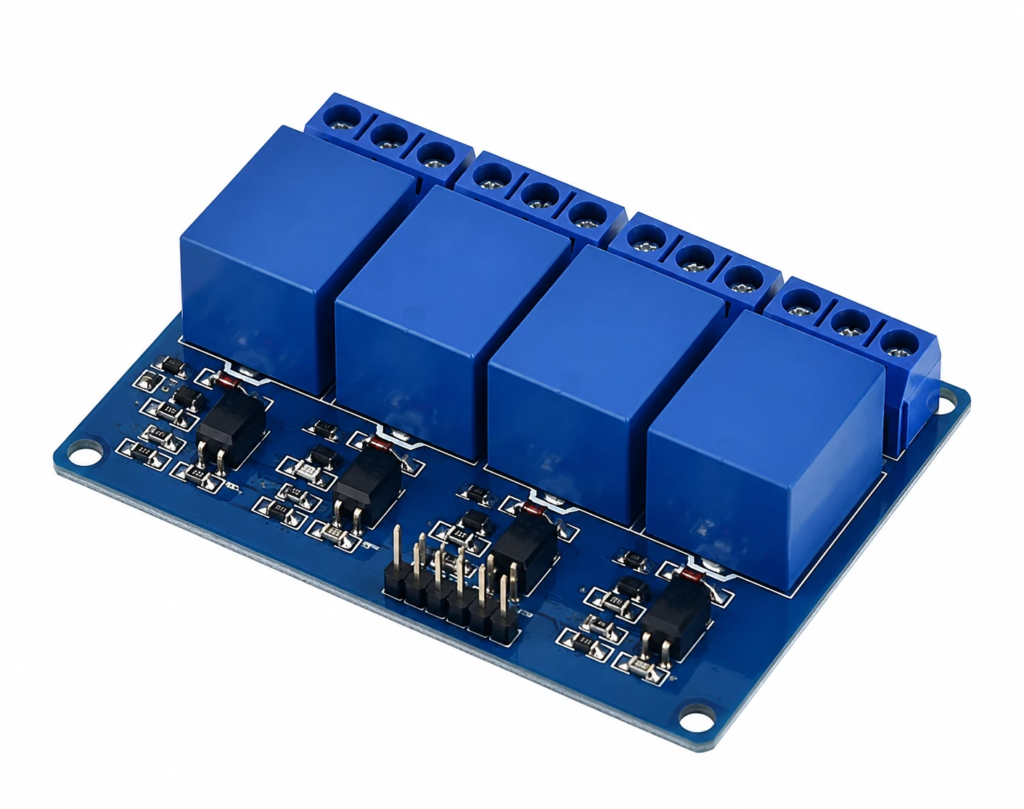

رله برد چهار کاناله

رله برد چهار کاناله یکی از محبوب‌ترین مدل‌ها در پروژه‌های هوشمندسازی است. کاربران می‌توانند چهار وسیله برقی را به‌صورت مستقل کنترل کنند.

رله برد هشت کاناله و بیشتر

در پروژه‌های صنعتی و حرفه‌ای از رله بردهای چند کاناله استفاده می‌شود. این بردها قابلیت کنترل تعداد زیادی دستگاه را فراهم می‌کنند.

رله برد مکانیکی

این نوع رله برد از رله‌های الکترومکانیکی استفاده می‌کند و برای بیشتر پروژه‌های عمومی مناسب است.

رله برد SSR یا حالت جامد

در این مدل به‌جای قطعات مکانیکی از سوئیچ‌های الکترونیکی استفاده می‌شود. سرعت بالا، طول عمر بیشتر و عملکرد بی‌صدا از مزایای آن است.

در میان انواع رله برد باید به نوع تغذیه، ولتاژ کاری و جریان قابل تحمل نیز توجه کرد تا برد انتخاب‌شده با نیاز پروژه هماهنگ باشد.

ویژگی های رله برد

رله بردها به دلیل مزایای متعدد، به یکی از پرکاربردترین تجهیزات الکترونیکی تبدیل شده‌اند. در ادامه مهم‌ترین ویژگی‌های آن‌ها را بررسی می‌کنیم.

ایزولاسیون بین مدار کنترل و قدرت

یکی از مهم‌ترین ویژگی‌های رله برد، جداسازی مدار فرمان از مدار قدرت است. این ویژگی از آسیب رسیدن به میکروکنترلرها جلوگیری می‌کند.

نصب آسان

بیشتر رله بردها دارای ترمینال‌های آماده اتصال هستند و کاربران می‌توانند بدون نیاز به طراحی مدار پیچیده، از آن‌ها استفاده کنند.

قابلیت کنترل تجهیزات پرقدرت

رله بردها می‌توانند تجهیزات ولتاژ بالا مانند لامپ، موتور، بخاری و پمپ را کنترل کنند.

قیمت مناسب

در مقایسه با بسیاری از تجهیزات کنترلی صنعتی، رله برد قیمت اقتصادی‌تری دارد و برای پروژه‌های کوچک و بزرگ قابل استفاده است.

طول عمر بالا

در صورت استفاده صحیح، رله بردها دوام بالایی دارند و می‌توانند سال‌ها بدون مشکل کار کنند.

سازگاری با تجهیزات مختلف

این بردها با آردوینو، PLC، رزبری پای و انواع میکروکنترلرها سازگار هستند.

نکات مهم در خرید و انتخاب رله برد

انتخاب رله برد مناسب تأثیر مستقیمی بر عملکرد و ایمنی پروژه دارد. هنگام خرید بهتر است به چند نکته مهم توجه کنید.

تعداد کانال مورد نیاز

قبل از خرید مشخص کنید چند دستگاه قرار است کنترل شود. اگر تنها یک وسیله دارید، مدل تک کاناله کافی است اما برای پروژه‌های بزرگ‌تر باید از مدل‌های چند کاناله استفاده کنید.

ولتاژ کاری رله

برخی رله بردها با 5 ولت و برخی دیگر با 12 یا 24 ولت کار می‌کنند. ولتاژ برد باید با سیستم کنترلی شما سازگار باشد.

جریان قابل تحمل

هر رله توان مشخصی برای عبور جریان دارد. اگر دستگاه پرمصرفی را کنترل می‌کنید باید بردی با ظرفیت مناسب انتخاب کنید.

کیفیت ساخت

استفاده از قطعات باکیفیت و وجود مدار محافظ اهمیت زیادی دارد. بردهای بی‌کیفیت ممکن است باعث آسیب به تجهیزات شوند.

وجود اپتوکوپلر

اپتوکوپلر باعث افزایش ایمنی و جلوگیری از انتقال نویز می‌شود. برای پروژه‌های حساس بهتر است برد دارای اپتوکوپلر انتخاب شود.

برند و گارانتی

محصولات برندهای معتبر معمولاً دوام و کیفیت بالاتری دارند و خدمات پس از فروش مناسبی ارائه می‌دهند.

اشتباهات رایج هنگام استفاده از رله برد

بسیاری از مشکلات مربوط به رله برد به دلیل استفاده نادرست ایجاد می‌شود. آشنایی با این اشتباهات می‌تواند از آسیب به تجهیزات جلوگیری کند.

استفاده از جریان بیش از حد مجاز

اگر جریان مصرفی دستگاه از ظرفیت رله بیشتر باشد، احتمال سوختن کنتاکت‌ها وجود دارد.

اتصال اشتباه سیم‌ها

اتصال نادرست برق ورودی و خروجی ممکن است باعث خرابی برد یا خطرات ایمنی شود.

عدم استفاده از سیستم خنک‌کننده

در پروژه‌های صنعتی که رله به‌صورت مداوم فعال است، استفاده از تهویه مناسب اهمیت زیادی دارد.

بی‌توجهی به نویز الکتریکی

نویز می‌تواند باعث عملکرد اشتباه رله شود. استفاده از مدار محافظ و سیم‌کشی اصولی این مشکل را کاهش می‌دهد.

جمع بندی

رله برد یکی از کاربردی‌ترین تجهیزات در دنیای الکترونیک و اتوماسیون است که امکان کنترل ایمن و آسان تجهیزات برقی را فراهم می‌کند. این بردها در پروژه‌های خانگی، صنعتی، آموزشی و هوشمندسازی کاربرد گسترده‌ای دارند و انتخاب درست آن‌ها می‌تواند عملکرد سیستم را به شکل قابل توجهی بهبود دهد.

اگر قصد خرید رله برد دارید، حتماً به تعداد کانال، ظرفیت جریان، کیفیت ساخت و نوع کاربرد توجه کنید تا بهترین گزینه را متناسب با نیاز خود انتخاب نمایید.

استفاده از رله برد مناسب علاوه بر افزایش ایمنی، باعث صرفه‌جویی در زمان و هزینه نیز خواهد شد. بنابراین بهتر است پیش از خرید، نیاز پروژه خود را به‌دقت بررسی کرده و از محصولات باکیفیت و استاندارد استفاده کنید.

سوالات متداول

تفاوت رله برد با دیگر رله ها چیست؟

رله برد در واقع مجموعه‌ای آماده از چند رله همراه با مدارهای محافظ و اتصالات استاندارد است. در حالی که رله‌های معمولی به‌تنهایی ارائه می‌شوند و نیاز به طراحی مدار جانبی دارند.

چه تفاوتی بین رله بردهای تک کاناله و چند کاناله وجود دارد؟

رله برد تک کاناله تنها یک دستگاه را کنترل می‌کند اما مدل‌های چند کاناله امکان کنترل هم‌زمان چند وسیله را فراهم می‌کنند.

چه عواملی باعث سوختن یا آسیب رله برد می‌شوند؟

استفاده از جریان بیش از حد، نوسانات برق، اتصال اشتباه سیم‌ها، رطوبت و کیفیت پایین قطعات از مهم‌ترین دلایل خرابی رله برد هستند.
