فیوز یکی از ساده‌ترین اما مهم‌ترین قطعات حفاظتی در مدارهای الکتریکی و الکترونیکی است. این قطعه در شرایط عادی اجازه عبور جریان را می‌دهد، اما اگر جریان از مقدار مشخصی بیشتر شود، مدار را قطع می‌کند تا از آسیب دیدن سایر قطعات جلوگیری شود. یکی از مدل‌های قدیمی و پرکاربرد این قطعه، فیوز شیشه‌ای است که به دلیل داشتن بدنه شفاف، امکان مشاهده سیم داخلی و بررسی وضعیت آن را فراهم می‌کند.

این نوع فیوز را می‌توان در تجهیزات الکترونیکی، منابع تغذیه، آمپلی‌فایرها، لوازم خانگی، تجهیزات صوتی و بسیاری از مدارهای الکتریکی مشاهده کرد. شناخت مشخصات فیوز، مقدار جریان نامی و روش بررسی سلامت آن به شما کمک می‌کند هنگام تعویض، گزینه مناسبی انتخاب کنید.

در ادامه بررسی می‌کنیم فیوز شیشه‌ای چگونه عمل می‌کند، نوشته‌های روی آن چه معنایی دارند و چگونه می‌توان سلامت آن را بررسی کرد.

فیوز شیشه ای چیست و چه کاربردی دارد؟

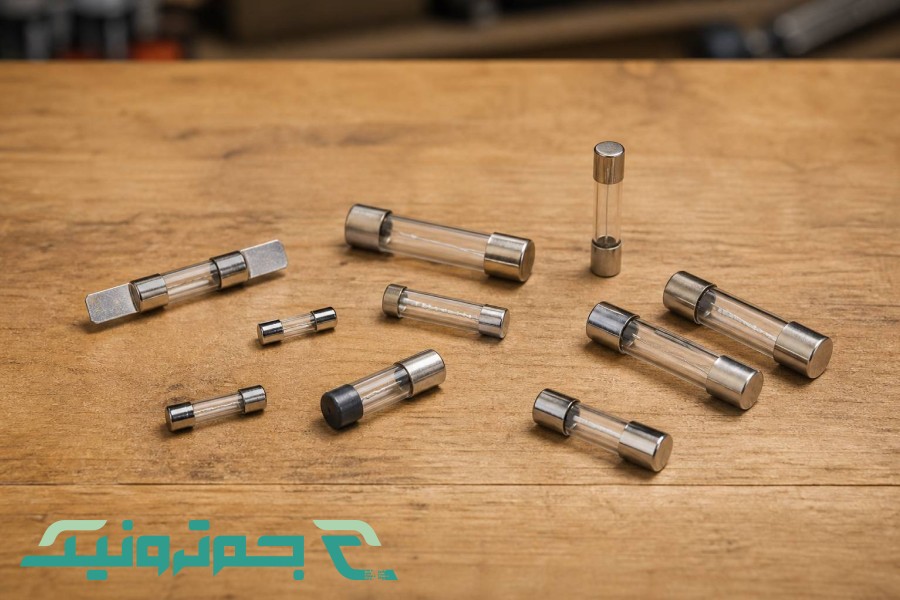

فیوز شیشه‌ای قطعه‌ای حفاظتی است که از یک لوله شفاف شیشه‌ای، دو پایه فلزی و یک عنصر ذوب‌شونده داخلی تشکیل می‌شود. این عنصر معمولاً یک سیم یا نوار فلزی باریک است که برای تحمل جریان مشخصی طراحی شده است. زمانی که جریان عبوری از مقدار مجاز بیشتر شود، حرارت ایجادشده باعث ذوب شدن این بخش می‌شود و مسیر جریان را قطع می‌کند.

اگر بخواهیم ساده‌تر توضیح دهیم، فیوز مانند یک نقطه کنترل در مسیر برق عمل می‌کند. در شرایط عادی جریان از آن عبور می‌کند، اما هنگام بروز اتصال کوتاه یا اضافه‌بار، فیوز قبل از اینکه آسیب جدی به مدار وارد شود، جریان را متوقف می‌کند.

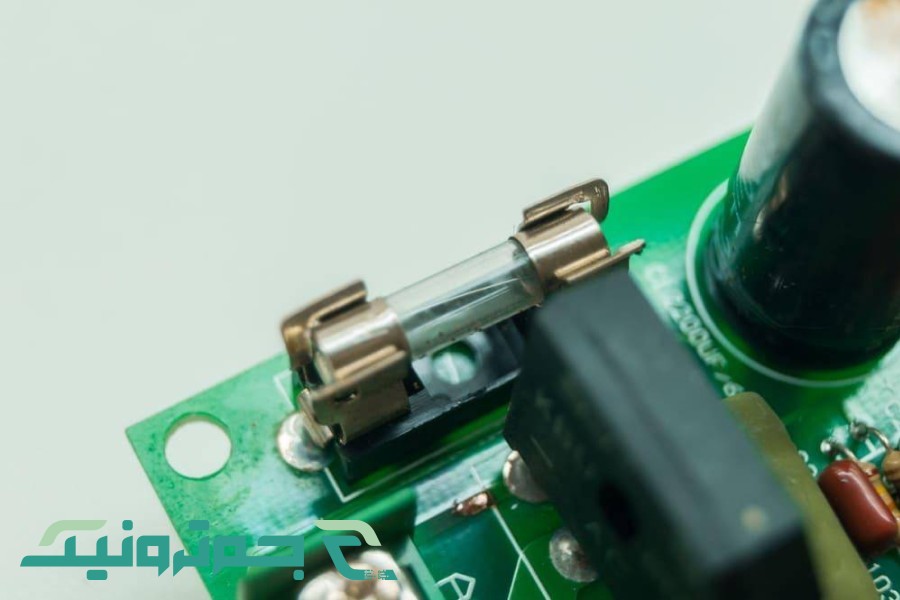

کاربرد فیوز شیشه ای بیشتر در مدارهایی دیده می‌شود که نیاز به حفاظت در برابر جریان بیش از حد دارند. شفاف بودن بدنه نیز یکی از ویژگی‌های کاربردی آن است؛ زیرا در بسیاری از مدل‌ها می‌توان با نگاه کردن به سیم داخلی، وضعیت ظاهری فیوز را بررسی کرد.

با این حال، ظاهر سالم همیشه به معنای عملکرد صحیح نیست و برای اطمینان بهتر باید از ابزار اندازه‌گیری استفاده شود.

فیوز شیشه ای چگونه کار می‌کند؟

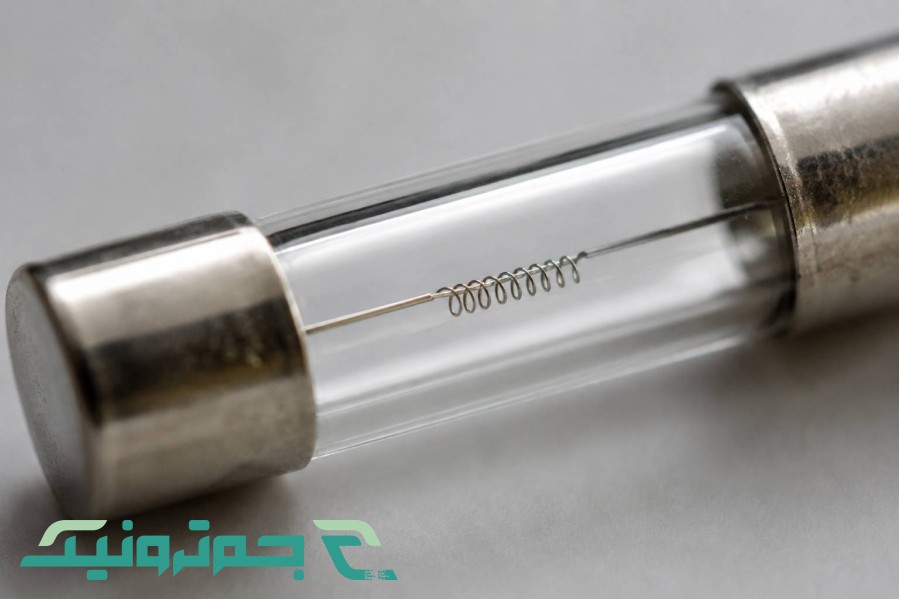

عملکرد این قطعه بر اساس یک اصل ساده یعنی ایجاد گرما در اثر عبور جریان از یک رسانا است. سیم داخل فیوز مقاومت مشخصی دارد و هنگام عبور جریان، مقدار محدودی گرما تولید می‌کند. اگر جریان در محدوده استاندارد باشد، این گرما برای ذوب شدن سیم کافی نیست و مدار به کار خود ادامه می‌دهد.

اما در زمان افزایش شدید جریان، حرارت ایجادشده بیشتر می‌شود. اگر مقدار جریان برای مدت کافی از ظرفیت فیوز بالاتر باشد، عنصر داخلی ذوب شده و اتصال الکتریکی قطع می‌شود. در نتیجه، برق به بخش‌های بعدی مدار نمی‌رسد.

نکته مهم این است که فیوز پس از عمل کردن قابل استفاده مجدد نیست و باید با نمونه‌ای دارای مشخصات مناسب جایگزین شود. استفاده از سیم، فلز یا فیوزی با آمپراژ بالاتر به جای نمونه اصلی می‌تواند خطرناک باشد؛ زیرا مدار دیگر در جریان موردنظر به‌درستی محافظت نمی‌شود.

در انواع فیوز شیشه ای، سرعت عملکرد نیز می‌تواند متفاوت باشد. بعضی مدل‌ها برای واکنش سریع در برابر افزایش جریان طراحی شده‌اند و برخی دیگر با تأخیر عمل می‌کنند تا در برابر جریان‌های لحظه‌ای ناشی از روشن شدن دستگاه، بی‌دلیل قطع نشوند.

برای خرید فیوز شیشه ای با بهترین قیمت در جم ترونیک کلیک کنید.

فیوز شیشه ای چند آمپر است؟

فیوزهای شیشه‌ای در آمپراژهای مختلف تولید می‌شوند و نمی‌توان برای تمام آن‌ها یک مقدار مشخص در نظر گرفت. مقدار جریان نامی معمولاً روی بدنه فیوز درج می‌شود و با واحد آمپر یا علامت A مشخص خواهد شد.

برای مثال، ممکن است روی یک فیوز عبارت 1A، 2A، 3.15A، 5A یا 10A نوشته شده باشد. این عدد نشان‌دهنده جریان نامی فیوز است و انتخاب آن باید بر اساس مشخصات مدار انجام شود.

برای تعویض فیوز، نباید صرفاً بر اساس اندازه ظاهری تصمیم گرفت. دو فیوز ممکن است از نظر طول و قطر شبیه یکدیگر باشند اما آمپراژ یا سرعت عملکرد متفاوتی داشته باشند.

همچنین ولتاژ نامی نیز اهمیت دارد. روی بسیاری از مدل‌ها مقدار ولتاژ نیز درج می‌شود؛ برای نمونه ممکن است مشخصات یک فیوز به شکل 5A 250V نوشته شده باشد. در این حالت، عدد اول جریان نامی و عدد دوم ولتاژ نامی را نشان می‌دهد.

اگر مشخصات فیوز اصلی قابل خواندن نیست، بهتر است به دفترچه دستگاه، نقشه مدار یا اطلاعات درج‌شده روی برد مراجعه کنید. استفاده از مقدار نامناسب می‌تواند باعث عملکرد نادرست سیستم حفاظتی شود.

بیشتر بدانید: کابل ابزار دقیق چیست

مشخصات نوشته شده روی فیوز شیشه ای را چگونه بخوانیم؟

نوشته‌های روی بدنه فیوز اطلاعات مهمی درباره نحوه استفاده از آن ارائه می‌کنند. مهم‌ترین مشخصاتی که ممکن است روی فیوز مشاهده کنید شامل جریان نامی، ولتاژ نامی، سرعت عملکرد و استاندارد ساخت است.

جریان نامی معمولاً با A مشخص می‌شود و مشخص می‌کند فیوز برای چه میزان جریان طراحی شده است. ولتاژ نیز ممکن است با V نمایش داده شود. برای مثال، عبارت 250V نشان می‌دهد فیوز برای ولتاژ نامی مشخصی طراحی شده است.

گاهی حروفی مانند F یا T نیز روی بدنه دیده می‌شود. F معمولاً نشان‌دهنده فیوز سریع است و T برای مدل‌های کندکار یا تأخیری استفاده می‌شود. این تفاوت در تجهیزاتی اهمیت دارد که هنگام روشن شدن، جریان اولیه بالاتری مصرف می‌کنند.

برخی فیوزها علاوه بر این موارد دارای کد، نام برند یا استاندارد مربوط به تولید هستند. هنگام خرید یا تعویض، بهتر است تا حد امکان مشخصات نمونه جدید با فیوز اصلی مطابقت داشته باشد.

توجه به این اطلاعات یکی از مهم‌ترین بخش‌های انتخاب صحیح است؛ زیرا یک فیوز فقط بر اساس اندازه فیزیکی انتخاب نمی‌شود و مشخصات الکتریکی آن نیز باید با مدار سازگار باشد.

چگونه فیوز شیشه ای سوخته را تشخیص دهیم؟

یکی از مزیت‌های بدنه شفاف این است که در بسیاری از مواقع می‌توان وضعیت سیم داخلی را مشاهده کرد. اگر سیم داخل فیوز قطع شده یا آثار سیاهی و سوختگی درون لوله شیشه‌ای دیده شود، احتمال خرابی آن زیاد است. این روش برای یک بررسی اولیه مناسب است، اما همیشه نتیجه قطعی ارائه نمی‌دهد.

برای تشخیص فیوز شیشه ای سوخته با اطمینان بیشتر می‌توان از مولتی‌متر استفاده کرد. ابتدا دستگاه را خاموش و از برق جدا کنید و سپس فیوز را از مدار خارج کنید. مولتی‌متر را روی حالت تست پیوستگی یا اندازه‌گیری مقاومت قرار دهید.

دو پراب مولتی‌متر را به دو سر فلزی فیوز متصل کنید. اگر مسیر داخلی سالم باشد، دستگاه معمولاً پیوستگی را نشان می‌دهد و مقاومت مقدار بسیار کمی خواهد داشت. اگر مدار داخلی قطع باشد، مولتی‌متر پیوستگی را نشان نمی‌دهد یا مقدار مقاومت بسیار زیادی نمایش می‌دهد.

این روش همان نحوه تست فیوز شیشه ای است که برای بررسی دقیق‌تر سلامت قطعه استفاده می‌شود. در هنگام اندازه‌گیری، تست فیوز خارج از مدار معمولاً نتیجه مطمئن‌تری دارد.

در تشخیص فیوز شیشه ای سوخته نباید تنها به ظاهر قطعه اکتفا کرد؛ زیرا ممکن است سیم داخلی در نقطه‌ای بسیار کوچک قطع شده باشد که با چشم به‌راحتی دیده نمی‌شود. همچنین اگر فیوز بلافاصله پس از تعویض دوباره بسوزد، بهتر است علت اصلی افزایش جریان یا اتصال کوتاه در مدار بررسی شود.

به طور کلی، نحوه تست فیوز شیشه ای با مولتی‌متر ساده است، اما هنگام کار با تجهیزات برقی رعایت نکات ایمنی ضروری است. اگر مدار با برق شهر کار می‌کند و درباره روش کار مطمئن نیستید، بررسی آن را به فرد متخصص بسپارید.

تفاوت فیوز شیشه ای و سرامیکی چیست؟

مهم‌ترین تفاوت این دو مدل در جنس بدنه و ویژگی‌های عملکردی برخی نمونه‌هاست. فیوز شیشه‌ای دارای بدنه شفاف است و به همین دلیل بررسی ظاهری سیم داخلی آن آسان‌تر است. در مقابل، بدنه فیوز سرامیکی از ماده‌ای مات ساخته شده و معمولاً امکان مشاهده مستقیم عنصر داخلی وجود ندارد.

فیوزهای سرامیکی در برخی کاربردها مقاومت بیشتری در برابر دما و شرایط خاص دارند و بعضی مدل‌های آن برای مدارهایی با توان قطع بالاتر طراحی می‌شوند. با این حال، نمی‌توان گفت همیشه یکی از این دو نوع بهتر از دیگری است؛ انتخاب مناسب به نوع مدار و مشخصات موردنیاز بستگی دارد.

از نظر ابعاد، آمپراژ و ولتاژ نیز هر دو نوع در مدل‌های متنوعی تولید می‌شوند. بنابراین هنگام تعویض، باید مشخصات الکتریکی، ابعاد و سرعت عملکرد نمونه جدید با نیاز مدار مطابقت داشته باشد.

در نهایت، آشنایی با انواع فیوز شیشه ای و تفاوت آن‌ها با مدل‌های سرامیکی باعث می‌شود هنگام تعمیر یا نگهداری تجهیزات، انتخاب دقیق‌تری داشته باشید. مهم‌ترین نکته این است که فیوز جایگزین از نظر مشخصات فنی با نمونه توصیه‌شده توسط سازنده هماهنگ باشد.

جمع‌بندی

فیوز شیشه‌ای یک قطعه حفاظتی ساده اما مهم است که برای جلوگیری از عبور جریان بیش از حد در مدارهای مختلف استفاده می‌شود. بدنه شفاف آن امکان بررسی ظاهری عنصر داخلی را فراهم می‌کند، اما برای اطمینان از سلامت قطعه بهتر است از مولتی‌متر استفاده شود.

هنگام انتخاب فیوز، توجه به آمپراژ، ولتاژ، سرعت عملکرد و ابعاد اهمیت زیادی دارد. جایگزین کردن فیوز با نمونه‌ای که فقط از نظر ظاهری مشابه است، بدون بررسی مشخصات فنی، می‌تواند عملکرد حفاظتی مدار را مختل کند.

با شناخت کاربرد فیوز شیشه ای، نحوه خواندن مشخصات و روش صحیح بررسی آن، می‌توان بسیاری از مشکلات مربوط به قطع شدن مدار را سریع‌تر شناسایی کرد و هنگام تعویض، انتخاب مطمئن‌تری داشت.

سوالات متداول

آیا فیوز شیشه‌ای تاریخ انقضا دارد؟

فیوز به‌طور معمول تاریخ انقضای مشخصی مانند مواد مصرفی ندارد، اما نگهداری نامناسب، رطوبت و آسیب فیزیکی می‌تواند کیفیت آن را تحت تأثیر قرار دهد.

آیا می‌توان فیوز شیشه‌ای را تعمیر کرد؟

خیر. پس از ذوب شدن عنصر داخلی، فیوز باید با نمونه‌ای دارای مشخصات مناسب جایگزین شود و تعمیر یا اتصال مجدد سیم آن روش ایمنی نیست.

چرا فیوز جدید بلافاصله بعد از تعویض می‌سوزد؟

احتمال وجود اتصال کوتاه، اضافه‌بار یا خرابی یکی از قطعات مدار وجود دارد و باید علت اصلی پیش از نصب فیوز جدید بررسی شود.

آیا می‌توان به جای فیوز شیشه‌ای از فیوز با آمپراژ بیشتر استفاده کرد؟

خیر. افزایش آمپراژ فیوز می‌تواند باعث شود مدار در جریان خطرناک قطع نشود و احتمال آسیب به قطعات یا ایجاد خطر افزایش پیدا کند.
