فیوز حرارتی، قطعه‌ای کوچک اما حیاتی در بسیاری از لوازم خانگی و صنعتی است که نقش مهمی در حفاظت از دستگاه‌ها و جلوگیری از حوادث ناگوار ایفا می‌کند. این قطعه با واکنش به افزایش غیرعادی دما، مدار الکتریکی را قطع کرده و از آسیب رسیدن به دستگاه و یا بروز آتش‌سوزی جلوگیری می‌کند. اما گاهی اوقات، این قطعه خود دچار سوختگی و خرابی می‌شود. در این مقاله به طور جامع به بررسی علت سوختن فیوز حرارتی، نحوه تشخیص آن و اقدامات لازم در این خصوص خواهیم پرداخت.

آشنایی با فیوز حرارتی

فیوز حرارتی که با نام ترمال فیوز (Thermal Fuse) یا ترمال کات‌اوت (Thermal Cutout) نیز شناخته می‌شود، یک دستگاه ایمنی حرارتی است. عملکرد اصلی آن بر پایه قطع کردن جریان برق در صورت رسیدن دما به یک حد مشخص و از پیش تعیین شده است. این حد دما، که به عنوان نقطه قطع (Cut-off Temperature) شناخته می‌شود، برای هر فیوز حرارتی منحصر به فرد است و در هنگام تولید بر روی بدنه آن درج می‌گردد.

نحوه کار فیوز حرارتی:
درون فیوز حرارتی، معمولاً یک ماده حساس به حرارت (مانند آلیاژ یوتکتیک یا سرامیک) قرار دارد. هنگامی که دمای دستگاه از حد مجاز فراتر می‌رود، این ماده ذوب شده یا تغییر حالت می‌دهد. این تغییر حالت باعث قطع شدن اتصال الکتریکی در داخل فیوز شده و جریان برق را به دستگاه قطع می‌کند. در واقع، فیوز حرارتی یکبار مصرف است؛ یعنی پس از فعال شدن و قطع مدار، دیگر قابل استفاده نخواهد بود و باید با یک فیوز جدید تعویض شود.

دستگاه‌هایی که از فیوز حرارتی استفاده می‌کنند:
این قطعه حفاظتی در طیف وسیعی از دستگاه‌ها به کار گرفته می‌شود تا ایمنی کاربران و دستگاه‌ها را تضمین کند. برخی از رایج‌ترین این دستگاه‌ها عبارتند از:

• لوازم آشپزخانه: سشوارها، اتوهای بخار، قهوه‌سازها، مایکروویوها، توسترها، سرخ‌کن‌های برقی و کتری‌های برقی. در این دستگاه‌ها، افزایش بیش از حد دما می‌تواند ناشی از انسداد دریچه‌های هوا، نقص در المنت حرارتی یا خرابی ترموستات باشد.
• لوازم گرمایشی: پکیج‌های دیواری، آبگرمکن‌های برقی، هیترهای برقی و بخاری‌های برقی. این دستگاه‌ها به طور مداوم با حرارت سر و کار دارند و خرابی سیستم تهویه یا افزایش بیش از حد دمای مبدل حرارتی می‌تواند منجر به فعال شدن فیوز حرارتی شود.
• لوازم نظافت: جاروبرقی‌ها (به خصوص در صورت انسداد فیلتر یا لوله خرطومی)، ماشین‌های لباسشویی و خشک‌کن‌ها.
• ابزارهای برقی: دریل‌ها، اره‌های برقی و سنگ‌های فرز، که در اثر استفاده طولانی مدت یا فشار زیاد، ممکن است داغ شوند.
• تجهیزات الکترونیکی: برخی منابع تغذیه، موتورهای الکتریکی کوچک و لامپ‌های خاص.

در تمام این دستگاه‌ها، فیوز حرارتی به عنوان یک خط دفاعی نهایی عمل می‌کند تا از آسیب‌های جدی‌تر جلوگیری نماید.

علت سوختن فیوز حرارتی

سوختن فیوز حرارتی معمولاً نشانه‌ای از بروز یک مشکل در دستگاه است و خود به تنهایی علت نیست. درک دلیل سوختن فیوز حرارتی به ما کمک می‌کند تا مشکل اصلی را شناسایی و رفع کنیم. در ادامه به مهم‌ترین دلایل سوختن این قطعه اشاره می‌کنیم:

• افزایش بیش از حد دما (Overheating): این شایع‌ترین دلیل سوختن فیوز حرارتی است. افزایش دما می‌تواند دلایل مختلفی داشته باشد:
  • خرابی در المنت حرارتی: اگر المنت حرارتی دستگاه نتواند دما را به درستی کنترل کند و به طور مداوم دمای بالایی تولید کند، فیوز حرارتی فعال خواهد شد.
  • کاهش جریان هوا یا تهویه نامناسب: بسیاری از دستگاه‌های برقی برای خنک ماندن به جریان هوا متکی هستند. اگر دریچه‌های هوا مسدود شوند (مثلاً در سشوار به دلیل گیر کردن مو یا گرد و غبار، یا در پکیج به دلیل نصب نامناسب)، هوای گرم داخل دستگاه انباشته شده و دمای کلی بالا می‌رود.
  • خرابی قطعات داخلی: سایر قطعات الکترونیکی یا مکانیکی دستگاه که با حرارت در ارتباط هستند، ممکن است خراب شوند و باعث افزایش دما گردند. برای مثال، در یک موتور الکتریکی، خرابی بلبرینگ‌ها می‌تواند باعث افزایش اصطکاک و در نتیجه افزایش دما شود.
• اضافه بار (Overload): زمانی که دستگاه تحت بار بیشتری نسبت به حد طراحی شده خود کار کند، جریان الکتریکی بالاتری از آن عبور می‌کند. این افزایش جریان می‌تواند منجر به داغ شدن قطعات داخلی و در نهایت فعال شدن فیوز حرارتی شود. مثال کلاسیک آن، استفاده از یک سشوار با تنظیمات بالا برای مدت طولانی در یک محیط بسته و گرم است.
• استفاده طولانی مدت و فرسودگی: مانند هر قطعه الکترونیکی دیگری، فیوز حرارتی نیز عمر مفیدی دارد. استفاده مداوم و طولانی مدت از دستگاه، به خصوص در شرایط کاری سخت، می‌تواند باعث فرسودگی تدریجی فیوز و کاهش آستانه دمایی آن شود. این امر ممکن است باعث شود فیوز در دماهایی پایین‌تر از حد استاندارد خود فعال شود.
• نوسانات ولتاژ: افزایش ناگهانی ولتاژ برق ورودی می‌تواند باعث جریان کشی بیشتر و در نتیجه افزایش دمای قطعات داخلی دستگاه شود. فیوز حرارتی در چنین شرایطی برای محافظت از دستگاه فعال می‌گردد.
• عیب در ترموستات یا سنسور دما: بسیاری از دستگاه‌ها دارای ترموستات یا سنسورهای دمایی هستند که وظیفه کنترل دمای المنت حرارتی را بر عهده دارند. اگر این قطعات به درستی کار نکنند و نتوانند دما را در محدوده تنظیم شده نگه دارند، ممکن است باعث گرم شدن بیش از حد دستگاه و در نتیجه سوختن فیوز حرارتی شوند.
• اتصال کوتاه (Short Circuit): در موارد نادر، یک اتصال کوتاه در مدار الکتریکی دستگاه می‌تواند باعث عبور جریان بسیار بالایی شود که به سرعت منجر به افزایش دما و فعال شدن فیوز حرارتی می‌گردد.

درک این دلایل به ما کمک می‌کند تا با دقت بیشتری به عیب‌یابی دستگاه خود بپردازیم.

برای سفارش pcb با بهترین قیمت همین حالا کلیک کنید.

تشخیص سوختگی فیوز حرارتی

تشخیص دقیق سوختگی فیوز حرارتی نیازمند کمی دقت و توجه به علائم سوختن فیوز حرارتی است. این علائم هم به صورت ظاهری و هم عملکردی قابل مشاهده هستند.

علائم ظاهری:

• بوی سوختگی: یکی از اولین نشانه‌های احتمالی، بوی غیرعادی و شبیه به پلاستیک یا سیم سوخته است که از دستگاه به مشام می‌رسد. این بو معمولاً ناشی از داغ شدن بیش از حد و ذوب شدن بخش‌هایی از فیوز یا عایق‌های اطراف آن است.
• تغییر شکل یا رنگ فیوز: اگر بتوانید به فیوز حرارتی دسترسی پیدا کنید (که در بسیاری از دستگاه‌ها نیاز به باز کردن قاب دستگاه دارد)، ممکن است متوجه تغییر شکل ظاهری، ذوب شدن بدنه پلاستیکی یا تغییر رنگ آن شوید. فیوزهای حرارتی معمولاً دارای بدنه پلاستیکی مقاوم در برابر حرارت هستند، اما در اثر حرارت شدید ممکن است تغییر شکل دهند.

علائم عملکردی:

• عدم روشن شدن دستگاه: این رایج‌ترین علامت عملکردی است. اگر فیوز حرارتی بسوزد، مدار الکتریکی دستگاه به طور کلی قطع می‌شود و دستگاه دیگر روشن نخواهد شد، حتی اگر به برق متصل باشد.
• قطع شدن ناگهانی دستگاه در حین کار: در برخی موارد، دستگاه ممکن است پس از مدتی کار کردن به طور ناگهانی خاموش شود. این اتفاق معمولاً زمانی رخ می‌دهد که دما به حدی افزایش یافته که فیوز حرارتی را فعال کرده است. پس از خنک شدن دستگاه، ممکن است تصور شود که مشکل برطرف شده است، اما در واقع فیوز حرارتی در آن دستگاه معیوب شده است.
• عملکرد نامنظم: در مواردی که فیوز حرارتی در آستانه خرابی باشد و یا بخشی از مدار آن ضعیف شده باشد، ممکن است شاهد عملکرد نامنظم دستگاه باشیم؛ مثلاً داغ شدن بیش از حد، خاموش و روشن شدن متناوب و یا کاهش توان دستگاه.

روش‌های تشخیص دقیق‌تر:
برای اطمینان بیشتر از سوختن فیوز حرارتی، می‌توان از یک مولتی‌متر (آوومتر) استفاده کرد.

1. قطع برق: اولین و مهم‌ترین قدم، اطمینان از قطع بودن برق دستگاه از پریز است.

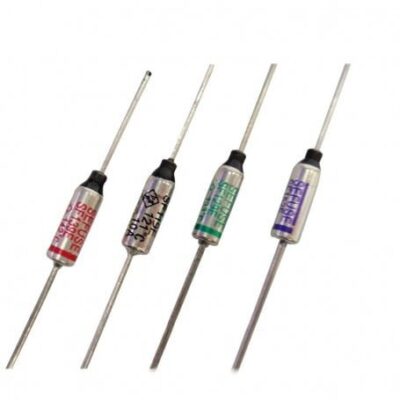

2. دسترسی به فیوز: در صورت امکان، قاب دستگاه را باز کرده و فیوز حرارتی را پیدا کنید. این قطعه معمولاً کوچک و استوانه‌ای شکل است و دو سیم به آن متصل شده است.
3. تنظیم مولتی‌متر: مولتی‌متر را روی حالت تست پیوستگی (Continuity Test) یا مقاومت اهمی (Ohm) تنظیم کنید. در حالت تست پیوستگی، دستگاه با صدای بیپ نشان می‌دهد که مدار بسته است.
4. تست فیوز: پروب‌های مولتی‌متر را به دو سر (یا دو سیم متصل به) فیوز حرارتی وصل کنید.
   • اگر فیوز سالم باشد: مولتی‌متر صدای بیپ می‌دهد یا مقاومت نزدیک به صفر اهم را نشان می‌دهد. این یعنی مدار از داخل فیوز برقرار است.
   • اگر فیوز سوخته باشد: مولتی‌متر هیچ صدایی تولید نمی‌کند و مقاومت بسیار بالایی (بی‌نهایت یا OL) نشان می‌دهد. این یعنی مدار از داخل فیوز قطع شده است.

نکته مهم: قبل از انجام تست، از سالم بودن خود مولتی‌متر اطمینان حاصل کنید.

نکات مهم هنگام سوختگی فیوز حرارتی

وقتی متوجه شدید که فیوز حرارتی دستگاه شما سوخته است، نباید بدون دقت و رعایت اصول اقدام به تعمیر یا تعویض آن کنید. انجام برخی اقدامات نادرست می‌تواند نه تنها مشکل را حل نکند، بلکه باعث بروز خطرات جدی‌تر شود.

• هرگز فیوز حرارتی را بای‌پس (Bypass) نکنید
• دستگاه را برای یافتن علت اصلی بازرسی کنید
• از فیوز حرارتی با مشخصات دقیق استفاده کنید:
• فیوز سوخته باشد. مهم‌ترین مشخصات عبارتند از:
  • دمای قطع (Cut-off Temperature): این دما باید دقیقاً برابر با فیوز قبلی باشد. استفاده از دمای بالاتر یا پایین‌تر می‌تواند باعث عملکرد نادرست دستگاه یا عدم حفاظت کافی شود.
  • جریان نامی (Current Rating): فیوز باید بتواند جریان کاری دستگاه را تحمل کند.
  • ولتاژ نامی (Voltage Rating): این مقدار معمولاً بالاتر از ولتاژ کاری دستگاه است.
  • نوع فیوز (Type): فیوزهای حرارتی انواع مختلفی دارند (مانند نوع snap-action یا thermal cut-off). مطمئن شوید که نوع صحیح را تهیه می‌کنید.
• نصب صحیح فیوز جدید
• تست دستگاه پس از تعویض
• در صورت عدم اطمینان، از متخصص کمک بگیرید

سوالات متداول

چه عواملی باعث سوختن فیوز حرارتی می‌شوند؟
افزایش بیش از حد دما، تهویه نامناسب، اضافه بار، استفاده طولانی مدت، نوسانات ولتاژ و خرابی قطعات داخلی دستگاه.

آیا می‌توان فیوز حرارتی سوخته را دوباره استفاده کرد؟
خیر، فیوز حرارتی یک قطعه یکبار مصرف است و پس از فعال شدن و قطع مدار، باید با یک فیوز جدید جایگزین شود.

چه نکاتی هنگام تعویض فیوز حرارتی باید رعایت شود؟
بای‌پس کردن ممنوع است، علت سوختن باید رفع شود، فیوز جدید باید با مشخصات دقیق فیوز قبلی باشد و نصب آن به صورت صحیح انجام شود.
