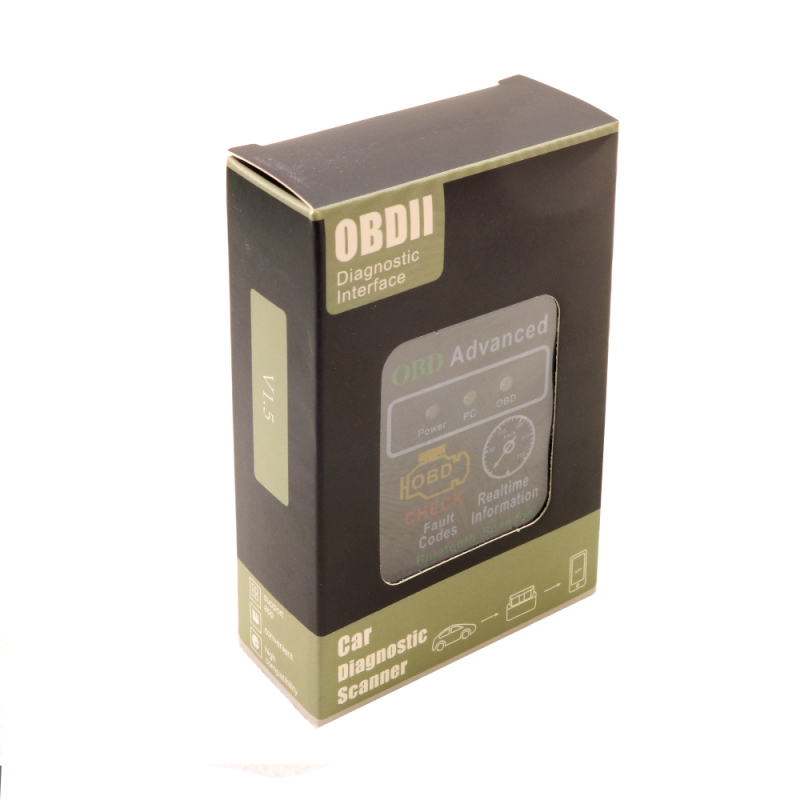

معرفی دیاگ خودرو پیشرفته بلوتوثی OBDII ELM327 V2.1‏

لطفا تمامی بخش های صفحه محصول با !دقت! مطالعه کنید.

دیاگ خودرو پیشرفته بلوتوثی OBDII ELM327 V2.1 یک دستگاه تشخیص اشکال خودرو است که با استفاده از فناوری بلوتوث، به صورت بی‌سیم به گوشی هوشمند یا تبلت متصل می‌شود.

این دیاگ قابلیت خواندن اطلاعات مربوط به سیستم‌های خودرویی را داراست و به کمک آن، می‌توانید در صورت وجود خطاها، کد خطاها را خوانده و بررسی کنید. همچنین، با استفاده از این دیاگ، می‌توانید اطلاعاتی مانند سرعت، دما، میزان سوخت، فشار هوا در لاستیک‌ها و بسیاری اطلاعات دیگر را نیز بخوانید.

با استفاده از این دیاگ، می‌توانید با استفاده از برنامه‌های مختلفی که برای این منظور طراحی شده‌اند، اطلاعات خودرویی را بررسی کنید و از عملکرد بهینه خودرو خود اطمینان حاصل کنید. علاوه بر این، این دیاگ به راحتی با اکثر خودروهای ساخته شده پس از سال 1996 سازگاری دارد.

دیاگ خودرو پیشرفته بلوتوثی OBDII ELM327 V2.1 یک ابزار کاربردی و حرفه‌ای است که به شما کمک می‌کند اطلاعات دقیقی درباره خودروی خود بدست آورید و برای تعمیر و نگهداری بهینه آن، از آن استفاده کنید.

این محصول توانایی پاک کردن خطا ندارد.

ویدئوی معرفی و شیوه استفاده دیاگ خودرو پیشرفته بلوتوثی OBDII ELM327 V2.1‏

ویژگی های این دستگاه :

چراغ نشانگر وضعیت
استفاده آسان
عیب یابی خودرو
با نصب این قطعه به سوکت مخصوص زیر فرمان خودرو قادر به عیب یابی ECU و مشاهده اطلاعات عملکردی خودرو بر روی موبایل، تبلت یا لپ تاپ خواهید بود

بخشی از کارایی های این دستگاه :

کد های خطای ماشین خود را بخوانید و عیب های آنرا متوجه شوید .
اطلاعات موتور مثل دور موتور ، دمای آب رادیاتور ، زاویه ی آوانس ، مصرف سوخت و دهها پارامتر دیگر را به صورت عددی و
گرافیکی بر روی صفحه ی نمایش کامپیوتر مشاهده نمایید .
اندازه گیری شتاب صفر تا صد

– تست سنسوراکسیژن و….

دسترسی به کد‌های خطا در زمان دیاگ و مشاهده آن‌ها
پشتیبانی از تمام پروتکل‌های OBD2
اتصال به بلوتوث از فاصله 5m تا 10m بدون نیاز به کابل.
تهیه شده از برد PCB با اندازه کوچک
پسورد بلوتوث: ۱۲۳۴ ( امکان دارد به دلیل استفاده از نرم‌افزاهای مختلف این پسورد ۱۲۳۴ و یا ۰۰۰۰ باشد).
بیش از ۳۰۰۰ کد تعریف شده و ۱۶ پین رابط .
Wave frequency: 38400Hz

لینک برنامه های این محصول

گوگل پلی1 (با فیلترشکن)

گوگل پلی2 (با فیلترشکن)

مایکت

با اتصال این ماژول به پورت OBD2 خودرو، می توانید داده ها را به صورت بی سیم به تلفن همراه مخابره نماید. تلفن همراه نیز با دریافت داده ها از طریق بلوتوث، می تواند بر روی اپلیکشن های همراه با تراشه ELM، داده هی مربوط به موتور را به کاربر نمایش دهد. این تراشه از کلیه کامیپوتر ها با پورت OBD2 پشتیبانی می کند. در کنار این، تراشه ELM327 با کلیه خودروهای داخلی و خارجی سازگار است. به عنوان مثال این ماژول را می توان به کامپیوترهای ECU ساخت شرکت های زیر متصل نمود.

SSAT
غرب استیل
کروز
زیمنس
بوش
والئو
و….

به عبارت دیگر، از این تراشه می توان در خودروهای ایران خودرو و سایپا نظیر پژو پارس، سمند، پژو ۲۰۶، تیبا، پراید، ساینا و…. استفاده نمود. در کنار این، ماژول ELM327 می تواند در خودروهای چینی نظیر چری، مدیران خودرو و…. مورد استفاده قرار گیرد.

پورت OBD2 در خودروها، در مکان های مختلفی نصب می گردد. جدول زیر موقعیت این پورت را در معروفترین خودروها، نمایش می دهد.

محل پورت OBD2	خودرو
داشبورد	رنو L90، ساندرو و مگان
جلوی پای چپ راننده در جعبه فیوز	پژو ۴۰۵، پژو پارس و سمند
درون کنسول زیر دستی وسط	پژو ۴۰۷
جلوی پای چپ راننده	پراید، تیبا و ساینا
درون کاپوت کنار ECU	ریو

دانلود دیتاشیت و نحوه راه اندازی به زبان انگلیسی دیاگ ELM327

نحوه راه اندازی ELM327 به زبان فارسی

اطلاعات قابل نمایش توسط این محصول:

شرح	پارامتر
شتاب	Accel
دور موتور	Revs
وضعیت دریچه گاز	Throttle
سرعت خودرو	Speed
دمای موتور	coolant
وضعیت سنسور MAP(فشار هوای منیفولد)	vaccum
