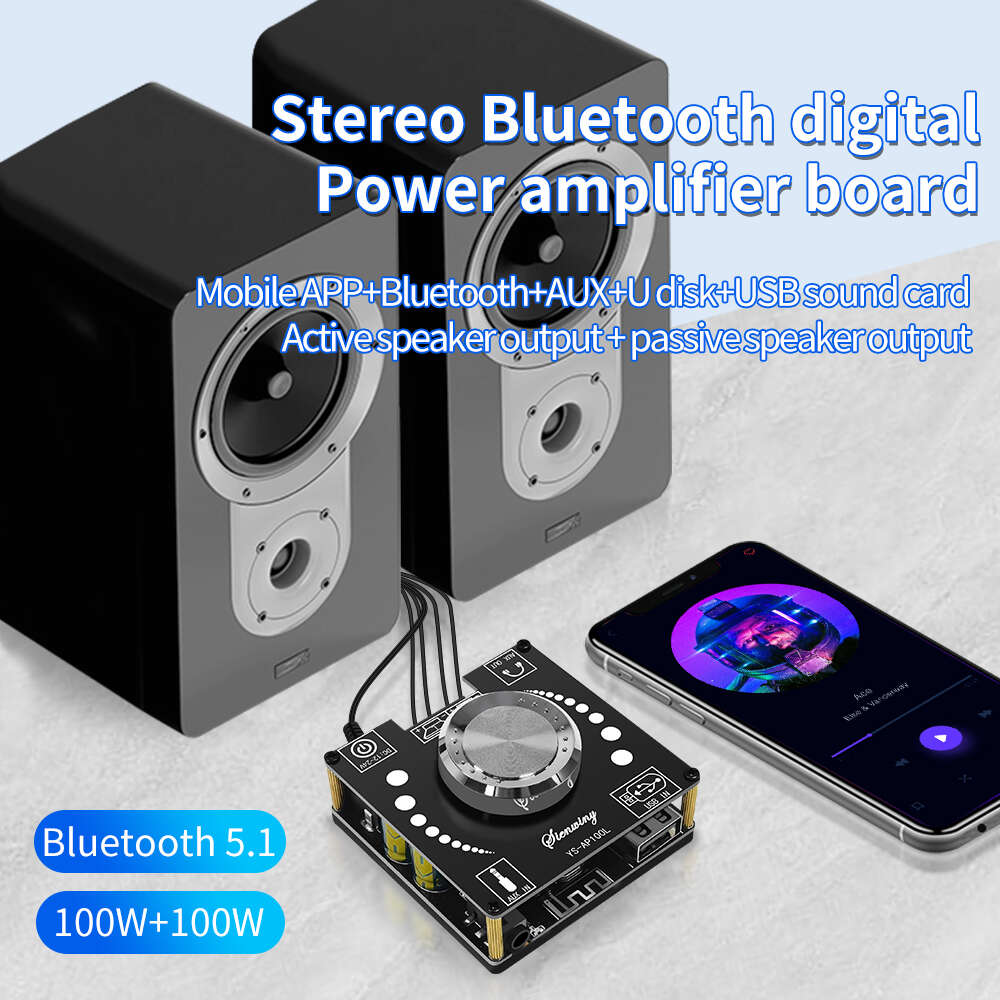

ماژول آمپلی‌فایر با بلوتوث YS-AP100L 2X100W یک آمپلی‌فایر دیجیتال استریو قدرتمند با توان خروجی 100W+100W است که با بلوتوث 5.1امکان اتصال بی‌سیم به دستگاه‌ها را فراهم می‌کند و صدای باکیفیت و قدرتمندی برای محیط‌های کوچک تا متوسط ارائه می‌دهد. این ماژول با طراحی کوچک و مناسب، تجربه صدایی استثنایی را در یک فرم فشرده دارد و برای ساخت اسپیکر بلوتوثی، سیستم صوتی خودرو و پروژه‌های DIY الکترونیکی گزینه‌ای ایده‌آل است.

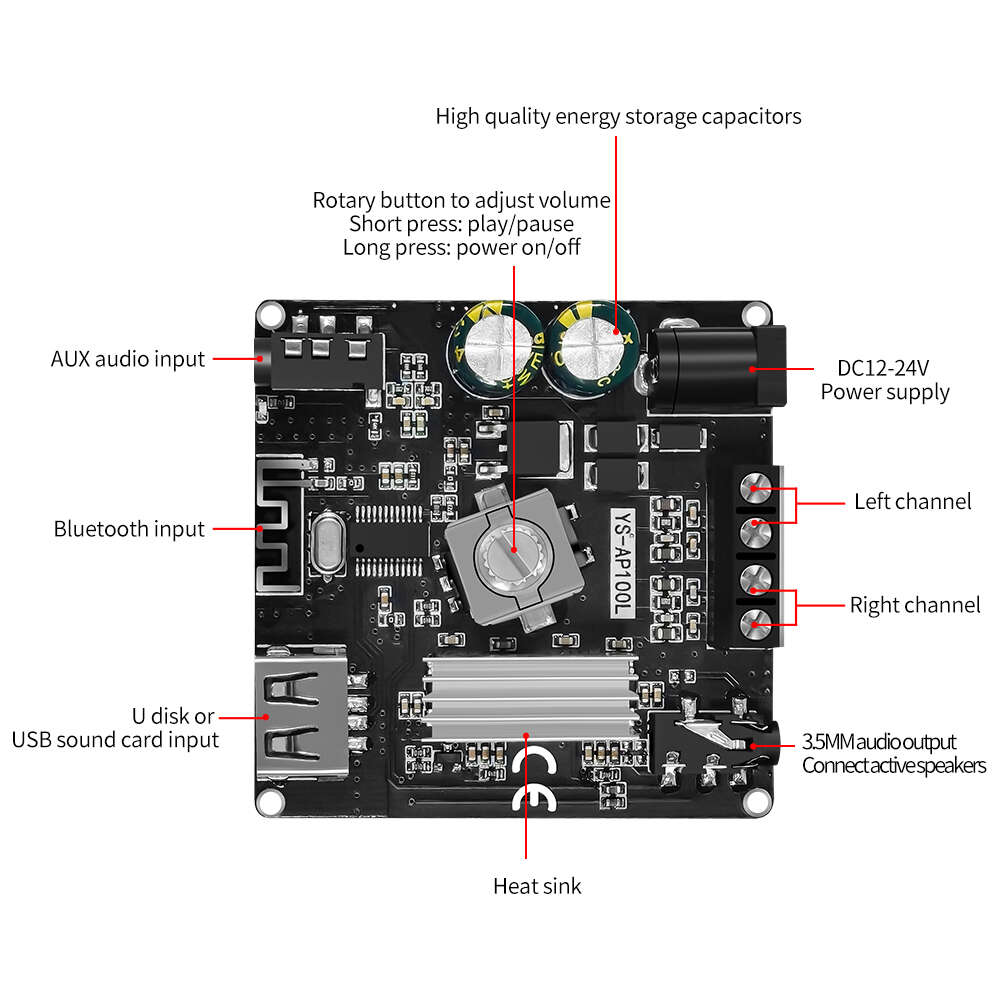

ماژول آمپلی‌فایر YS-AP100L یک برد آمپلی‌فایر الکترونیکی جمع‌وجور و قدرتمند است که برای تقویت سیگنال‌های صوتی استفاده می‌شود و دارای گیرنده بلوتوث داخلی است که امکان اتصال بی‌سیم به گوشی، تبلت و لپ‌تاپ را فراهم می‌کند. این ماژول از طریق اپلیکیشن YS Audio نیز قابل کنترل است و می‌توان از آن به صورت یک دی‌جی استفاده کرد.
با تکنولوژی بلوتوث 5.1، اتصال بی‌سیم با فاصله انتقال 15 متر بدون مانع فراهم می‌شود که برای استفاده در محیط‌های باز، خانه و خودرو کاملاً کافی است. ماژول دارای ولتاژ کاری 12-24V DC است که امکان استفاده از باتری‌های مختلف، پاوربانک و بلوک‌پاور را فراهم می‌کند. همچنین قابلیت خواندن فایل‌های صوتی از فلش مموری تا ظرفیت 32 گیگابایت را نیز دارد.
. سیستم‌های صوتی خانگی :توان 100W+100W برای پخش صدای قدرتمند در خانه و اتاق‌های بزرگ مناسب است.
سیستم‌های صوتی خودرو :ولتاژ کاری 12-24V و ابعاد کوچک برای نصب در خودرو ایده‌آل است.
ساخت اسپیکر بلوتوثی شخصی :با اتصال به اسپیکرهای 4Ω یا 8Ω می‌توانید اسپیکر بلوتوثی شخصی بسازید.
اسپیکرهای سقفی :برای ساخت اسپیکرهای سقفی در ساختمان‌ها و دفاتر استفاده می‌شود.
پروژه‌های DIY الکترونیکی :برای پروژه‌های ساخت آمپلی‌فایر، سیستم صوتی شخصی و سایر پروژه‌های DIY ایده‌آل است.
بلندگوهای بدون استفاده قدیمی :بلندگوهای بدون استفاده خود را به اسپیکر بلوتوثی مدرن تبدیل کنید.
پخش موسیقی از فلش :خواندن فایل‌های صوتی از فلش مموری بدون نیاز به گوشی.
مراحل ساده راه‌اندازی:
مرحله 1: تأمین تغذیه مناسب
ماژول را به منبع تغذیه DC 12-24V وصل کنید. ولتاژ پیشنهادی 12V با جریان 5 آمپر است.
نکته مهم: جریان منبع تغذیه باید حداقل 3 آمپر باشد (برای ولتاژ 12V جریان 5 آمپر عالی‌ترین گزینه است).
مرحله 2: اتصال اسپیکر
اسپیکرهای 4Ω یا 8Ω با توان 20W-200W را به ترمینال‌های خروجی چپ (L) و راست (R) وصل کنید.
مرحله 3: جفت‌سازی بلوتوث
گوشی، تبلت یا لپ‌تاپ را باز کنید، به منوی بلوتوث بروید و دستگاه را پیدا و وصل کنید.
مرحله 4: کنترل صدا
از طریق ولوم‌های روی ماژول یا اپلیکیشن YS Audio، ولوم را تنظیم کنید.
مرحله 5: پخش موسیقی
موسیقی را از گوشی پخش کنید یا فلش مموری را به درگاه USB وصل کنید.
برای دانلود qr code زیر را اسکن نمایید و مراحل را طی کنید:

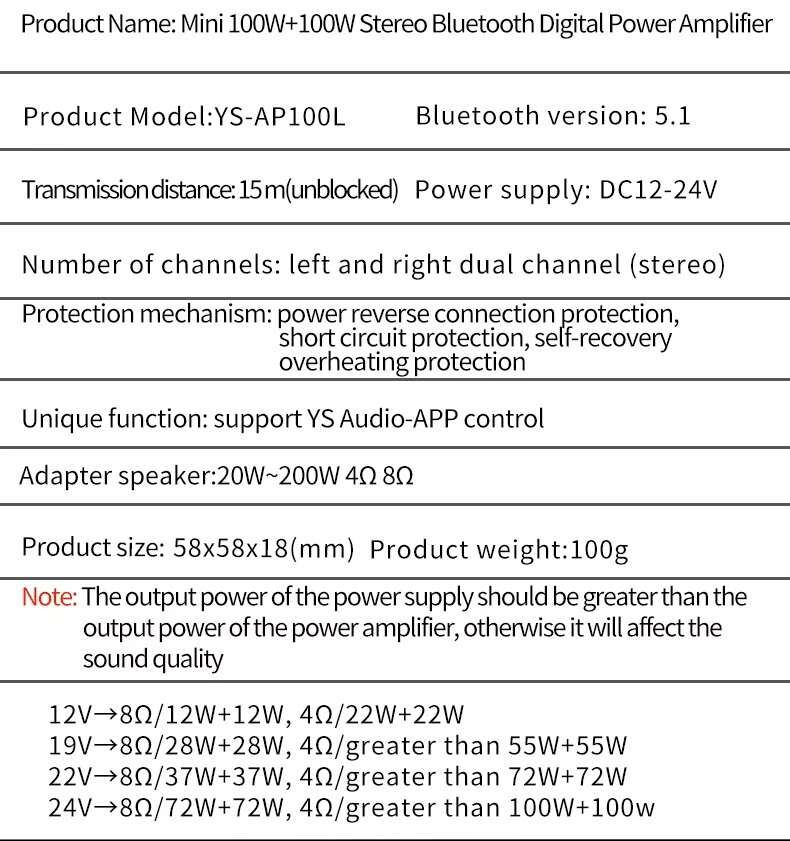

توان خروجی : برای اطلاع از محدوده توان خروجی صدا به فهرست زیر دقت کنید:
12V-80 / 12W+12W, 40 / 22W+22W 19V-8 Ω / 28W+28W, 4 Ω / greater than 55W + 55W 22V-8 Ω / 37W+37W, 4 Ω / greater than 72W + 72W 24V-8 Ω / 72W+72W, 4 Ω / greater than 100W+100w
محدودیت ولتاژ و جریان
ولتاژ کاری بین 12 تا 24V DC است. جریان منبع تغذیه باید حداقل 3 آمپر و برای ولتاژ 12V حداقل 5 آمپر باشد. ولتاژ بیش از 24 به ماژول آسیب می زند.
قدرت منبع تغذیه
قدرت خروجی منبع تغذیه باید بیشتر از قدرت خروجی آمپلی‌فایر باشد، در غیر این صورت کیفیت صدا تحت تأثیر قرار می‌گیرد. هر چقدر توان تغذیه بالاتر باشد صدای بلندتری را در خروجی تا حداکثر 2 تا 100 وات، می توانید داشته باشید.
مثلا برای گرفتن خروجی 100 وات با بلندگو 4 اهم در ولتاژ 24 ولت منبع تغذیه باید حداقل 6 آمپر بتواند تامین کند که با توجه به مطلب بالا بهتر است از منبع 24 ولت 10 آمپر برای گرفتن حداکثر خروجی صدا استفاده کنید.
برای کاهش نویز حتما از منبع تغذیه با کیفیت و با حداقل ریپل استفاده کنید.
حفاظت‌های کامل
ماژول دارای حفاظت در برابر اتصال معکوس، اتصال کوتاه و اضافه‌حرارت خودکار است.
اسپیکر مناسب
فقط از اسپیکرهای 20W-200W با مقاومت 4Ω یا 8Ω استفاده کنید.
برد بلوتوث
فاصله 15 متر بدون مانع برای استفاده در محیط‌های باز و خانه کافی است. در محیط های بسته و با مانع برد دستگاه کاهش می یابد.
پشتیبانی فلش
فلش مموری تا ظرفیت 32 گیگابایت با فرمت FAT32 پشتیبانی می‌شود.
| مدل محصول | YS-AP100L |
|---|---|
| نسخه بلوتوث | 5.1 |
| تراشه صدا | TPA3116D2 |
| فاصله انتقال بلوتوث | 15 متر (بدون مانع) |
| توان خروجی | 100W + 100W |
| تعداد کانال ها | دو کانال چپ (L) و راست (R) استریو |
| ولتاژ تغذیه | 12 تا 24 ولت DC |
| ولتاژ پیشنهادی | 12 ولت DC با جریان 5 آمپر |
| مکانیزم حفاظت | حفاظت در برابر اتصال معکوس، اتصال کوتاه و افزایش دمای خودکار |
| ابعاد محصول | 58 × 58 × 18 میلی‌متر |
| تنظیم صدا | ولوم صدا |

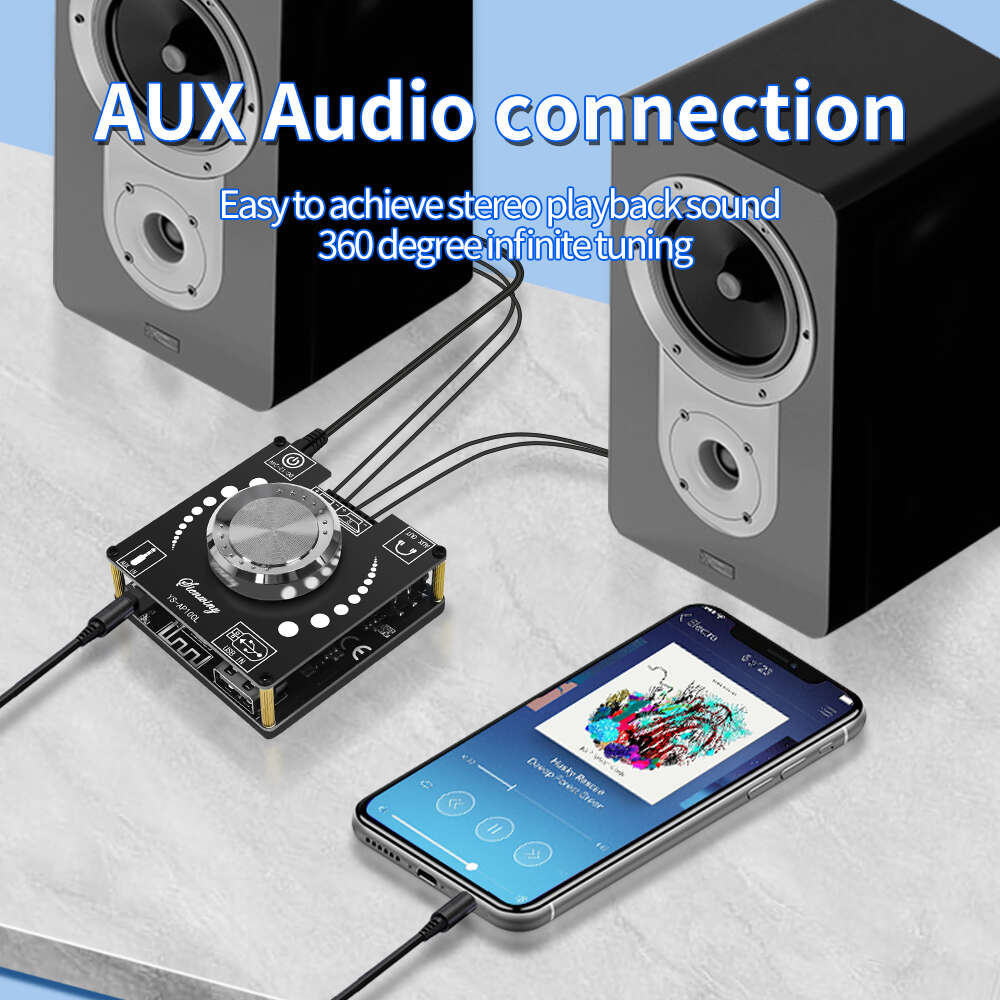

| خروجی AUX | جک 3.5 میلی‌متری دارد |
| درگاه USB | دارد، پشتیبانی از فلش مموری تا ظرفیت 32 گیگابایت |
| کنترل اپلیکیشن | پشتیبانی از YS Audio APP برای لینک های نصب به فایل دیتاشیت مراجعه کنید. |
| https | //m.pp.cn/detail.html?ch_src=pp_dev&appid=7921907&ch=default |
آیا این ماژول با اسپیکرهای 8 اهم سازگار است؟
بله، ماژول از اسپیکرهای 4Ω و 8Ω با توان 20W-200W به طور کامل پشتیبانی می‌کند .
چه ولتاژ و جریان برای تغذیه لازم است؟
ولتاژ 12-24V DC، جریان حداقل 3 آمپر ضروری است. برای ولتاژ 12V جریان 5 آمپر پیشنهاد می‌شود و برای 24V جریان 10 آمپر بهتر است.
توان خروجی واقعی در ولتاژ 12V چقدر است؟
در ولتاژ 12V: اسپیکر 8Ω=12W+12W، اسپیکر 4Ω=22W+22W توان خروجی دارد که برای محیط‌های کوچک کافی است.
توان خروجی در ولتاژ 24V چقدر می‌شود؟
در ولتاژ 24V: اسپیکر 8Ω=72W+72W، اسپیکر 4Ω=100W+100W که به حداکثر توان ماژول می‌رسد.
آیا می‌توانم از فلش مموری موسیقی پخش کنم؟
بله، ماژول دارای درگاه USB است و فلش مموری تا ظرفیت 32 گیگابایت با فرمت FAT32 را به طور کامل پشتیبانی می‌کند.
برای اتصال به ضبط ماشین چه اتصالاتی لازم است؟
خروجی ترمینال L/R/GND را به ورودی AUX ضبط ماشین وصل کنید و تغذیه را از برق خودرو (12V) بگیرید.
ورژن بلوتوث چقدر است و چه مزایا دارد؟
ورژن بلوتوث 5.1 است که پایداری بالاتر، سرعت اتصال بیشتر، مصرف انرژی کمتر و فاصله انتقال بهتر نسبت به نسخه‌های قدیمی دارد.
آیا نیاز به خنک کننده جداگانه دارد؟
در استفاده های معمولی و با گرفتن خروجی کم نیازی نیست اما برای گرفتن حداکثر خروجی صدا بهتر است بگذارید. ماژول دارای حفاظت خودکار اضافه‌حرارت است .

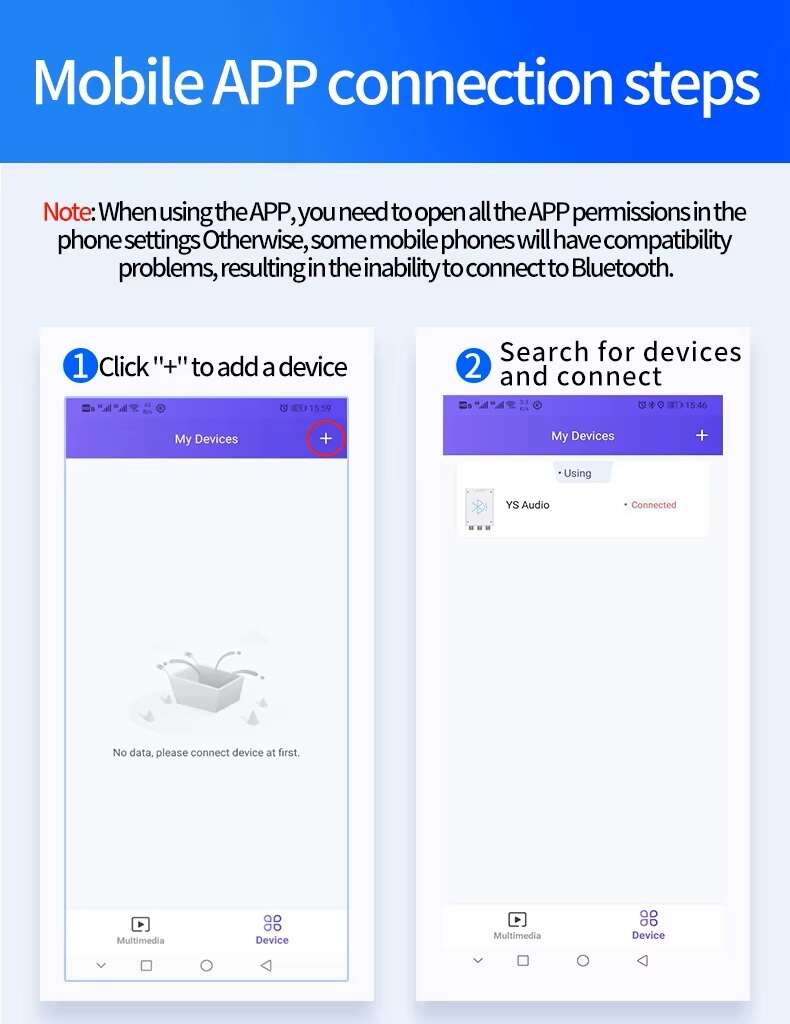

آیا می‌توان از اپلیکیشن برای کنترل استفاده کرد؟

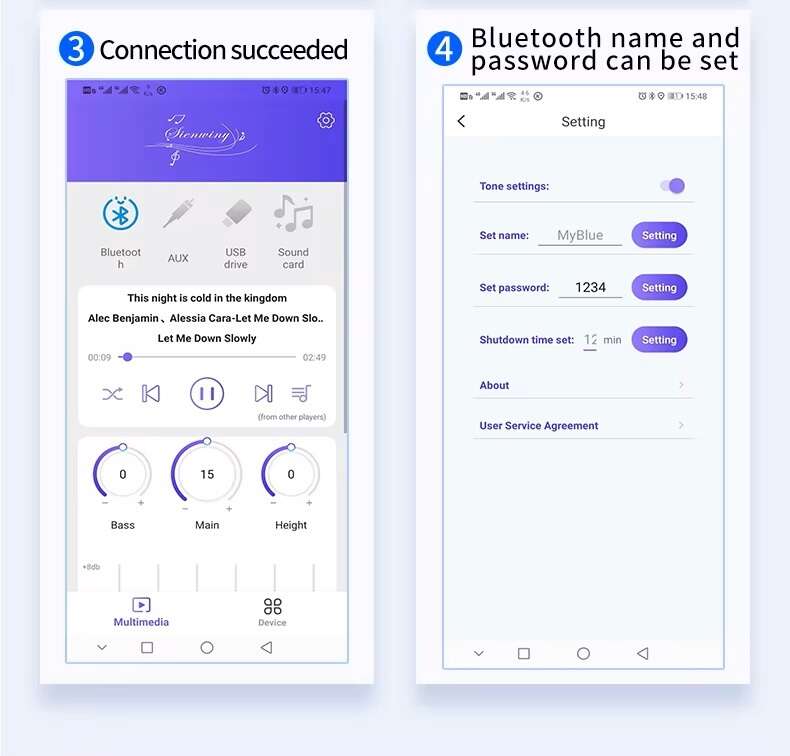

بله، در راهنمای کاربری محصول ذکر شده ؛ اپلیکیشن YS Audio برای کنترل کامل آمپلی‌فایر از راه دور شامل ولوم، بیس، تریبل و حالت‌های مختلف پخش موسیقی پشتیبانی می‌شود. برای لینک های نصب به فایل دیتاشیت مراجعه کنید.
برای اندروید
https://m.pp.cn/detail.html?ch_src=pp_dev&appid=7921907&ch=default
چه فرمت‌های صوتی از فلش پشتیبانی می‌شود؟
فرمت‌های رایج MP3، WAV و فرمت‌های صوتی استاندارد دیگر از فلش مموری پشتیبانی می‌شوند.
