پیزو الکتریک مخصوص بخار آب سرد 20m
با قطر پیزو 20 میلیمتر جهت تبخیر سرد مایعاتی مثل آب با ولتاژکاری 24 ولت (نیاز به مدار واسط)
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!
پیزو الکتریک بخار سرد 20 میلیمتری | دیسک مهساز اولتراسونیک مخصوص دستگاه بخور سرد
پیزو الکتریک بخار سرد 20 میلیمتری (Ultrasonic Piezoelectric Mist Maker Disc) یکی از مهمترین قطعات در دستگاههای بخور سرد، رطوبتساز، مهساز اولتراسونیک و سیستمهای تولید مه است. این قطعه در کنار مدار نوسان ساز با استفاده از فناوری پیزوالکتریک و ایجاد ارتعاشات فراصوت، آب را بدون نیاز به المنت حرارتی به ذرات بسیار ریز تبدیل کرده و مه سرد و یکنواخت تولید میکند. عملکرد بدون حرارت این دیسک باعث کاهش مصرف انرژی، افزایش ایمنی و حفظ کیفیت آب و اسانسهای معطر میشود.
این دیسک پیزوالکتریک با قطر استاندارد 20 میلیمتر، گزینهای ایدهآل برای تعمیر، تعویض و ارتقای انواع دستگاههای بخور سرد خانگی و صنعتی محسوب میشود. در صورت کاهش حجم بخار یا از کار افتادن دستگاه، تعویض دیسک پیزو در بسیاری از موارد باعث بازگشت عملکرد اولیه دستگاه خواهد شد. عملکرد این قطعه بر پایه ارتعاشات اولتراسونیک با فرکانس بالای صوتی است و برای راهاندازی به یک مدار درایور (Driver Board) سازگار با فرکانس دیسک نیاز دارد. این نوع دیسک در فرکانس 1.7 مگاهرتز تولید میشوند و باید با درایور همفرکانس استفاده شوند.
بدنه پیزو الکتریک 20 میلیمتری از سرامیک پیزوالکتریک با لایه فلزی مقاوم ساخته شده است که ضمن ایجاد ارتعاشات پایدار، طول عمر بالایی نیز دارد. مصرف توان پایین، صدای بسیار کم، راندمان مناسب و قابلیت تولید مه با ذرات بسیار ریز، از مهمترین ویژگیهای این دیسک محسوب میشود. به همین دلیل از آن در دستگاههای بخور سرد، مهسازهای تزئینی، دستگاههای آروماتراپی، گلخانههای هوشمند، سیستمهای هیدروپونیک، انکوباتورها، تجهیزات پزشکی، صنایع آزمایشگاهی و پروژههای الکترونیکی DIY استفاده میشود.
در هنگام استفاده از این قطعه، رعایت چند نکته اهمیت زیادی دارد. دیسک پیزوالکتریک باید همیشه در تماس مناسب با آب قرار داشته باشد و هرگز به صورت خشک کار نکند، زیرا کارکرد بدون آب میتواند موجب کاهش عمر یا آسیب دیدن آن شود. همچنین استفاده از آب تصفیهشده یا آب مقطر باعث کاهش رسوب، حفظ راندمان و افزایش طول عمر دیسک خواهد شد. برای تمیز کردن سطح دیسک نیز بهتر است از پارچه نرم استفاده شود تا لایه حساس سرامیکی آسیب نبیند.
کاربردها
• دستگاه بخور سرد خانگی
• مهساز اولتراسونیک
• رطوبتساز هوا
• دستگاه آروماتراپی و اسانسپاش
• سیستمهای خنککننده تبخیری
• پروژههای DIY تولید مه و بخار سرد
• تجهیزات گلخانه و هیدروپونیک
راهاندازی (Setup)
1. دیسک پیزوالکتریک را داخل نگهدارنده مخصوص نصب کنید.
2. آن را به مدار درایور اولتراسونیک متناسب با فرکانس دیسک (1.7 MHz) با دقت به قطبیت سیم ها (قرمز مثبت و مشکی منفی) متصل نمایید.
3. دیسک باید در تماس مستقیم با آب و در عمق مناسب قرار گیرد. در این مدل از دیسک ، آب باید روی سطح سرامیکی قرار گیرد.
4. پس از اعمال تغذیه به درایور (معمولا 24 یا 12 ولت DC)، دیسک با ارتعاش فراصوت آب را به مه بسیار ریز تبدیل میکند.
5. برای هدایت مه میتوان از یک فن کوچک استفاده کرد.
نکات مهم
• این قطعه مستقیماً به منبع تغذیه متصل نمیشود و حتماً به مدار درایور نیاز دارد.
• کارکرد بدون آب باعث کاهش عمر یا آسیب دیدن دیسک میشود.
• استفاده از آب تصفیهشده یا آب مقطر باعث کاهش رسوب و افزایش طول عمر قطعه میشود.
• رسوبات سطح دیسک را تنها با یک پارچه نرم تمیز کنید و از اجسام سخت استفاده نکنید.

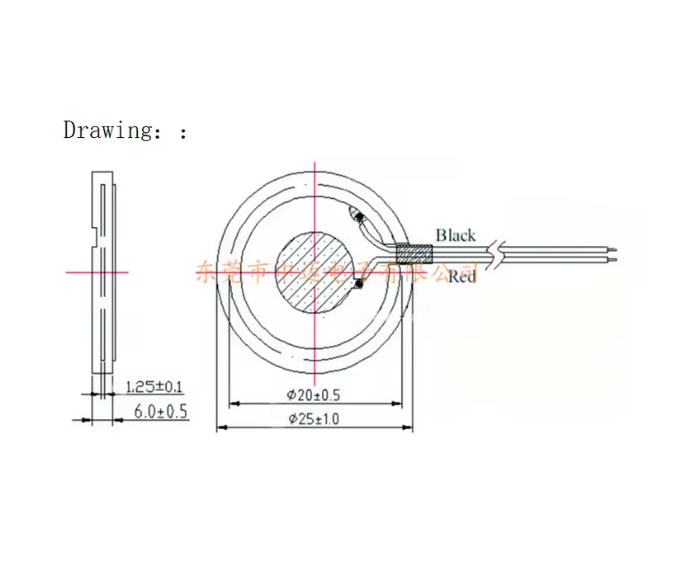

• هنگام خرید، قطر دیسک (بدون واشر 20mm و با واشر حدودا 24mm) و فرکانس دیسک (1.7 MHz) را با مدل دستگاه خود مطابقت دهید.
مشخصات فنی:
نام محصول: پیزو الکتریک بخار سرد 20 میلیمتری
نوع محصول: دیسک پیزوالکتریک مهساز اولتراسونیک (Ultrasonic Atomizing Disc)
قطر دیسک: 20 میلیمتر (بدون واشر)
ضخامت: حدود 1.2 میلیمتر
قطر دیسک با واشر: 25 میلیمتر
جنس: سرامیک پیزوالکتریک (PZT) با لایه فلزی استیل ضدزنگ
فناوری: پیزوالکتریک اولتراسونیک
فرکانس کاری: 1.7MHz
نوع خروجی: تولید مه (بخار سرد)
ظرفیت الکترواستاتیکی: 1800pF
امپدانس رزونانس: کمتر از 2 اهم
میزان تولید مه: کمتر از 380ml/h
ضریب کوپلینگ: بیشتر از 52%
نوع راهاندازی: نیازمند مدار درایور (Ultrasonic Driver Board)
ولتاژ کاری دیسک: از طریق درایور مخصوص تأمین میشود، معمولاً 12 یا 24 ولت DC
نوع آب مناسب: آب تصفیهشده یا آب مقطر
دمای کاری: 0 تا 60 درجه سانتیگراد
کاربرد: دستگاه بخور سرد، مهساز، رطوبتساز، آروماتراپی، گلخانه، هیدروپونیک، تجهیزات پزشکی
پرسش و پاسخ
آیا پیزو الکتریک 20 میلیمتری به تنهایی قابل استفاده است؟
خیر، این قطعه تنها نقش تولید ارتعاشات اولتراسونیک را دارد و برای تولید بخار باید به مدار درایور (Ultrasonic Driver Board) متناسب با فرکانس آن متصل شود.
این پیزو برای چه دستگاههایی مناسب است؟
این دیسک برای انواع دستگاههای بخور سرد، مهساز اولتراسونیک، رطوبتساز، دستگاههای آروماتراپی، گلخانههای هوشمند، سیستمهای هیدروپونیک و پروژههای DIY مناسب است.
فرکانس کاری این دیسک چقدر است؟
این محصول معمولاً در فرکانسهای 1.7 مگاهرتز تولید میشود. هنگام خرید باید فرکانس دیسک با فرکانس مدار درایور کاملاً یکسان باشد.
آیا میتوان از هر مدار درایوری برای این دیسک استفاده کرد؟
خیر، مدار درایور باید از نظر فرکانس، توان و نوع دیسک با این محصول سازگار باشد، در غیر این صورت عملکرد مناسبی نخواهد داشت و ممکن است به دیسک آسیب برسد.
چرا دستگاه بخور سرد بخار کمی تولید میکند؟
کاهش تولید مه میتواند به دلایلی مانند فرسودگی دیسک پیزوالکتریک، رسوب گرفتن سطح دیسک، کاهش توان درایور یا پایین بودن سطح آب باشد.
آیا این قطعه آب را گرم میکند؟
خیر، این دیسک با استفاده از ارتعاشات اولتراسونیک آب را به ذرات بسیار ریز تبدیل میکند و بخار تولیدشده کاملاً سرد است.
بهترین نوع آب برای استفاده چیست؟
استفاده از آب مقطر یا آب تصفیهشده توصیه میشود، زیرا از ایجاد رسوب روی سطح دیسک جلوگیری کرده و باعث افزایش طول عمر و حفظ کیفیت تولید مه میشود.
آیا این دیسک قابل تعویض است؟
بله، در اکثر دستگاههای بخور سرد و مهساز، دیسک پیزوالکتریک یک قطعه مصرفی و قابل تعویض است و در صورت خرابی میتوان آن را جایگزین کرد.
چگونه از خرابی پیزو الکتریک جلوگیری کنیم؟
برای افزایش طول عمر دیسک، از کارکرد بدون آب جلوگیری کنید، سطح دیسک را بهصورت دورهای از رسوبات تمیز کنید، از آب با املاح کم استفاده نمایید و از بهکارگیری درایور نامناسب خودداری کنید.
