ماژول کنترل شارژ باتری XH-M604 با نمایشگر دیجیتال
ماژول کنترل شارژ باتری با نمایشگر XH-M604 یک ابزار کاربردی و دقیق برای مدیریت هوشمند شارژ باتری است. این ماژول با امکان تنظیم ولتاژ شروع و توقف شارژ، کمک میکند فرآیند شارژ با دقت بیشتری انجام شود و از شارژ بیش از حد یا قطعووصلهای غیرضروری جلوگیری شود.
نمایشگر دیجیتال روی این ماژول، وضعیت ولتاژ را بهصورت واضح نمایش میدهد و کار با آن را بسیار ساده میکند. به همین دلیل، XH-M604 برای افرادی که در پروژههای الکترونیکی، ساخت شارژرهای سفارشی یا سیستمهای تغذیه و ذخیره انرژی فعالیت میکنند، گزینهای مناسب و قابل اعتماد به شمار میرود.
ماژول کنترل شارژ باتری با نمایشگر XH-M604 از یک میکروکنترلر و مدار شارژ اختصاصی برای تنظیم جریان شارژ و ولتاژ باتری استفاده می کند. این ماژول می تواند هر دو باتری لیتیوم یون و سرب اسید را شارژ کند و به محافظ شارژ بیش از حد و تخلیه بیش از حد برای جلوگیری از آسیب به باتری مجهز شده است.
این ماژول با طراحی جمعوجور، نصب آسان و عملکرد پایدار، میتواند در پروژههای مختلف خانگی و نیمهصنعتی استفاده شود. اگر به دنبال یک کنترلر شارژ باتری هستید که هم کارایی خوبی داشته باشد و هم تنظیمات آن ساده باشد، XH-M604 انتخاب مناسبی است.
کاربردها
• شارژ اتوماتیک باتریهای سرباسید و لیتیومی.
• استفاده در سیستمهای خورشیدی و شارژرهای سفارشی.
• پروژههای کنترل ولتاژ و مدیریت شارژ در مدارهای DC.
• قطع و وصل شارژ در محدوده ولتاژ تعریفشده.
راهاندازی
1. ورودی تغذیه DC را به ترمینالهای ورودی (IN+,IN-) ماژول وصل کنید.
2. باتری یا مدار شارژ را مطابق قطبهای مثبت و منفی به خروجی (BAT+,-) متصل کنید.
3. ولتاژ شروع و توقف شارژ را با کلیدهای START(کلید نزدیکتر به رله) و STOP(کلید دورتر از رله) روی برد تنظیم کنید.
• اگر دکمه START را به مدت 3 ثانیه نگه دارید نمایشگر شروع به چشمک زدن می کند و می توانید با همین دو دکمه مقدار ولتاژ شروع شارژ را کم و زیاد کنید. مثلا بای باتری لیتیومی 3.7 ولت ولتاژ 3.3 .
• اگر دکمه STOP را به مدت 3 ثانیه نگه دارید نمایشگر شروع به چشمک زدن می کند و می توانید با همین دو دکمه مقدار ولتاژ پایان شارژ را کم و زیاد کنید. مثلا برای باتری لیتیومی 3.7 ولت ولتاژ 4.2 .
Reference formula:
Charging voltage=rated voltage * 0.9
Charging current=rated current * 0.1
Stop voltage=rated voltage * 1.2
• اگر 5 ثانیه دکمه ها را فشار ندهید مقدار تعیین شده ذخیره می شود.
• برای پاک کردن تنظیمات و برگشت به وضعیت کارخانه هر دو دکمه را همزمان 3 ثانیه نگه دارید بعد از نمایش 888 روی نمایشگر تمام تنظیمات به حالت اولیه بر ی گردد.
نکات مهم
• توجه این قطعه شارژر باتری اسیدی نمی باشد و فقط وظیفه کنترل شارژ ورودی به باتری را متناسب با تنظیمات کاربر بر اساس ولتاژ باتری قطع و وصل میکند.
• در اتصال سیمها دقت کنید، چون اتصال اشتباه میتواند به باتری یا ماژول آسیب بزند.
• این ماژول برای کنترل شارژ انواع باتری ها از جمله باتری لیتیومی از 6 تا 60 ولت طراحی شده و باید با توجه به نوع باتری و ولتاژ نامی آن تنظیم شود. در باتری های اسیدی با احتیاط استفاده شود.
• قطبیت مثبت و منفی را حتماً درست وصل کنید.
• برای باتریهای مختلف، ولتاژ شروع و توقف شارژ باید متناسب با مشخصات همان باتری تنظیم شود
مشخصات فنی:
مدل: XH-M604
ولتاژ ورودی کاری: DC 6-60V
دقت نمایش: ± 0.1 ولت
جریان خروجی: کمتر از 30 آمپر
دقت کنترل ولتاژ: ± 0.1 ولت
نوع خروجی: Direct Output

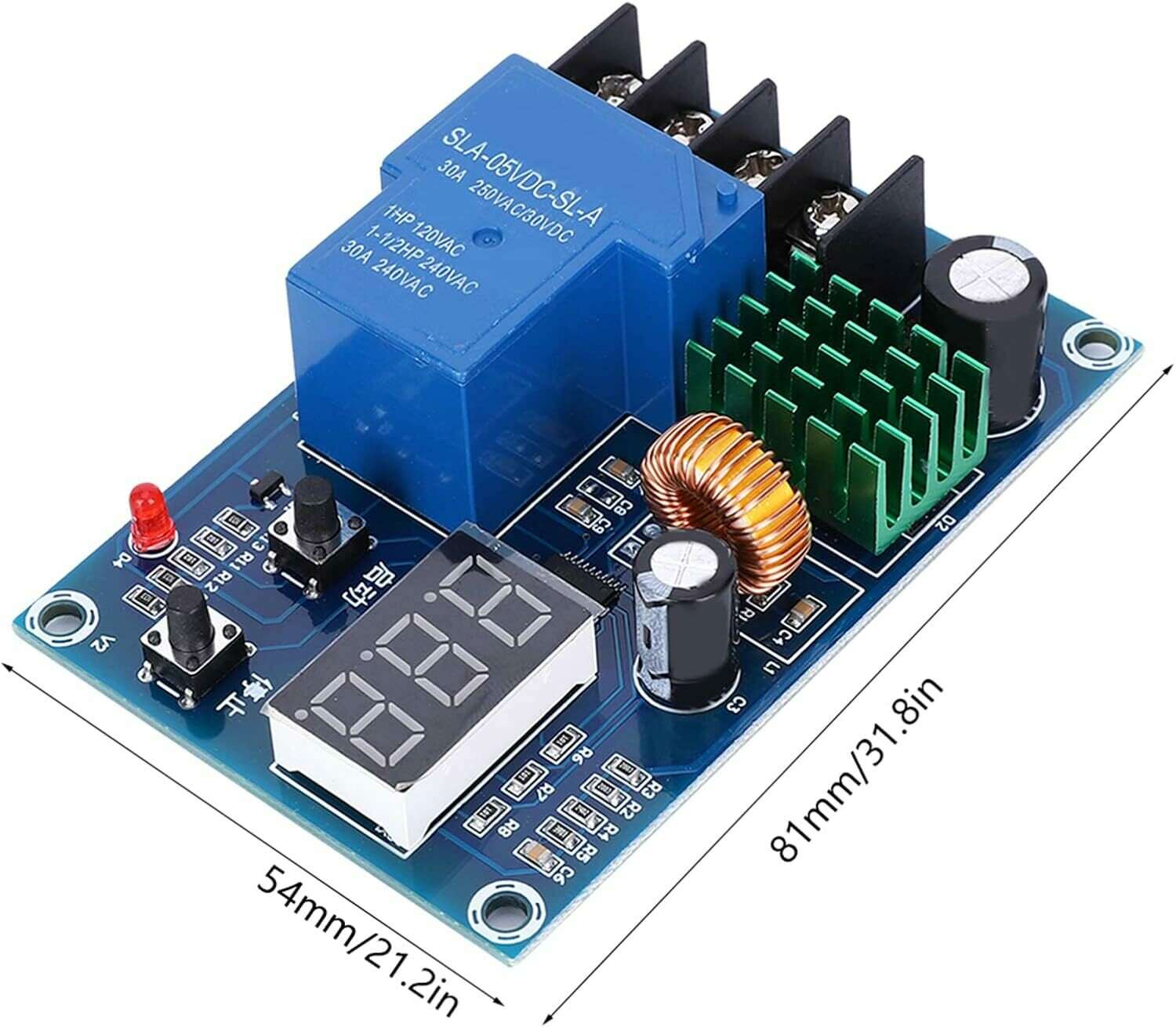

ابعاد: 81×54×18 میلیمتر
کاربرد اصلی: کنترل شارژ و نمایش وضعیت باتری
باتری های سازگار: lithium-ion, polymer, lead-acid, nickel-cadmium, and nickel-hydrogen types
پرسش و پاسخ
XH-M604 برای چه نوع باتری هایی است؟
در منابع موجود برای باتریهای مختلف از جمله سرباسید، لیتیوم-یون، نیکلکادمیوم و سیستمهای سولار معرفی شده است.
آیا نمایشگر ولتاژ را نشان میدهد؟
بله، نمایشگر دیجیتال برای نمایش ولتاژ و وضعیت شارژ بهکار میرود.
آیا میتوان ولتاژ شروع و پایان شارژ را تنظیم کرد؟
بله، این یکی از قابلیتهای اصلی XH-M604 است.
اگر دکمه START را به مدت 3 ثانیه نگه دارید نمایشگر شروع به چشمک زدن می کند و می توانید با همین دو دکمه مقدار ولتاژ شروع شارژ را کم و زیاد کنید.
اگر دکمه STOP را به مدت 3 ثانیه نگه دارید نمایشگر شروع به چشمک زدن می کند و می توانید با همین دو دکمه مقدار ولتاژ پایان شارژ را کم و زیاد کنید.
اگر 5 ثانیه دکمه ها را فشار ندهید مقدار تعیین شده ذخیره می شود.
آیا می شود تنظیمات ماژول را پاک کرد؟
برای پاک کردن تنظیمات و برگشت به وضعیت کارخانه هر دو دکمه را همزمان 3 ثانیه نگه دارید بعد از نمایش 888 روی نمایشگر تمام تنظیمات به حالت اولیه بر ی گردد.
آیا برای پروژههای DIY مناسب است؟
بله، بهدلیل تنظیم ساده و نمایشگر دیجیتال، برای پروژههای DIY و شارژرهای سفارشی بسیار مناسب است.
از کجا بفهمیم که ولتاژ شروع و پایان باتری چقدر است؟
Reference formula:
Charging voltage=rated voltage * 0.9
Charging current=rated current * 0.1
Stop voltage=rated voltage * 1.2
