ماژول فرستنده و گیرنده مادون قرمز FC-51

ماژول سنسور مادون قرمز مادون قرمز تشخیص موانع مادون قرمز FC-51.

شناسه محصول: 9460 دسته: سایر ماژول های کاربردی, ماژول

تعداد	تخفیف (%)	قيمت
1 عدد	—	55,000 تومان
10 تعداد	4 %	52,800 تومان
100+ تعداد	6 %	51,700 تومان

55,000 تومان

موجود

0 افرادی که اکنون این محصول را تماشا می کنند!

ماژول فرستنده و گیرنده مادون قرمز FC-51 | سنسور تشخیص مانع IR

ماژول فرستنده و گیرنده مادون قرمز FC-51 یک سنسور تشخیص مانع دقیق، کم‌هزینه و کاربردی است که برای شناسایی اجسام در فاصله نزدیک طراحی شده است. این ماژول با استفاده از فناوری مادون قرمز، حضور یا عدم حضور جسم را تشخیص می‌دهد و به همین دلیل در پروژه‌های رباتیک، آردوینو، خطوط تولید، شمارنده‌های ساده و مدارهای کنترلی بسیار پرکاربرد است.

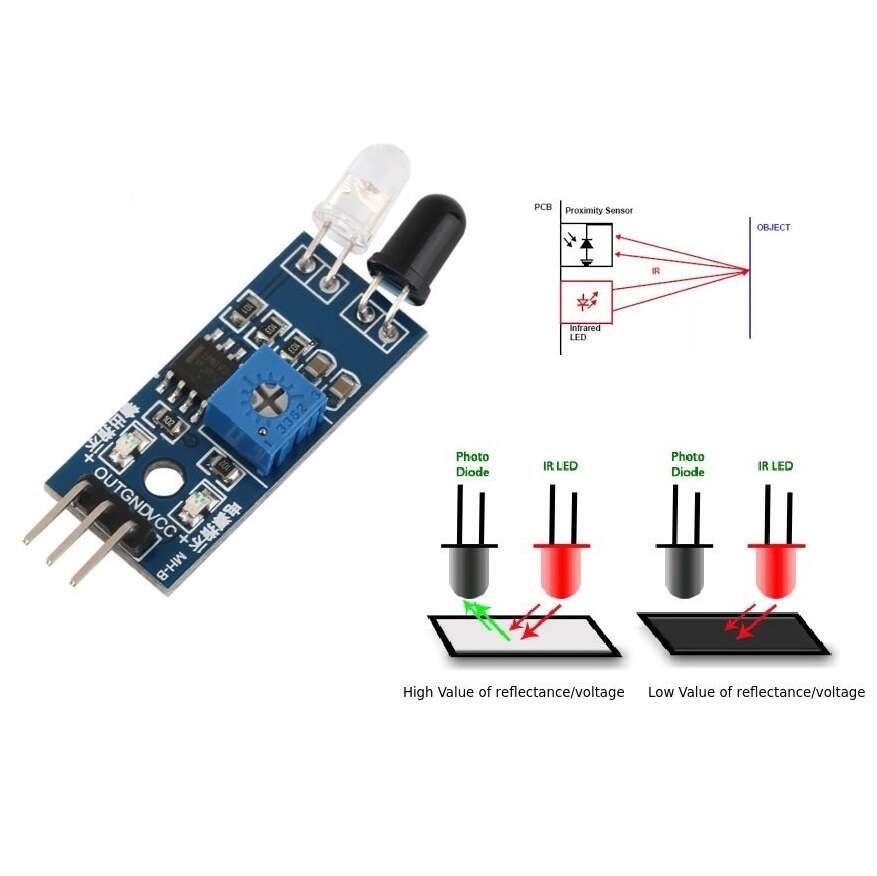

ماژول FC-51 از یک فرستنده مادون قرمز و یک گیرنده تشکیل شده است که با بررسی بازتاب نور IR از سطح اجسام، وجود مانع را شناسایی می‌کند.همین ساختار باعث شده FC-51 در پروژه‌هایی که نیاز به تشخیص سریع و واکنش به جسم نزدیک دارند، عملکرد بسیار خوبی داشته باشد.از ربات‌های مسیریاب گرفته تا سیستم‌های شمارش و کنترل عبور، این ماژول در بسیاری از پروژه‌های الکترونیکی جایگاه ویژه‌ای دارد.

یکی از مهم‌ترین مزیت‌های این ماژول، سادگی در راه‌اندازی و استفاده است.با وجود ابعاد کوچک، FC-51 امکانات مناسبی مانند خروجی دیجیتال، تنظیم حساسیت و تشخیص فاصله نزدیک را در اختیار شما قرار می‌دهد.

این ویژگی‌ها باعث شده‌اند که هم برای افراد مبتدی و هم برای پروژه‌های نیمه‌حرفه‌ای یک انتخاب محبوب باشد.

اگر بخواهید یک سنسور قابل‌اعتماد، جمع‌وجور و اقتصادی برای تشخیص مانع داشته باشید، این ماژول گزینه‌ای مناسب و کاربردی است.

کاربردها

• ربات‌های هوشمند،

• سیستم‌های تشخیص مانع،

• شمارنده‌های عبور،

• کنترل خطوط تولید،

• مدارهای آموزشی DIY

• ربات‌های مسیر‌یاب، این ماژول می‌تواند برای جلوگیری از برخورد با موانع بسیار مفید باشد.

• تشخیص حضور قطعه در خطوط تولید سبک

راه‌اندازی

برای راه‌اندازی ماژول فرستنده و گیرنده مادون قرمز FC-51 کافی است سه پایه اصلی آن را به آردوینو یا هر میکروکنترلر دیگری وصل کنید: VCC، GND و OUT. این ماژول با ولتاژ 3 تا 5 ولت کار می‌کند و خروجی دیجیتال آن هنگام تشخیص مانع تغییر وضعیت می‌دهد.

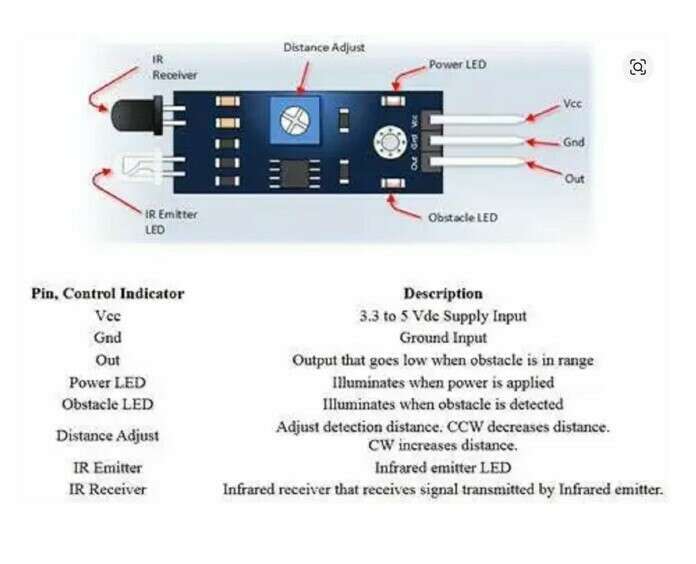

اتصالات پایه‌ها

• VCC را به تغذیه مناسب 3-5 V DC وصل کنید. اگر تغذیه را به درستی متصل کرده باشید LED قرمز روی برد روشن می شود.

• GND را به GND (زمین) مدار واسط و یا میکروکنترلر مثلا آردوینو وصل کنید.

• OUT را به یک پایه ورودی مدار واسط و یا میکروکنترلر متصل کنید.

• پتانسیومتر روی ماژول را برای تنظیم حساسیت بچرخانید تا فاصله تشخیص بین 2-30 cm مناسب شود . اگر در جهت عقربه های ساعت بچرخانید فاصله تشخیص سنسور زیاد می شود.

• یک جسم را مقابل سنسور قرار دهید و LED سبز روی برد با وجود جسم خارجی روشن می شود و در این حالت خروجی به سطح پایین منطقی تغییر می کند.

• چون پایه خروجی ماژول دارای صفر و یک منطقی است و محدودیت جریان درد برای راه اندازی مصرف کننده های با جریان بالا حتما از مدار واسط(درایور) و یا میکروکنترلر مناسب استفاده کنید.

نکات مهم

• خروجی این ماژول دیجیتال است و هنگام تشخیص مانع معمولاً به سطح پایین تغییر می‌کند.

• فاصله تشخیص به تنظیم پتانسیومتر، رنگ و جنس جسم و شرایط نور محیط بستگی دارد.

• برای بهترین نتیجه، سنسور را رو‌به‌روی مسیر عبور جسم نصب کنید و پس از نصب نهایی، حساسیت را تنظیم کنید.

• از تغذیه مناسب در محدوده ولتاژ 3-5 ولت DC استفاده کنید تا از آسیب به ماژول جلوگیری شود.

• این ماژول دارای زاویه تشخیص 35 درجه می باشد.

• زمین سنسور و مدار واسط یا میکروکنترلر باید یکی باشد در غیر این صورت امکان آسیب یا خطا در ماژول می باشد.

مشخصات فنی:

مدل: FC-51
نوع سنسور: فرستنده و گیرنده مادون قرمز
کاربرد اصلی: تشخیص مانع و جسم نزدیک
ولتاژ کاری: 3 تا 5 ولت DC
جریان مصرفی: حدود 30 میلی‌آمپر در 5 ولت
فاصله تشخیص: حدود 2 تا 30 سانتی‌متر
زاویه دید: 35 درجه

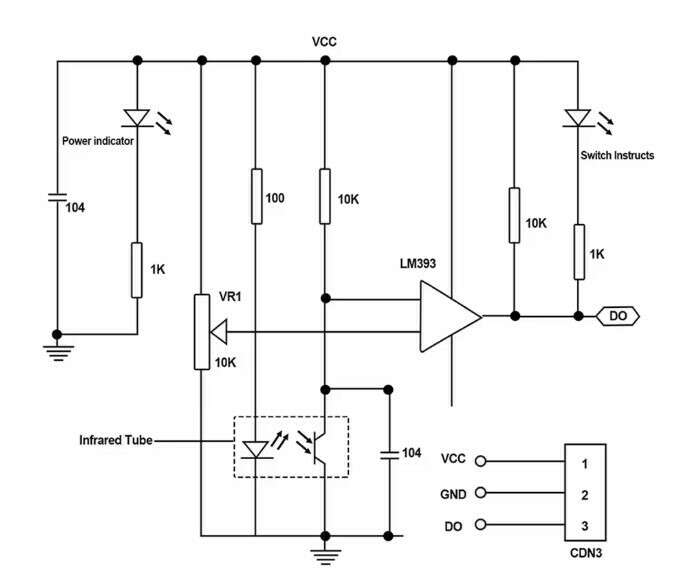

چیپ مقایسه کننده: LM393
نوع خروجی: دیجیتال (صفر و یک منطقی)
حساسیت: قابل تنظیم با پتانسیومتر

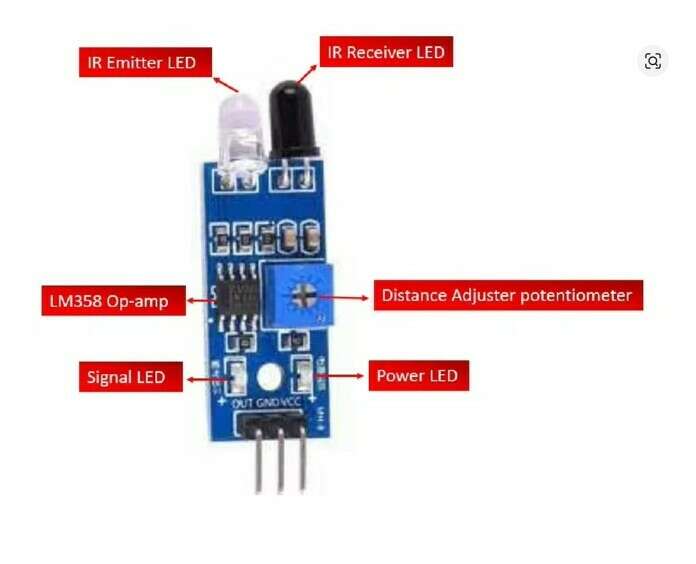

نشانگر LED: دو عدد دارد (قرمز رنگ برای تغذیه و سبز رنگ برای تشخیص جسم خارجی)

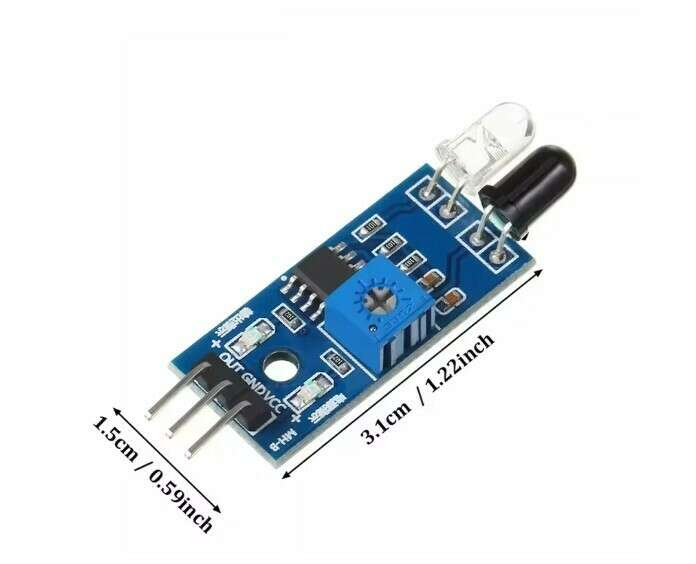

ابعاد: 3.2CM * 1.4CM
سازگاری: مناسب آردوینو و انواع میکروکنترلر
کاربردها: رباتیک، تشخیص مانع، شمارنده اجسام، اتوماسیون ساده
