ماژول پاوربانک T6845 | شارژ و دشارژ باتری لیتیومی 3.7 ولت با خروجی 5 ولت 1 آمپر با سوکت Micro USB
ماژول پاوربانک کوچک T6845 با سوکت Micro USB یک برد جمعوجور، کاربردی و اقتصادی برای ساخت پاوربانکهای سفارشی و پروژههای تغذیه 5 ولت است. این ماژول برای باتریهای لیتیومی 3.7 ولت طراحی شده و میتواند انرژی باتری را به خروجی USB 5 ولت تبدیل کند تا برای تغذیه یا شارژ دستگاههای سبک و قابلحمل مورد استفاده قرار بگیرد.
اگر به دنبال یک ماژول پاوربانک کوچک برای ساخت مدارهای پرتابل، چراغ شارژی، پروژههای DIY یا تبدیل باتری 18650 به خروجی USB هستید، T6845 یکی از گزینههای محبوب و ساده بازار است. این برد با داشتن ورودی Micro USB، فرآیند شارژ باتری را آسان میکند و در عین حال با خروجی 5 ولت USB، تغذیهای مناسب برای مصرفکنندههای سبک ارائه میدهد.
این ماژول معمولاً بهعنوان یک ماژول شارژ و دشارژ باتری لیتیومی شناخته میشود؛ یعنی هم باتری را شارژ میکند و هم هنگام نیاز، انرژی ذخیرهشده را به خروجی 5 ولت تبدیل میکند. همین ویژگی باعث شده در ساخت پاوربانکهای دستساز، ابزارهای قابلحمل و پروژههای الکترونیکی کوچک بسیار پرکاربرد باشد. ابعاد کوچک، نصب آسان و قیمت مناسب نیز از دلایل محبوبیت این برد در بین کاربران حرفهای و مبتدی است.
مشخصات اصلی
• ورودی شارژtype c : با ولتاژ 5 ولت.
• خروجی مصرفکننده: USB استاندارد با ولتاژ 5 ولت و جریان حدود 1 آمپر.
• مناسب برای: باتری لیتیومی 18650 و سلولهای مشابه 3.6 تا 3.7 ولت.
• دارای مدار محافظ شارژ و دشارژ برای کنترل بهتر باتری.
• نشانگر وضعیت شارژ با LED روی برد.
کاربردها
این ماژول بیشتر برای ساخت پاوربانک کوچک، شارژ باتری لیتیومی، پروژههای DIY و وسایل قابلحمل استفاده میشود. اندازه کوچک آن باعث شده برای کیسهای جمعوجور و مدارهای سبک خیلی مناسب باشد.
نحوه کار
• از پورت Micro USB : برای شارژ باتری استفاده میشود.
• از پورت USB برای گرفتن خروجی 5 ولت و تغذیه مصرفکننده استفاده میشود.
• وقتی باتری در حال شارژ است، LED معمولاً چشمکزن یا روشن میشود و بعد از شارژ کامل حالت آن تغییر میکند.
نکات مهم
• این ماژول برای باتریهای لیتیومی 3.7 ولت طراحی شده، نه باتریهای 12 ولت یا اسیدی.
• جریان خروجی آن معمولاً 1 آمپر است، پس برای بارهای پرمصرف مناسب نیست.
• به دلیل ابعاد کوچک، برای پاوربانکهای جیبی و پروژههای سبک انتخاب خوبی است.
مشخصات فنی:
چیپ/مدل: T6845-C
نوع باتری قابل استفاده: Li-Ion / LiPo (3.6V، 3.7V، 4.2V) شامل 18650 و 14500
ولتاژ ورودی: 3.7V – 5.5V DC
ولتاژ خروجی: 5V DC
جریان خروجی: حداکثر 1A (1000mA)
جریان شارژ: حداکثر 1A (1000mA)
ولتاژ شارژ باتری: 4.2V ±1%
ولتاژ قطع دشارژ باتری: 2.9V
راندمان تبدیل: 85%
جریان استندبای: ≤8µA
پورت ورودی: Micro USB
پورت خروجی: USB نوع A

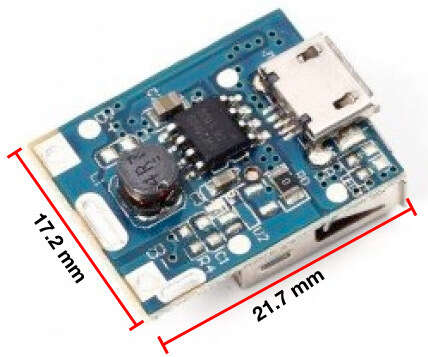

ابعاد: 1.8×2.2×1.1cm (20×18mm)
نشانگر وضعیت: LED قرمز (چشمکزن=شارژ، ثابت=شارژ کامل)
پرسش های متداول :
- آیا میتوان از این ماژول برای باتری 12 ولت استفاده کرد؟
خیر، این ماژول برای باتریهای 12 ولت یا اسیدی طراحی نشده است.
- آیا این ماژول مدار محافظ دارد؟
بله، این ماژول دارای مدار محافظ شارژ و دشارژ است.
- آیا میتوان چند باتری را به آن وصل کرد؟
بله، اما فقط بهصورت موازی. اتصال سری برای این ماژول مناسب نیست.
- حداکثر چند سلول باتری را پشتیبانی میکند؟
در برخی نسخهها تا 2 سلول موازی هم استفاده میشود.
- آیا این ماژول برای شارژ سریع مناسب است؟
خیر، چون خروجی آن معمولاً 1 آمپر است، برای شارژ سریع مناسب نیست.
- نشانگر LED چه کاربردی دارد؟
LED وضعیت شارژ و دشارژ باتری را نشان میدهد.
- آیا این ماژول برای مصرفهای پرقدرت مناسب است؟
خیر، این برد برای مصرفهای سبک تا متوسط طراحی شده است.
