ماژول شارژ و دشارژ باتری لیتیومی تک سل با نشانگر درصد شارژ MH-CD42

اگر به دنبال یک ماژول شارژ باتری لیتیومی تک سل هستید که هم شارژ باتری را انجام دهد و هم بتواند در زمان دشارژ، خروجی پایدار و قابل‌اعتماد ارائه کند، MH-CD42 یکی از گزینه‌های بسیار مناسب و پرکاربرد است. این ماژول برای باتری‌های تک‌سل 3.7 ولتی مثل 18650 طراحی شده و با ورودی 5 ولت DC، باتری را تا ولتاژ فول شارژ 4.2 ولت شارژ می‌کند. در بسیاری از پروژه‌ها، همین سادگی در کنار ابعاد کوچک باعث شده این برد به یک انتخاب محبوب برای طراحان تجهیزات قابل‌حمل و سازندگان پاوربانک تبدیل شود.

یکی از مهم‌ترین مزیت‌های این برد، وجود نشانگر درصد شارژ روی خود ماژول است. این نشانگر به کاربر کمک می‌کند بدون نیاز به نمایشگر یا مدار جانبی، وضعیت تقریبی باتری را سریع بررسی کند. در کاربردهای عملی، این ویژگی بسیار مفید است؛ چون هم فرآیند استفاده را ساده‌تر می‌کند و هم تجربه کاربری بهتری می‌سازد. علاوه بر این، وجود مدارهای حفاظتی برای شارژ بیش از حد، جریان اضافه، اتصال کوتاه و افزایش دما، باعث می‌شود این برد برای استفاده‌های نیمه‌حرفه‌ای و حرفه‌ای نیز مناسب باشد.

MH-CD42 به‌طور خاص برای پروژه‌هایی طراحی شده که نیاز به منبع تغذیه سبک، فشرده و قابل‌شارژ دارند. خروجی 5 ولت آن باعث می‌شود بتوان از باتری تک‌سل برای تغذیه ماژول‌ها، میکروکنترلرها، سنسورها و بسیاری از مدارهای پرتابل استفاده کرد. بنابراین اگر قصد ساخت پاوربانک، چراغ شارژی، ابزار قابل‌حمل یا سیستم تغذیه کوچک دارید، این ماژول می‌تواند بخش اصلی مدیریت انرژی پروژه شما باشد.

• ساخت پاوربانک‌های کوچک تک سل.

• شارژ باتری‌های 18650 تک‌سل.

• چراغ شارژی و تجهیزات قابل‌حمل.

• پروژه‌های آموزشی و DIY و نمونه‌سازی الکترونیکی.

راه‌اندازی این ماژول بسیار ساده است.

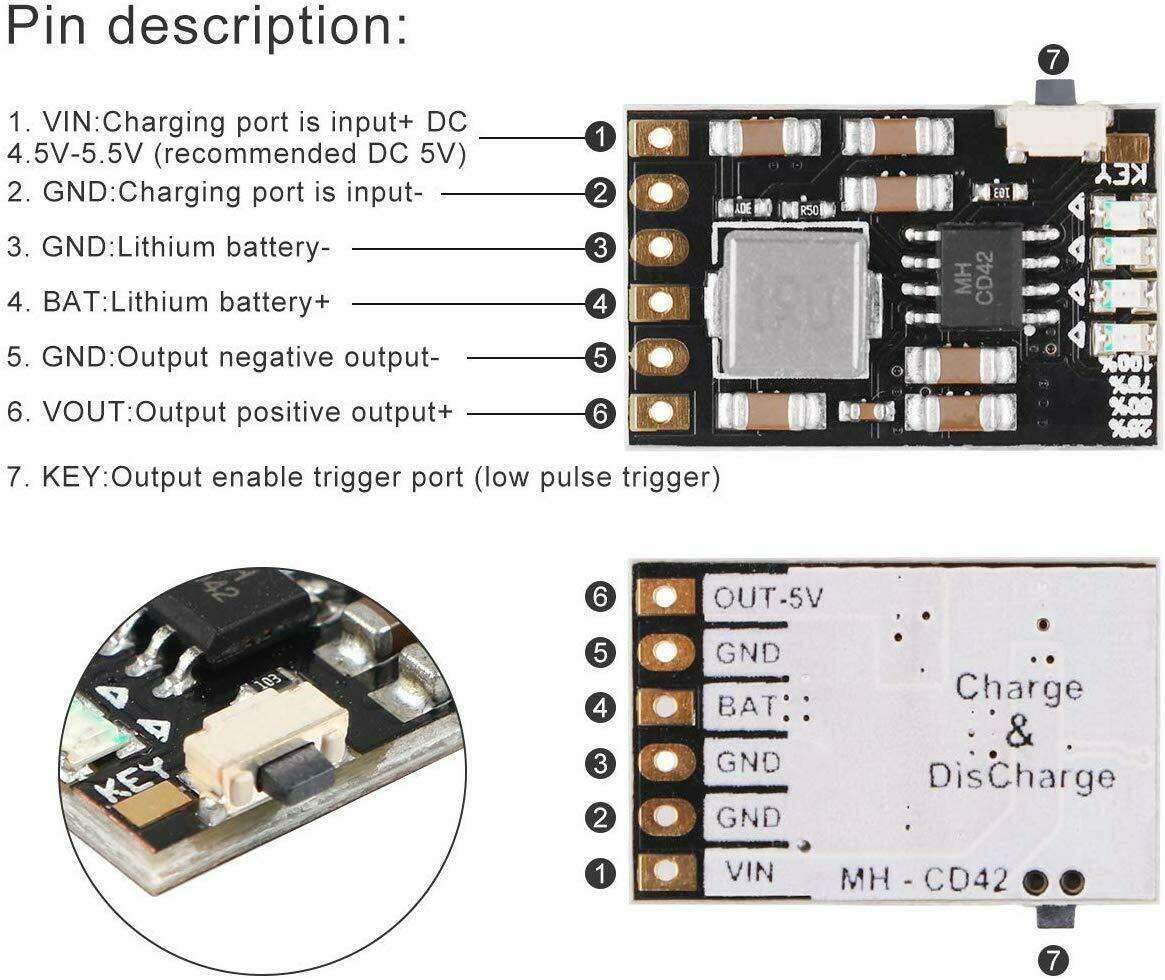

• ابتدا ورودی 5 ولت DC را به پد های VINو GND برد متصل می‌کنید و سپس باتری تک‌سل 3.7 ولت را به پایه‌های BAT و GND وصل می‌نمایید.

• پس از آن، ماژول شروع به مدیریت شارژ و دشارژ باتری می‌کند و نشانگر LED وضعیت تقریبی شارژ را نمایش می‌دهد.

• اگر قصد دارید از خروجی 5 ولت برای تغذیه یک مدار دیگر استفاده کنید، کافی است مصرف‌کننده را به پد های خروجی VOUT و GND مناسب برد متصل نمایید.

• در زمان شارژ کلید کارایی ندارد. اگر کلید را یکبار فشار دهید خروجی فعال می شود و اگر دو بار فشار دهید خروجی را قطع می کند.

در پروژه‌های واقعی، بهتر است قبل از اتصال بار اصلی، ابتدا ماژول را با یک باتری سالم و یک بار سبک تست کنید تا از عملکرد صحیح شارژ و دشارژ مطمئن شوید. همچنین استفاده از باتری باکیفیت و هم‌سطح، نقش مهمی در افزایش عمر و پایداری سیستم دارد.

• این ماژول فقط برای باتری تک‌سل 3.7 ولت مناسب است و برای پک‌های چندسل نباید استفاده شود.

• ورودی 5 ولت بهترین گزینه برای شارژ پایدارتر و ایمن‌تر است.

• اگر بار مصرفی شما بیش تر از 2 آمپر باشد از خود باتری ها خروجی را بگیرید و از پد های خروجی روی برد استفاده کنید در غیر این صورت به ماژول آسیب وارد می شود.

• برای افزایش عمر باتری، از باتری سالم و با ظرفیت مشابه استفاده کنید.

• در پروژه‌های قابل‌حمل، تهویه و کیفیت اتصال‌ها اهمیت زیادی دارد.
