ماژول شارژر باتری TP4056 تک چیپ با سوکت اندروید

ماژول شارژر باتری لیتیومی TP4056 با سوکت Micro USB (تک چیپ) | برد شارژ تک سل

ماژول شارژر باتری TP4056 با سوکت Micro USB و تک چیپ یک برد شارژ کوچک، کاربردی و اقتصادی برای شارژ ایمن باتری‌های لیتیوم یون (Li-Ion) و لیتیوم پلیمر (Li-Po) تک سل 3.7 ولت است. این ماژول با بهره‌گیری از آی‌سی TP4056، فرآیند شارژ را به‌صورت خودکار و بر اساس الگوریتم استاندارد جریان ثابت/ولتاژ ثابت (CC/CV) انجام می‌دهد و گزینه‌ای مناسب برای انواع پروژه‌های الکترونیکی، سیستم‌های قابل حمل، پاوربانک‌های سفارشی، تجهیزات IoT و محصولات مبتنی بر باتری لیتیومی محسوب می‌شود.
استفاده از کانکتور Micro USB یکی از مهم‌ترین مزیت‌های این نسخه است. امروزه بیشتر شارژرهای تلفن همراه، آداپتورها و پاوربانک‌ها از این استاندارد پشتیبانی می‌کنند؛ بنابراین برای تغذیه ماژول می‌توانید از کابل‌های Micro USB رایج استفاده کنید.ذالبته باید توجه داشت که درگاه Micro USB این ماژول صرفاً برای تأمین ولتاژ 5 ولت ورودی استفاده می‌شود و از قابلیت‌های پیشرفته استاندارد مانند USB Power Delivery (PD) پشتیبانی نمی‌کند. تنها کافی است یک منبع تغذیه 5 ولت DC مانند شارژر موبایل یا پورت USB را به ماژول متصل کنید تا عملیات شارژ باتری به‌صورت خودکار آغاز شود.
این ماژول برای شارژ انواع باتری‌های لیتیوم یون 3.7 ولت مانند باتری‌های 18650، 14500، 16340 و همچنین باتری‌های لیتیوم پلیمر (Li-Po) تک سل مناسب است.توجه داشته باشید که این برد تنها برای باتری‌های تک سل (1S) طراحی شده و نباید برای شارژ پک‌های دو سل سری، سه سل سری یا بیشتر به‌کار رود.

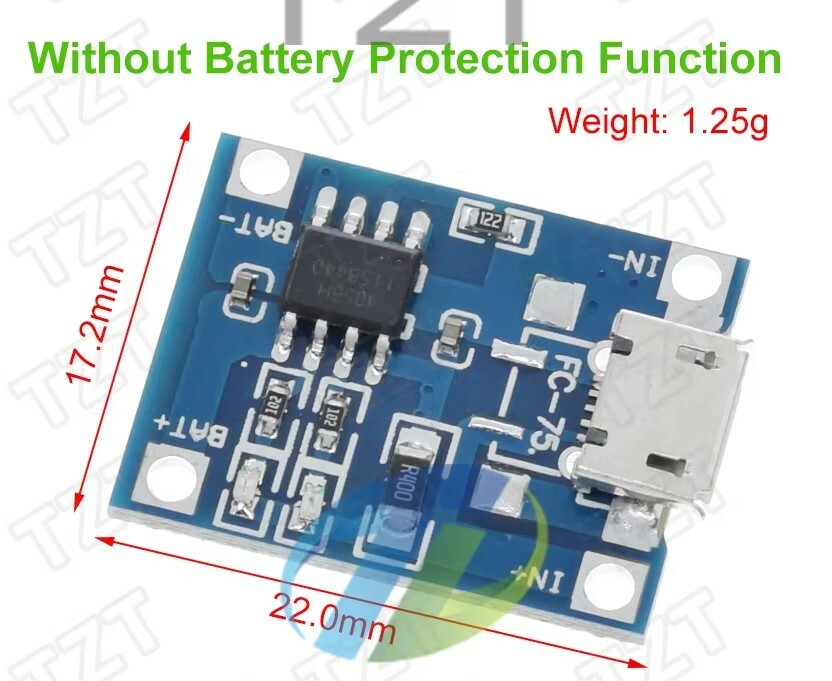

در نسخه‌های تک چیپ، مدار تنها شامل آی‌سی شارژ TP4056 است و معمولاً فاقد مدار محافظت از باتری (Protection Circuit) مبتنی بر آی‌سی‌هایی مانند DW01A و ماسفت‌های حفاظتی است. بنابراین اگر از باتری بدون برد محافظ استفاده می‌کنید، لازم است حفاظت باتری به‌صورت جداگانه تأمین شود.

این ماژول معمولاً دارای دو LED نشانگر وضعیت است که فرآیند شارژ را نمایش می‌دهند:
• LED قرمز: شارژ باتری در حال انجام است.
• LED آبی یا سبز: شارژ کامل شده یا باتری آماده استفاده است. .
ماژول TP4056 Micro USB به دلیل سادگی استفاده، قیمت مناسب و عملکرد قابل اعتماد، این ماژول یکی از پرکاربردترین بردهای شارژ باتری در میان دانشجویان، مهندسان الکترونیک و علاقه‌مندان به پروژه‌های DIY محسوب می‌شود.همچنین این ماژول برای شارژ باتری‌های نیکل-کادمیوم (Ni-Cd)، نیکل-متال هیدرید (Ni-MH)، سرب-اسید و سایر انواع باتری‌ها طراحی نشده است و استفاده از آن برای این باتری‌ها می‌تواند باعث آسیب به باتری یا مدار شارژ شود.

کاربردها

کاربردهای رایج
• شارژ باتری‌های لیتیوم یون (Li-Ion) تک سل 3.7 ولت
• شارژ باتری‌های لیتیوم پلیمر (Li-Po) تک سل
• شارژ باتری‌های 18650، 14500، 16340 و سایر سلول‌های 3.7 ولتی
• پروژه‌های آردوینو و میکروکنترلرها
• پروژه‌های مبتنی بر ESP8266، ESP32 و STM32
• تجهیزات اینترنت اشیا (IoT)
• ساخت پاوربانک‌های سفارشی
• چراغ‌های شارژی و روشنایی قابل حمل
• اسپیکرهای شارژی
• تجهیزات پزشکی و اندازه‌گیری قابل حمل
• پروژه‌های DIY و آموزشی
• سیستم‌های تغذیه مبتنی بر باتری لیتیومی

راه‌اندازی

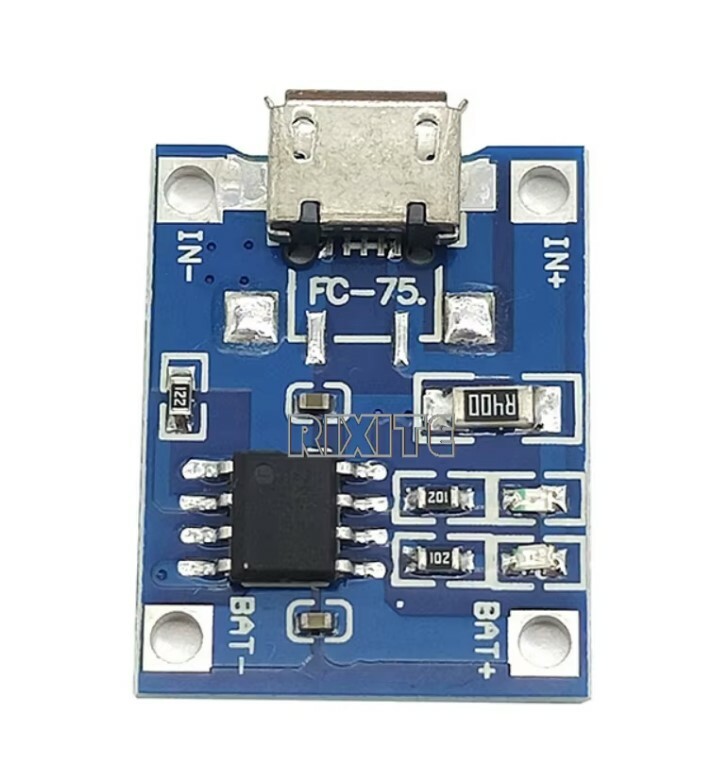

• شناسایی پایه‌ها
این ماژول معمولاً دارای چهار پد اتصال است:
پایه عملکرد
IN+ ورودی مثبت 5 ولت
IN- ورودی منفی (GND)
B+ مثبت باتری
B- منفی باتری
“قبل از اتصال، قطب مثبت و منفی باتری را بررسی کنید. اتصال اشتباه می‌تواند باعث آسیب به برد یا باتری شود.”
• اتصال منبع تغذیه
ولتاژ مجاز در محدوده (4.5V-5.5V DC) را از طریق سوکت Micro USB یا پایه‌های IN+ و IN- به ماژول با رعایت قطبیت های مثبت و منفی اعمال کنید. توصیه شده 5 V DC است.منابع تغذیه مناسب:
• شارژر موبایل 5 ولت معمولی
• پورت USB کامپیوتر
• آداپتور 5 ولت
• پاوربانک با قابلیت شارژ معمولی
• شروع فرآیند شارژ
پس از اعمال تغذیه : LEDقرمز معمولاً نشان‌دهنده شارژ باتری است. پس از تکمیل شارژ، LED آبی یا سبز (بسته به نسخه) روشن می‌شود.

نکات مهم

1. فقط برای باتری‌های تک سل با ولتاژ نامی 3.7 V DC و ولتاز شارژ کامل 4.2 V DC استفاده کنید. این ماژول فقط برای باتری‌های لیتیومی تک سل (1S) طراحی شده است. از شارژ موارد زیر با این ماژول خودداری کنید:
• پک 2 سل (2S)
• پک 3 سل (3S)
• پک‌های چند سل سری و موازی
• باتری‌های سرب اسیدی
• باتری‌های NiMH
• باتری‌های NiCd
2. این نسخه «تک چیپ» مدار محافظ باتری ندارد پس در نحوه اتصالات و زمان شارژ دقت کافی را داشته باشید و در صورت لزوم می توانید مدار محافظ تک سل را از طریق لینک زیر مشاهده و تهیه نمایید :

خرید شارژر باتری 1 سل

اگر باتری شما مدار محافظ داخلی ندارد، بهتر است از ماژول محافظ باتری یا باتری‌های Protected استفاده کنید. این مدل از شارزر مدل سه چیپ همراه با محاظت باتری هم دارد که می توانید از طریق لینک زیر مشاهده و تهیه نمایید:

ماژول محافظ باتری

3. از اتصال همزمان بار سنگین خودداری کنید ساین ماژول یک شارژر باتری است و برای تغذیه مستقیم بارهای پرمصرف طراحی نشده است. اگر هنگام شارژ، مصرف‌کننده و یا باتری جریان زیادی از باتری بکشد (بیش از 1A)، ممکن است فرآیند شارژ به‌درستی انجام نشود و به ماژول آسیب می زند..
4. به قطبیت باتری و تغذیه توجه کنید : اتصال معکوس قطب‌ها و منبع تغذیه ممکن است موجب آسیب دائمی به برد یا باتری شود.
5. از باتری سالم استفاده کنید از شارژ باتری‌هایی که:متورم شده‌اند ،آسیب فیزیکی دارند ،نشتی دارند ،بیش از حد داغ می‌شوند خودداری کنید.
6. تهویه مناسب را فراهم کنید هنگام شارژ با جریان بالا، آی‌سی TP4056 ممکن است گرم شود. قرار دادن ماژول در محیط با تهویه مناسب به افزایش عمر آن کمک می‌کند.
7. از کابل USB مناسب استفاده کنید استفاده از کابل Micro USB بی‌کیفیت یا با مقاومت و کیفیت بالا می‌تواند باعث افت ولتاژ و کاهش سرعت شارژ شود.
8. از اتصال کوتاه جلوگیری کنید اتصال کوتاه بین پایه‌های باتری یا ورودی تغذیه می‌تواند به برد، منبع تغذیه یا باتری آسیب برساند.
9. جریان شارژ را متناسب با ظرفیت باتری انتخاب کنید در بسیاری از بردهای TP4056، جریان معمولاً به‌صورت پیش‌فرض حدود 1 آمپر است. اگر باتری ظرفیت پایینی دارد، بهتر است جریان شارژ متناسب با ظرفیت آن تنظیم شود تا عمر باتری کاهش نیابد.
