ماژول سنسور حرکت مادون قرمز HC-SR501 – تشخیص حرکت بدن – PIR
ماژولی برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط با زاویه 120 درجه
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 134,000 تومان |
| 10 تعداد | 3 % | 129,980 تومان |
| 50+ تعداد | 6 % | 125,960 تومان |
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول سنسور حرکت مادون قرمز HC-SR501 | سنسور PIR تشخیص حرکت بدن
ماژول HC-SR501 یک سنسور PIR دقیق و کممصرف برای تشخیص حرکت بدن انسان و اجسام گرم است که بهخاطر نصب آسان، خروجی دیجیتال و قابلیت تنظیم، در پروژههای روشنایی هوشمند، امنیت و آردوینو بسیار محبوب شده است. این ماژول معمولاً با ولتاژ 5 تا 20 ولت DC کار میکند و برد تشخیص آن بسته به تنظیمات و شرایط محیطی، حدود 3 تا 7 متر است.
HC-SR501 بر پایه فناوری Passive Infrared کار میکند و تغییرات تابش مادون قرمز ناشی از حرکت اجسام گرم، بهویژه بدن انسان، را شناسایی میکند.
این سنسور برای پروژههایی که نیاز به تشخیص حضور افراد دارند، انتخابی بسیار کاربردی است؛ مثل روشن شدن خودکار چراغها، فعالسازی آلارم، کنترل دربهای اتوماتیک و اتوماسیون خانگی. زاویه دید آن حدود 120 درجه است و بهکمک ولومهای روی برد میتوان حساسیت و زمان تأخیر خروجی را تنظیم کرد.
کاربردها
• سیستمهای امنیتی و دزدگیر.
• روشنایی هوشمند خانه، پارکینگ و راهرو ها براساس حرکت و یا حضور افراد.
• دربهای اتوماتیک و کنترل ورود و خروج.
• اتوماسیون صنعتی و پروژههای کنترلی.
• پروژههای آردوینو، رباتیک و سیستمهای تشخیص حضور.
راهاندازی
برای راهاندازی HC-SR501، ابتدا پایههای تغذیه را به منبع DC مناسب 5 تا 20 ولت DC وصل کنید و سپس خروجی ماژول را به ورودی دیجیتال برد کنترلی یا میکروکنترلر متصل نمایید. پس از روشن شدن، چند ثانیه زمان لازم است تا سنسور پایدار شود و آماده تشخیص حرکت گردد.

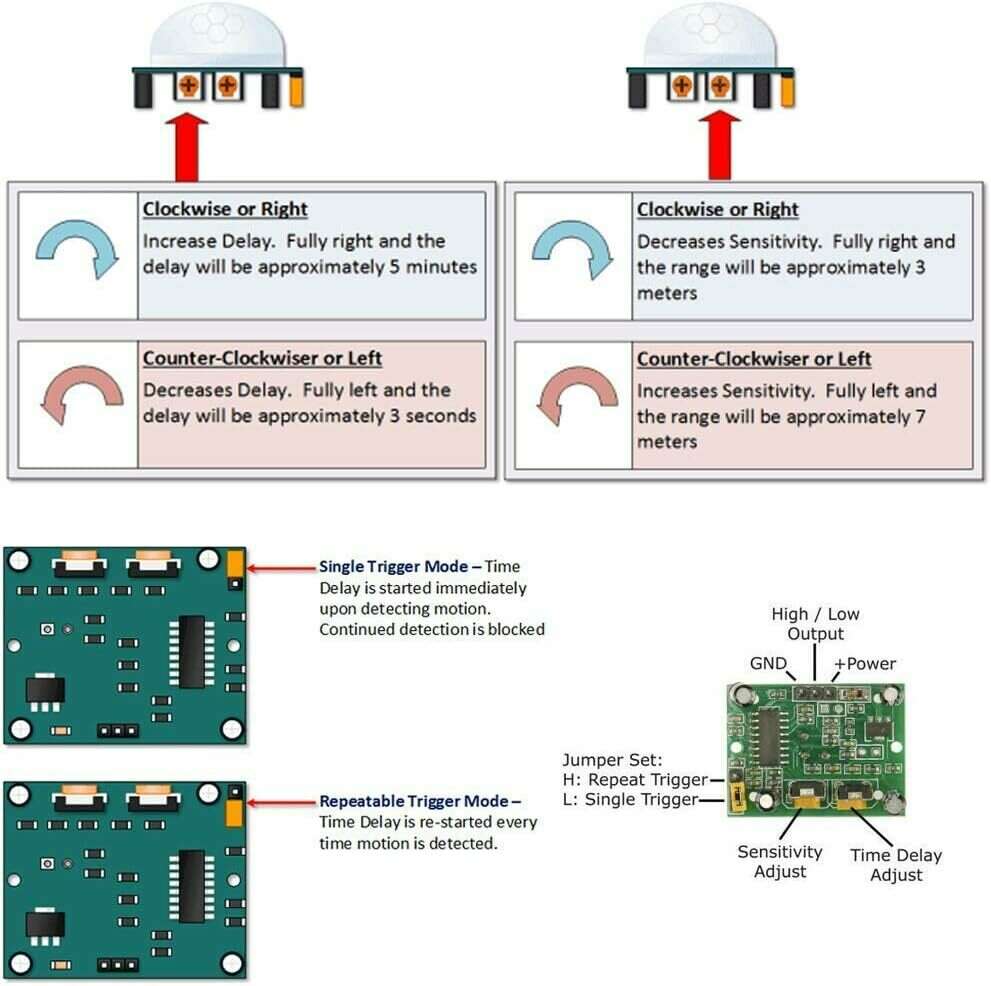

برای تنظیم بهتر، از پتانسیومتر های (پیچها) روی برد برای تغییر حساسیت و زمان نگهداری خروجی استفاده کنید. اگر سنسور در محیطی با تغییرات دمایی شدید، باد مستقیم یا نور خورشید نصب شود، ممکن است دقت تشخیص کاهش پیدا کند؛ بنابراین محل نصب نقش مهمی در عملکرد نهایی دارد.

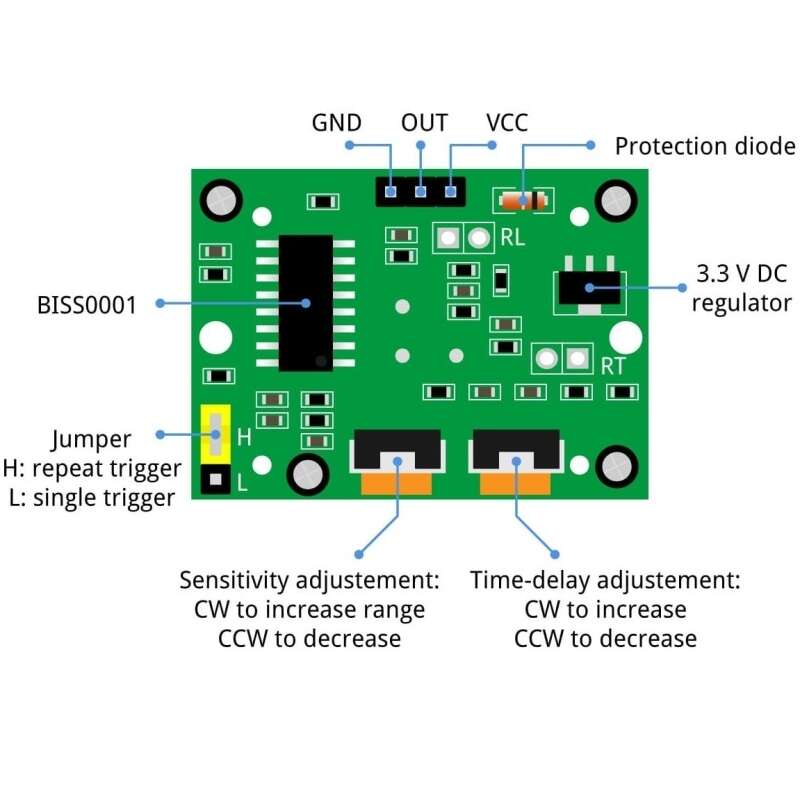

پایه H , L :
پایه H این امکان را می دهد که سطح ولتاژ تحریک در خروجی تا زمان تشخیص حرکت و یا حضور ادامه داشته باشد.
پایه L این امکان را می دهد که سطح ولتاژ تحریک در خروجی در زمان تشخیص حرکت و یا حضور یکبار براساس تاخیر تنظیم شده اعمال شود و به حالت اولیه برگردد.
نکات مهم در استفاده
• این سنسور برای تشخیص حرکت اجسام گرم و انسان مناسب است، نه اجسام سرد یا بیحرکت.
• بعد از روشنکردن، چند ثانیه صبر کنید تا خروجی پایدار شود.
• زاویه و ارتفاع نصب روی کیفیت تشخیص تأثیر مستقیم دارد.
• برای پروژههای بیرونی، محافظت در برابر شرایط محیطی اهمیت زیادی دارد.
• خروجی سنسور به صورت دیجیتال0 تا 3.3 ولت می باشد مناسب برای انتقال به برد کنترلری یا میکروکنترلر ها است.
• برای نصب راحتر این ماژول دارای قاب می باشد که می توانید از لینک زیر تهیه کنید:
مشخصات فنی:
مدل: HC-SR501
نوع سنسور: PIR / Passive Infrared
ولتاژ کاری: 5 تا 20 ولت DC
خروجی: دیجیتال TTL
سطح خروجی: 0 تا 3.3 ولت
برد تشخیص: 3 تا 7 متر
زاویه دید: حدود 120 درجه

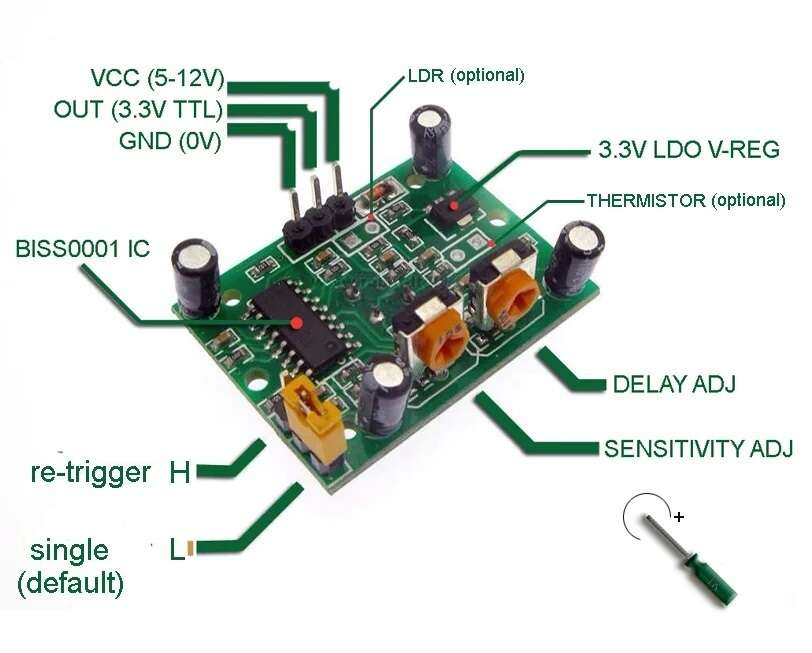

آیسی کنترل: BISS0001
حسگر داخلی: LHI778
زمان تأخیر: قابل تنظیم (0.3~18 sec)
حساسیت: قابل تنظیم
تکرار TRIGGER در خروجی: دارد (پایه H,L)
مصرف در حالت آمادهبهکار: بسیار کم
کاربرد اصلی: تشخیص حرکت بدن و اجسام گرم وکنترل خودکار
ابعاد: 32*24 میلی متر
پرسش و پاسخ
آیا HC-SR501 برای آردوینو مناسب است؟
بله، خروجی دیجیتال این ماژول آن را برای آردوینو و سایر میکروکنترلرها بسیار مناسب میکند.
برد تشخیص چقدر است؟
بهطور معمول بین 3 تا 7 متر است و بسته به شرایط محیطی و تنظیمات قابل تغییر است.
آیا میتوان حساسیت را تنظیم کرد؟
بله، این ماژول دارای قابلیت تنظیم حساسیت و زمان تأخیر است.
این سنسور چه چیزی را تشخیص میدهد؟
تغییرات مادون قرمز ناشی از حرکت بدن انسان یا اجسام گرم را تشخیص میدهد.
آیا برای روشن کردن چراغ مناسب است؟
بله، یکی از رایجترین کاربردهای آن روشنایی هوشمند و کنترل چراغهاست.
آیا امکان ثابت ماندن روجی وجود دارد ؟
بله. پایه H این امکان را می دهد که سطح ولتاژ تحریک در خروجی تا زمان تشخیص حرکت و یا حضور ادامه داشته باشد.
پایه L این امکان را می دهد که سطح ولتاژ تحریک در خروجی در زمان تشخیص حرکت و یا حضور یکبار براساس تاخیر تنظیم شده اعمال شود و به حالت اولیه برگردد.
