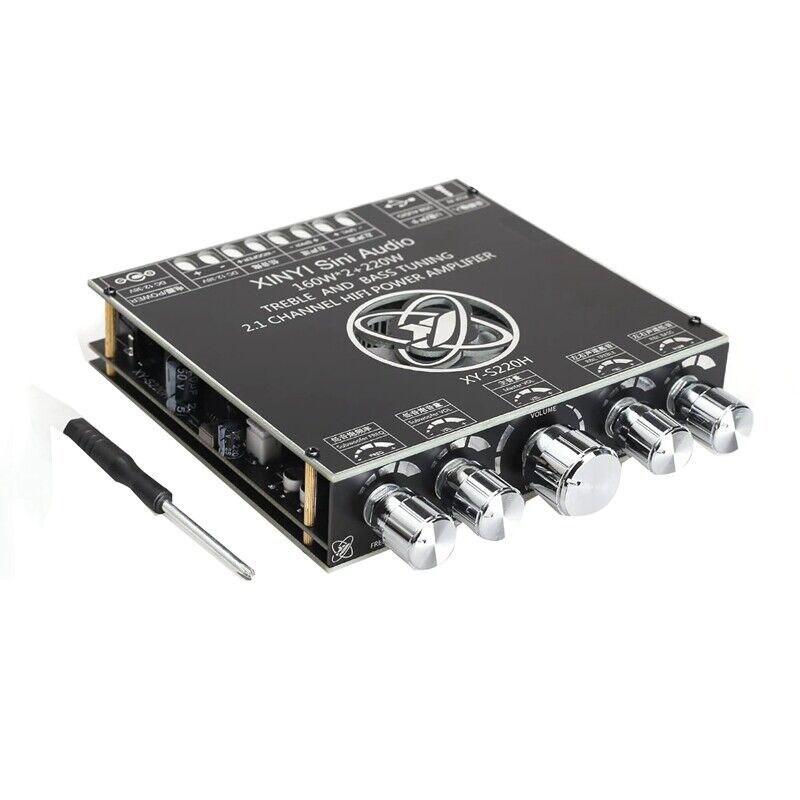

ماژول آمپلی فایر 2.1 کانال XY-S220H توان 2×160 + 220 وات بلوتوثی
ماژول آمپلی فایر XY-S220H با ساختار 2.1 کانال طراحی شده است؛ به این معنی که دارای خروجی مستقل برای بلندگوی چپ، بلندگوی راست و سابووفر است. توان اعلامشده این ماژول شامل حداکثر 160 وات برای هر کانال استریو و حداکثر 220 وات برای کانال سابووفر است. البته توان واقعی خروجی به عواملی مانند ولتاژ منبع تغذیه، جریان منبع، امپدانس بلندگو، کیفیت سیمکشی و شرایط کاری مدار بستگی دارد. این توان بالا باعث میشود XY-S220H برای ساخت سیستمهای صوتی قدرتمند مناسب باشد.
این برد آمپلی فایر 2.1 کانال انتخابی مناسب برای افرادی است که قصد دارند یک سیستم صوتی سفارشی بسازند. با استفاده از این ماژول میتوان اسپیکرهای چپ و راست را بهصورت استریو راهاندازی کرد و یک سابووفر مجزا نیز برای تقویت فرکانسهای پایین به سیستم اضافه نمود.ساختار 2.1 کاناله باعث میشود صدا از تفکیک بهتری برخوردار باشد و کاربر بتواند یک سیستم صوتی متعادل شامل صدای استریو و بیس قدرتمند ایجاد کند. به همین دلیل، این ماژول برای ساخت اسپیکرهای قابلحمل، سیستمهای صوتی خانگی، پروژههای الکترونیکی و تجهیزات صوتی سفارشی کاربرد دارد.
ماژول آمپلی فایر XY-S220H به Bluetooth 5.1 مجهز است و امکان اتصال بیسیم به انواع گوشی موبایل، تبلت، لپتاپ و دیگر دستگاههای سازگار را فراهم میکند.با استفاده از بلوتوث، میتوانید موسیقی، پادکست و سایر محتوای صوتی را بدون نیاز به کابل به سیستم صوتی منتقل کنید. این قابلیت، ماژول را به گزینهای مناسب برای ساخت اسپیکر بلوتوثی پرقدرت تبدیل کرده است.
یکی از مزایای ماژول آمپلی فایر XY-S220H ، پشتیبانی از ورودیهای مختلف صوتی است. علاوه بر بلوتوث، در این ماژول امکان استفاده از ورودیهایی مانند AUX، USB Flash و USB Sound Card وجود دارد.این تنوع ورودی باعث میشود کاربر بتواند سیستم صوتی خود را بر اساس نیاز پروژه طراحی کند. برای مثال، میتوان از اتصال بلوتوث برای پخش بیسیم، از AUX برای اتصال مستقیم منبع صوتی و از USB برای پخش فایلهای صوتی استفاده کرد.
این ماژول به کنترلر چرخشی مجهز است و امکان تنظیم صدا را فراهم میکند. در برخی نسخههای این برد، تنظیم پارامترهای مختلف صوتی مانند میزان صدای کلی، بیس و تریبل نیز امکانپذیر است. وجود کنترلهای فیزیکی روی برد باعث میشود استفاده از سیستم صوتی ساده و سریع باشد و کاربر بتواند بدون نیاز به کنترل نرمافزاری، تنظیمات صوتی را تغییر دهد.
با توجه به توان خروجی بالای آمپلی فایر، تولید حرارت هنگام کارکرد طبیعی است. به همین دلیل، ماژول XY-S220H به هیتسینک و سیستم خنککاری مجهز شده است تا گرمای تولیدشده در هنگام استفاده بهتر دفع شود.برای استفاده طولانیمدت و دستیابی به عملکرد پایدار، توصیه میشود ماژول در محفظهای با تهویه مناسب نصب شود و مسیر گردش هوا مسدود نشود.
ماژول XY-S220H دارای مدارهای حفاظتی داخلی برای محافظت بهتر از مدار در شرایط کاری مختلف است. این حفاظتها میتوانند در برابر شرایطی مانند افزایش دما، افت ولتاژ، اتصال کوتاه و کلیپینگ از مدار محافظت کنند.با وجود این حفاظتها، استفاده از منبع تغذیه مناسب و رعایت امپدانس مجاز بلندگوها همچنان ضروری است.
کاربردها
• ساخت اسپیکر بلوتوثی پرقدرت
• ساخت سیستم صوتی 2.1 کاناله
• ساخت آمپلی فایر خانگی
• ساخت سیستم صوتی DIY
• ساخت سیستم صوتی قابلحمل
• پروژههای صوتی دانشجویی و آموزشی
• ساخت سیستم صوتی سفارشی
• تقویت صدای تلویزیون یا منبع صوتی
• ساخت سیستم صوتی دارای سابووفر
• استفاده در پروژههای الکترونیکی حرفهای
راهاندازی
• برای راهاندازی ماژول آمپلی فایر XY-S220H، ابتدا یک منبع تغذیه DC مناسب با ولتاژ مجاز (DC12-38V / 10A یا جریان بالاتر) انتخاب کنید. منبع تغذیه باید توان و جریان کافی برای تأمین نیاز ماژول در توانهای بالا را داشته باشد. توصیه شده ولتاز بالای 15 ولت DC مثلا 24 ولت DC و 10 آمپر می باشد که میتوانید از طریق لینک زیر تهیه نمایید:
“سپس سیمهای مثبت و منفی منبع تغذیه را با رعایت قطبیت به ورودی تغذیه ماژول متصل کنید. “
• بلندگوی چپ، بلندگوی راست و سابووفر را با رعایت قطبیت ها به خروجیهای مربوطه متصل نمایید. مثلا برای حداکثر توان خروجی برای بلندگوی راست و چپ :
160W / 4 Ω- 36VDC
80W / 8 Ω- 36VDC
و برای حداکثر توان خروجی برای سابووفر :
220W / 3 Ω- 36VDC
160W / 4 Ω- 36VDC
پیش از روشن کردن سیستم، امپدانس بلندگوها، قطبیت سیمها و صحت اتصالات را بررسی کنید. برای انتقال صدای خوب از سیم های دارای ضخامت مناسب و با کیفیت استفاده نمایید.
• پس از روشن شدن ماژول، میتوانید از طریق بلوتوث 5.1، کابل AUX یا سایر ورودیهای پشتیبانیشده مثل فلش مموری USB (تا 32GB و فرمت FAT32)، منبع صوتی خود را متصل کنید.

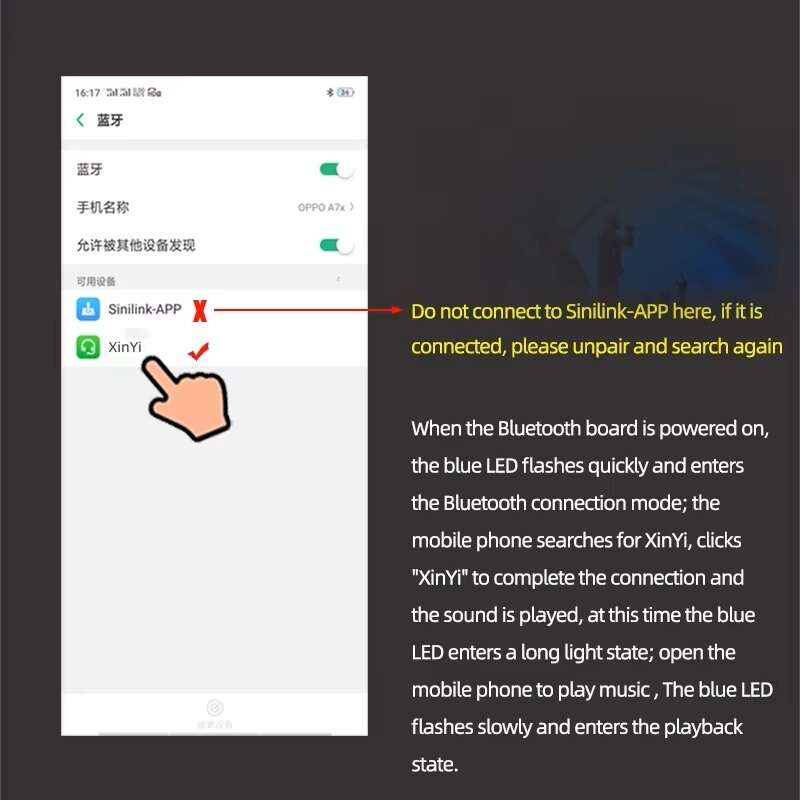

• بعد از روشن شدن دستگاه LED آبی رنگ شروع به چشمک زدن سریع می کند و آماده اتصال از طریق بلوتوث است . برای اتصال بلوتوث نام دستگاه XinYi را جست و جو کنید و متصل شوید در این حالت LED ثابت شده و در زمان پخش شروع به چشمک زدن آهسته می کند. اگر خواستید از طریق نرم افزار Sinilink APP متصل شوید یکبار اتصال را قطع کنید و دوباره از طریق نرم افزار اقدام کنید.

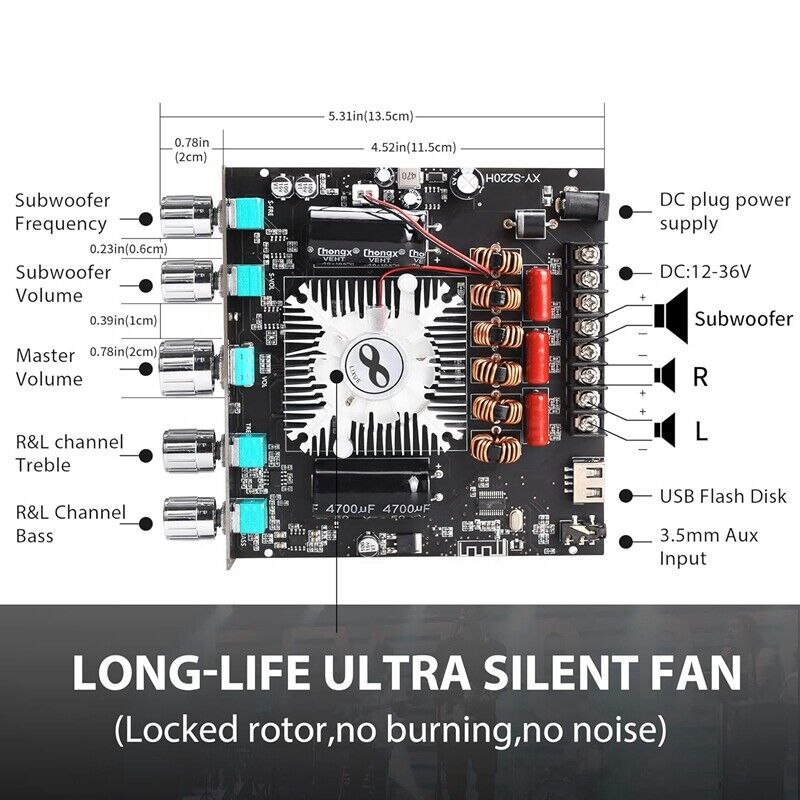

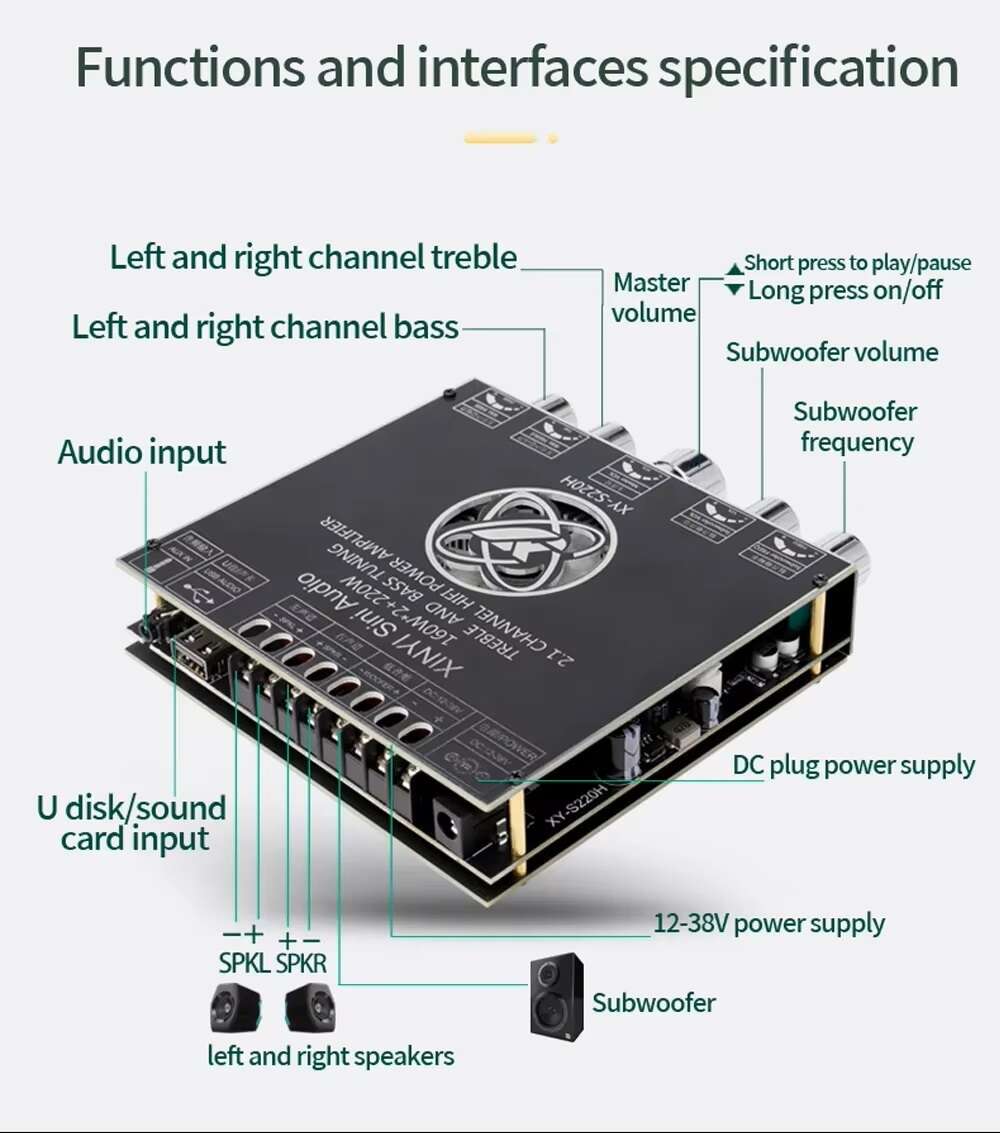

• دستگاه دارای پنچ ولوم است :
ولوم وسط با یکبار فشار PLAY/PAUSE و یکبار فشردن طولانی مدت ON/OFF
ولوم های سمت راست یکی تنظیم صدای باس و تریبل
ولوم های سمت چپ برای تنظیم صدای سابووفر

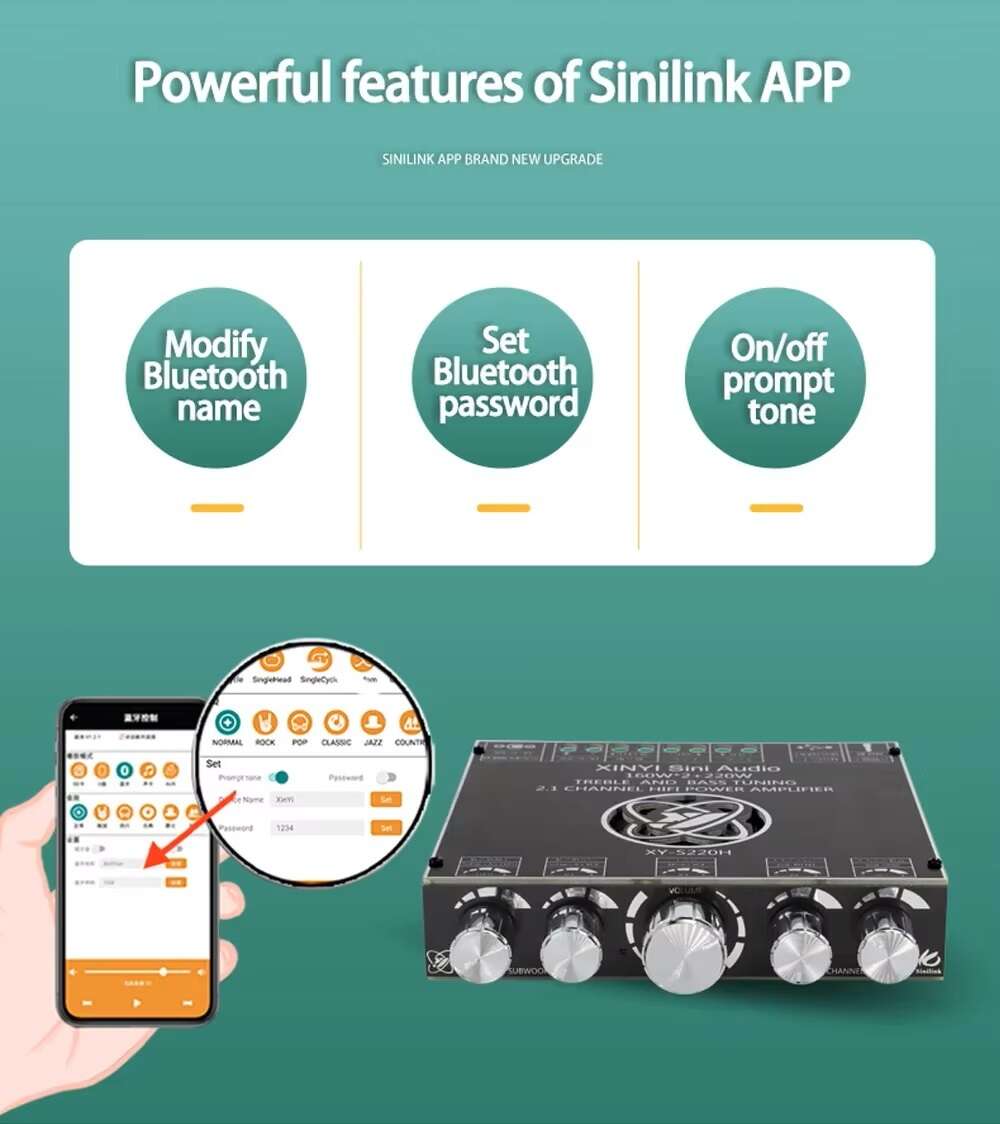

• برای استفاده بهتر از آمپلی فایر و امکانات بیشتر مثل تغییر نام دستگاه در صفحه بلوتوث و گذاشتن رمز عبور و یا قطع صدای اتصال می توانید نرم افزار Sinilink APP را روی گوشی نصب کنید . لینک نصب برای اندروید : https://sinilink.en.softonic.com/android
و یا به فایل بخش دیتاشیت محصول مراجعه نمایید.
نکات مهم هنگام استفاده
• از منبع تغذیهای با ولتاژ بالاتر از محدوده مجاز (DC12-38V / 10A یا جریان بالاتر) استفاده نکنید.
• منبع تغذیه باید توان و جریان کافی (جریان بالای 10 آمپر) برای تأمین توان موردنیاز آمپلیفایر و صدای خروجی با کیفیت، داشته باشد. می توانید منبع تغذیه های لازم را از طریق لینک زیر مشاهده و تهیه نمایید:
• خروجیهای بلندگو را به یکدیگر یا به زمین مشترک متصل نکنید.
• قبل از اتصال یا جدا کردن بلندگوها، تغذیه ماژول را قطع کنید.
• از بلندگوهایی با امپدانس سازگار با مشخصات ماژول و سیم های انتقال تغذیه و صدا با کیفیت و ضخامت مناسب استفاده کنید.
• برای کارکرد طولانیمدت در توان بالا، تهویه مناسب و خنک کاری ضروری است.
• هیتسینک و فن را هنگام کارکرد طولانیمدت مسدود نکنید.
• توان اعلامشده حداکثر توان شرایط خاص کاری است و توان واقعی به منبع تغذیه، امپدانس بلندگو و شرایط استفاده بستگی دارد.

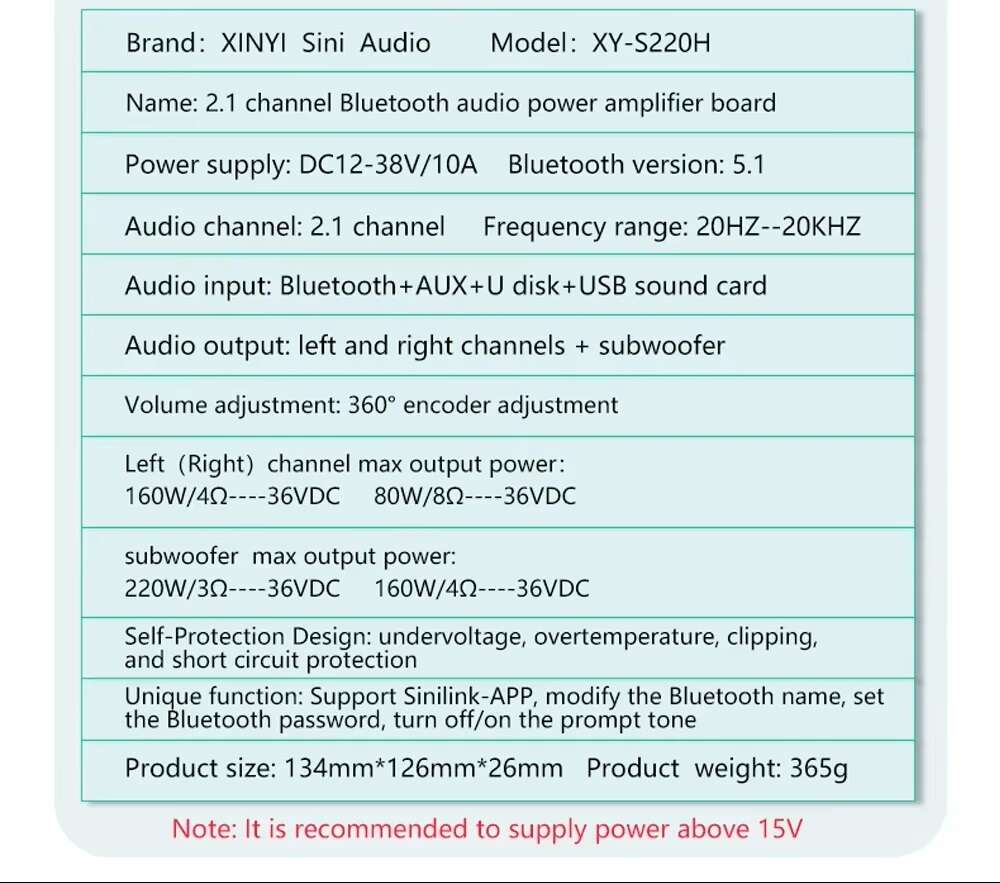

مشخصات فنی:
مدل محصول: XY-S220H
نوع محصول: ماژول آمپلیفایر صوتی بلوتوثدار
نوع آمپلیفایر: کلاس D
ساختار صوتی: 2.1 کانال
تعداد کانالها: 2 کانال استریو + 1 کانال سابووفر
توان خروجی کانال چپ (L): حداکثر 160 وات
توان خروجی کانال راست (R): حداکثر 160 وات
توان خروجی سابووفر (SUB): حداکثر 220 وات
امپدانس کانالهای راست و چپ: 4 تا 8 اهم
حداکثر توان خروجی کانالهای راست و چپ:
160W / 4Ω – 36VDC
80W / 8Ω – 36VDC
امپدانس سابووفر: حدود 3 تا 8 اهم
حداکثر توان خروجی سابووفر:
220W / 3Ω – 36VDC
160W / 4Ω – 36VDC
ولتاژ تغذیه: 12 تا 38 ولت DC
ولتاژ پیشنهادی برای توان بالاتر: 24 تا 36 ولت DC
جریان پیشنهادی منبع تغذیه: 10 آمپر یا بیشتر
نسخه بلوتوث: Bluetooth 5.1
ورودیهای صوتی: Bluetooth، AUX، USB Flash و USB Sound Card
فلش USB قابل پشتیبانی: تا 32GB با فرمت FAT32
خروجیهای صوتی: Left، Right و Subwoofer
محدوده پاسخ فرکانسی: حدود 20Hz تا 20kHz

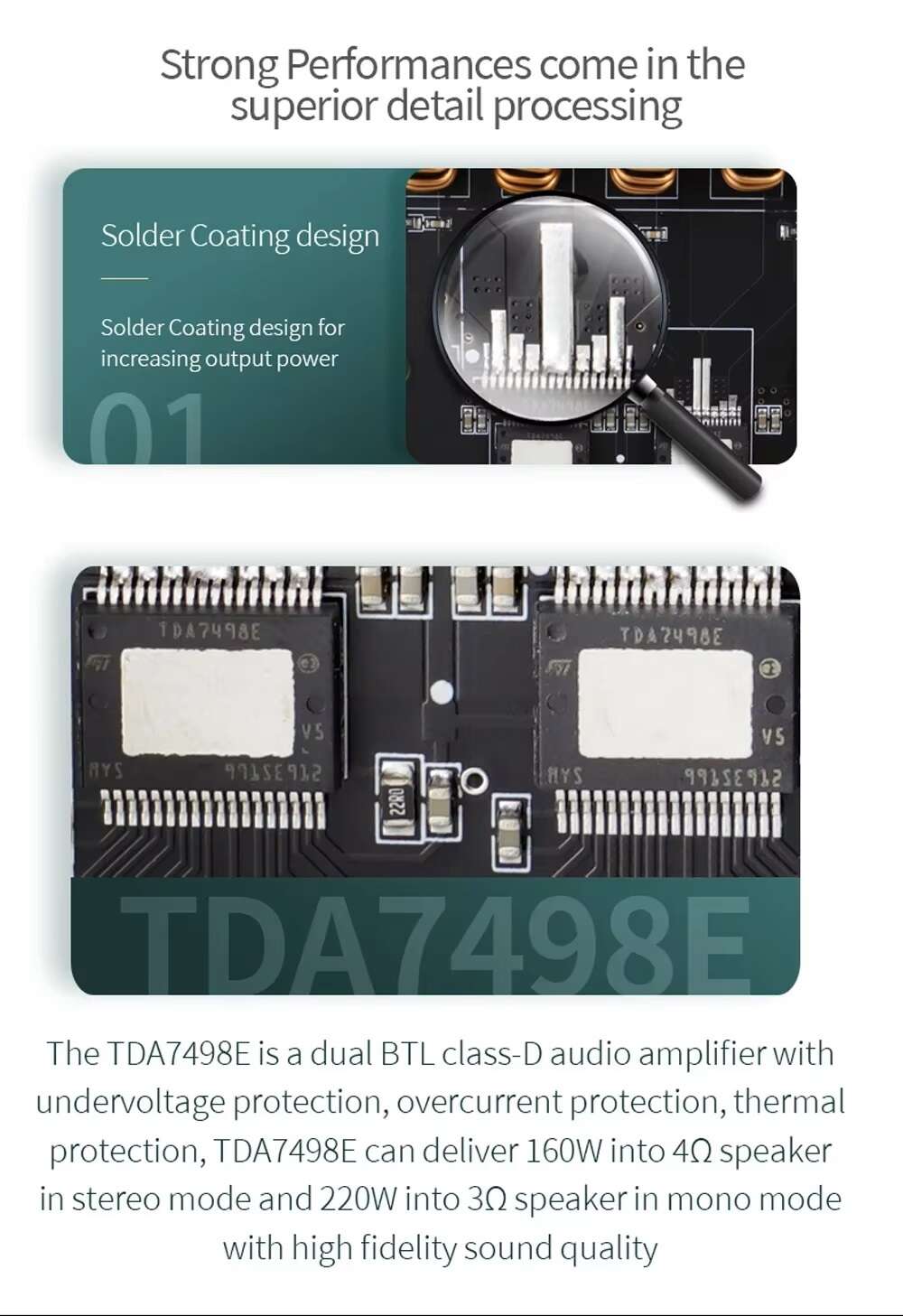

تراشه تقویتکننده: TDA7498E
کنترل صدا: ولوم چرخشی (Encoder)
تنظیمات صوتی: کنترل حجم صدا، باس، تریبل و سابووفر
پخش موسیقی از USB: دارد
قابلیت اتصال بیسیم: دارد
سیستم خنککاری: هیتسینک آلومینیومی و فن
حفاظت در برابر اتصال کوتاه: دارد
حفاظت حرارتی: دارد
حفاظت در برابر افت ولتاژ: دارد
حفاظت در برابر کلیپینگ: دارد
کاربرد اصلی: ساخت اسپیکر و سیستم صوتی 2.1
نوع پروژه: DIY، آموزشی، خانگی و حرفهای
منبع تغذیه همراه: ندارد

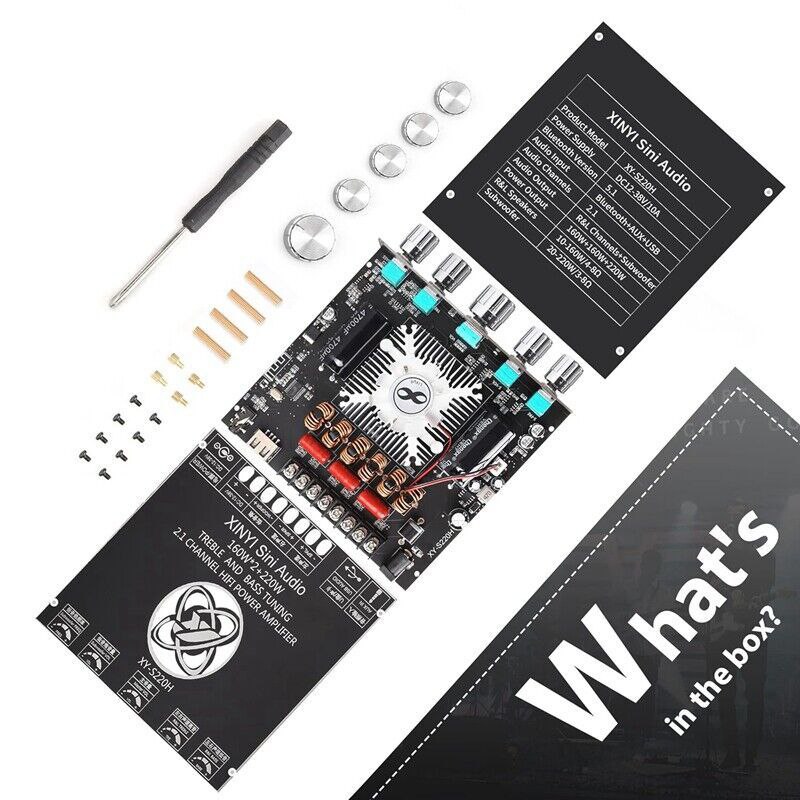

اقلام همراه: قاب، سرولوم، پیچ و مهره و پیچگوشتی
دمای کاری: 20- تا 80+ درجه سانتیگراد
ابعاد تقریبی: حدود 134 × 126 × 26 میلیمتر
دانلود دیتاشیت ماژول آمپلی فایر 2.1 کانال 2X160W + 220W مدل XY-S220H
دانلود دیتاشیت ماژول آمپلی فایر 2.1 کانال 2X160W + 220W مدل XY-S220H
پرسش و پاسخ
ماژول آمپلیفایر XY-S220H چند کانال دارد؟
این ماژول یک آمپلیفایر 2.1 کاناله است و از دو کانال استریو برای بلندگوهای چپ و راست و یک کانال اختصاصی برای سابووفر استفاده میکند.
آیا این ماژول بلوتوث دارد؟
بله، ماژول XY-S220H از Bluetooth 5.1 پشتیبانی میکند و امکان اتصال بیسیم گوشی موبایل، تبلت و لپتاپ را فراهم میسازد.
ولتاژ تغذیه مناسب این ماژول چقدر است؟
محدوده تغذیه این ماژول حدود 12 تا 38 ولت DC است. برای دستیابی به توانهای بالاتر، استفاده از منبع تغذیه با ولتاژ و جریان مناسب بالای 10 آمپر ضروری است.
چه منبع تغذیهای برای XY-S220H مناسب است؟
برای استفاده در توان بالا، استفاده از منبع تغذیه DC با جریان حداقل حدود 10 آمپر یا بیشتر توصیه میشود. توان موردنیاز دقیق به ولتاژ تغذیه و میزان صدای موردنظر بستگی دارد.
آیا ماژول ورودی AUX دارد؟
بله، این ماژول از ورودی AUX برای اتصال سیمی منابع صوتی پشتیبانی میکند.
آیا امکان پخش موسیقی از فلش USB وجود دارد؟
بله، نسخههای مجهز به پورت USB از پخش فایلهای صوتی از طریق فلش USB پشتیبانی میکنند.
آیا ماژول از USB Sound Card پشتیبانی میکند؟
بله، در نسخههای مجهز به این قابلیت امکان استفاده از USB Sound Card برای دریافت ورودی صوتی وجود دارد.
آیا ماژول دارای کنترل صدا است؟
بله، ماژول دارای کنترلر چرخشی برای تنظیم میزان صدا است و برخی تنظیمات صوتی باس و تریبل و سابووفر قابل تنظیم هستند.
آیا برای استفاده از این ماژول به هیتسینک نیاز است؟
بله، در توانهای بالا استفاده صحیح از هیتسینک و سیستم خنککاری اهمیت زیادی دارد. این مدل به سیستم خنککاری مجهز است، اما تهویه مناسب محل نصب نیز ضروری است.
آیا خروجی بلندگوها به زمین مشترک متصل میشود؟
خیر. در آمپلیفایرهای کلاس D با خروجی BTL، ترمینالهای خروجی بلندگو نباید به یکدیگر یا به زمین مشترک متصل شوند.
آیا منبع تغذیه همراه ماژول ارائه میشود؟
خیر. منبع تغذیه باید بهصورت جداگانه تهیه شود و با ولتاژ و جریان موردنیاز ماژول سازگاری داشته باشد. می توانید منبع تغذیه مناسب را از طریق لینک زیر تهیه نمایید :
آیا ماژول برای استفاده در خودرو مناسب است؟
بهصورت مستقیم، سیستم برق خودرو معمولاً برای دستیابی به توان حداکثری ماژول کافی نیست. برای استفاده در خودرو باید شرایط ولتاژ، جریان و منبع تغذیه مناسب بهطور دقیق بررسی شود.
آیا میتوان از آداپتور 12 ولت استفاده کرد؟
بله، در محدوده ولتاژ مجاز امکان استفاده از منبع 12 ولت وجود دارد؛ اما توان خروجی واقعی با ولتاژ و جریان منبع تغذیه محدود خواهد شد.
آیا برای توان بالا به منبع تغذیه 24 یا 36 ولت نیاز است؟
برای دستیابی به توان خروجی بالاتر، استفاده از ولتاژ بالاتر در محدوده مجاز ماژول و منبع تغذیه با جریان کافی مناسبتر است.
آیا ماژول دارای مدارهای حفاظتی است؟
بله، این نوع برد دارای حفاظتهایی مانند حفاظت حرارتی، اتصال کوتاه، افت ولتاژ و کلیپینگ است؛ بااینحال رعایت مشخصات فنی و استفاده از منبع تغذیه مناسب ضروری است.
آیا این ماژول برای پروژههای DIY مناسب است؟
بله. XY-S220H برای ساخت اسپیکر بلوتوثی، سیستم صوتی 2.1، آمپلیفایر خانگی و پروژههای الکترونیکی DIY کاربرد دارد.
آیا این ماژول برای سیستم صوتی حرفهای مناسب است؟
این ماژول برای پروژههای صوتی قدرتمند و سفارشی مناسب است؛ اما عملکرد نهایی به کیفیت منبع تغذیه، بلندگوها، محفظه صوتی، سیمکشی و طراحی کلی سیستم بستگی دارد.
