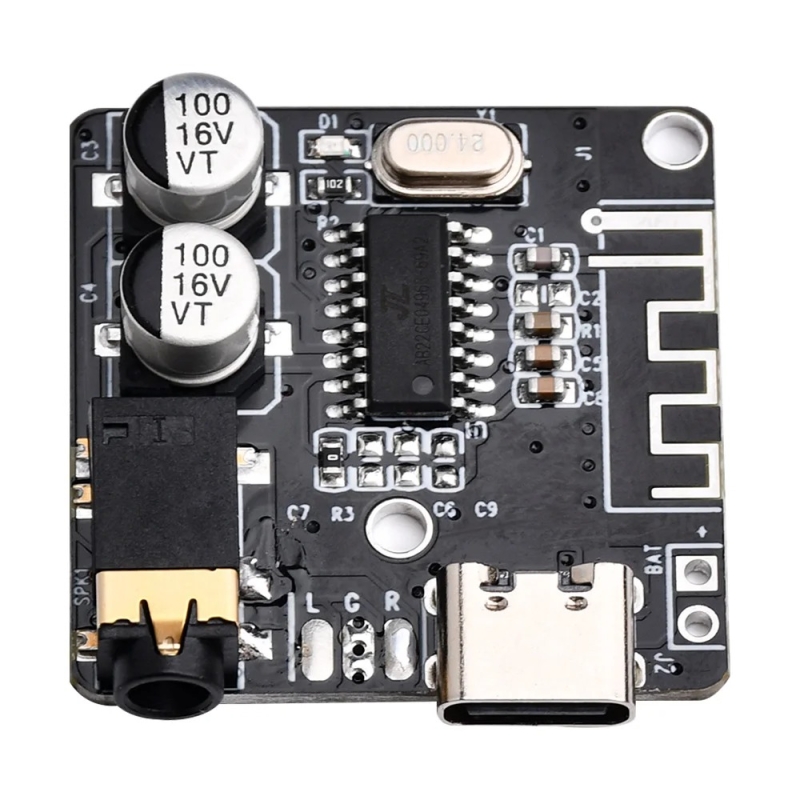

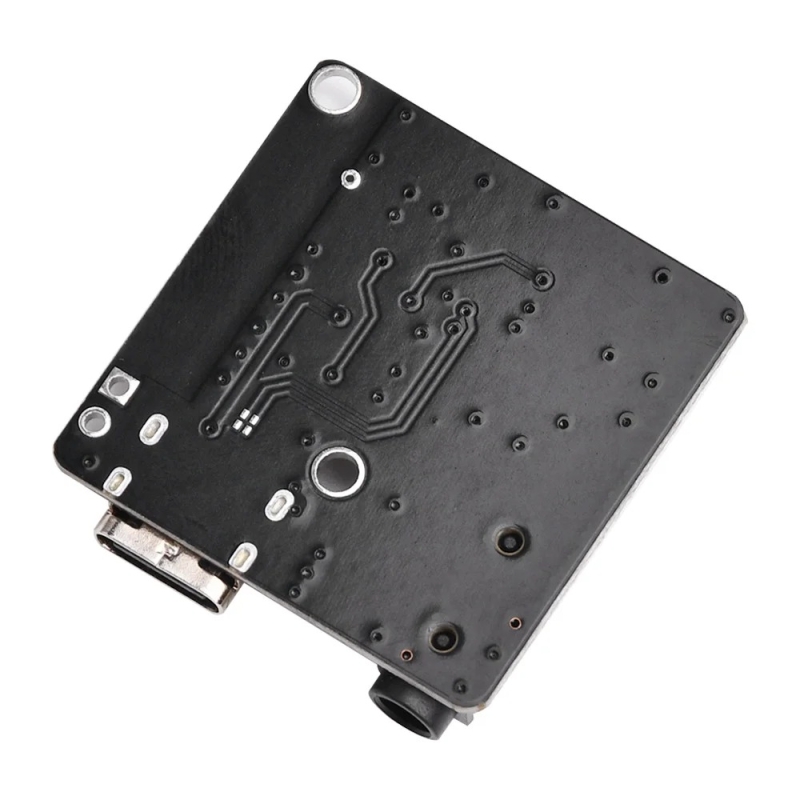

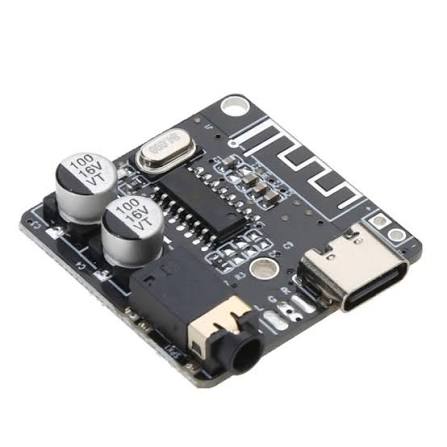

ماژول بلوتوث صوتی XY-BT-MINI VHM-314 با پورت Type-C USB
۲۵۰,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
معرفی ماژول بلوتوث صوتی XY-BT-MINI VHM-314 با پورت Type-C USB
این ماژول یک گیرنده بلوتوث صوتی استریو ورژن 5.0 است که با کابل AUX آمپلیفایر، اسپیکر، ضبط قدیمی و پخش ماشین را به بلوتوث مجهز میکند. با پشتیبانی از فرمتهای MP3, WAV, FLAC و قابلیت اتصال اتوماتیک، امکان پخش بیسیم موسیقی از گوشی را فراهم میدهد.
این ماژول فاقد آمپلی فایر می باشد و صرفا گیرنده بلوتوث صوتی می باشد بنابراین خروجی صدای آن را باید به پخش کننده صدا دارای آمپلی فایر متصل کرد.
کاربردها
• سیستم صوتی ماشین: بلوتوثدار کردن ضبط قدیمی با کابل AUX
• اسپیکر و آمپلیفایر: اتصال گوشی به اسپیکر خانه یا آمپلیفایر
• هندزفری و هدفون: خروجی استریو لحیمشده برای اتصال هندزفری
• پخش قدیمی: بلوتوثدار کردن سیستمهای صوتی قدیمی
• پروژههای الکترونیکی: استفاده در رباتها، سیستمهای IoT صوتی
راهاندازی (Setup)
1. تغذیه: ماژول را با کابل تایپ سی USB به پاور 5V یا باتری لیتیومی تکسل (3.7V) متصل کنید.
2. خروجی صدا: جک 3.5mm را به آمپلیفایر یا ضبط ماشین و یادستگاه پخش وصل کنید. یا می توانید از پد های لحیمیL , G , R استفاده کنید.
3. راهاندازی LED: پس از روشن شدن، LED آبی روشن میشود و ماژول وارد حالت بلوتوث میشود.
4. جفتسازی: از گوشی بلوتوث را باز کنید و XY_BT را جستجو کنید.
5. اتصال: روی XY_BT کلیک کنید؛ پیام “دستگاه بلوتوث با موفقیت وصل شده است” نمایش داده میشود.
6. پخش: موسیقی را از گوشی پخش کنید؛ صدا از خروجی AUX شنیده میشود.
7. اتصال اتوماتیک: پس از اولین اتصال، ماژول به گوشی متصل میشود و موسیقی پخش میشود.
نکات مهم در استفاده
• ولتاژ: هرگز ولتاژ بیش از 5.5V به ورودی ندهید؛ از پاور 5V استاندارد استفاده کنید.
• باتری: برای استفاده بدون پاور، باتری لیتیومی تکسل (3.7V) به پورت جداگانه وصل کنید. BAT + –
• برد: برد در فضای بدون مانع 15 متر است، ولی محیطهای پر تداخل (مثل خودرو) ممکن برد را کاهش دهند.
• فرمتها: از فرمتهای MP3, WAV, FLAC پشتیبانی میکند؛ فرمتهای ناشناخته پخش نمیشوند.
مشخصات فنی:
- مدل XY-BT-MINI VHM-314
- نسخه بلوتوث 5.0
- منبع تغذیه 3.7 تا 5 ولت
- تغذیه USB تایپ سی USB 5 ولت
- تغذیه باتری BAT+ – باتری لیتیومی تکسل (3.7V) باتری باید برد محافظ داشته باشد.
- خروجی صدا جک + 3.5 mm AUX لحیم استریو (L/G/R)
- SNR (Signal-to-Noise) 90 dB
- THD+N -70 dB
- DNR 91 dB
- Crosstalk -86 dB
- برد بلوتوث در فضای آزاد بدون مانع حداکثر 15 متر

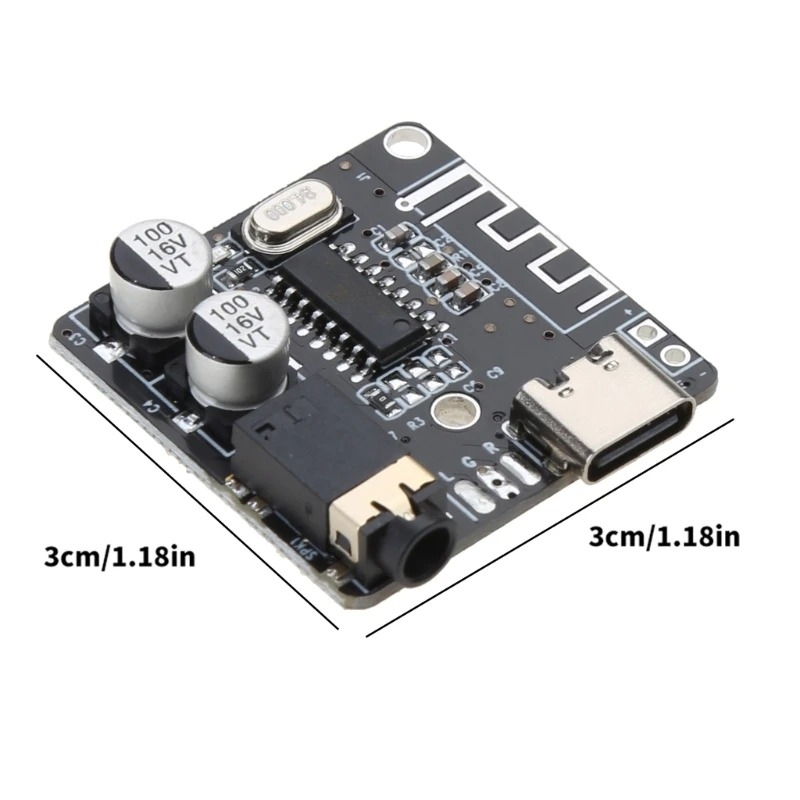

- ابعاد 30 × 30 میلیمتر
- نام دستگاه XY_BT
- پروفایلهای پشتیبانی A2DP/AVCTP/AVDTP/AVRCP/HFP
- فرمتهای صوتی MP3, WAV, FLAC, APE, MAP
سوالات متداول:
آیا این ماژول هم گیرنده است هم فرستنده؟
فقط گیرنده است — صدا را از گوشی دریافت و به AUX میفرستد.
آیا برای ضبط قدیمی ماشین مناسب است؟
بله، با کابل AUX به AUX ضبط وصل میشود و بلوتوثدار میشود.
خروجی استریو چطور است؟
هم جک 3.5mm دارد و هم خروجی لحیمشده L/R/G برای اتصال مستقیم به آمپلیفایر.
آیا باتری هم میتواند شارژ کند؟
بله، پورت جداگانه برای باتری لیتیومی تکسل دارد ولی جریان شارژ تا 300mA است و خود باتری هم باید برد محافظ شارژ داشته باشد.
نام دستگاه بلوتوث چیست؟
XY_BT
چه فرمتهای صوتی پشتیبانی میشود؟
MP3, WAV, FLAC, APE, MAP.
