1. یک منبع تغذیه DC با ولتاژ مناسب (6-32 V DC) تهیه کنید. (توصیه شده ولتاژ 12V DC)
2. پایه مثبت منبع تغذیه را به ترمینال VIN+ و پایه منفی را به VIN- متصل نمایید و یا از فیش آداپتوری نری استفاده کنید. در اتصال قطبیت های مثبت و منفی حتما دقت کنید چرا که اشتباه باعث آسیب به ماژول می شود.
3. پس از اعمال تغذیه، ولتاژ خروجی USB به‌صورت خودکار فعال می‌شود.
4. دستگاه مورد نظر را از طریق یکی از درگاههای USB به ماژول متصل کنید.

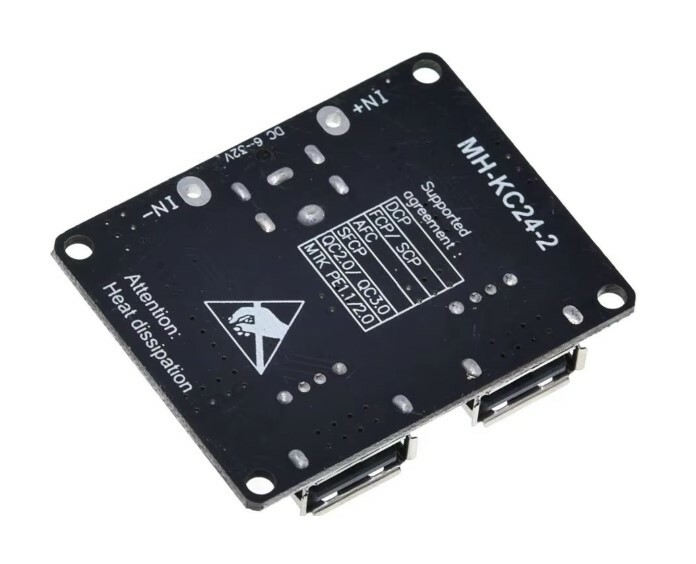

5. در صورت پشتیبانی دستگاه از فناوری Quick Charge 3.0، فرآیند شارژ سریع به‌صورت خودکار فعال خواهد شد و ولتاژ خروجی متناسب با نیاز دستگاه تنظیم می‌شود. پروتکل های شارژ سریع قابل پشتیبانی عبارتند از :
• Support DCP protocol, BC1.2, Apple, Samsung protocol.
• Support Huawei Fast Charge Protocol FCP/SCP.
• Support Huawei Fast Charge Protocol AFC.
• Support Spreadtrum Fast Charge Protocol SFCP.
• Support Qualcomm QC2.0 and 3.0.
• Support MTK PE1.1/PE2.0.
6. در صورت اتصال دستگاه‌های معمولی، ماژول به‌صورت خودکار خروجی استاندارد 5 ولت را ارائه می‌دهد.
توجه: برای دستیابی به حداکثر توان خروجی، از منبع تغذیهای با جریان کافی و کابل USB باکیفیت استفاده کنید. حداکثر توان خروجی هر پورت USB برابر 24W است.( up to 24W (5V/3.4A, 9V/2.5A, 12V/2A, etc.)س)
• قبل از اتصال ماژول، از صحیح بودن قطب مثبت و منفی ورودی اطمینان حاصل کنید.
• هرگز ولتاژ ورودی را از محدوده مجاز(6-32 V DC) ماژول بیشتر نکنید.
• برای عملکرد پایدار در توانهای بالا، از منبع تغذیه با جریان مناسب و تا حد امکان با حداقل ریپل و نوسان استفاده کنید.
• استفاده از کابل USB استاندارد و باکیفیت و مناسب شارژ فست با ضخامت مناسب، نقش مهمی در دستیابی به شارژ سریع دارد.
• در کاربردهای طولانیمدت یا جریانهای بالا، نصب ماژول در محلی با تهویه مناسب توصیه می‌شود.
• از تماس برد با رطوبت، گردوغبار و مواد رسانا جلوگیری کنید.
• اتصال کوتاه خروجی USB می‌تواند باعث فعال شدن مدار حفاظتی شود؛ پس از رفع اتصال کوتاه، عملکرد ماژول به حالت عادی بازمی‌گردد. اگر چه دارای مدار محافظ است اما اتصال کوتاه به دفعات باعث آسیب به ماژول می شود.
• این ماژول برای شارژ دستگاه‌های USB طراحی شده و بهعنوان منبع تغذیه تجهیزات حساس، بهتر است مشخصات ولتاژ و جریان مورد نیاز دستگاه بررسی شود.
• در صورت استفاده داخل خودرو، توصیه می‌شود از فیوز مناسب در مسیر ورودی تغذیه برای افزایش ایمنی استفاده کنید.
• ماژول دارای دو پورت خروجی است میتوانید مدل های دیگر این مدل را با تعداد پورت متفاوت در لینک زیر مشاهده و تهیه نمایید :
| نام محصول | ماژول فست شارژ QC3 دو پورت |
|---|---|
| مدل | AJ-27-2L |
| نوع ماژول | مبدل DC-DC کاهنده (Buck Converter) با خروجی USB |
| فناوری شارژ | Qualcomm Quick Charge 3.0 (QC3.0) |
| تعداد خروجی | 2 × USB Type-A |
| نوع کانکتور خروجی | USB-A مادگی |
| ولتاژ ورودی | 6 تا 32 ولت DC |
| جریان ورودی | متناسب با ولتاژ ورودی و توان مصرفی |
| ولتاژ خروجی استاندارد در حالت عادی | 5 ولت DC |
| ولتاژ خروجی در حالت فست شارژ | 3 تا 12 ولت DC (پس از فعال شدن پروتکل فست شارژ) |
| پروفایل های خروجی | 5V/3.4A، 9V/2.5A، 12V/2A و ... |
| حداکثر توان خروجی | 24 وات برای هر پورت USB |
| توان خروجی هم زمان | وابسته به توان منبع تغذیه ورودی |
| راندمان تبدیل | تا 90٪ |
| پروتکل های شارژ | Support DCP protocol, BC1.2, Apple, Samsung protocol |
| نوع تنظیم خروجی | هوشمند و خودکار بر اساس دستگاه متصل |
| حفاظت اضافه جریان | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه ولتاژ | دارد |
| حفاظت حرارتی | دارد |
| نشانگر LED | دارد (نمایش وضعیت تغذیه) |
| محدوده دمای کاری | 25- تا 85+ درجه سانتی‌گراد |
| نوع اتصال ورودی | هم لحیم‌کاری و هم جک مادگی آداپتوری |
| کاربرد | شارژر خودرو، پاوربانک، شارژر رومیزی، سیستم خورشیدی، پروژه‌های الکترونیکی |
| سازگاری | انواع گوشی هوشمند، تبلت، پاوربانک، GPS، دوربین و تجهیزات USB |

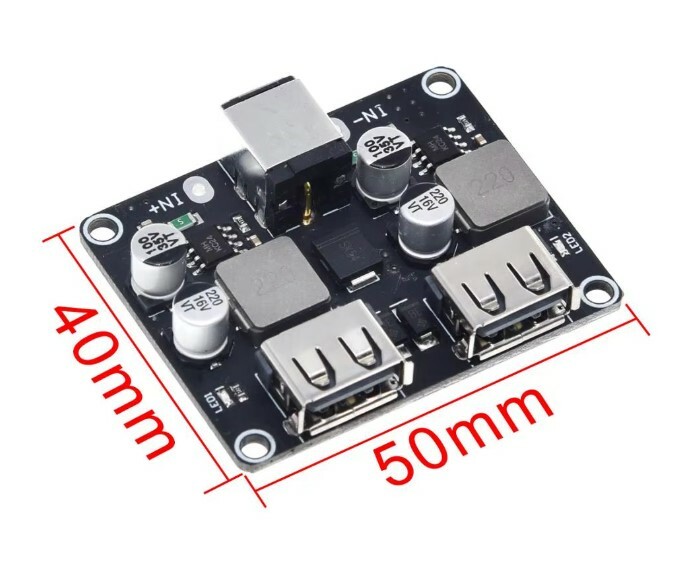

| ابعاد تقریبی | 50 × 40 × 10 میلی‌متر |
آیا این ماژول از فناوری شارژ سریع Quick Charge 3.0 پشتیبانی می‌کند؟
بله، ماژول AJ-27-2L از فناوری Qualcomm Quick Charge 3.0 (QC3.0) پشتیبانی می‌کند و در صورت اتصال دستگاه‌های سازگار، ولتاژ و جریان خروجی را به‌صورت هوشمند تنظیم کرده و فرآیند شارژ سریع را فعال می‌کند. پروتکل های شارژ قابل پشتیبانی عبارتند از :
· Support DCP protocol, BC1.2, Apple, Samsung protocol
· Support Huawei Fast Charge Protocol FCP/SCP
· Support Huawei Fast Charge Protocol AFC
· Support Spreadtrum Fast Charge Protocol SFCP
· Support Qualcomm QC2.0 and 3.0
· Support MTK PE1.1/PE2.0
آیا می‌توان دو دستگاه را به‌صورت هم‌زمان شارژ کرد؟
بله، این ماژول دارای دو درگاه USB است و امکان شارژ هم‌زمان دو دستگاه را فراهم می‌کند. البته توان خروجی نهایی به ظرفیت منبع تغذیه ورودی و میزان مصرف هر دو دستگاه بستگی دارد. حداکثر توان خروجی هر پورت USB در صورت تغذیه مناسب 24W است.
آیا این ماژول فقط برای شارژ گوشی موبایل مناسب است؟
خیر، علاوه بر گوشی‌های هوشمند، می‌توان از این ماژول برای شارژ تبلت، ساعت هوشمند، هدفون بی‌سیم، پاوربانک، دوربین دیجیتال، دستگاه‌های GPS و سایر تجهیزات دارای درگاه USB استفاده کرد.
محدوده ولتاژ ورودی این ماژول چقدر است؟
این ماژول با ولتاژ 6 تا 32 ولت DC کار می‌کند و می‌توان آن را به باتری خودرو، باتری‌های لیتیومی، منابع تغذیه صنعتی و سیستم‌های خورشیدی متصل کرد.
آیا استفاده از این ماژول در خودرو امکان‌پذیر است؟
بله، به دلیل پشتیبانی از ورودی 12 و 24 ولت، این ماژول گزینه‌ای مناسب برای ساخت شارژر فندکی خودرو و خودروهای سنگین محسوب می‌شود.
آیا برای استفاده از این ماژول به تنظیمات خاصی نیاز است؟
خیر، این ماژول به‌صورت Plug & Play عمل می‌کند و پس از اتصال صحیح منبع تغذیه، آماده استفاده خواهد بود.
اگر گوشی از فناوری QC3.0 پشتیبانی نکند، آیا قابل شارژ است؟
بله، در این حالت ماژول به‌طور خودکار به حالت شارژ استاندارد 5 ولت USB تغییر وضعیت داده و دستگاه را به‌صورت ایمن شارژ می‌کند.
آیا این ماژول دارای مدار محافظ است؟
بله، مدارهای حفاظتی داخلی شامل حفاظت در برابر اتصال کوتاه، اضافه‌جریان، اضافه‌ولتاژ و افزایش دما از ماژول و دستگاه متصل محافظت می‌کنند.
برای دستیابی به حداکثر توان شارژ چه نکاتی را باید رعایت کرد؟
استفاده از منبع تغذیه با جریان کافی، کابل USB باکیفیت و اتصال صحیح ورودی و کابل مناسب فست شارژ با ضخامت مناسب، تأثیر مستقیمی بر عملکرد شارژ سریع و دستیابی به حداکثر توان خروجی دارد.
آیا این ماژول برای پروژه‌های الکترونیکی مناسب است؟
بله، ابعاد کوچک، نصب آسان، راندمان بالا و پشتیبانی از شارژ سریع، این ماژول را به گزینه‌ای مناسب برای انواع پروژه‌های DIY، شارژرهای سفارشی، سیستم‌های خورشیدی، پاوربانک و تجهیزات الکترونیکی تبدیل کرده است.
