/ماژول آمپلی فایر مونو 150 وات مدل XH-M544
مشاهده همه تصاویر

ماژول آمپلی فایر مونو 150 وات مدل XH-M544

کد کالا: 011204
دسته‌بندی:ماژولماژول آمپلی فایرماژول صوتی و آلتراسونیک

توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول


ماژول آمپلی فایر مونو 150 وات XH-M544 | آمپلی‌فایر کلاس D با TPA3116D2

ماژول آمپلی فایر مونو 150 وات XH-M544 یک تقویت‌کننده صوتی قدرتمند، کم‌مصرف و کاربردی است که برای ساخت و ارتقای سیستم‌های صوتی حرفه‌ای، ساب‌ووفر و پروژه‌های DIY صوتی طراحی شده و با ارائه صدای شفاف و توان بالا، انتخابی بسیار مناسب برای علاقه‌مندان به الکترونیک و صدا محسوب می‌شود.

این ماژول با تکیه بر آی‌سی TPA3116D2 و طراحی کلاس D، صدای تک‌کانال را با راندمان بالا و گرمای کمتر تقویت می‌کند و برای استفاده در سیستم‌های صوتی سفارشی، اسپیکرهای قدرتمند و ساب‌ووفرها بسیار مناسب است.

طراحی برد به‌گونه‌ای انجام شده که هم نصب آن ساده باشد و هم در عین حال بتواند توان خروجی قابل توجهی را در اختیار کاربر قرار دهد.

به همین دلیل، این محصول هم در پروژه‌های خانگی و هم در کاربردهای نیمه‌حرفه‌ای و حرفه‌ای جایگاه ویژه‌ای دارد.

یکی از مهم‌ترین مزیت‌های این ماژول، ترکیب توان بالا با مصرف بهینه است.

در بسیاری از پروژه‌های صوتی، استفاده از آمپلی‌فایرهای بزرگ و پرمصرف می‌تواند دردسرساز باشد، اما XH-M544 با طراحی فشرده خود این مشکل را برطرف می‌کند.

همچنین وجود هیت‌سینک روی برد کمک می‌کند تا در کارکردهای طولانی‌مدت، عملکرد پایدارتری داشته باشد.

کاربردها

• ساخت ساب‌ووفرهای خانگی،

• تقویت صدای یک کانال،

• سیستم‌های صوتی سفارشی و پروژه‌های DIY بسیار مناسب است.

اگر بخواهید یک بخش از سیستم صوتی خود را با توان بالا و کیفیت مناسب تقویت کنید، XH-M544 گزینه‌ای بسیار کاربردی خواهد بود.

به‌دلیل مونو بودن، این ماژول بیشتر برای کاربردهایی مناسب است که یک خروجی صوتی قدرتمند و متمرکز نیاز دارند.

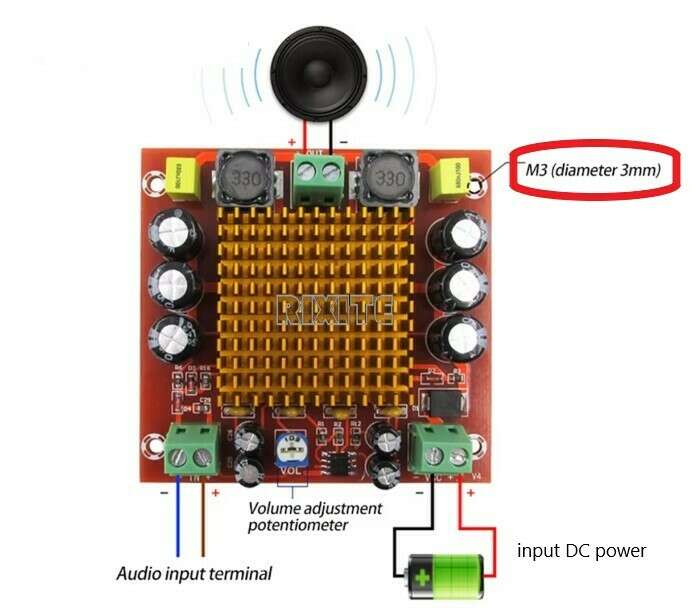

راه‌اندازی و استفاده

• برای استفاده از این ماژول، کافی است تغذیه DC مناسب را در بازه 12 تا 26 ولت به برد وصل کنید. البته ولتاژ توصیه شده برای این ماژول 24 ولت DC می باشد.

(DC12V power 50W, DC20V power 100W, DC24V power 150W)

• ورودی صدای آنالوگ از طریق بخش ورودی صوتی به ترمینال ورودی ماژول متصل می‌شود و خروجی آن از طریق ترمینال خروجی صدای روی برد به بلندگوی مناسب(4 تا 8 اهم) وصل می‌گردد.

• در حین اتصال به قطبیت های ترمینال ها حتما دقت کافی را داشته باشید.

• برای تنظیم میزان صدای خروجی از پنانسیومتر روی برد استفاده کنید.

نکات مهم در استفاده

• استفاده از منبع تغذیه با کیفیت و متناسب با توان مورد نیاز، نقش مهمی در عملکرد پایدار برد دارد.

• برای کاهش نویز تا حد امکان از اتصالات محکم و لحیم کاری تمییز و منبع تغذیه با ریپل کم استفاده کنید.

• اگر قصد استفاده طولانی یا با صدای بالا را دارید، بهتر است تهویه و خنک‌کاری مناسب نیز در نظر گرفته شود.

• از بلندگوی متناسب با توان و امپدانس مناسب استفاده کنید.

• در اتصال ورودی و خروجی دقت کامل داشته باشید.

• این مدل از آمپلی فایر مونو حداکثر تا 150 وات نامی حجم صدای خروجی دارد در صورت تمایل می توانید توان های کمتر شبیه همین آمپلی فایر مونو را در لینک زیر مشاهده نمایید:

https://jamtronic.com/?s=آمپلی+فایر+مونو&post_type=product

• این مدل از آمپلی فایر دارای خروجی مونو به معنی تک کانال یا تک خروجی می باشد. در صورت نیاز به آمپلی فایر استریو می توانید از لینک زیر استفاده کنید :

https://jamtronic.com/?s=آمپلی+فایر+استریو&post_type=product

مشخصات فنی


مدلXH-M544
نوع ماژولآمپلی فایر مونو / تک‌کاناله
کلاس کاریClass D
آی سی اصلیTPA3116D2

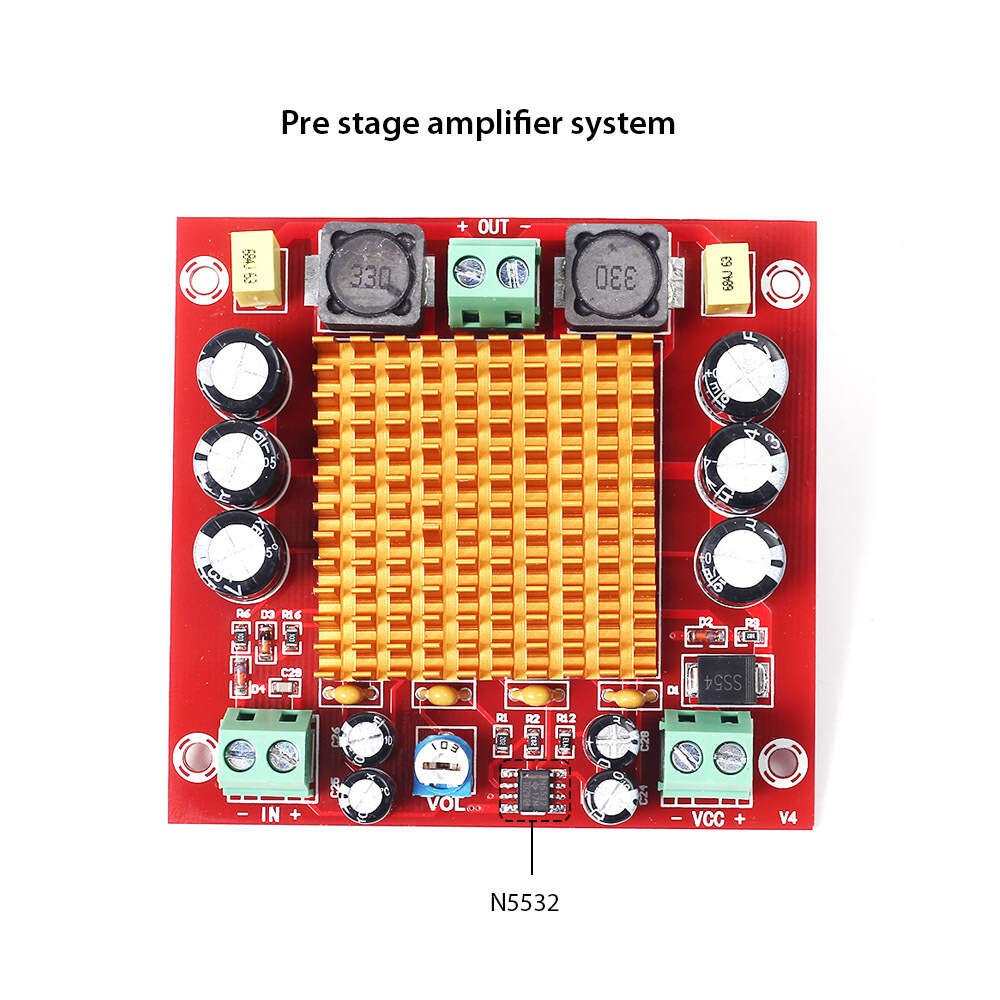

Pre OP-AmpNE5532

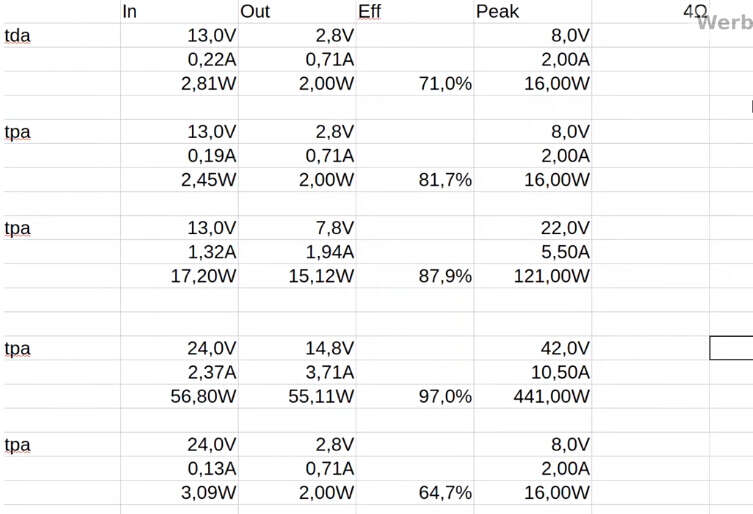

توان خروجیحداکثر150 وات (DC12V/50W, DC20V/100W, DC26V/150W)
ولتاژ تغذیه12 تا 26 ولت DC (توصیه شده 24 ولت DC)
نوع خروجیتک‌کاناله (مونو)
نسبت سیگنال به نویز (SNR)100 db
بازده کاری97%
کنترل صداپتانسیومتر روی برد
خنک کاریدارای هیت‌سینک
نوع صداورودی و خروجی صدای آنالوگ

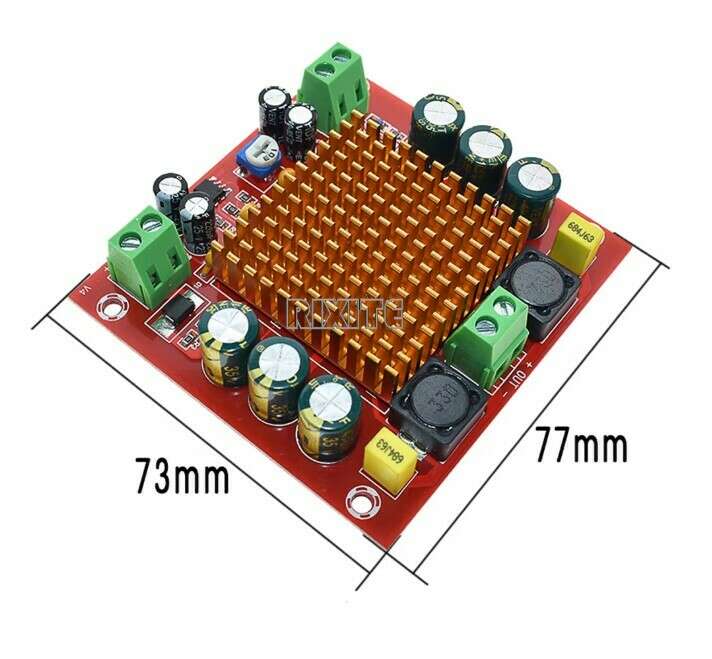

ابعاد77 * 73 * 19 میلی متر

سوالات متداول


پرسش و پاسخ

آیا این ماژول مونو است یا استریو؟

این مدل مونو و تک‌کاناله است و برای یک خروجی صوتی طراحی شده است.

توان خروجی این ماژول چقدر است؟

توان خروجی آن حداکثر 150 وات اعلام می‌شود.

آی‌سی اصلی این ماژول چیست؟

آی‌سی اصلی این برد TPA3116D2 است.

آیا این ماژول بلوتوث دارد؟

خیر. این ماژول درون خود گیرنده بلوتوثی ندارد ولی می توانید گینده بلوتوث را جداگانه به آن وصل کنید.

ولتاژ تغذیه ماژول چقدر است؟

این ماژول با تغذیه DC در بازه 12 تا 26 ولت کار می‌کند اما ولتاژ 24 ولت DC توصیه شده است.

آیا این ماژول برای ساب‌ووفر مناسب است؟

بله، یکی از کاربردهای اصلی آن تقویت صدای ساب‌ووفر است.

آیا برای بلندگوهای 4 اهم و 8 اهم مناسب است؟

بله، این ماژول معمولاً برای بلندگوهای 4 تا 8 اهم استفاده می‌شود.

آیا این برد هیت‌سینک دارد؟

بله، برای کمک به دفع حرارت به هیت‌سینک مجهز است.

آیا این ماژول برای استفاده طولانی‌مدت مناسب است؟

بله، اگر تغذیه مناسب و خنک‌کاری کافی داشته باشد، برای استفاده طولانی‌مدت هم مناسب است.

آیا می‌توان از آن برای اسپیکرهای خانگی استفاده کرد؟

بله، برای سیستم‌های صوتی خانگی و سفارشی هم کاربرد دارد.

مهم‌ترین نکته در استفاده از XH-M544 چیست؟

استفاده از منبع تغذیه مناسب، انتخاب بلندگوی سازگار و توجه به خنک‌کاری از مهم‌ترین نکات هستند.

دیتاشیت


دانلود دیتاشیتPDF · ۴۷۰ کیلوبایت

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

خریداری‌شده با این محصول

سیم نسوز-سیلیکونی مشکی sim1*0.25 افشان قلع اندود

کد کالا:012008
سیم نسوز-سیلیکونی مشکی sim1*0.25 افشان قلع اندود
39٬000
برد اکو و پری آمپلی فایر حرفه ای XH-M173

کد کالا:003156
برد اکو و پری آمپلی فایر حرفه ای XH-M173
1٬149٬000
ماژول بلوتوث صوتی MH-M18

کد کالا:009001
ماژول بلوتوث صوتی MH-M18
165٬000
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز

کد کالا:019004
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز
27٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت)

کد کالا:010724
ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت)
168٬000
ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312

کد کالا:018482
ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312
147٬000
سروو موتور SG90 آبی (180 درجه)

کد کالا:008267
سروو موتور SG90 آبی (180 درجه)
305٬000
ال ای دی 5 میلی متر 7 رنگ شفاف fast ( بسته 10 عددی )

کد کالا:001813
ال ای دی 5 میلی متر 7 رنگ شفاف fast ( بسته 10 عددی )
70٬000
خازن پلی استر 1.5uF / 400V

کد کالا:002567
خازن پلی استر 1.5uF / 400V
24٬000
ماژول شارژر و بوستر TYPE-C

کد کالا:009154
ماژول شارژر و بوستر باتری لیتیومی TYPE-C 2A
142٬000
ولت متر بدوت قاب آبی 0.36 اینچی dc

کد کالا:003254
ولت متر بدوت قاب آبی 0.36 اینچی DC
149٬000

محصولات مرتبط

ماژول آمپلی فایر 2X50W وات استریو XH-M562

کد کالا:010917
ماژول آمپلی فایر 2X50W وات استریو XH-M562
385٬000
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث

کد کالا:008286
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث
645٬000
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB

کد کالا:009518
پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB
709٬000
ماژول MP3 PLAYER - TFT AND USB

کد کالا:003029
ماژول MP3 PLAYER - TFT AND USB
262٬000
معرفی ماژول آمپلی مونو DY-AP3001 30W

کد کالا:010388
ماژول آمپلی مونو DY-AP3001 30W
403٬000
ماژول DFPlayer Mini

کد کالا:009181
ماژول DFPlayer Mini مدل (HW247A) با چیپ TD5580A
276٬000
ماژول تقویت کننده 5 وات مونو XHM125

کد کالا:010389
ماژول تقویت کننده 5 وات مونو XHM125
138٬000
برد آمپلی فایر حرفه ای 2x50W+100W XH-M139

کد کالا:008353
برد آمپلی فایر حرفه ای 2x50W+100W XH-M139 (چیپ 16 پین)
1٬450٬000
ماژول میکروفن ky-037

کد کالا:003096
ماژول میکروفن ky-037
108٬000
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD

کد کالا:009167
ماژول ضبط و پخش صدا ISD1820 با چیپ SMD
359٬000
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W

کد کالا:011023
آمپلی فایر بلوتوث دار XY-S100L_2*50W+100W
5٬106٬000
ماژول میکروفن به همراه تقویت کننده MAX9814

کد کالا:009520
ماژول میکروفن به همراه تقویت کننده MAX9814
498٬000
