ماژول LED RGB حلقه ای 12 تایی با تراشه WS2812

شناسه محصول: 9318 دسته: ماژول, ماژول LED

۱۳۹,۰۰۰ تومان

موجود

مقايسه

افزودن به علاقه مندی

0 افرادی که اکنون این محصول را تماشا می کنند!

ماژول LED دایره‌ای WS2812B 12 بیت | رینگ RGB آدرس‌پذیر 12 LED NeoPixel

ماژول WS2812B 12Bit RGB LED Ring یا رینگ LED دایره‌ای 12 پیکسلی، یکی از محبوب‌ترین ماژول‌های نورپردازی هوشمند در دنیای الکترونیک و اینترنت اشیا (IoT) است که از 12 عدد LED تمام‌رنگی RGB آدرس‌پذیر تشکیل شده است. هر LED به‌صورت مستقل قابل کنترل بوده و می‌تواند بیش از 16 میلیون رنگ (24 بیت رنگ) را نمایش دهد. این ویژگی باعث می‌شود بتوان انواع افکت‌های نوری جذاب، انیمیشن‌های رنگی و نمایش‌های پویا را تنها با استفاده از یک پایه دیجیتال میکروکنترلر اجرا کرد. اگر می‌خواهید جلوه‌ای مدرن، جذاب و قابل برنامه‌ریزی به پروژه خود اضافه کنید، این ماژول انتخابی بسیار مناسب خواهد بود.

در قلب این ماژول، از LEDهای WS2812B استفاده شده است که در هر LED علاوه بر سه دیود رنگی قرمز، سبز و آبی، یک درایور دیجیتال داخلی نیز قرار گرفته است. وجود این درایور باعث می‌شود هر LED به‌صورت مستقل فرمان دریافت کرده و تنها از طریق یک خط دیتا (Single Wire) کنترل شود. در نتیجه، حتی با افزایش تعداد LEDها نیز تنها یک پایه از میکروکنترلر برای کنترل کل مجموعه موردنیاز خواهد بود که این موضوع طراحی مدار را بسیار ساده‌تر می‌کند. البته این نوع LED ها برخلاف LED های ساده تنها با اعمال ولتاژ روشن نمی شوند و برای روشن شدن نیاز به یک میکروکنترلر دارند.

طراحی دایره‌ای (Ring) این ماژول آن را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل کرده است که به نورپردازی 360 درجه یا نمایشگرهای حلقه‌ای نیاز دارند. به همین دلیل، رینگ LED WS2812B در ساخت ساعت‌های دیجیتال، نشانگرهای وضعیت، تجهیزات هوشمند، ربات‌ها، سیستم‌های هشدار، تجهیزات پوشیدنی، تابلوهای تبلیغاتی، پروژه‌های هنری، نورپردازی دکوراتیو و انواع پروژه‌های DIY کاربرد گسترده‌ای دارد. همچنین با اتصال چند رینگ به یکدیگر می‌توان حلقه‌های بزرگ‌تر یا آرایه‌های نوری سفارشی ایجاد کرد.

یکی از مهم‌ترین مزایای این ماژول، قابلیت اتصال زنجیره‌ای (Daisy Chain) است. هر رینگ دارای پایه‌های DIN و DOUT بوده و می‌توان چندین ماژول را به یکدیگر متصل کرد تا تعداد LEDهای بیشتری تنها با یک خط دیتا کنترل شوند. این ویژگی برای ساخت تابلوهای LED، نمایشگرهای گرافیکی، پروژه‌های نورپردازی معماری و افکت‌های نوری حرفه‌ای بسیار کاربردی است.

کاربردها

• ساخت افکت‌های نورپردازی RGB و انیمیشن‌های رنگی

• پروژه‌های آردوینو، ESP8266، ESP32 و STM32

• نمایشگرهای حلقه‌ای و نشانگرهای وضعیت (Status Indicator)

• ساخت ساعت‌های LED و ساعت‌های هوشمند

• پروژه‌های اینترنت اشیا (IoT)

• نورپردازی دکوراتیو و معماری

• ساخت تابلوهای تبلیغاتی LED

• پروژه‌های رباتیک و تجهیزات هوشمند

• سیستم‌های هشدار و اعلام وضعیت

• تجهیزات پوشیدنی (Wearable Electronics)

• تجهیزات صوتی با افکت نور هماهنگ با موسیقی

• ساخت چراغ‌های هوشمند و نورپردازی محیطی

• پروژه‌های آموزشی و آزمایشگاهی

• پروژه‌های DIY و میکرومیکرونترلری

• نمایش وضعیت سنسورها و تجهیزات صنعتی

• ساخت آرایه‌های LED و نمایشگرهای گرافیکی با اتصال چند رینگ به یکدیگر

راه اندازی

1. در مدل WS2812، تغذیه ال‌ای‌دی و تغذیه مدار کنترلی، جدا از هم است اما در این ماژول این دو پایه، یکی شده است بنابراین هر LED دارای چهار پایه است.

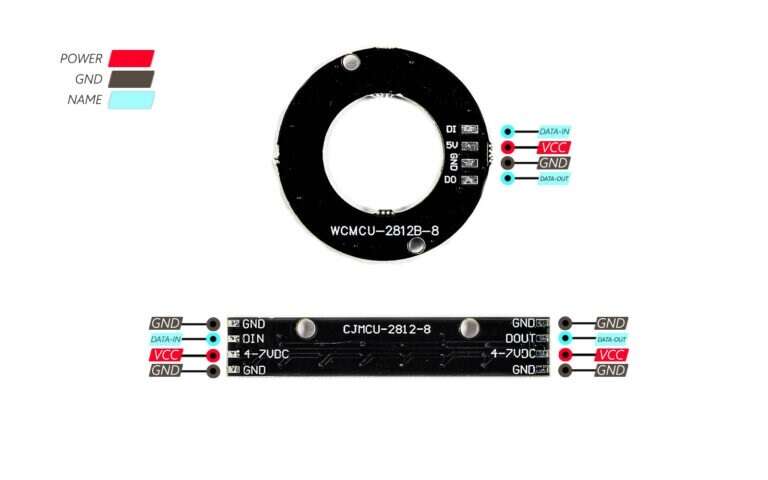

این پایه‌ها در مدل 4 پین عبارتند از :

• VCC/VDC : پایه مثبت تغذیه ماژول؛ توصیه شده 5 ولت DC (4 تا 7 ولت نیز مناسب است)

• GND : زمین

• (DIN/IN/DI) Data In: پایه ورودی دیتا (یا از میکروکنترلر یا از طبقات قبلی)

• (DO/DOUT/OUT) Data Out: پایه خروجی دیتا (برای اتصال به طبقات بعدی)

2. جریان مصرفی هر ال‌ای‌دی، حداکثر 60 میلی‌آمپر است. تعداد ال‌ای‌دی‌ها ضرب در این عدد، مساوی است با جریان مورد نیاز برای ال‌ای‌دی‌ها. به عنوان مثال در این ماژول برای راه‌اندازی 12 عدد از این ال‌ای‌دی ها، حداقل جریان منبع تغذیه باید (12*60mA=720mA) باشد.

3. یک مقاومت 330 تا 470 اهمی باید به ابتدای خط دیتا افزوده شود تا جریان¬ کشی ناخواسته‌ای اتفاق نیفتد. همین یک مقاومت هم برای کل ماژول‌ها کافیست.

4. خط دیتا ورودی (DIN/IN/DI) را به پایه دیجیتال آردوینو متصل کنید. می‌توانید از هر پین دیجیتال دلخواه استفاده کنید. فقط توجه داشته باشید که این پین در کد برنامه هم باید مشخص شود.

5. کتابخانه مورد نیاز برای کار با آردوینو این ماژول Adafruit_NeoPixel است. این کتابخانه را دانلود و در محیط برنامه نویسی آردوینو اضافه کنید در نهایت با استفاده از دستورات داخل کتابخانه می توانید ماژول را راه اندازی کنید.

میتوانید کتابخانه Adafruit_NeoPixel را از طریق Library Manager برنامه آردوینو و یا از طریق لینک زیر نصب کنید:

 https://github.com/adafruit/adafruit_neopixel

پس از بارگذاری برنامه، می‌توانید رنگ، شدت روشنایی و افکت‌های مختلف را کنترل کنید.

6. برای سایر میکروکنترلرها هم همین روند وجود دارد.

7. اگر از چند تا ماژول پشت سر هم استفاده می کنید بعد از تهیه ونصب تغذیه مناسب طبق توضیحات فوق، می توانید پایه دیتا خروجی(DO/DOUT/OUT) ماژول قبلی را به پایه دیتا ورودی ماژول بعدی (DIN/IN/DI) متصل کنید.

نکات مهم در استفاده

• از منبع تغذیه 5 ولت پایدار با ریپل کم و جریان دهی مناسب استفاده کنید.

• در شدت روشنایی بالا، مصرف جریان را در نظر بگیرید.

• برای عملکرد بهتر، سیم‌کشی داده را کوتاه و تمیز انجام دهید و قبل از نصب تغذیه اتصالات را با مولتی متر چک کنید.

• حتما زمین تغذیه DC و ماژول و میکروکنترلر را برای استفاده ایمن یکی کنید.

• هنگام استفاده در پروژه‌های طولانی‌تر، جریان کل مصرفی را محاسبه کنید.

• این مدل از ماژول تنوع زیادی دارد که می توانید برای مشاهده مدل های دیگر آن به لینک زیر مراجعه کنید:

WS2812

• در صورت استفاده با بردهای 3.3 ولتی مانند ESP32 یا Raspberry Pi، برای افزایش اطمینان از عملکرد، استفاده از مبدل سطح ولتاژ (Logic Level Shifter) توصیه می‌شود.

• از اتصال کوتاه بین پایه‌های تغذیه و دیتا جلوگیری کنید.

مشخصات فنی :

چیپ اصلی: WS2812
نوع ماژول: LED دایره‌ای WS2812B مدل 12 بیت
تعداد LED: 12 عدد
نوع LED: RGB آدرس‌پذیر
رنگ‌ها: 16777216 رنگ (FULL COLOR)
میزان روشنایی: 256 سطح روشنایی
ولتاژ تغذیه: 4-7V DC (ولتاژ توصیه شده 5V DC)
جریان مصرفی: 12×60mA = 720mA
سرعت انتقال داده: حداکثر 800Kbps
فرکانس SCAN: کمتر از 400Hz/s نیست
نوع ارتباط: دیجیتال تک‌سیمه
قابلیت کنترل: کنترل جداگانه هر LED
کاربرد: نورپردازی، آردوینو، ماکت، دکور، تابلو LED
اتصالات: لحیم‌کاری
دمای کاری: -20 تا +70 درجه سانتی‌گراد

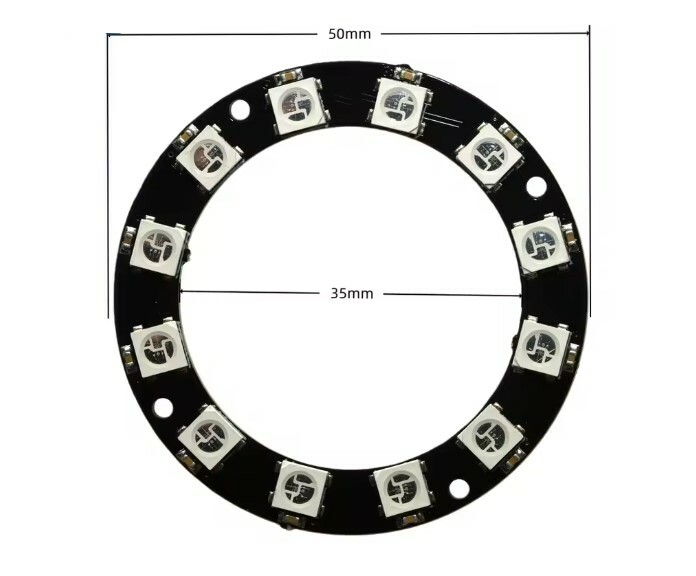

قطر خارجی رینگ: حدود 50 میلی‌متر
قطر داخلی رینگ: حدود 38 میلی‌متر
کاربرد: نورپردازی هوشمند، رباتیک، IoT، تابلو LED، تجهیزات تزئینی، نمایشگر وضعیت، ساعت LED، پروژه‌های آموزشی و DIY

دانلود دیتاشیت WS2812

دانلود دیتاشیت WS2812-12bits دایره

سوالات متداول :

این ماژول چه کاری انجام می‌دهد؟

این ماژول برای نورپردازی رنگی و ساخت افکت‌های نوری با 12 LED RGB هوشمند استفاده می‌شود.

آیا هر LED به‌صورت جداگانه قابل کنترل است؟

بله، هر LED را می‌توان به‌صورت مستقل از نظر رنگ و روشنایی کنترل کرد.

ولتاژ کاری این ماژول چقدر است؟

این ماژول با 5 ولت DC کار می‌کند.

آیا برای راه‌اندازی به چند پایه نیاز دارد؟

برای انتقال داده فقط یک خط ارتباطی دیجیتال نیاز دارد، به‌همراه پایه‌های تغذیه. و برای راه اندازی نیاز به میکروکنترلر است.

آیا این ماژول برای آردوینو مناسب است؟

بله، این ماژول برای آردوینو و سایر میکروکنترلرها بسیار مناسب است.

آیا می‌توان از آن برای ساخت افکت‌های نوری استفاده کرد؟

بله، یکی از مهم‌ترین کاربردهای آن ساخت افکت‌های رنگی و متحرک است.

مصرف برق این ماژول زیاد است؟

مصرف آن به تعداد LEDهای روشن و شدت نور بستگی دارد و در روشنایی بالا می‌تواند افزایش پیدا کند. برای محاسبه به جدول مشخصات فنی مراجعه کنید.

آیا می‌توان ماژول‌ها را به هم متصل کرد؟

بله، این ماژول‌ها قابلیت اتصال زنجیره‌ای دارند و می‌توان چند ماژول را پشت سر هم استفاده کرد. اگر از چند تا ماژول پشت سر هم استفاده می کنید بعد از تهیه ونصب تغذیه مناسب طبق توضیحات متن معرفی محصول، می توانید پایه دیتا خروجی(DO/DOUT/OUT) ماژول قبلی را به پایه دیتا ورودی مازول بعدی (DIN/IN/DI) متصل کنید.

این ماژول در چه پروژه‌هایی کاربرد دارد؟

در نورپردازی تزئینی، تابلو LED، ماکت‌سازی، پروژه‌های هنری و آردوینو کاربرد دارد.

آیا برای استفاده طولانی‌مدت باید نکته خاصی رعایت شود؟

بله، باید منبع تغذیه مناسب و پایدار با ریپل کم و توان مناسب استفاده شود تا رنگ‌ها و عملکرد ماژول دقیق بماند.
