ولت متر،آمپر متر شنت دار 100V 50A DC

ولت‌متر آمپرمتر پنلی DC دیجیتال 100V 50A با شنت خارجی سایز 0.56 اینچ

ولت‌متر آمپرمتر پنلی DC دیجیتال 100V 50A با شنت خارجی و نمایشگر 0.56 اینچ یک ابزار اندازه‌گیری کاربردی برای نمایش هم‌زمان ولتاژ و جریان DC در انواع پروژه‌های الکترونیکی، منابع تغذیه، تابلوهای برق DC، سیستم‌های باتری و تجهیزات صنعتی است. این ماژول با طراحی پنلی و نمایشگر دیجیتال خوانا، امکان مشاهده سریع وضعیت ولتاژ و جریان مدار را فراهم می‌کند و گزینه‌ای مناسب برای تجهیز و مانیتورینگ سیستم‌های DC به شمار می‌رود.

این ولت‌متر آمپرمتر DC دیجیتال پنلی قابلیت اندازه‌گیری ولتاژ DC تا 100 ولت و جریان تا 50 آمپر را دارد. برای اندازه‌گیری جریان‌های بالا، جریان اصلی از داخل برد نمایشگر عبور نمی‌کند؛ بلکه توسط شنت خارجی در مسیر مدار اندازه‌گیری می‌شود. در این روش، ماژول افت ولتاژ بسیار کمی را که روی شنت ایجاد می‌شود اندازه‌گیری کرده و مقدار جریان عبوری را روی نمایشگر نشان می‌دهد. البته ولتاز تغذیه برای راه اندازی این ماژول (4-30V DC) با محدوده ولتاژ قابل اندازه گیری ماژول (0-100V DC) متفاوت است که باعث گسترده تر بودن محدوده اندازه گیری ولتاژ می شود و حتما به این نکته دقت نمایید.

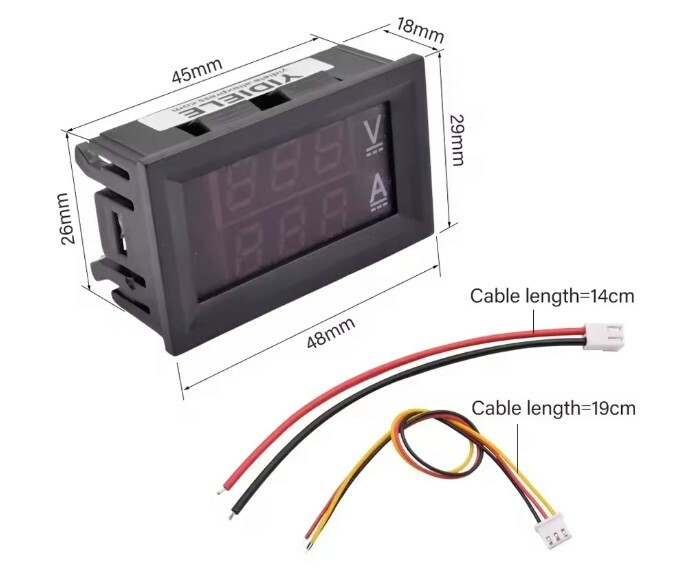

یکی از ویژگی‌های مهم این مدل، استفاده از نمایشگر دیجیتال 0.56 اینچی است. اندازه مناسب ارقام باعث می‌شود مقادیر ولتاژ و جریان از فاصله مناسب به‌راحتی قابل مشاهده باشند؛ به همین دلیل این ماژول می‌تواند برای نصب روی پنل دستگاه، جعبه پروژه، تابلو برق، منبع تغذیه و تجهیزات آزمایشگاهی مورد استفاده قرار گیرد.

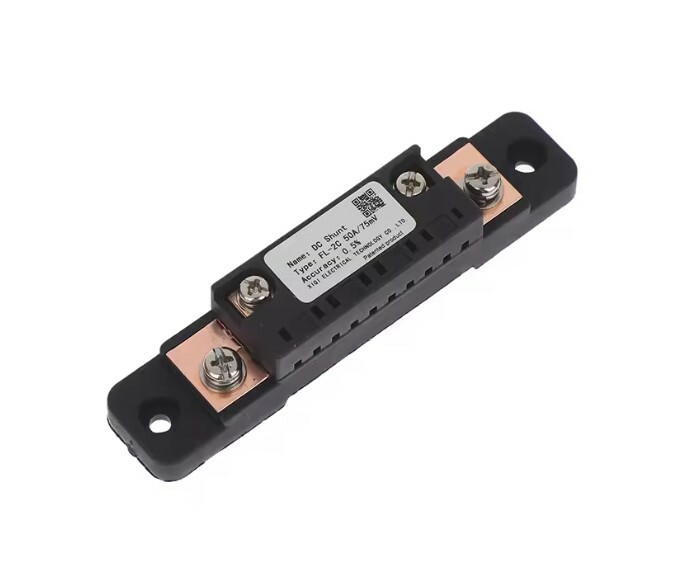

این ولت‌متر آمپرمتر DC دیجیتال پنلی ، شنت خارجی نقش حسگر جریان را بر عهده دارد. شنت یک مقاومت بسیار کم‌مقدار است که در مسیر جریان قرار می‌گیرد و با عبور جریان، افت ولتاژ کوچکی روی دو سر آن ایجاد می‌شود. آمپرمتر با اندازه‌گیری این افت ولتاژ، مقدار جریان عبوری را محاسبه و نمایش می‌دهد. استفاده از شنت خارجی باعث می‌شود بتوان جریان‌های نسبتاً بالا را بدون عبور مستقیم جریان اصلی از مدار نمایشگر اندازه‌گیری کرد. در نتیجه، این ساختار برای پروژه‌هایی که نیاز به مانیتورینگ جریان بالا دارند، مانند منابع تغذیه، سیستم‌های باتری، تجهیزات DC و پروژه‌های صنعتی، بسیار کاربردی است.

این ولت‌متر آمپرمتر DC پنلی دیجیتال دارای نمایشگر دوگانه است و می‌تواند مقدار ولتاژ و جریان را به‌صورت هم‌زمان نمایش دهد. کاربر بدون نیاز به استفاده از مولتی‌متر جداگانه می‌تواند وضعیت الکتریکی مدار را در یک نگاه بررسی کند. رنج 0 تا 100V DC امکان استفاده از ماژول را در بسیاری از سیستم‌های 12V DC، 24V DC، 36V DC، 48V DC و سایر مدارهای DC در محدوده مجاز فراهم می‌کند. همچنین رنج جریان تا 50A آن را برای سیستم‌هایی که جریان مصرفی بالاتری دارند مناسب می‌سازد.

عبارت 50A به معنی آن نیست که خود برد ماژول باید مستقیماً جریان 50 آمپر را از خود عبور دهد. اندازه‌گیری جریان با استفاده از شنت خارجی انجام می‌شود و مسیر جریان اصلی باید از شنت مناسب عبور کند. همچنین حداکثر ولتاژ اندازه‌گیری با ولتاژ تغذیه خود ماژول یکسان نیست. بنابراین قبل از نصب، باید مشخصات نسخه موردنظر و نحوه سیم‌بندی آن بررسی شود تا ولتاژ ورودی نامناسب به مدار نمایشگر اعمال نشود.

یکی از کاربردهای مهم ولت‌متر آمپرمتر 100V 50A، استفاده در سیستم‌های باتری و منابع تغذیه DC است. با قرار دادن شنت در مسیر جریان، می‌توان جریان شارژ یا دشارژ یک سیستم را مشاهده کرد و هم‌زمان ولتاژ آن را نیز روی نمایشگر زیر نظر داشت. این ویژگی در سیستم‌های باتری، منابع تغذیه سوئیچینگ، تجهیزات قابل حمل، پروژه‌های خورشیدی، سیستم‌های DC و بسیاری از پروژه‌های الکترونیکی مفید است.

کاربردها

• منابع تغذیه DC: نمایش لحظه‌ای ولتاژ خروجی و جریان مصرفی منبع تغذیه.

• منابع تغذیه آزمایشگاهی: مناسب برای تجهیز منابع تغذیه دست‌ساز و مانیتورینگ پارامترهای خروجی.

• سیستم‌های باتری: نمایش ولتاژ و جریان شارژ یا دشارژ باتری.

• سیستم‌های خورشیدی و سولار: مناسب برای پایش جریان و ولتاژ بخش DC سیستم.

• تابلوهای برق DC: استفاده به‌عنوان نمایشگر پنلی برای کنترل وضعیت مدار.

• شارژر باتری: مشاهده جریان شارژ و ولتاژ باتری هنگام شارژ.

• پروژه‌های الکترونیکی و DIY: مناسب برای ساخت دستگاه‌ها و تجهیزات اندازه‌گیری سفارشی.

• سیستم‌های 12V DC و 24V DC : قابل استفاده در بسیاری از تجهیزات خودرو، باتری و تجهیزات DC.

• تجهیزات صنعتی: برای مانیتورینگ پارامترهای الکتریکی مدارهای DC در محدوده مجاز.

• موتورهای DC: امکان مشاهده جریان مصرفی موتور و ولتاژ تغذیه آن.

راه‌اندازی (SETUP)

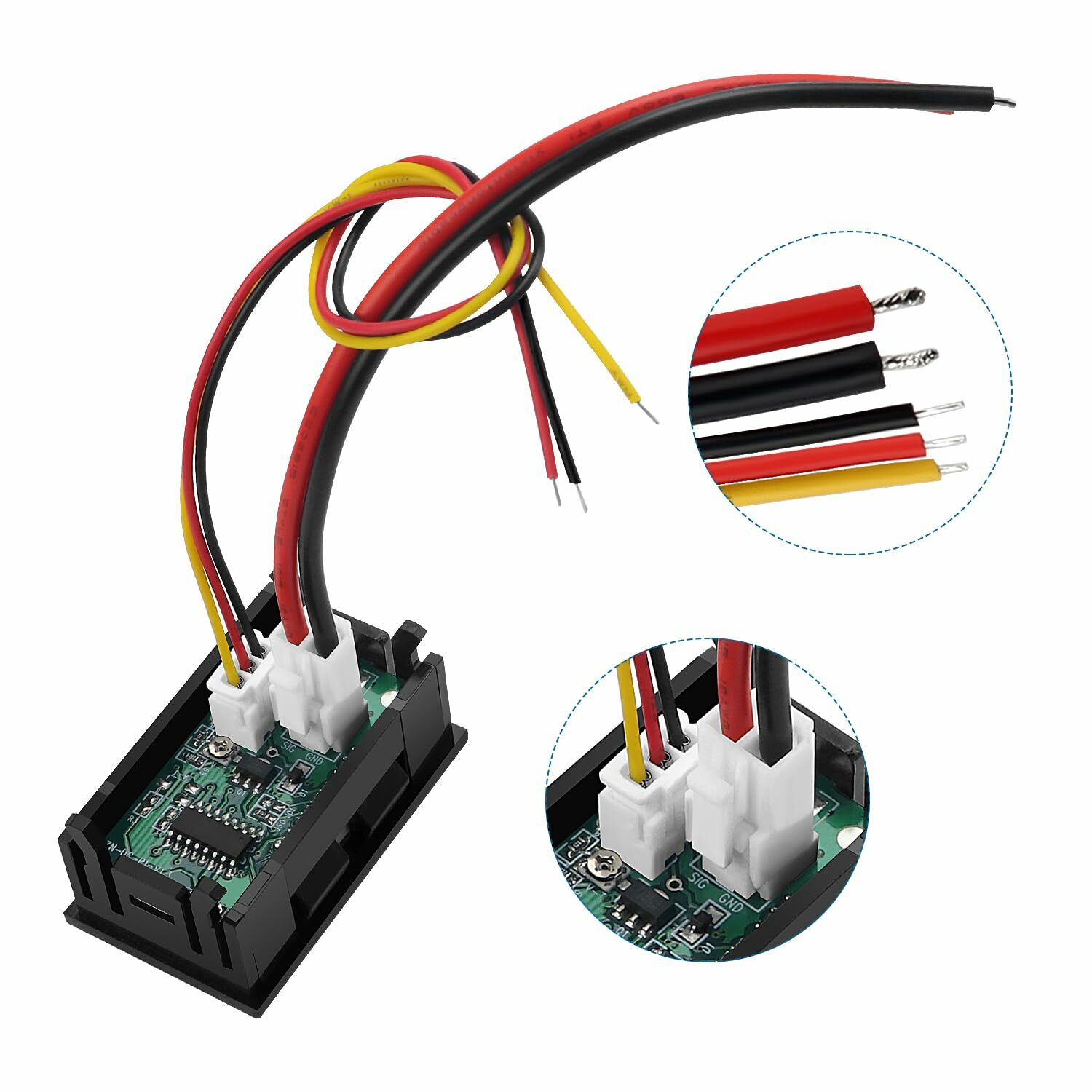

1. ابتدا منبع تغذیه در محدوده ولتاژ مجاز (4-30V DC) را به سیم های سوکت سه تایی (سیم قرمز به مثبت منبع تغذیه و سیم مشکی به منفی منبع تغذیه) متصل کنید. سیم زرد یا سفید برای اندازه گیی ولتاژ نقطه مورد نظر از برد است. در نحوه اتصالات به قطبیت های مثبت و منفی حتما دقت کنید چرا که اتصال اشتباه می تواند باعث آسیب به ماژول شود.

از آنجاییکه محدوده ولتاژ مجاز برای تغذیه ماژول (4-30V DC) می باشد در صورتیکه محدوده ولتاژ اندازه گیری در محدوده (4-30V DC) باشد میتوانید سیم زرد یا سفید رنگ سوکت سه تایی را به هم متصل نمایید و به صورت دو سیم استفاده نمایید.

2. ورودی اندازه‌گیری ولتاژ را به قطعه و یا بار مصرفی مورد نظربه صورت موازی متصل کنید. سیم زرد یا سفید رنگ برای اندازه گیری ولتاژ نقطه مورد نظر است و به صورت موازی با قطعه یا بار مصرفی بسته می شود.

3. شنت مناسب را در مسیر سری با جریان مصرفی قرار دهید.

این ماژول برای اندازه‌گیری جریان از شنت خارجی و تحمل حداکثر 50A استفاده می‌کند. بنابراین شنت باید در مسیر جریان اصلی مدار قرار بگیرد و ماژول افت ولتاژ ایجادشده روی شنت را برای محاسبه جریان اندازه‌گیری می‌کند.

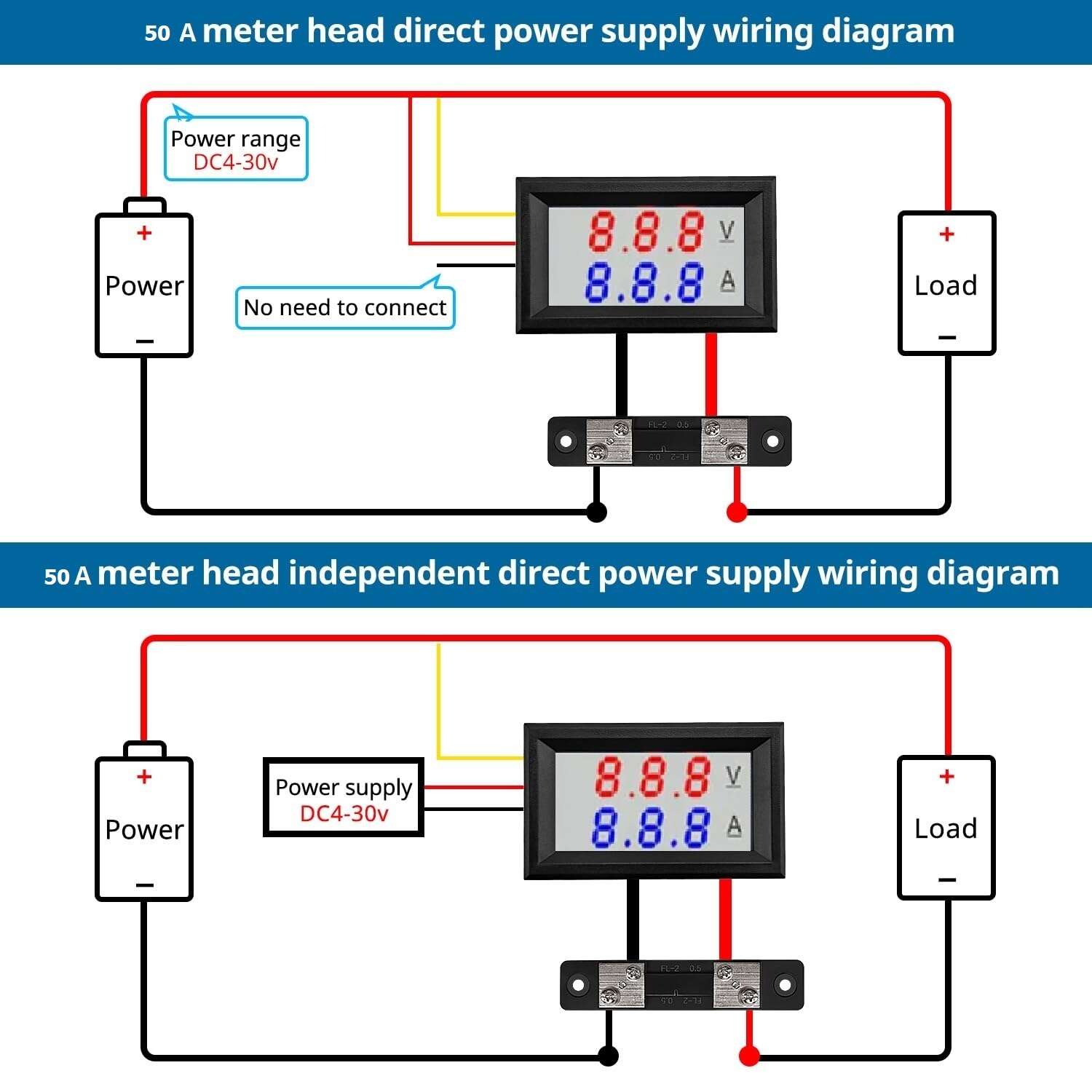

"شنت جریان باید به‌صورت سری با بار مصرفی در مسیر جریان قرار گیرد و قبل از اتصال تغذیه ماژول و قطعه یا بار مصرفی حتما اتصالات شنت جریان انجام شده باشد چرا که در غیر این صورت احتمال آسیب به ماژول است. برای درک بهتر نحوه اتصالات حتما به بخش تصاویر محصول مراجعه فرمایید."

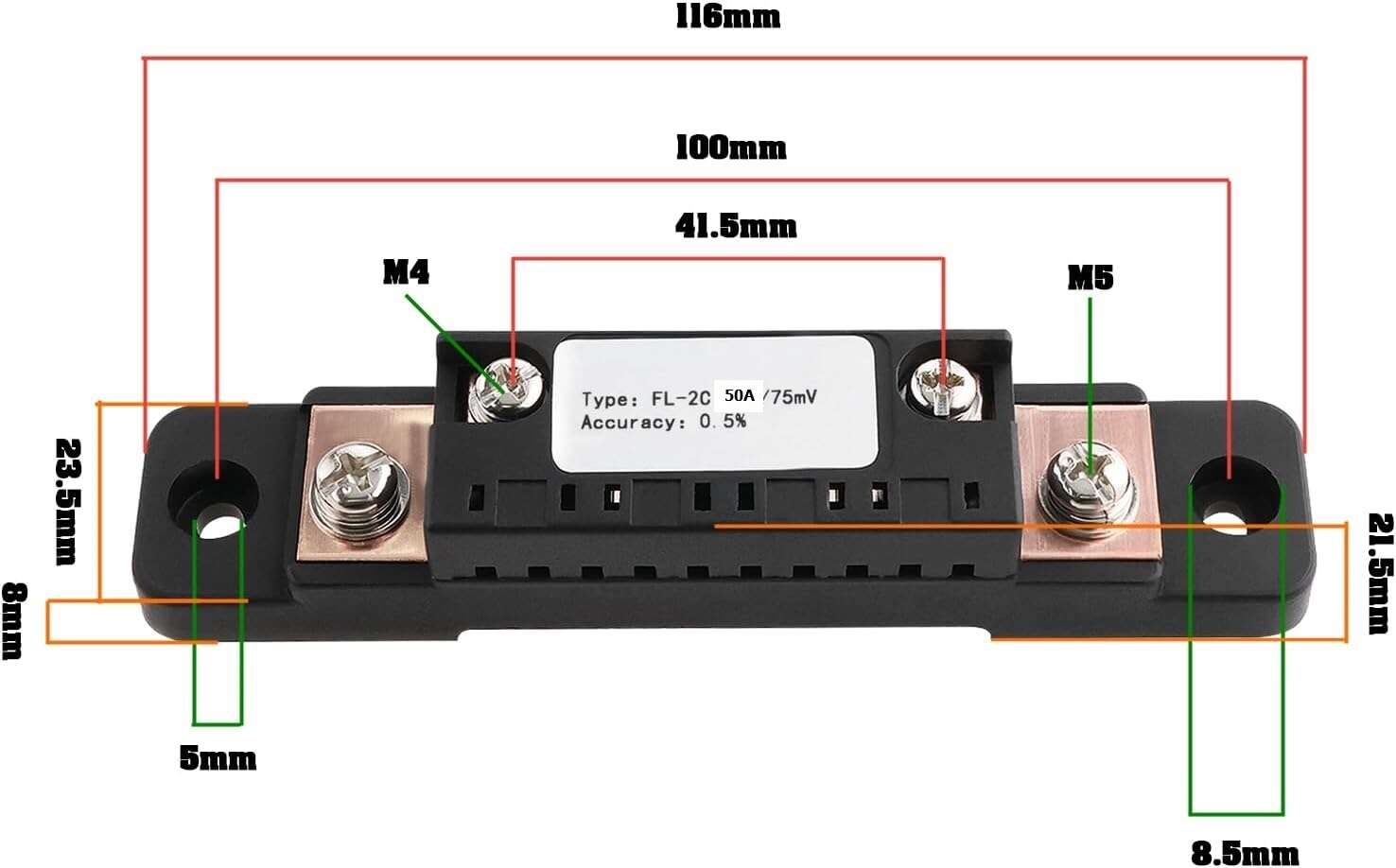

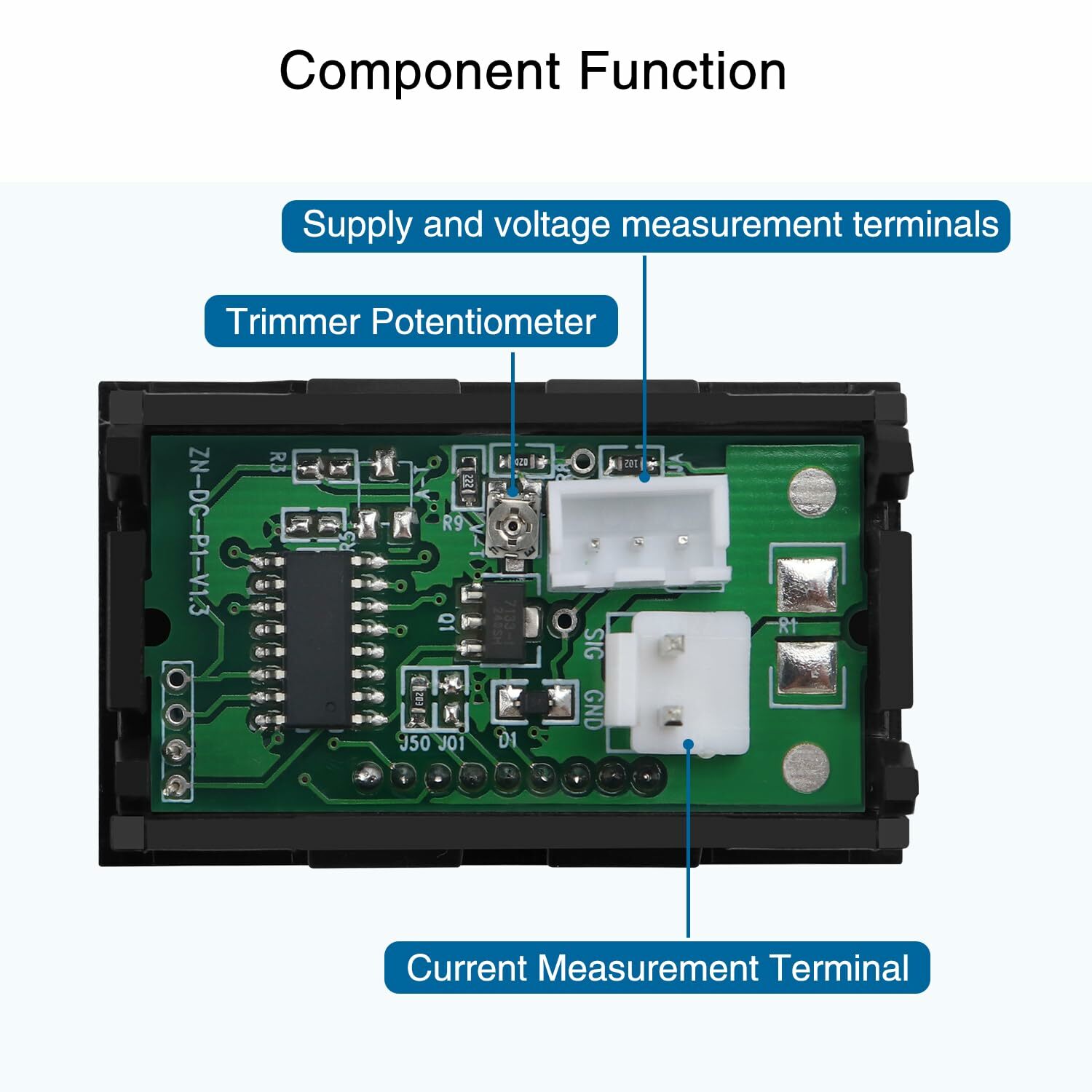

سپس سیم‌های اندازه‌گیری جریان ماژول (سوکت های دو تایی با سیم های ضخیم تر) به ترمینال‌های مربوط به شنت متصل می‌شوند. سیم قرمز محل ورود جریان و سیم مشکی محل خروج جریان و به پیچ های کوچک روی شنت جریان متصل می شوند. در این حالت جریان عبوری از بار باعث ایجاد افت ولتاژ بسیار کوچکی روی شنت شده و ماژول مقدار جریان را محاسبه و روی نمایشگر نشان می‌دهد.

4. اتصالات شنت را با سیم مناسب و ترمینال مناسب جریان موردنظر انجام دهید. برای اتصال بار مصرفی به شنت جریان به دلیل عبور جریان زیاد بهتر است تا حد امکان از سیم با ضخامت مناسب و در صورت امکان نسوز استفاده نمایید. در نهایت سیم سری شده با قطعه یا بار مصرفی مورد نظر را به پیچ های بزرگتر شنت متصل نمایید.

5. قبل از روشن کردن مدار، تمام اتصالات سری و موازی و قطبیت‌های مثبت و منفی را بررسی کنید.

6. مدار را روشن کرده و مقدار ولتاژ و جریان نمایش داده‌شده را بررسی کنید.

7. برای اطمینان از کالیبره بودن ماژول ابتدا با یک مولتی متر سالم و کالیبره ولتاژدو نقطه مورد نظر را اندازه بگیرید و در صورت تفاوت با مقدار نشان داده شده در ماژول با استفاده از پتانسیومتر SMD پشت ماژول مقدار خطا را کاهش دهید.

نکات مهم در استفاده

• محدوده ولتاژ اندازه گیری 0-100V DC با ولتاژ تغذیه ماژول 4-30V DC یکی نیست : عبارت 0-100V به محدوده اندازه‌گیری ولتاژ اشاره دارد و لزوماً به این معنی نیست که خود نمایشگر باید با 100 ولت تغذیه شود. ولتاژ تغذیه ماژول در محدوده 4-30V DC است.

• جریان 50 آمپر باید از شنت عبور کند : برای اندازه‌گیری جریان بالا، مسیر جریان اصلی باید از شنت عبور کند. هرگز جریان 50 آمپر را مستقیماً از مسیرهای ظریف برد ماژول عبور ندهید.

• شنت مناسب استفاده کنید : شنت باید از نظر جریان نامی، افت ولتاژ و توان قابل تحمل متناسب با مدار انتخاب شود. شنت همراه با ماژول مورد نظر برای عبور حداکثر تا 50A مناسب می باشد از اتصال شنت های متفرقه به ماژول خودداری کنید.

• سیم‌های جریان بالا را جدی بگیرید : در جریان‌های بالا، استفاده از سیم نازک یا اتصالات نامناسب می‌تواند باعث افت ولتاژ، گرم‌شدن سیم و ترمینال و حتی آسیب یا خطر آتش‌سوزی شود. مسیر جریان اصلی که از شنت جریان عبور داده می شود باید با سیم، کابل و اتصالات مناسب جریان طراحی شود و وابسته به مقدار جریان عبوری تا حد امکان ضخیم و ترجیحا نسوز باشد.

• قطبیت DC را رعایت کنید : در هنگام نصب، قطب مثبت و منفی منبع و همچنین جهت صحیح اتصال شنت جریان را مطابق نقشه محصول رعایت کنید. اتصال اشتباه می‌تواند باعث نمایش نادرست یا آسیب به ماژول شود.

• قبل از نصب، نقشه سیم‌بندی را بررسی کنید : این خانواده از ولت‌متر/آمپرمترها با نسخه‌های مختلف PCB و سیم‌بندی در بازار عرضه می‌شوند. بنابراین بهتر است پیش از اتصال، نقشه یا لیبل پشت محصول بررسی شود. برای درک بهتر به بخش تصاویر محصول مراجعه نمایید.

• دقت و رزولوشن را یکی ندانید : اگر نمایشگر مقدار جریان را با یک رقم اعشار نشان دهد، این موضوع به معنی دقت مطلق 0.1 آمپر نیست. رزولوشن نمایشگر با دقت اندازه‌گیری تفاوت دارد.

• برای جریان‌های بسیار پایین انتخاب مناسبی نیست : این مدل اساساً برای پایش جریان‌های بالاتر و استفاده همراه با شنت جریان طراحی شده است. اگر قصد اندازه‌گیری جریان‌های بسیار کم را دارید، بهتر است از آمپرمتر با رنج مناسب‌تر استفاده کنید. برای تهیه ماژول ولتمتر / آمپرمتر برای رنج جریان کمتر می توانید به اینک زیر مراجعه نمایید :

 انواع ولتمتر و آمپرمتر DC 0.56 اینچ | مشاهده و خرید

• برای تهیه ماژول ولتمتر / آمپرمتر برای رنج جریان بیشتر می توانید به اینک زیر مراجعه نمایید :

تهیه ولت متر آمپر متر پنلی شنت دار 100 ولت 100 آمپر

• شنت هنگام عبور جریان گرم می‌شود : هر شنت جریان دارای مقاومت بسیار کمی است، اما در جریان بالا مقداری توان به صورت گرما تلف می‌کند. بنابراین در جریان‌های نزدیک به محدوده نامی، تهویه مناسب و خنک کاری و نصب صحیح شنت اهمیت دارد.

• قبل از کار روی مدار برق را قطع کنید : هنگام تغییر سیم‌بندی، تعویض شنت یا جابه‌جایی اتصالات، منبع تغذیه را خاموش و مدار را از برق جدا کنید. مخصوصاً در سیستم‌های باتری با جریان بالا، یک اتصال کوتاه می‌تواند جریان بسیار زیادی ایجاد کند و باعث آسیب به ماژول و یا سایر برد ها شود.
