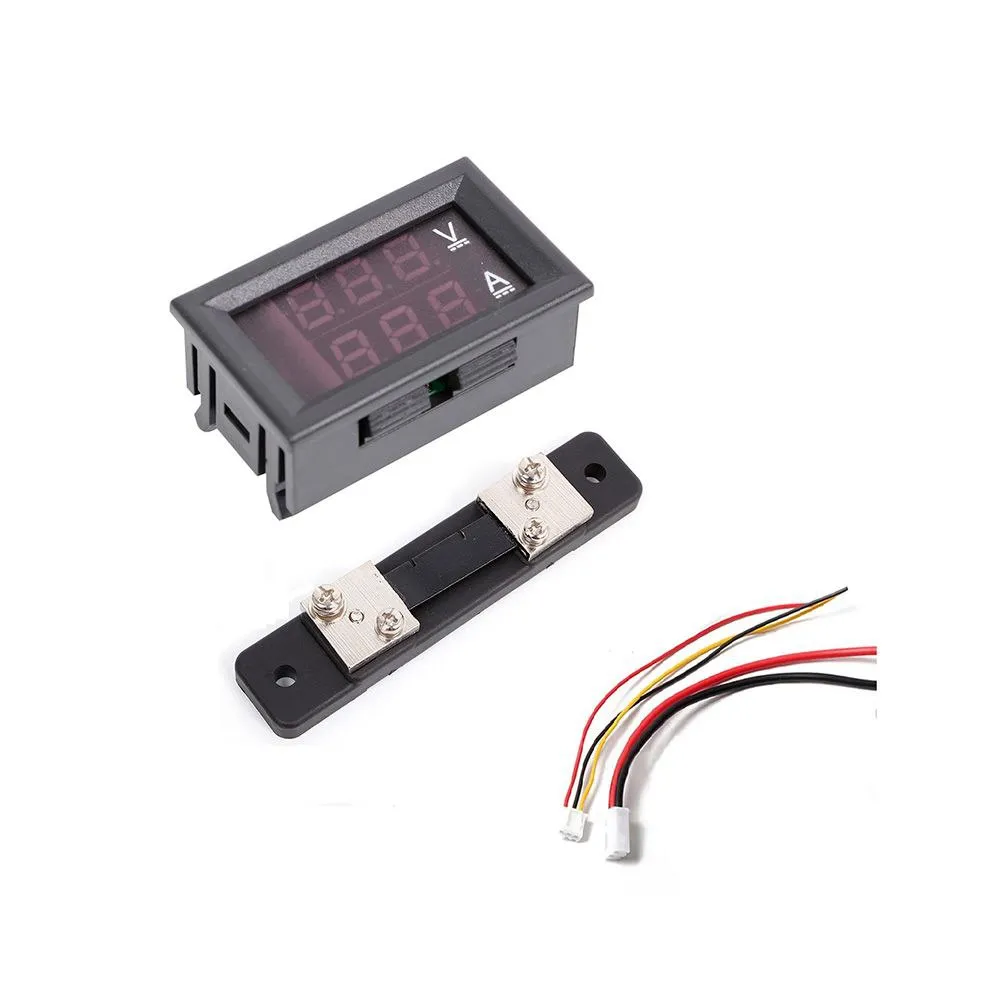

این محصول به همراه شنت ارائه می شود.
• منابع تغذیه DC: نمایش لحظه‌ای ولتاژ خروجی و جریان مصرفی منبع تغذیه.
• منابع تغذیه آزمایشگاهی: مناسب برای تجهیز منابع تغذیه دست‌ساز و مانیتورینگ پارامترهای خروجی.
• سیستم‌های باتری: نمایش ولتاژ و جریان شارژ یا دشارژ باتری.
• سیستم‌های خورشیدی و سولار: مناسب برای پایش جریان و ولتاژ بخش DC سیستم.
• تابلوهای برق DC: استفاده به‌عنوان نمایشگر پنلی برای کنترل وضعیت مدار.
• شارژر باتری: مشاهده جریان شارژ و ولتاژ باتری هنگام شارژ.
• پروژه‌های الکترونیکی و DIY: مناسب برای ساخت دستگاه‌ها و تجهیزات اندازه‌گیری سفارشی.
• سیستم‌های 12V DC و 2424V DC : قابل استفاده در بسیاری از تجهیزات خودرو، باتری و تجهیزات DC.
• تجهیزات صنعتی: برای مانیتورینگ پارامترهای الکتریکی مدارهای DC در محدوده مجاز.
• موتورهای DC: امکان مشاهده جریان مصرفی موتور و ولتاژ تغذیه آن.

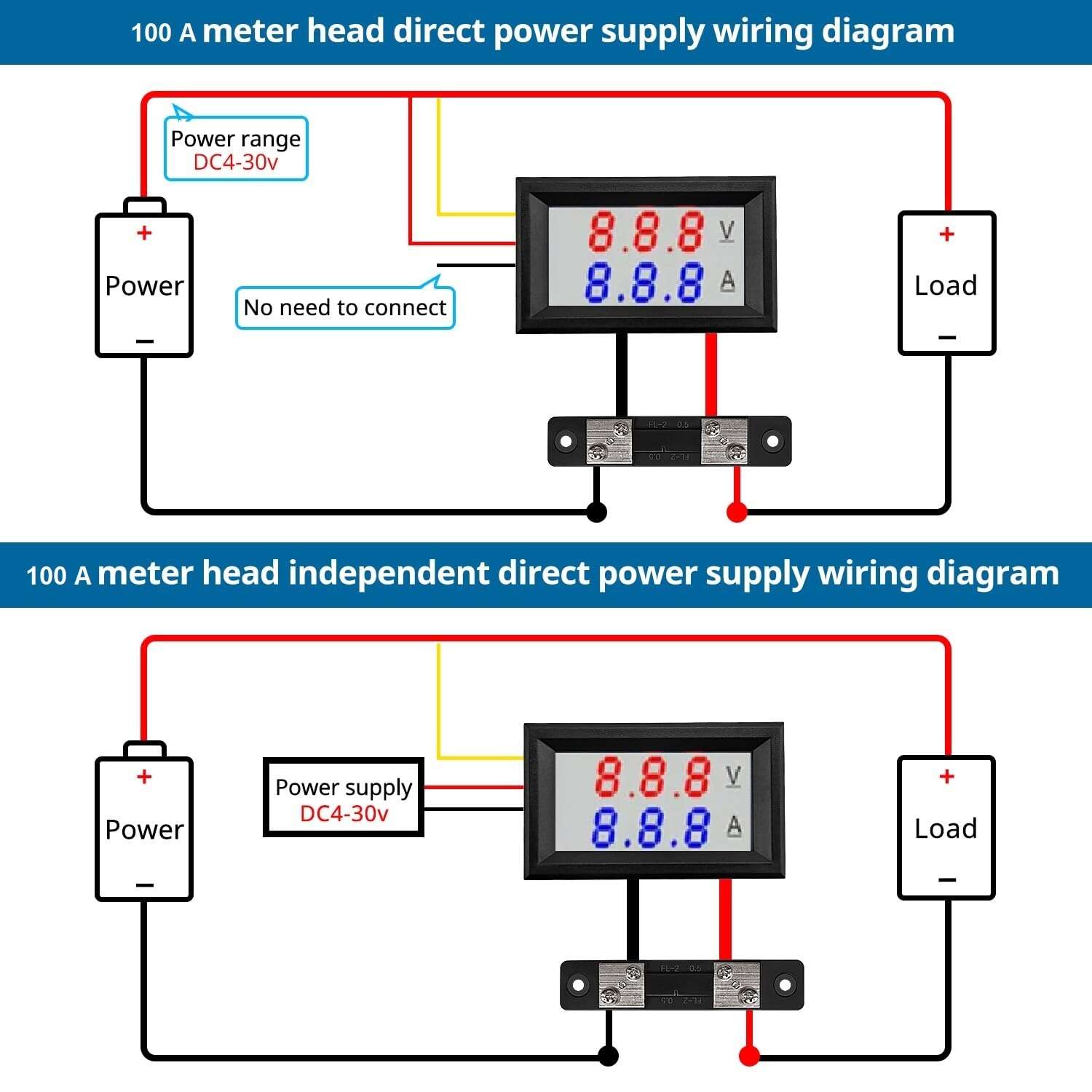

1. ابتدا منبع تغذیه در محدوده ولتاژ مجاز (4-30V DC) را به سیم های سوکت سه تایی (سیم قرمز به مثبت منبع تغذیه و سیم مشکی به منفی منبع تغذیه) متصل کنید. سیم زرد یا سفید برای اندازه گیی ولتاژ نقطه مورد نظر از برد است. در نحوه اتصالات به قطبیت های مثبت و منفی حتما دقت کنید چرا که اتصال اشتباه می تواند باعث آسیب به ماژول شود.
از آنجاییکه محدوده ولتاژ مجاز برای تغذیه ماژول (4-30V DC) می باشد در صورتیکه محدوده ولتاژ اندازه گیری در محدوده (4-30V DC) باشد میتوانید سیم زرد یا سفید رنگ سوکت سه تایی را به هم متصل نمایید و به صورت دو سیم استفاده نمایید.
2. ورودی اندازه‌گیری ولتاژ را به قطعه و یا بار مصرفی مورد نظربه صورت موازی متصل کنید. سیم زرد یا سفید رنگ برای اندازه گیری ولتاژ نقطه مورد نظر است و به صورت موازی با قطعه یا بار مصرفی بسته می شود.
3. شنت مناسب را در مسیر سری با جریان مصرفی قرار دهید.
این ماژول برای اندازه‌گیری جریان از شنت خارجی و تحمل حداکثر 100A استفاده می‌کند. بنابراین شنت باید در مسیر جریان اصلی مدار قرار بگیرد و ماژول افت ولتاژ ایجادشده روی شنت را برای محاسبه جریان اندازه‌گیری می‌کند.
"شنت جریان باید به‌صورت سری با بار مصرفی در مسیر جریان قرار گیرد و قبل از اتصال تغذیه ماژول و قطعه یا بار مصرفی حتما اتصالات شنت جریان انجام شده باشد چرا که در غیر این صورت احتمال آسیب به ماژول است. برای درک بهتر نحوه اتصالات حتما به بخش تصاویر محصول مراجعه فرمایید."

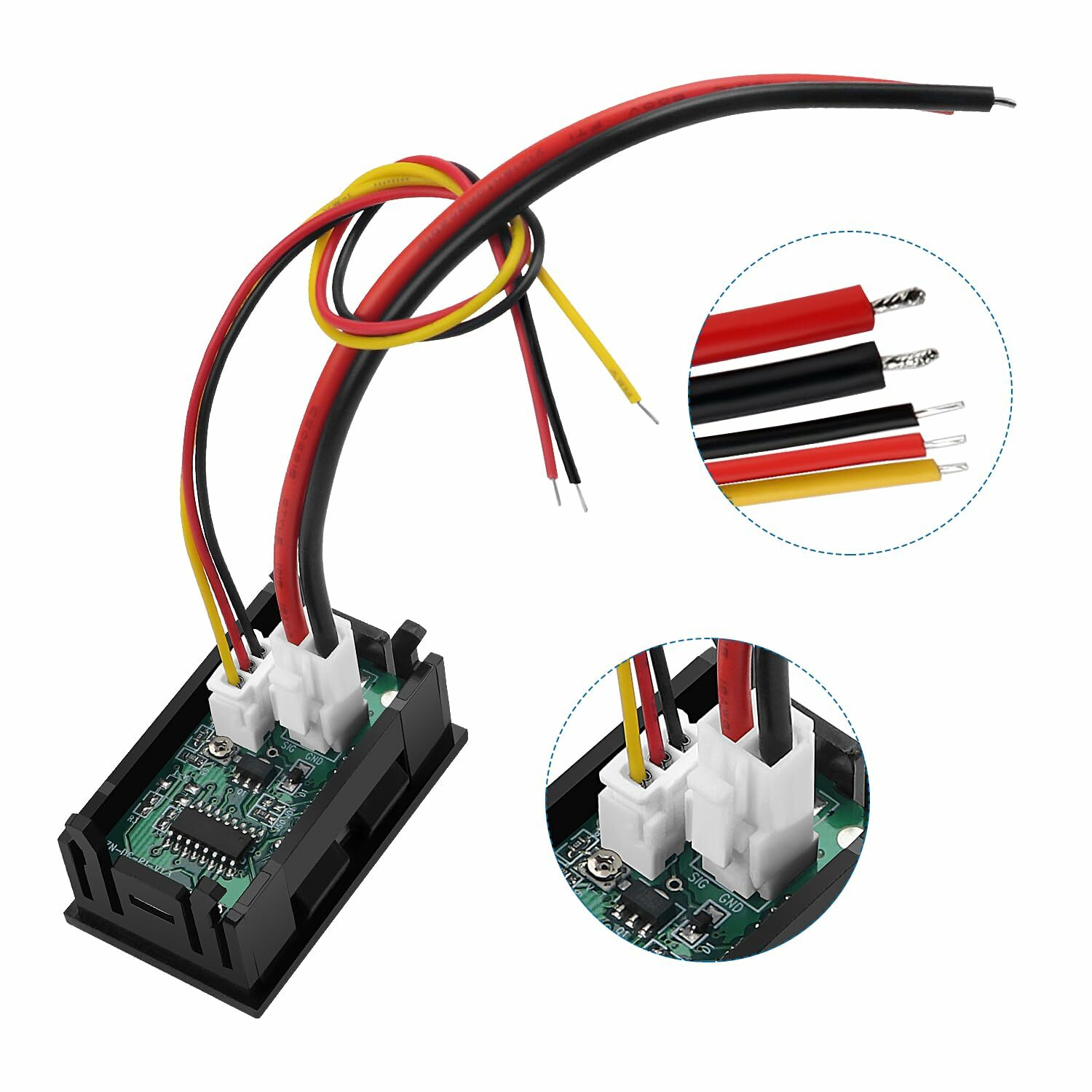

سپس سیم‌های اندازه‌گیری جریان ماژول (سوکت های دو تایی با سیم های ضخیم تر) به ترمینال‌های مربوط به شنت متصل می‌شوند. سیم قرمز محل ورود جریان و سیم مشکی محل خروج جریان و به پیچ های کوچک روی شنت جریان متصل می شوند. در این حالت جریان عبوری از بار باعث ایجاد افت ولتاژ بسیار کوچکی روی شنت شده و ماژول مقدار جریان را محاسبه و روی نمایشگر نشان می‌دهد.
4. اتصالات شنت را با سیم مناسب و ترمینال مناسب جریان موردنظر انجام دهید. برای اتصال بار مصرفی به شنت جریان به دلیل عبور جریان زیاد بهتر است تا حد امکان از سیم با ضخامت مناسب و در صورت امکان نسوز استفاده نمایید. در نهایت سیم سری شده با قطعه یا بار مصرفی مورد نظر را به پیچ های بزرگتر شنت متصل نمایید.
5. قبل از روشن کردن مدار، تمام اتصالات سری و موازی و قطبیت‌های مثبت و منفی را بررسی کنید.
6. مدار را روشن کرده و مقدار ولتاژ و جریان نمایش داده‌شده را بررسی کنید.

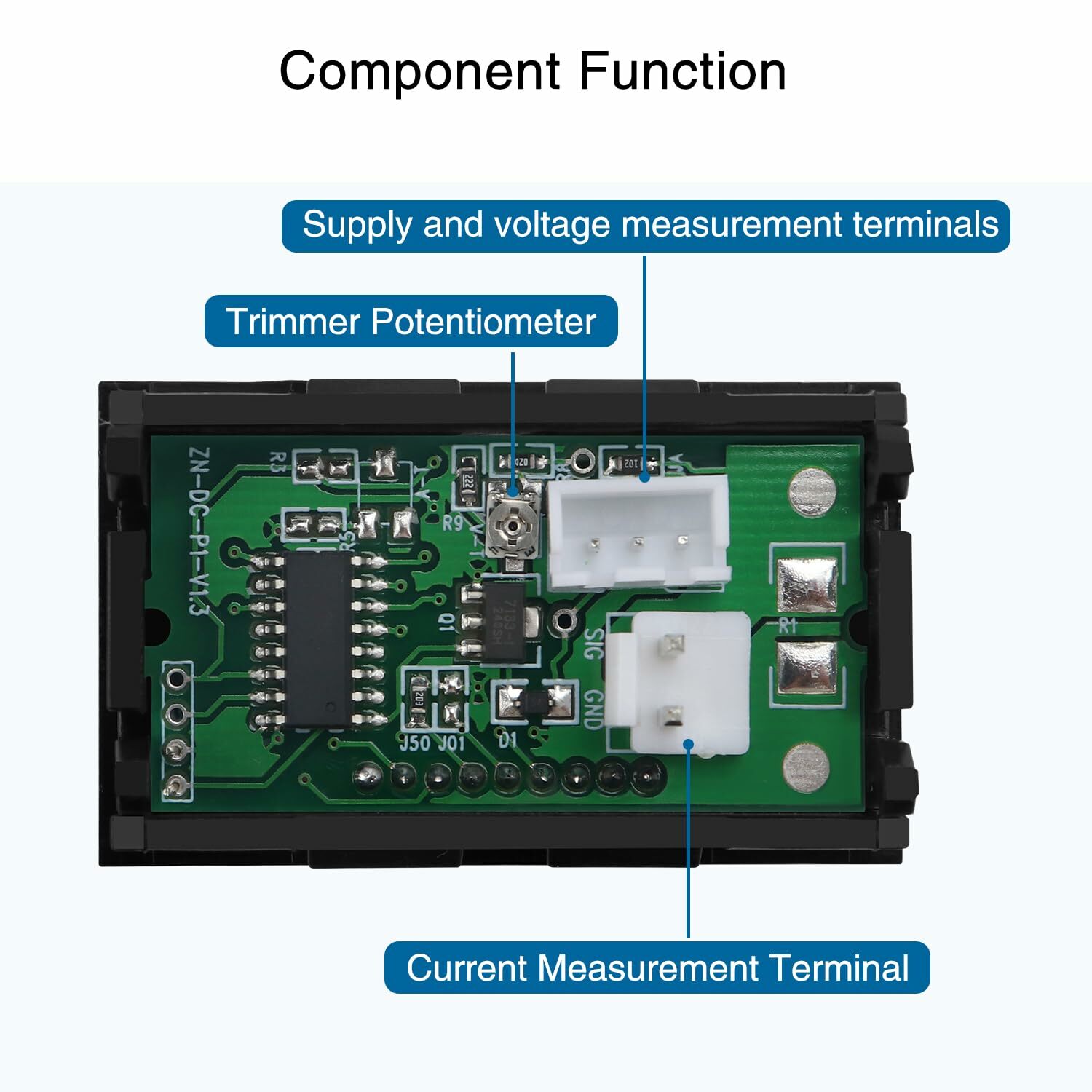

7. برای اطمینان از کالیبره بودن ماژول ابتدا با یک مولتی متر سالم و کالیبره ولتاژدو نقطه مورد نظر را اندازه بگیرید و در صورت تفاوت با مقدار نشان داده شده در ماژول با استفاده از پتانسیومتر SMD پشت ماژول مقدار خطا را کاهش دهید.
• محدوده ولتاژ اندازه گیری 0-100V DC با ولتاژ تغذیه ماژول 4-30V DC یکی نیست : عبارت 0-100V به محدوده اندازه‌گیری ولتاژ اشاره دارد و لزوماً به این معنی نیست که خود نمایشگر باید با 100 ولت تغذیه شود. ولتاژ تغذیه ماژول در محدوده 4-30V DC است.
• جریان 100 آمپر باید از شنت عبور کند : برای اندازه‌گیری جریان بالا، مسیر جریان اصلی باید از شنت عبور کند. هرگز جریان 100 آمپر را مستقیماً از مسیرهای ظریف برد ماژول عبور ندهید.
• شنت مناسب استفاده کنید : شنت باید از نظر جریان نامی، افت ولتاژ و توان قابل تحمل متناسب با مدار انتخاب شود. شنت همراه با ماژول مورد نظر برای عبور حداکثر تا 100A مناسب می باشد از اتصال شنت های متفرقه به ماژول خودداری کنید.
• سیم‌های جریان بالا را جدی بگیرید : در جریان‌های بالا، استفاده از سیم نازک یا اتصالات نامناسب می‌تواند باعث افت ولتاژ، گرم‌شدن سیم و ترمینال و حتی آسیب یا خطر آتش‌سوزی شود. مسیر جریان اصلی که از شنت جریان عبور داده می شود باید با سیم، کابل و اتصالات مناسب جریان طراحی شود و وابسته به مقدار جریان عبوری تا حد امکان ضخیم و ترجیحا نسوز باشد.
• قطبیت DC را رعایت کنید : در هنگام نصب، قطب مثبت و منفی منبع و همچنین جهت صحیح اتصال شنت جریان را مطابق نقشه محصول رعایت کنید. اتصال اشتباه می‌تواند باعث نمایش نادرست یا آسیب به ماژول شود.
• قبل از نصب، نقشه سیم‌بندی را بررسی کنید : این خانواده از ولتمتر/آمپرمترها با نسخه‌های مختلف PCB و سیم‌بندی در بازار عرضه می‌شوند. بنابراین بهتر است پیش از اتصال، نقشه یا لیبل پشت محصول بررسی شود. برای درک بهتر به بخش تصاویر محصول مراجعه نمایید.
• دقت و رزولوشن را یکی ندانید : اگر نمایشگر مقدار جریان را با یک رقم اعشار نشان دهد، این موضوع به معنی دقت مطلق 0.1 آمپر نیست. رزولوشن نمایشگر با دقت اندازه‌گیری تفاوت دارد.
• برای جریان‌های بسیار پایین انتخاب مناسبی نیست : این مدل اساساً برای پایش جریان‌های بالاتر و استفاده همراه با شنت جریان طراحی شده است. اگر قصد اندازه‌گیری جریان‌های بسیار کم را دارید، بهتر است از آمپرمتر با رنج مناسب‌تر استفاده کنید. برای تهیه ماژول ولتمتر / آمپرمتر برای رنج جریان کمتر می توانید به اینک زیر مراجعه نمایید :
• شنت هنگام عبور جریان گرم می‌شود : هر شنت جریان دارای مقاومت بسیار کمی است، اما در جریان بالا مقداری توان به صورت گرما تلف می‌کند. بنابراین در جریان‌های نزدیک به محدوده نامی، تهویه مناسب و خنک کاری و نصب صحیح شنت اهمیت دارد.
• قبل از کار روی مدار برق را قطع کنید : هنگام تغییر سیم‌بندی، تعویض شنت یا جابه‌جایی اتصالات، منبع تغذیه را خاموش و مدار را از برق جدا کنید. مخصوصاً در سیستم‌های باتری با جریان بالا، یک اتصال کوتاه می‌تواند جریان بسیار زیادی ایجاد کند و باعث آسیب به ماژول و یا سایر برد ها شود.
| نوع محصول | ولتمتر آمپرمتر دیجیتال پنلی |
|---|---|
| نوع جریان قابل اندازه گیری | DC (جریان مستقیم) |
| محدوده اندازه گیری ولتاژ | 0 تا 100 ولت DC |
| محدوده اندازه گیری جریان | 0 تا 100 آمپر DC |
| ولتاژ تغذیه ماژول | 4-30V DC |
| جریان مصرفی ماژول | کمتر از 20 میلی‌آمپر |
| روش اندازه گیری جریان | استفاده از شنت جریان خارجی |
| شنت سازگار با ماژول | شنت جریان 100A/75mV (همراه محصول ارائه می‌شود) |
| نوع نمایشگر | سون سگمنت (LED) سه رقمی / دیجیتال دوگانه |
| رنگ نمایشگر | قرمز (ولتاژ) و آبی (جریان) |
| سایز نمایشگر | 0.56 اینچ |
| نمایش هم زمان ولتاژ و جریان | دارد |
| رزولوشن ولتاژ | 0.1 ولت |
| رزولوشن جریان | 0.1 آمپر |
| دقت اندازه گیری ولتاژ و جریان | حدود ±1% |
| نرخ به روزرسانی | حدود 300 میلی‌ثانیه |
| دمای کاری | حدود 10- تا 65+ درجه سانتی‌گراد |

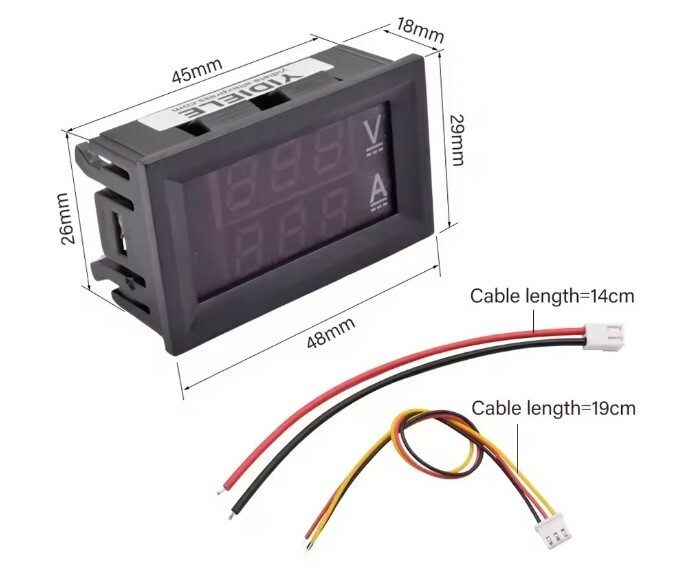

| ابعاد تقریبی ماژول | 48 × 29 × 26 میلی‌متر |
| ابعاد برش پنل | حدود 46 × 27 میلی‌متر |
| ابعاد شنت جریان | حدود 116 × 24 میلی‌متر |
| نوع نصب | پنلی (قابدار) |
| تعداد نمایشگر | دو نمایشگر دیجیتال |
| کاربرد اصلی | اندازه‌گیری و نمایش هم‌زمان ولتاژ و جریان مدارهای DC |
| مناسب برای | باتری، منبع تغذیه، تابلو DC، سیستم خورشیدی و پروژه‌های الکترونیکی |
| اقلام همراه | سوکت سه‌تایی و دوتایی سیم‌دار و شنت جریان |
| قابلیت استفاده با AC | خیر، فقط مناسب مدارهای DC |
این ماژول چه چیزی را اندازه‌گیری می‌کند؟
این ماژول برای اندازه‌گیری و نمایش هم‌زمان ولتاژ و جریان DC طراحی شده است. محدوده نامی آن در این مدل 0 تا 100V DC و 0 تا 100 آمپر DC است.
آیا جریان 100 آمپر مستقیماً از داخل برد عبور می‌کند؟
خیر. برای اندازه‌گیری جریان‌های بالا از شنت جریان خارجی استفاده می‌شود و جریان اصلی مدار باید از شنت عبور کند.
آیا شنت جریان همراه ماژول است؟
بله. شنت جریان 100 آمپر همراه محصول ارائه می‌شود .
آیا این ماژول برای باتری 12 و 24 ولت مناسب است؟
بله. برای مانیتورینگ ولتاژ و جریان سیستم‌های 12V DC و 24V DC مثل وسایل نقلیه سبک و سنگین گزینه مناسبی است و در منابع تغذیه، سیستم‌های باتری و تجهیزات DC کاربرد دارد.
آیا 100 ولت، ولتاژ تغذیه ماژول است؟
خیر. 100V DC محدوده اندازه‌گیری ولتاژ است، نه لزوماً ولتاژ تغذیه ماژول. ولتاژ تغذیه ماژول در محدوده 0-30V DC است و نباید بیش از این محدوده به سیم های قرمز و مشکی از سوکت سه تایی ولتاژ اعمال شود.
اندازه نمایشگر این ماژول چقدر است؟
این مدل دارای نمایشگر LED با اندازه حدود 0.56 اینچ است که برای مشاهده مقدار ولتاژ (نمایشگر قرمز) و جریان (نمایشگر آبی) از فاصله مناسب خوانایی خوبی دارد.
آیا این آمپرمتر برای جریان AC مناسب است؟
خیر. این مدل برای جریان و ولتاژ DC طراحی شده است و نباید برای اندازه‌گیری AC مورد استفاده قرار گیرد.
شنت جریان باید چگونه در مدار نصب شود؟
شنت جریان باید به‌صورت سری با قطعه یا بار مصرفی در مسیر جریان اصلی قرار بگیرد برای درک بهتر از نحوه اتصالات به بخش تصاویر محصول مراجعه نمایید.
آیا می‌توان از شنت با جریان نامی متفاوت استفاده کرد؟
خیر. این ماژول فقط با شنت جریان 100A/75mV همراه بسته بندی قابل استفاده است.
آیا این ماژول برای ساخت منبع تغذیه مناسب است؟
بله. یکی از کاربردهای رایج آن، نصب روی پنل منابع تغذیه DC برای نمایش لحظه‌ای ولتاژ خروجی و جریان مصرفی است.
آیا می‌توان از این محصول در پروژه‌های آردوینو و میکروکنترلری استفاده کرد؟
بله. این ماژول یک نمایشگر مستقل برای اندازه‌گیری ولتاژ و جریان است و می‌تواند در پروژه‌های DIY و الکترونیکی مورد استفاده قرار گیرد؛ البته نحوه اتصال باید مطابق مدار همان نسخه انجام شود.
آیا این محصول توان مصرفی را نیز نمایش می‌دهد؟
خیر. این مدل به‌صورت مستقیم ولتاژ و جریان را نمایش می‌دهد. برای نمایش توان، انرژی مصرف‌شده و پارامترهای بیشتر باید از ماژول‌های اندازه‌گیری چندپارامتری استفاده شود.
آیا دقت 0.1 ولت به معنی خطای 0.1 ولت است؟
خیر. رزولوشن نمایشگر ولتاژ (0.1) و نمایشگر جریان (0.1) با دقت اندازه‌گیری (1%) متفاوت است. نمایش مقدار با یک رقم اعشار به این معنی نیست که خطای اندازه‌گیری دقیقاً 0.1 ولت است.
آیا می‌توان این ماژول را داخل تابلو برق نصب کرد؟
بله، طراحی پنلی آن برای نصب روی پنل، تابلو، جعبه پروژه و تجهیزات الکترونیکی مناسب است.
هنگام نصب چه نکته‌ای از همه مهم‌تر است؟
مهم‌ترین نکته، رعایت قطبیت DC، ولتاژ تغذیه صحیح، سیم‌بندی صحیح شنت و استفاده از کابل و اتصالات مناسب جریان بالا و ترجیحا نسوز است. قبل از اعمال برق، تمام اتصالات را بررسی کنید.
آیا شنت در جریان بالا گرم می‌شود؟
بله. عبور جریان از شنت باعث ایجاد مقدار مشخصی تلفات توان و در نتیجه تولید گرما می‌شود. در جریان‌های نزدیک به ظرفیت نامی، نصب صحیح و دفع مناسب گرما اهمیت بیشتری پیدا می‌کند.
