نمایشگر سطح و ولتاژ باتری خشک 12 تا 60 ولت

کد کالا: 008794
دسته‌بندی:ماژولولتمتر و آمپرمتر روپنلی

نمایشگر و تستر سطح ولتاژ باتری های 12، 24، 36، 48 و 60 ولتی

220٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربران

توضیحات محصول


نمایشگر سطح و ولتاژ باتری خشک 12 تا 60 ولت

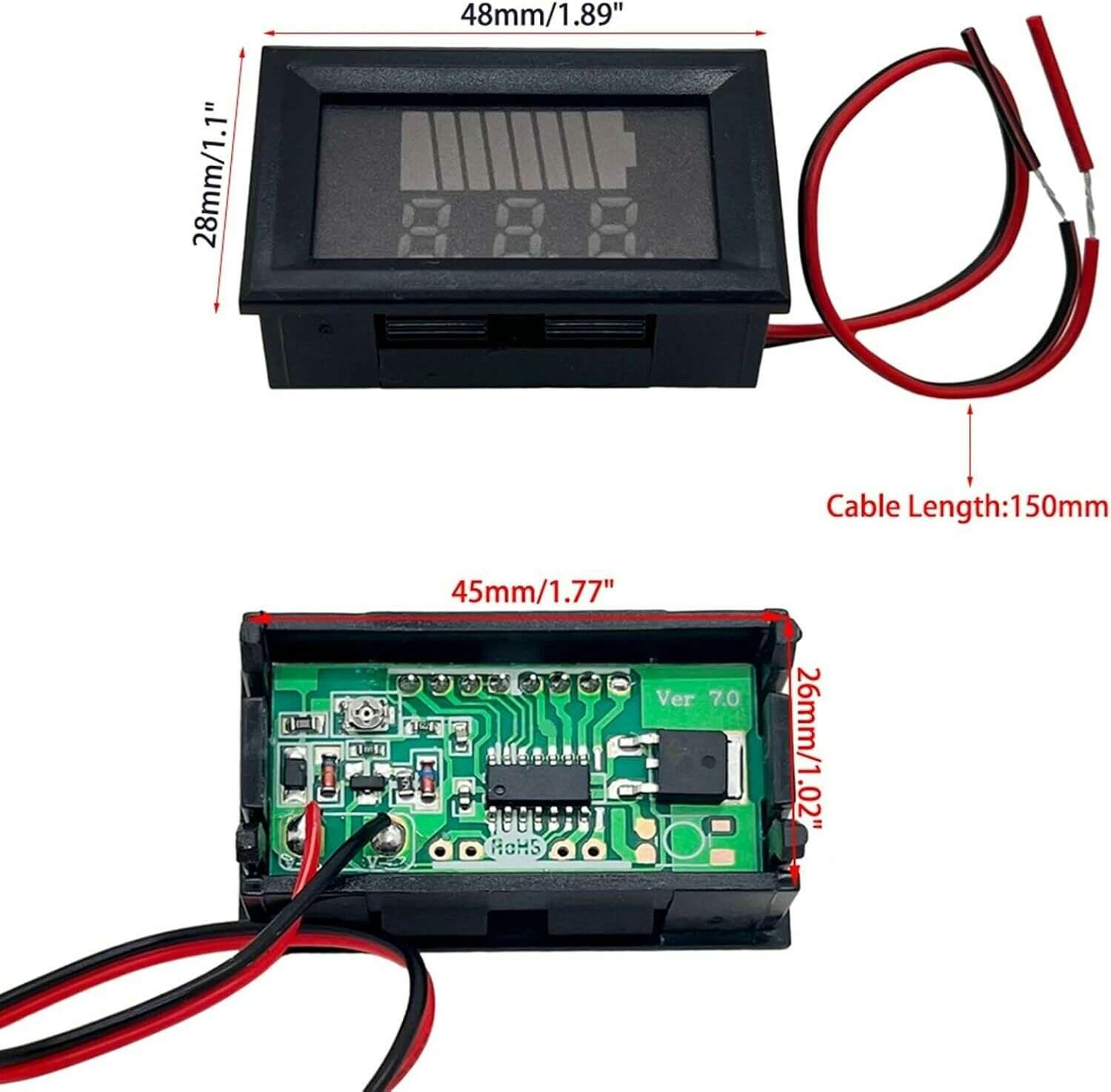

این ماژول یک ولتمتر-شارژمتر روپنلی ترکیبی است که هم ولتاژ باتری (عدد دقیق) و هم سطح شارژ باتری (نمایش گرافیکی درصد) را برای باتری‌های خشک 12 تا 60 ولت نمایش می‌دهد. دقت ولت‌متر حدود 2% و وضوح نمایش شارژ 8 بخش (10% تا 100%) است. 12-60V meter universal: 12V, 24V, 36V, 48v, 60V, (not compatible with 72V) • بازه ولتاژ: (12 تا 60 ولت (برای باتری‌های خشک 12V، 24V، 36V، 48V، 60V • نمایش دوگانه: عددی (ولتاژ دقیق) + گرافیکی (درصد شارژ) • دقت ولت‌متر: حدود 1 تا 2% • وضوح نمایش شارژ: 8 بخش (10%, 25%, 40%, 50%, 60%, 75%, 90%, 100%) • راندمان: حدود 96% • نصب روپنلی: مناسب برای پنل تابلو، خودرو، باتری‌خانه

کاربردها

• باتری‌خانه: مانیتورینگ ولتاژ و شارژ باتری‌های خشک 12-60V در انبار باتری • خودرو و کامیون: نمایش سطح شارژ باتری خودروهای سنگین با باتری 24V/48V • سیستم‌های خورشیدی: مانیتورینگ باتری‌های 48V/60V در پنل‌های خورشیدی • اینورتر و UPS: مانیتورینگ باتری اینورتر 48V و UPS 24V/48V

راه‌اندازی (Setup)

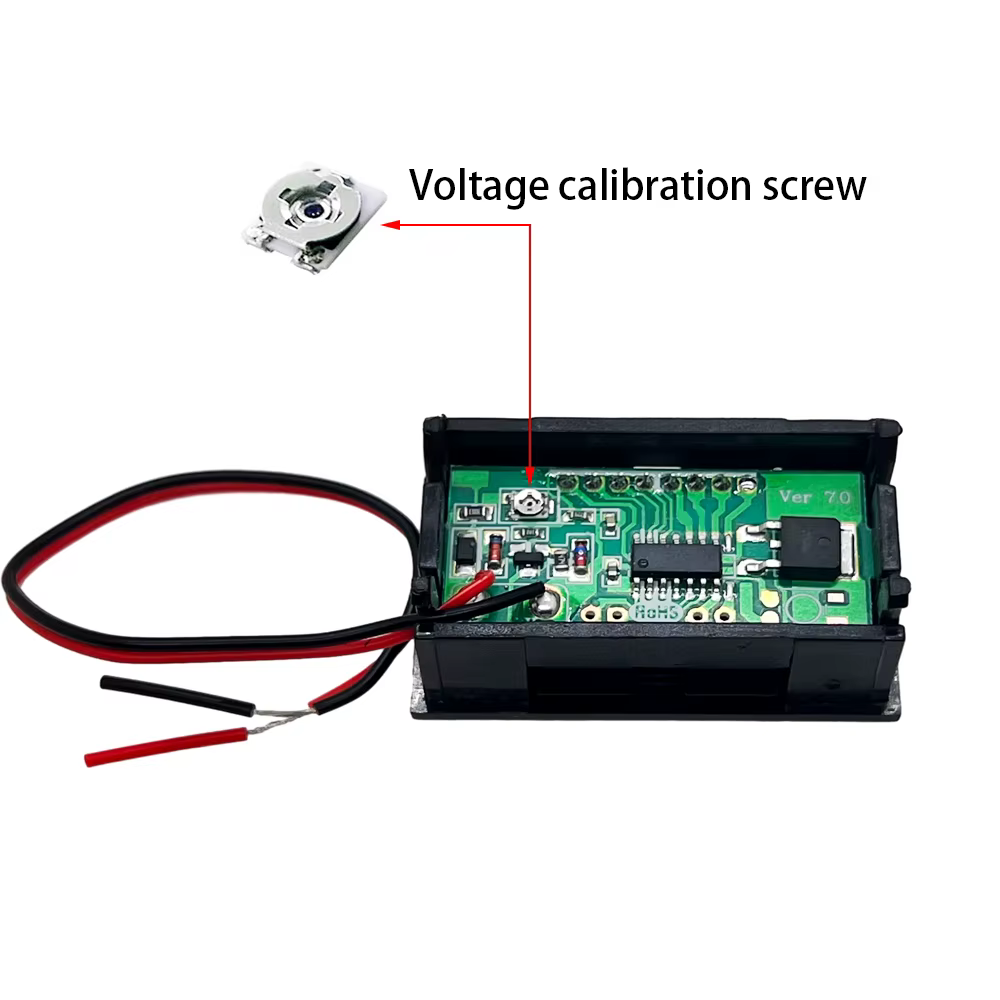

1. اتصال تغذیه: پین‌های V+ و V- را به دو سر باتری خشک 12-60V وصل کنید. 2. کالیبراسیون: با استفاده از پتانسیومتر پشت ماژول می شود خطای اندازه گیری را کاهش داد. 3. در نحوه اتصال سیم ها دقت کنید در صورت جابه جا زدن مثبت و منفی ممکن است ماژول آسیب ببیند.

مشخصات فنی

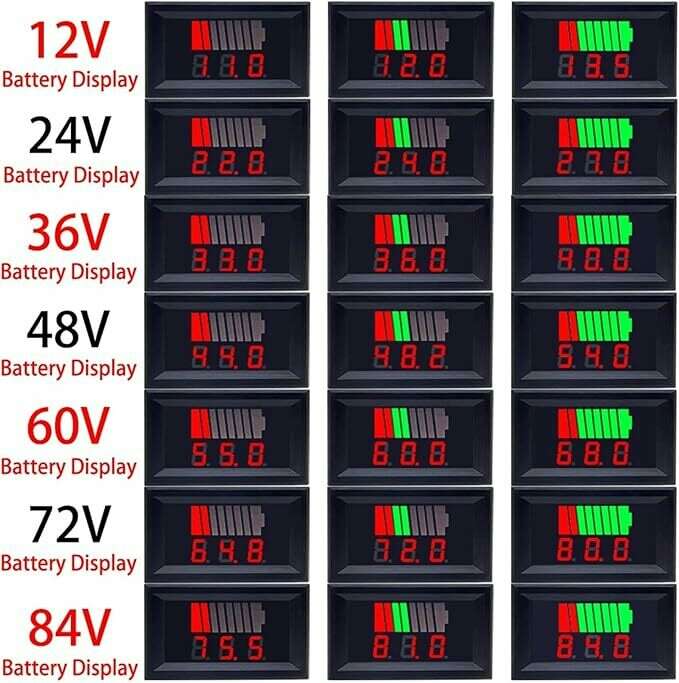

نمایش شارژ گرافیکی (8 بخش10%-25%-40%-50%-60%-75%-90%-100%)

سوالات متداول


سوالات متداول:

آیا برای باتری لیتیومی 48V مناسب است؟

بیشتر برای باتری خشک طراحی شده؛ برای لیتیومی هم می‌توان استفاده کرد.

چه بازه ولتاژ را پوشش می‌دهد؟

از 12 تا 60 ولت (12V, 24V, 36V, 48V, 60V).

دقت ولت‌متر چقدر است؟

حدود 1 تا 2 درصد.

نحوه نمایش شارژ چطور است؟

8 بخش گرافیکی (10%, 25%, 40%, 50%, 60%, 75%, 90%, 100%).

آیا نیاز به کالیبراسیون دارد؟

معمولاً خودکالیبر است؛ در صورت نیاز می شود با پتانسیومتر پشت ماژول خطای اندازه گیری را کم کرد.

برای چه جاهایی کاربرد دارد؟

باتری‌خانه، خودرو سنگین، سیستم خورشیدی، لیفتراک، اینورتر و UPS.

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.
