ماژول رله فتوسل XH-M131 مدل ۱۲ ولت

ماژول رله فتوسل XH-M131 مدل 12 ولت | کنترل خودکار سیستم یا روشنایی با سنسور نور

ماژول رله فتوسل XH-M131 مدل 12 ولت یک مدار کاربردی برای کنترل خودکار تجهیزات الکتریکی بر اساس میزان نور محیط است. این ماژول با استفاده از یک سنسور نوری LDR یا فتورزیستور، شدت نور محیط را تشخیص می‌دهد و با رسیدن نور به آستانه تنظیم‌شده، رله خروجی را فعال یا غیرفعال می‌کند. به کمک این عملکرد، می‌توان چراغ‌ها و تجهیزات مختلف را بدون نیاز به کلید دستی و به‌صورت خودکار کنترل کرد.

این ماژول فتوسل 12 ولت گزینه‌ای مناسب برای ساخت سیستم‌های روشنایی خودکار، چراغ‌های شب، تابلوهای تبلیغاتی، چراغ‌های محوطه، سیستم‌های روشنایی هوشمند و پروژه‌های الکترونیکی است. ماژول XH-M131 به‌صورت آماده استفاده طراحی شده و نیازی به ساخت مدار فتوسل جداگانه ندارد. مدار تشخیص نور، تنظیم حساسیت، سنسور نوری و رله در یک مجموعه قرار گرفته‌اند. این موضوع باعث می‌شود استفاده از آن برای تعمیرکاران، سازندگان تابلو برق، علاقه‌مندان به الکترونیک و پروژه‌های DIY بسیار ساده باشد.

سنسور نوری این ماژول با اندازه‌گیری میزان نور محیط، وضعیت خروجی را کنترل می‌کند. مثلا در شرایط تاریک، مدار می‌تواند رله را فعال کرده و چراغ یا وسیله متصل به آن را روشن کند؛ با افزایش نور محیط نیز رله تغییر وضعیت داده و بار را خاموش می‌کند. آستانه عملکرد را می‌توان با استفاده از پتانسیومتر تنظیم حساسیت روی برد تغییر داد. به این ترتیب، کاربر می‌تواند مشخص کند که ماژول در چه میزان نوری عمل کند.
یکی از ویژگی‌های کاربردی ماژول رله حساس به نور XH-M131، استفاده از رله مکانیکی با کنتاکت‌های COM، NO و NC است. این ساختار امکان کنترل بارهایی را فراهم می‌کند که نیاز به کنتاکت باز یا بسته دارند. همچنین به دلیل وجود کنتاکت‌های مجزا، می‌توان از ماژول در مدارهای مختلف روشنایی و کنترل استفاده کرد.
این ماژول برای پروژه‌هایی که نیاز به روشن و خاموش کردن خودکار تجهیزات بر اساس روز و شب دارند، بسیار مناسب است. برای مثال می‌توان از آن برای روشن کردن خودکار چراغ‌های محوطه هنگام تاریک شدن هوا، کنترل تابلوهای تبلیغاتی در شب، مدیریت چراغ‌های دکوراتیو و کنترل سیستم‌های روشنایی استفاده کرد.

کاربردها

• کنترل خودکار چراغ‌های شب و روز
• روشن کردن خودکار چراغ در تاریکی
• کنترل چراغ‌های حیاط، باغ و محوطه
• کنترل روشنایی راهروها و ورودی ساختمان
• روشن و خاموش کردن تابلوهای تبلیغاتی در شب
• کنترل چراغ‌های دکوراتیو
• استفاده در سیستم‌های روشنایی اتوماتیک
• کنترل تجهیزات بر اساس شدت نور محیط
• پروژه‌های اتوماسیون و هوشمندسازی
• پروژه‌های آموزشی و DIY
• ساخت سیستم‌های روشنایی خودکار با 12 ولت

راه‌اندازی

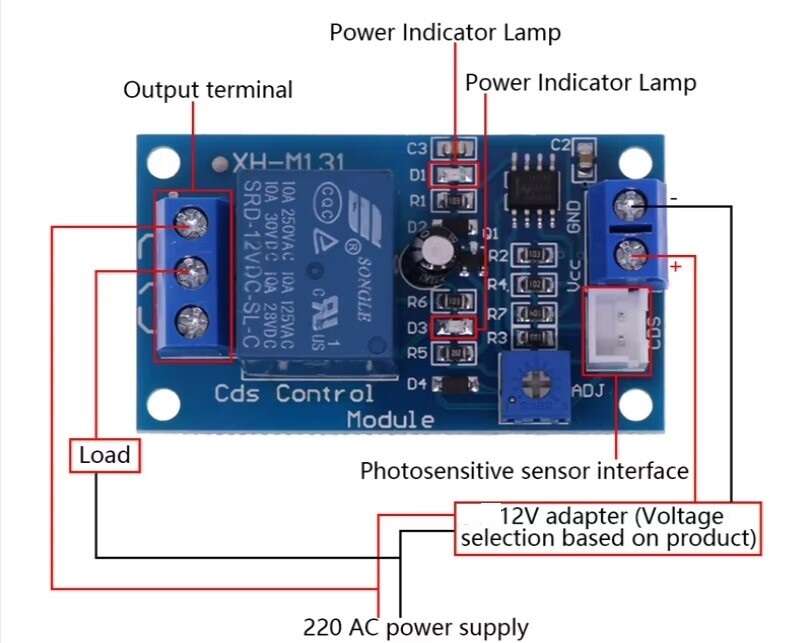

1. اتصال تغذیه ماژول
ابتدا منبع تغذیه 12V DC را به ترمینال ورودی تغذیه ماژول متصل کنید.
مثبت منبع تغذیه → VCC / +12V
منفی منبع تغذیه → GND / –
حتماً قطب‌های مثبت و منفی را به‌درستی رعایت کنید.
2. اتصال سنسور نور
سنسور فتوسل یا LDR معمولاً با دو سیم به کانکتور سفید رنگ روی برد متصل می‌شود. سنسور را در محلی قرار دهید که نور محیط را به‌خوبی دریافت کند.
برای عملکرد بهتر، سنسور را در محلی نصب کنید که نور چراغ تحت کنترل مستقیماً روی آن نتابد؛ زیرا ممکن است باعث خاموش و روشن شدن مکرر رله شود.

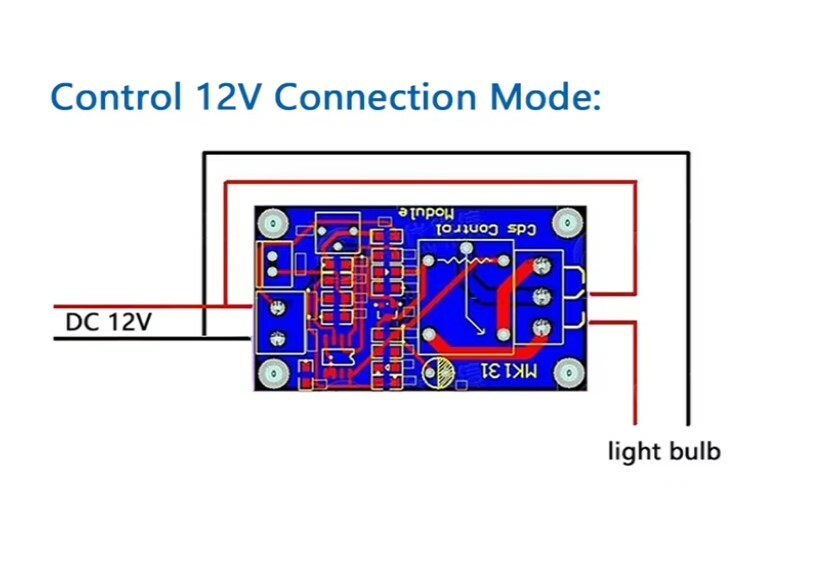

3. اتصال بار به رله
کنتاکت های خروجی این رله توانایی تحمل 10A/AC 250V or DC to 30V را دارد.
رله دارای سه کنتاکت اصلی است:
ترمینال عملکرد
COM پایه مشترک
NO در حالت عادی بازاست و بعد از فعل شدن رله بسته می شود.
NC در حالت عادی بسته است و بعد از فعال شدن رله باز می شود.

4.تنظیم حساسیت نور
روی برد ماژول یک پتانسیومتر تنظیم حساسیت وجود دارد.
برای تنظیم:
1. ماژول را به منبع 12 ولت DC متصل کنید.
2. سنسور را در محل نهایی نصب قرار دهید.
3. شرایط نور محیط را بررسی کنید.
4. پتانسیومتر را به‌آرامی بچرخانید.
5. نقطه‌ای را پیدا کنید که رله در میزان نور موردنظر شما فعال یا غیرفعال شود. فعال و غیر فعال شدن رله را میتوانید از روی LED روی برد و یا صدای تق رله بررسی کنید.
به دلیل تفاوت شرایط محیطی، میزان نور مناسب برای فعال شدن رله به محل نصب و تنظیم پتانسیومتر بستگی دارد.

نکات مهم در استفاده

• ولتاژ تغذیه ماژول را با مشخصات نسخه محصول تطبیق دهید و برای این مدل از منبع تغذیه 12V DC مناسب استفاده کنید.
• قطب مثبت و منفی تغذیه را اشتباه وصل نکنید.
• سنسور LDR را در معرض رطوبت مستقیم و آب قرار ندهید.
• سنسور را طوری نصب کنید که نور چراغ تحت کنترل مستقیماً به آن نتابد.
• در صورت تابش مستقیم نور خروجی به سنسور، ممکن است رله به‌صورت مکرر روشن و خاموش شود.
• حساسیت ماژول را پس از نصب نهایی تنظیم کنید؛ زیرا شرایط نور محیط روی عملکرد آن تأثیر دارد.
• ظرفیت درج‌شده روی رله، حداکثر ظرفیت کنتاکت در شرایط مشخص است (10A/AC 250V or DC to 30V) و نباید بدون بررسی نوع بار به‌صورت عمومی برای همه تجهیزات در نظر گرفته شود.
• بارهای موتوری، القایی و لامپ‌هایی با جریان راه‌اندازی بالا ممکن است در لحظه شروع به کار، جریان بیشتری از مقدار عادی مصرف کنند. برای بارهای توان بالا یا کاربردهای حساس، استفاده از کنتاکتور یا رله واسط مناسب توصیه می‌شود.
• هنگام کار با برق شهر 220V AC، تمام اتصالات بخش رله باید عایق‌کاری شده و داخل محفظه مناسب قرار گیرند.
• قبل از هرگونه تغییر در سیم‌کشی، تغذیه مدار را قطع کنید.
• برای افزایش عمر رله، از کارکردن مداوم آن در نزدیکی حداکثر ظرفیت کنتاکت و در محیط های مرطوب خودداری کنید.
• در محیط‌های بسیار روشن یا بسیار تاریک، ممکن است لازم باشد حساسیت فتوسل را با پتانسیومتر دوباره تنظیم کنید.
