ماژول کاهنده ولتاژ 20A | DC to DC با کنترل ولتاژ و جریان تا 300W
ماژول کاهنده ولتاژ DC TO DC 20A یک مبدل قدرتمند و قابل تنظیم برای کاهش ولتاژ DC و کنترل همزمان جریان خروجی است. این ماژول با فرکانس سوئیچینگ 150KHZ برای ساخت منابع تغذیه حرفهای، شارژرهای سفارشی، پروژههای صنعتی و مدارهای الکترونیکی حساس طراحی شده و به دلیل توان بالا و انعطافپذیری مناسب، یکی از گزینههای محبوب در میان سازندگان و تعمیرکاران است.
ماژول DC TO DC 20A با دریافت ولتاژ DC در بازه گسترده، آن را به ولتاژ پایینتر و قابل تنظیم تبدیل میکند و همزمان امکان محدود کردن جریان را تا 300 وات توان خروجی نیز فراهم میسازد.
این ویژگی باعث میشود در پروژههایی که به تغذیه پایدار، ایمن و کنترلشده نیاز دارند، انتخابی بسیار کاربردی باشد.
از منابع تغذیه آزمایشگاهی گرفته تا سیستمهای الکترونیکی و صنعتی، این ماژول میتواند نقش یک مبدل مطمئن و حرفهای را ایفا کند.
کاربردها
• ساخت منابع تغذیه آزمایشگاهی،
• راه اندازی شارژر باتری،
• تجهیزات قابل تنظیم،
• تغذیه لامپ ها و ریسه های LED
• مدارهای کنترلی و پروژههای الکترونیکی
• به دلیل قابلیت تنظیم جریان، میتوان از آن در پروژههایی استفاده کرد که ایمنی و محافظت از بار اهمیت زیادی دارد.
• طراحیهای DIY و حرفهای، برای مدیریت تغذیه
نحوه عملکرد

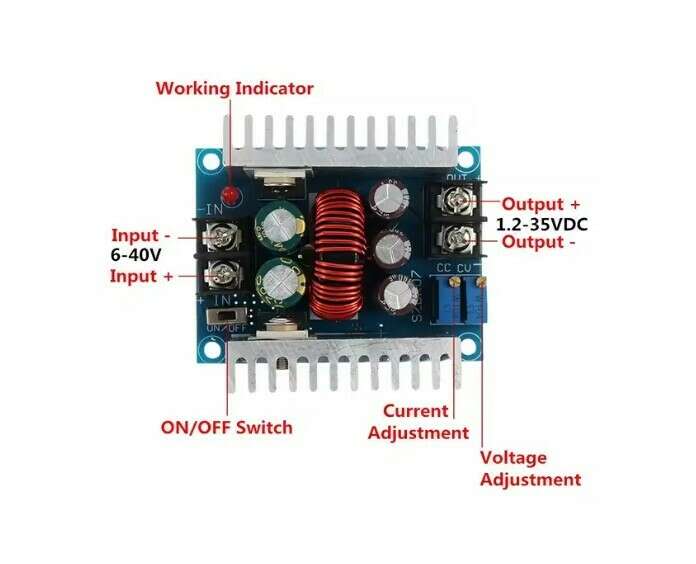

ابتدا با استفاده از ترمینال های روی برد ورودی های IN+,IN- (به نوشته های روی برد یا زیر برد حتما دقت کنید) در محدوده ولتاژ مناسب 6-40VDC را متصل کنید.
حتما کلید کشویی روی برد را در حالت ON قرار دهید تا ماژول روشن شود.
با استفاده از پتانسیومتر مربوط به ولتاژ (C.V.) روی برد “ولتاژ خروجی” و با پتانسیومتر مربوط به جریان (C.C.) “جریان خروجی” را در محدوده مناسب تنظیم نمایید. حتما قبل از اتصال به مصرف کننده خروجی را با مولتی متر بررسی کنید.
ترمینال های OUT+,OUT- (به نوشته های روی برد یا زیر برد حتما دقت کنید) برای اتصال به مصرف کننده تعبیه شده است.
نکات مهم در استفاده
• پیش از اتصال بار، ولتاژ و جریان خروجی را تنظیم و با مولتی متر بررسی کنید.
• خروجی حداکثری این ماژول 20 آمپر است اما توصیه می شود در جریان های نزدیک به حداکثر حتما از خنک سازی و تهئیه مناسب استفاده شود.
• اگر دمای ماژول بیش از 65 درجه شد حتما از خنک کاری و فن مناسب استفاده کنید و یا توان مصرفی را کاهش دهید.
• از اعمال ولتاز تغذیه بیش از حد مجاز (6-40VDC) خودداری شود.
• در اتصال قطبیت ها در ورودی و خروجی حتما دقت کنید چرا که اشتباه باعث آسیب به ماژول و یا مصرف کننده می شود.

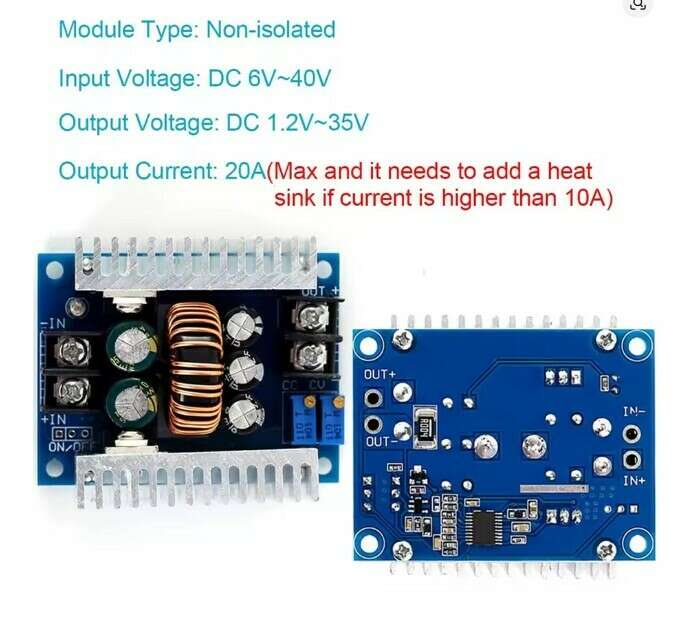

مشخصات فنی:
نوع ماژول: DC-DC کاهنده با کنترل جریان
مدل کاربردی: Buck Converter
توان خروجی: حداکثر300 وات
حداکثر جریان خروجی: 20 آمپر (توصیه شده 15 آمپر)
ولتاژ ورودی: 6 تا 40 ولت DC
ولتاژ خروجی: 1.2 تا 36 ولت DC
قابلیت تنظیم ولتاژ: پتانسیومتر (مولتی ترن) C.V.
قابلیت تنظیم جریان: پتانسیومتر (مولتی ترن) C.C.
راندمان تبدیل: حدود 95٪
فرکانس سوئیچینگ: 150KHZ
مقدار ریپل خروجی: 50mV
محدوده تغییر جریان: 0.2-20A
کاربرد اصلی: منبع تغذیه، شارژر، پروژههای صنعتی و الکترونیکی
خنکسازی: در بارهای بالا ضروری است (در دمای بالای 65 درجه سانتیگراد حتما فن و خنک سازی خوب استفاده کنید)
حفاظت اتصال کوتاه: ندارد
حفاظت اتصال معکوس: ندارد
محدوده دمای کاری: -10 ° C تا +75 ° C

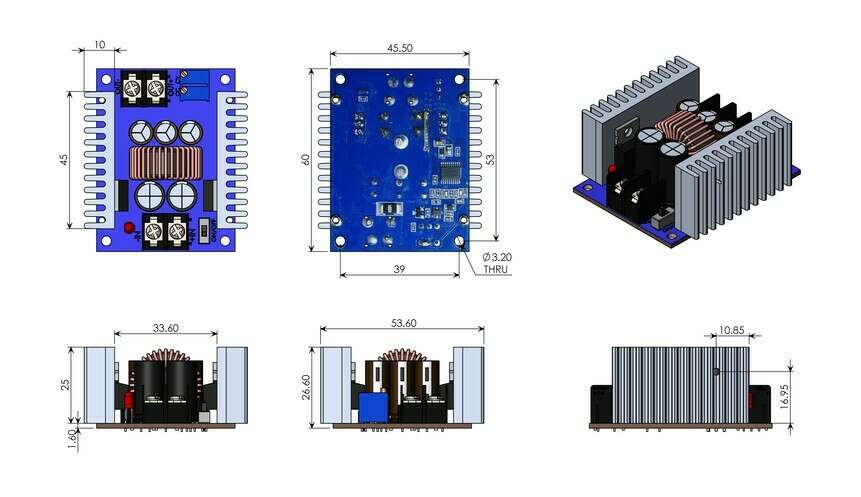

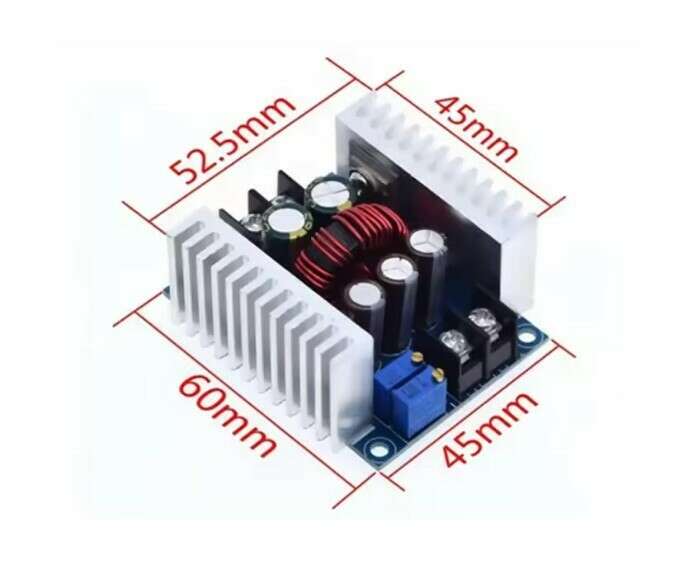

ابعاد: 60*53*30 میلی متر
پرسش و پاسخ
این ماژول چه کاری انجام میدهد؟
این ماژول ولتاژ DC ورودی را کاهش میدهد و در عین حال امکان تنظیم ولتاژ و محدود کردن جریان خروجی را فراهم میکند.
ولتاژ ورودی ماژول چقدر است؟
ولتاژ ورودی معمولاً بین 6 تا 40 ولت DC است.
ولتاژ خروجی این ماژول چقدر قابل تنظیم است؟
خروجی معمولاً از 1.2 ولت تا 36 ولت DC قابل تنظیم است.
حداکثر جریان خروجی ماژول چقدر است؟
حداکثر جریان خروجی آن تا 20 آمپر است، البته در شرایط کاری و خنکسازی مناسب.
آیا میتوان هم ولتاژ و هم جریان را تنظیم کرد؟
بله، این ماژول هم تنظیم ولتاژ و هم محدودسازی جریان را به صورت جداگانه پشتیبانی میکند.
آیا برای ساخت منبع تغذیه مناسب است؟
بله، یکی از کاربردهای اصلی این ماژول ساخت منبع تغذیه قابل تنظیم است.
آیا این ماژول برای شارژ باتری مناسب است؟
بله، در صورتی که تنظیمات ولتاژ و جریان بهدرستی انجام شود، میتوان از آن برای شارژ باتری استفاده کرد. برای تنظیم ولتاژ و جریان مناسب به نوع و ظرفیت باتری دقت کنید.
آیا استفاده از این ماژول نیاز به خنکسازی دارد؟
بله، در جریانهای بالا و دمای بیش از 65 درجه سانتی گراد بهتر است از هیتسینک یا تهویه مناسب استفاده شود.
آیا راندمان این ماژول خوب است؟
بله، راندمان آن بالاست و حدود 95 درصد ذکر میشود.
مهمترین نکته در استفاده از این ماژول چیست؟
تنظیم درست ولتاژ و جریان پیش از اتصال بار نهایی، و رعایت خنکسازی مناسب در توانهای بالا.
آیا خروجی این ماژول ایزوله است؟
خیر. این ماژول ایزولاسیون انجام نمی دهد.
